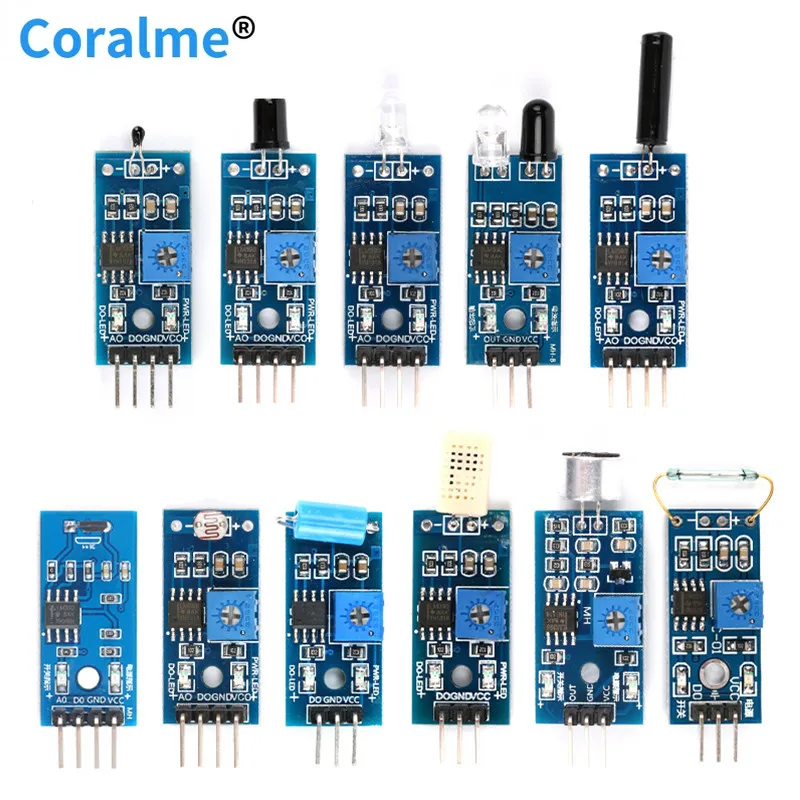

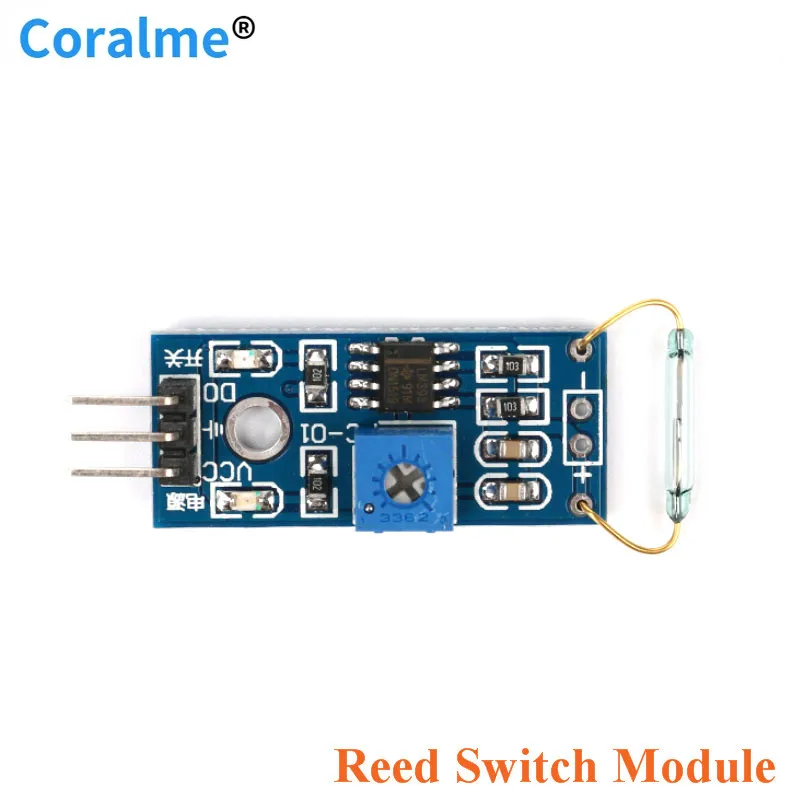

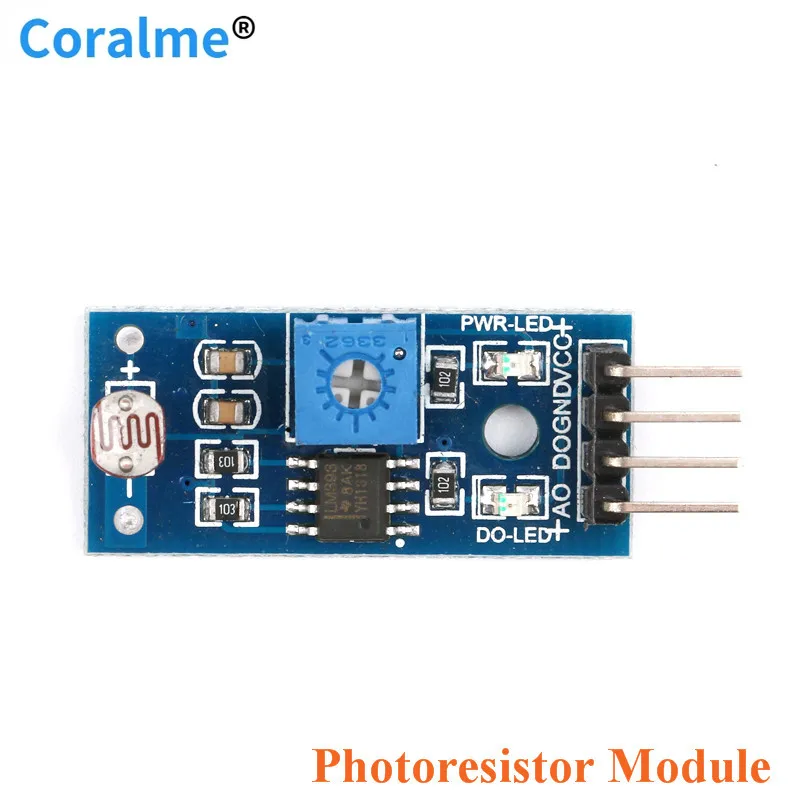

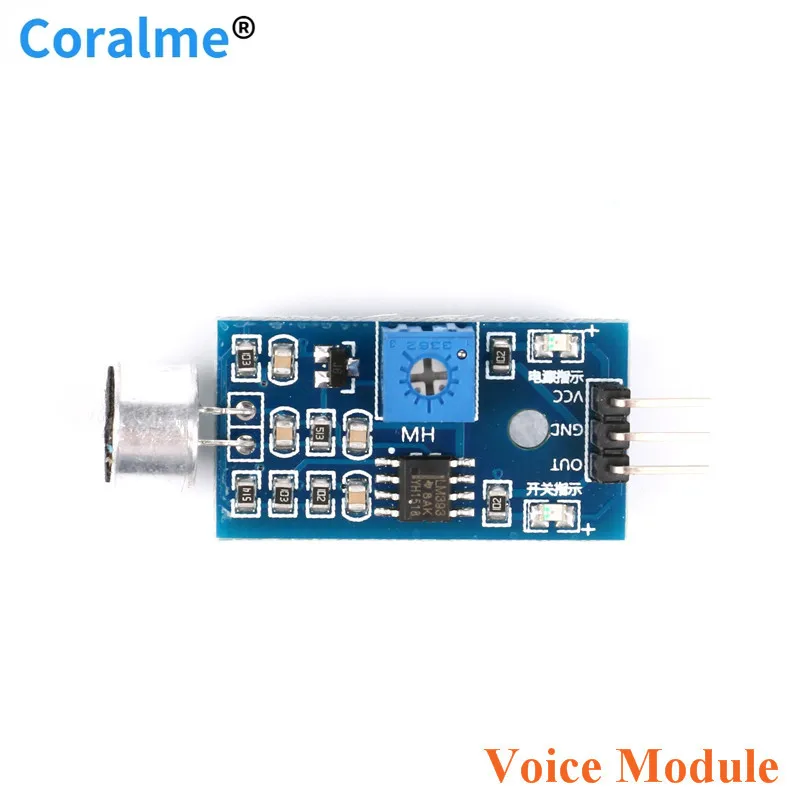

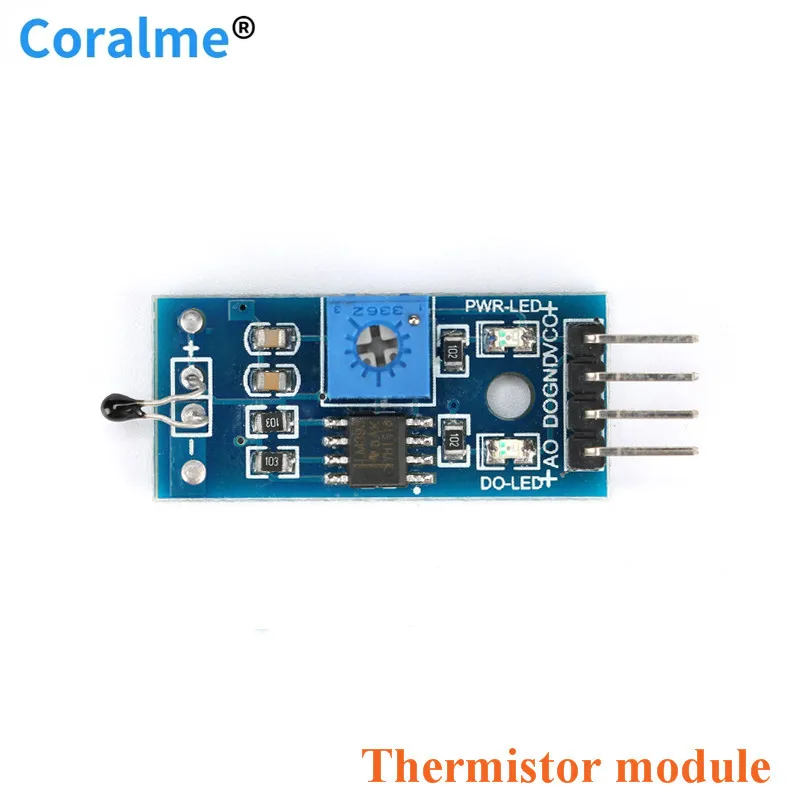

Переключатель холла звуковая вибрация Фоточувствительный датчик пламени

Переключатель холла звуковая вибрация Фоточувствительный датчик пламени

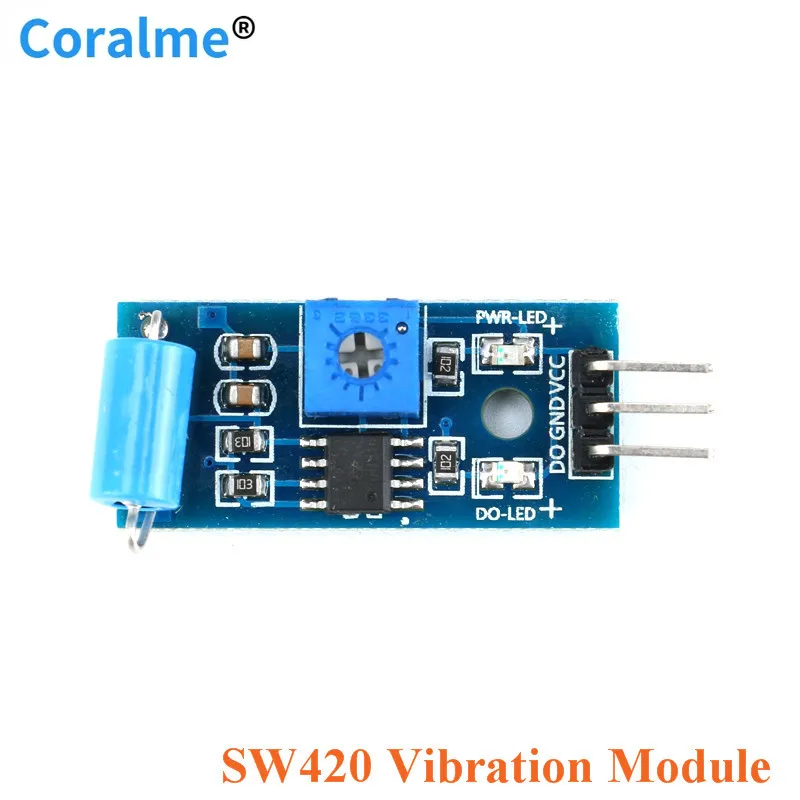

Модуль SW420

Для различных вибраций срабатывающий эффект сообщал о краже сигнализации, умный автомобиль, датчик землетрясения, сигнализация мотоцикла.

По сравнению с модулем с нормально открытым модулем датчика вибрации, вибрацией, более длинным пусковым релейным модулем

Сигнал чистый, сигнал, способность вождения превышает 15 мА

Рабочее напряжение: 3,3 V-5V

Выход в форме: цифровые выходы переключения (0 и 1)

Фиксированное отверстие для болта для легкой установки

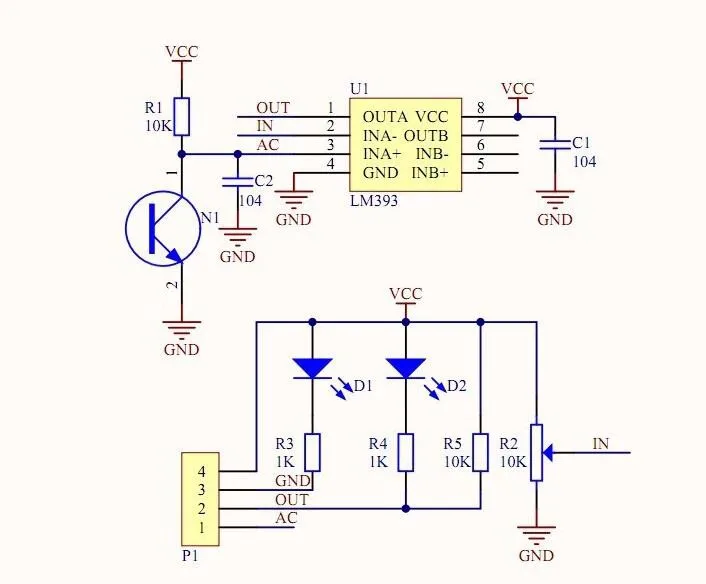

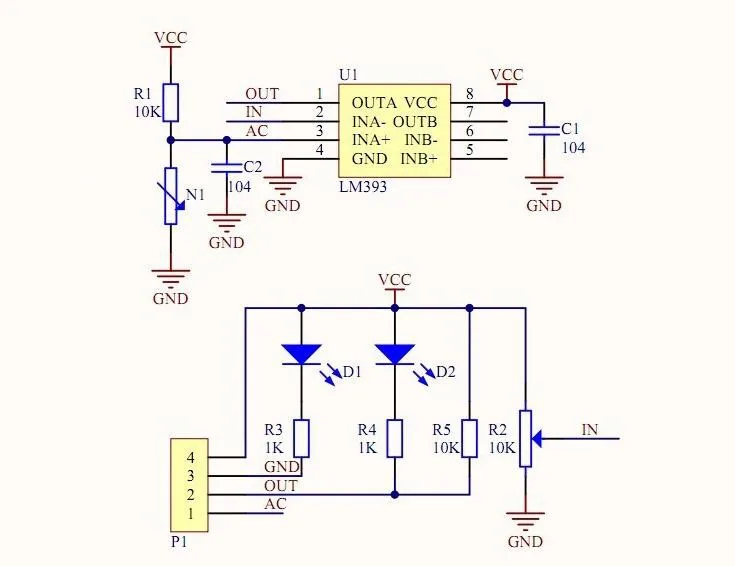

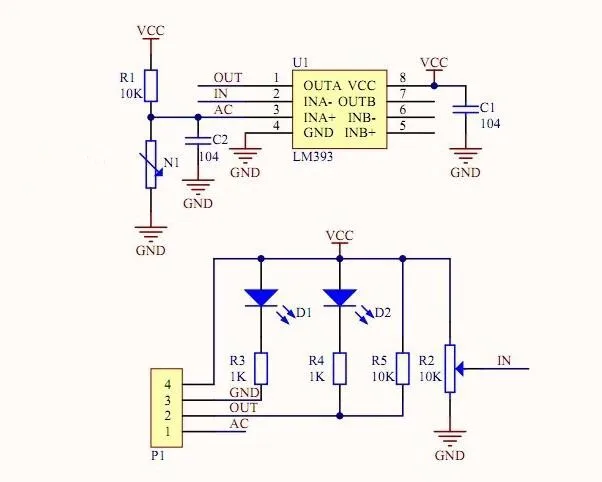

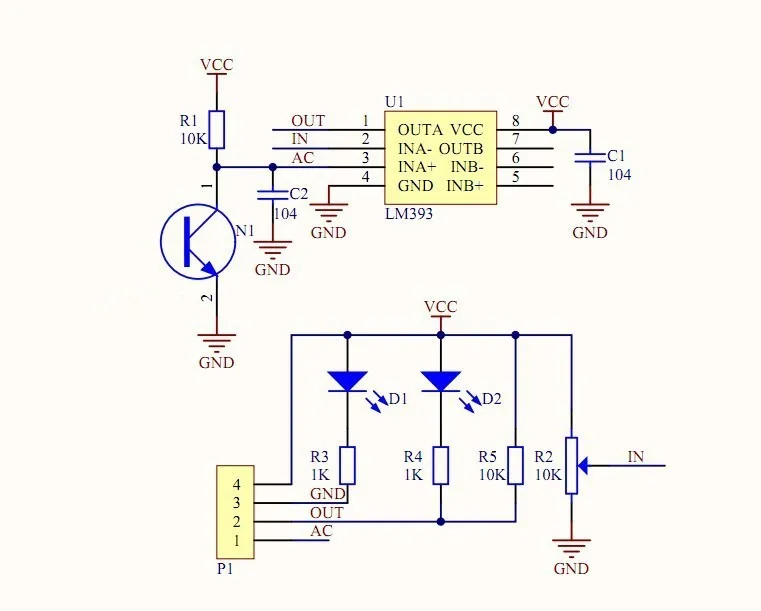

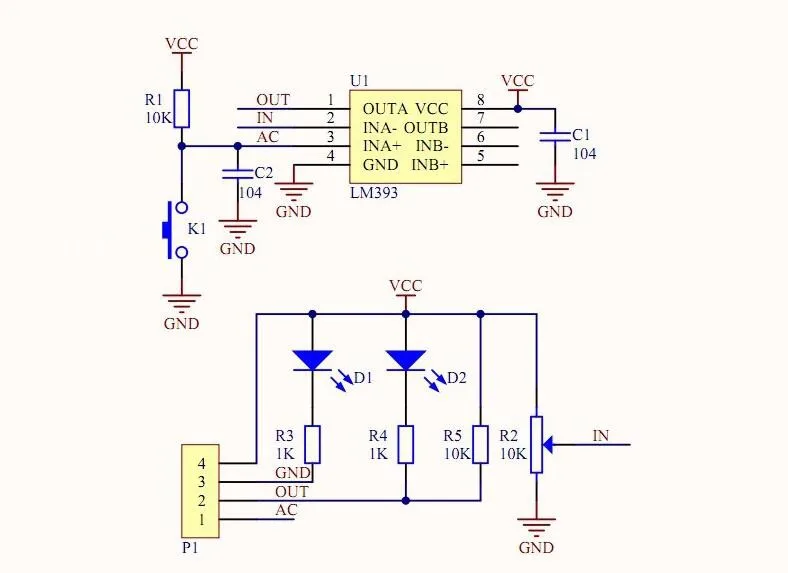

Компаратор LM393 с широким напряжением

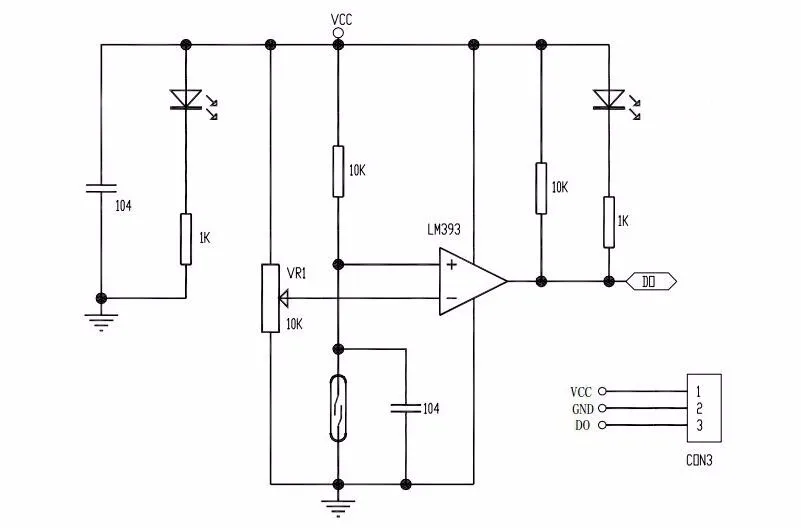

Продукт не вибрирует, Вибрационный переключатель был закрыт проводимостью, выход низкий, зеленый индикатор светильник;

Вибрация продукта, вибрационный выключатель мгновенно отключает выход на высоком уровне, зеленый светильник не включен;

Выход и микроконтроллер напрямую соединены с микроконтроллером для обнаружения высоких и низких, тем самым обнаруживая вибрационную среду, играют роль будильника.

Особенности:

3144 переключатель Холла принцип применения интегральной схемы холла, использование полупроводниковой интегрированной технологии производства магнитной цепи, которая является регулятором напряжения, генератором Холла напряжения, дифференциальным усилителем, триггером Шмитта, схема компенсации температуры и коллектор открывают выход состава цепи магнитного датчика, Вход для магнитной индукционной интенсивности, выход-это цифровой сигнал напряжения.

Описание
Светильник модуля датчика адаптируется к окружающей среде, он имеет пару инфракрасных передающих и приемных трубок, инфракрасные трубки излучают определенную частоту, при обнаружении направления встречают препятствия (отражающая поверхность), отраженная инфракрасная приемная трубка, после обработки схемы компаратора, зеленый индикатор будет светильник, В то же время выходной интерфейс сигнала для вывода цифрового сигнала (сигнал низкого уровня), может быть через ручку потенциометра Отрегулируйте расстояние обнаружения, эффективный диапазон расстояния 2 ~ 30 см, рабочее напряжение 3,3 В до 5 В. Диапазон обнаружения датчика может быть через потенциометр для регулировки и иметь небольшие помехи, легко собрать, легко использовать и т. Д., может быть широко использован в избегании препятствий робота, избегания препятствий автомобиля, отсчета линий, И черно-белая линия отслеживания и так далее во многих случаях.

Параметр
1. В тех случаях, когда модуль Обнаруживает препятствия впереди сигнала, зеленый индикатор на схема светильник уровне и в то же время CVBS/HDMI/VGA порт вывода низкого уровня сигнала, модуль обнаружения от 2 ~ 30 см, угол обнаружения 35 °, расстояние испытания можно отрегулировать через потенциометр, регулируемый потенциометр по часовой стрелке, Расстояние обнаружения увеличивается; Потенциометр настройки против часовой стрелки, расстояние обнаружения уменьшено.
2. Датчики, Обнаружение активного инфракрасного отражения, поэтому отражательная способность и форма цели является ключом к диапазону обнаружения. Белый черный дальность обнаружения, минимальный максимум; Небольшая площадь расстояния объекта, большое расстояние.
3. Выходной порт модуля датчика может быть непосредственно подключен к порту микроконтроллера IO, также может управлять реле 5 в напрямую; Режим подключения: VCC - VCC; GND - GND; выход-ИО
4. Компаратор использует LM393, стабильность работы;
5. Используется для питания от 3 до 5 В постоянного тока к модулю питания. При включении питания, красный индикатор питания Светильник с подсветкой;
6. 3 мм Винтовые отверстия, легко фиксируются, установка;
7. Схема Размер: 3,2 см * 1,4 см
8. Каждый модуль поставляется уже сравните пороговое напряжение через потенциометр, чтобы отрегулировать хорошее, а не особые обстоятельства, пожалуйста, не произвольно Отрегулируйте потенциометр.

Спецификация интерфейса

1. VCC напряжение 3,3 V 5V преобразователь (который может быть непосредственно подключенный к 3,3 V и 5V однокристальный микроконтроллер)

2. GND внешний GND

Подключите VCC и GND, индикатор питания модуля будет светильник, через регулировку потенциометра, вы можете изменить порог обнаружения влажности (то есть контролировать значение влажности). Если вам нужно контролировать влажность окружающей среды до 60%, модуль будет регулировать влажность в соответствующей среде. Когда зеленый светильник включен, DO выводит низкий уровень. Когда значение влажности ниже установленного значения влажности, выход высокий уровень, и зеленый светильник не яркий; Цифровой выход D0 модуля может быть непосредственно подключен к микрокомпьютеру с одним чипом, И высокие и низкие уровни обнаружены микрокомпьютером с одним чипом. Это определяет изменение влажности окружающей среды; Небольшой цифровой выход может непосредственно управлять релейным модулем магазина, тем самым формируя переключатель влажности.
