Посылка 1:Только плата BPI M5

Посылка 2:Плата BPI M5 + адаптер

Посылка 3:Плата BPI M5 + адаптер + радиатор + чехол

Посылка 4:Плата BPI M5 + адаптер + радиатор + чехол +BPI RTL 8822CS WIFI и BT модуль

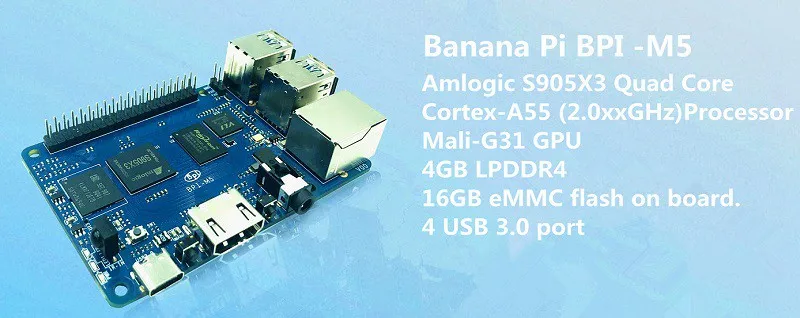

Banana Pi BPI-M5-это новое поколение одноплатный компьютер дизайн, используйте Amlogic S905X3 Quad-Core Cortex-A55 (2,0 xxGHz). Mali-G31 MP2 GPU с 4 двигателями исполнения (650 МГц). Поддержка 4GB LPDDR4 и 16G eMMC flash. Он имеет 4 порта USB 3,0, 1 порт LAN gbe.

Amlogic S905X3 Quad-Core Cortex-A55 (2,0 xxGHz) Процессор

Mali-G31 GPU

4 ГБ LPDDR4

16 Гб eMMC flash на плате.

4 порта USB 3,0

1 GbE LAN por

Выход HDMI

Начало работы с BPI-M5

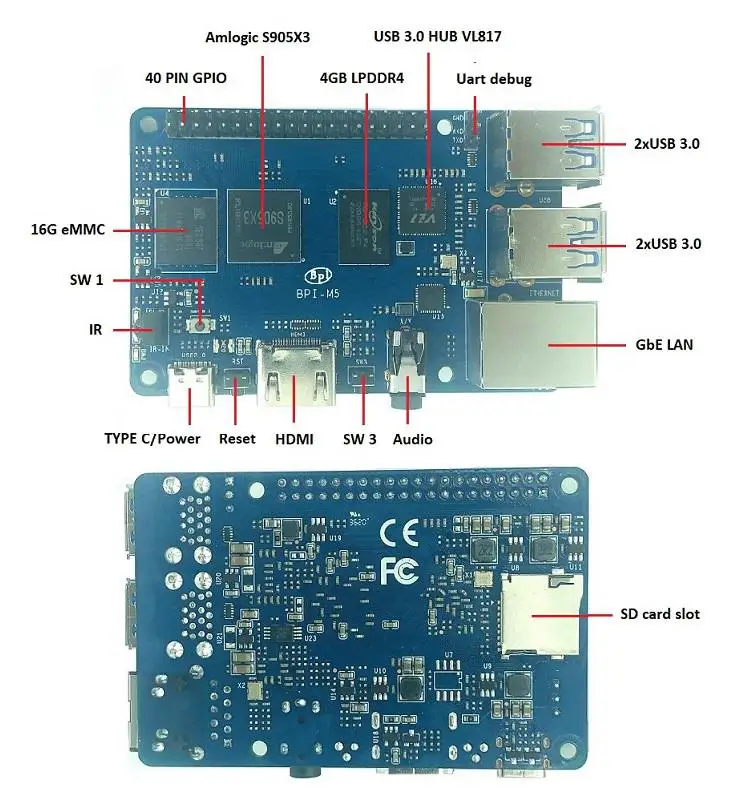

Спецификация оборудования Banana pi BPI-M5

Процессор

Amlogic S905X3 Quad-Core Cortex-A55 (2,0 xxGHz)

Графический процессор

Mali-G31 MP2 GPU с 4 двигателями исполнения (650 МГц)

Память

4 ГБ LPDDR4

Хранение

Слот MicroSD с поддержкой расширения до 256 ГБ и 16G eMMC flash с поддержкой до 64 ГБ

Сеть

10/100/1000 Мбит/с Ethernet, дополнительный WiFi USB ключ

Видеовыход (ы)

1 x HDMI 2,0 (до 4K @ 60Hz с HDR, CEC, EDID)

Аудиовыход (ы)

3,5 мм Джек и 1 х HDMI электронные сигареты с цифровым выходом

Usb-порты

Порт USB 3,0 (x4)

GPIO

40 контактный разъем: GPIO (x28) и мощность (+ 5 В, + 3,3 В и GND). Контакты GPIO используется для UART, I2C, SPI или PWM

Переключатели

Сброс, питание и U-boot

Светодиодный

Состояние питания и состояние активности

Источники питания

5 вольт @ 3A через Micro USB (TYPE C)

Размер и вес

92x60 мм, 48 г

ОС

Android и Linux

BPI-M5 VS Odroid C4 VS RPI 4

Банан Pi BPI-M5

Odroid C4

Raspberry Pi 4

Процессор

Amlogic S905X3 Quad-Core Cortex-A55 ARMv8.2-64-разрядный 1,5 ГГц

Amlogic S905X3 Quad-Core Cortex-A55 ARMv8.2-64-разрядный 1,5 ГГц

Broadcom BCM2711, Quad core Cortex-A72 (ARM v8), 64-разрядная SoC @ 1,5 ГГц

Графический процессор

Mali-G31 MP2 GPU

Mali-G31 MP2 GPU

Broadcom VideoCore VI

Оперативная память

4 ГБ LPDDR4

DDR4 4GiB с 32-битными шина

2 ГБ, 4 ГБ или 8 Гб LPDDR4-3200 SDRAM

Хранение

Слот карты micro SD и 16GB eMMC flash on board

Слот карты micro SD, разъем eMMC для опции

Слот карты micro SD, без EMMC

Сеть

GbE, дополнительный WiFi USB ключ

GbE

GbE, 2,4 GHz и 5,0 GHz IEEE 802.11ac беспроводной, Bluetooth 5,0, BLE

Видеовыход

1 x HDMI 2,1 (до 4K @ 60Hz с HDR, CEC, EDID)

1 x HDMI 2,1 (до 4K @ 60Hz с HDR, CEC, EDID)

2 × micro-HDMI 2,0

Аудиовыход

3,5 мм Джек и 1 х HDMI электронные сигареты с цифровым выходом

Опциональный оптический выход SPDIF

3,5 мм аналоговый аудио-видео разъем

DSI

N/A

N/A

2-lane MIPI DSI порт дисплея

CSI

N/A

N/A

2-lane MIPI CSI камера порт

USB

USB 3,0x4 TYPE C

USB 3,0x4, 1 порт Micro USB 2,0 (OTG)

2 порта USB 3,0; 2 порта USB 2,0;

Мощность

5 вольт @ 3A через Micro USB (TYPE C)

1 x разъем питания постоянного тока (наружный диаметр: 5,5 мм внутренний диаметр: 2,1 мм)

5 в постоянного тока через USB-C разъем (минимум 3A *)

ИК

Да

Да

N/A

GPIO

40 контактный разъем: GPIO (x28) и мощность (+ 5 В, + 3,3 В и GND).

40 x булавки GPIO

40-контактный GPIO header, населенных

Кнопка

Сброс, пользователь и U-boot

N/A

N/A

Светодиодный

Состояние питания и состояние активности

Состояние питания и состояние активности

Состояние питания и состояние активности

Размеры и вес

85x56 мм, 48 г

85 мм x 56 мм x 1,0 мм 59 г

88 мм × 58 мм × 19,5 мм, 46 г

Поддержка Linux

Linux и Android

Linux и Android

Linux и Android
