DWIN 1280*720, 5-дюймовый Дисплей сенсорный экран

Особенности:

● Исходя из T5L ASIC 5,0 дюйма, 1280xRGBx720, 16,7 М Цвета, IPS-TFT ЖК-Стандартный набор команд (TA) / DGUS Ⅱ системы, экономически эффективным экрана;

● Сенсорный режим: Нет/резистивный/емкостный;

● TTL/CMOS или RS232 ,8 pin_2.0мм Разъем блокировки, 8 PIN 2,0 мм разъем провода;

● Загрузите проект с помощью sd-карты или онлайн-последовательного порта;

● Простая в использовании разработка графического интерфейса DWIN DGUS V7.624, не требует каких-либо навыков кодирования;

● Двойной тип разработки: DGUS II/TA (набор инструкций)

● Широкий угол обзора IPS, 85 °/85 °/85 °/85 °;

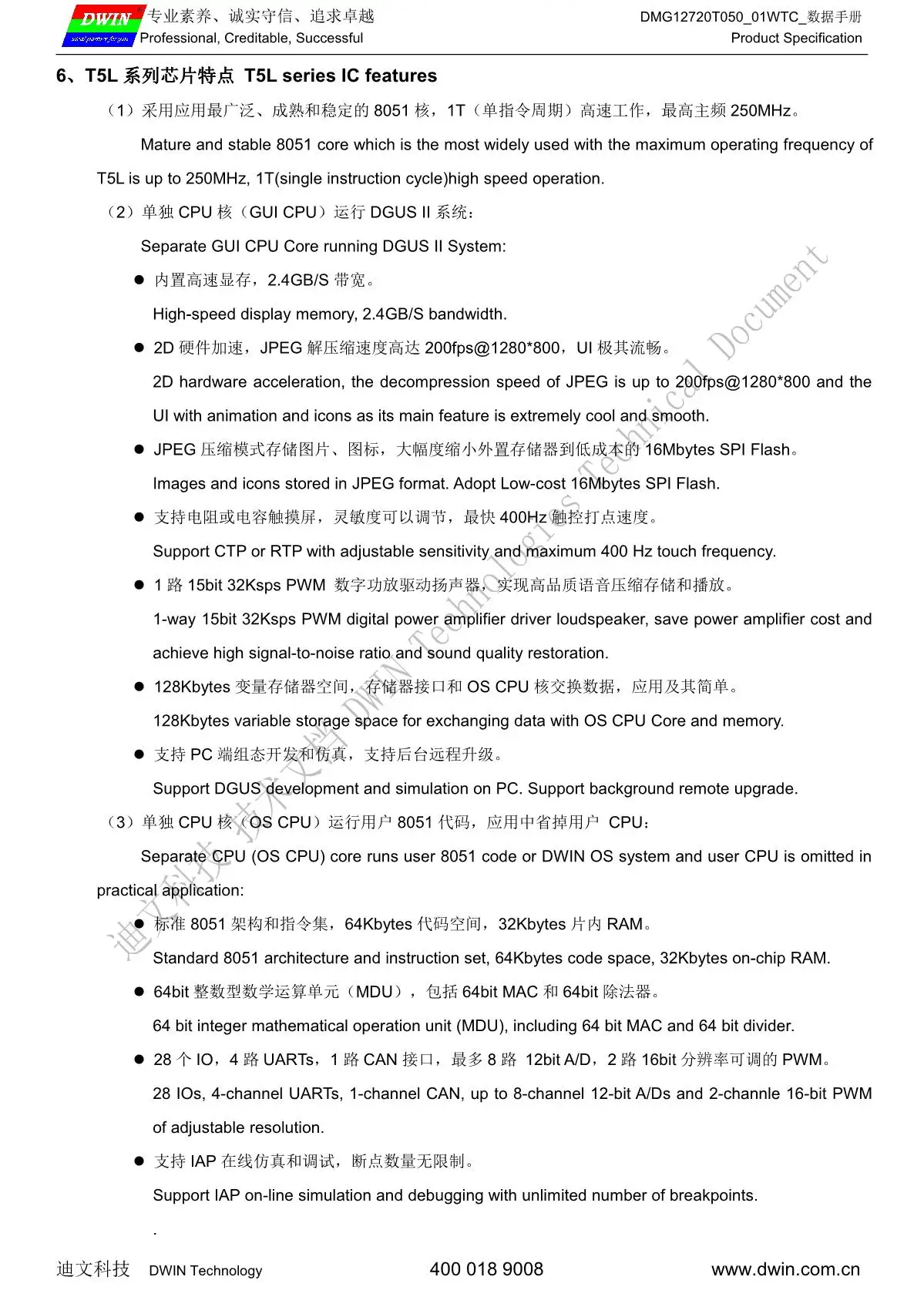

● Двойной процессор 8051 процессора, GUI и OS Dual-CPU, ОС для приложения кода пользователя, который может быть запрограммирован на языке DWIN OS или KEIL C51.

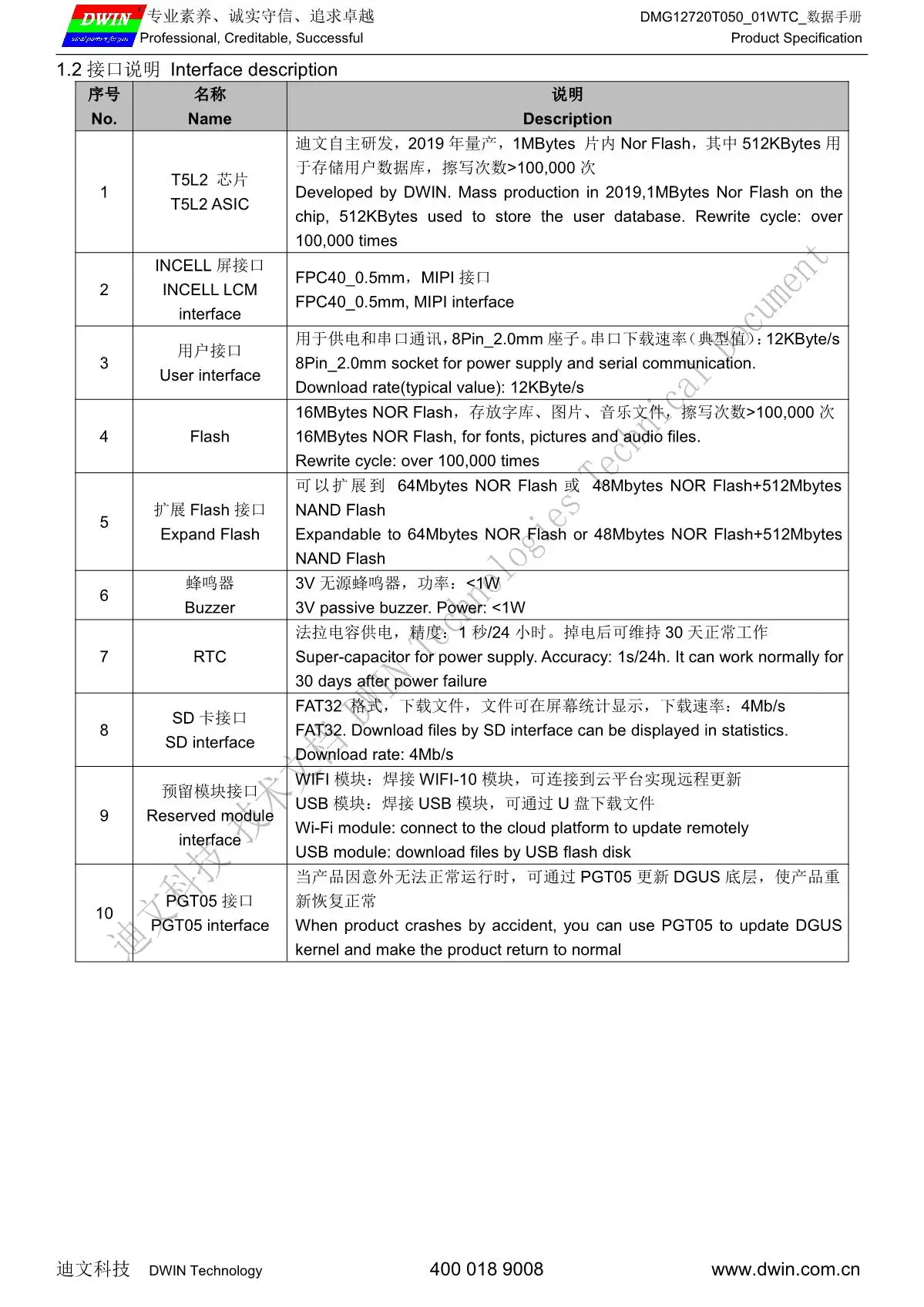

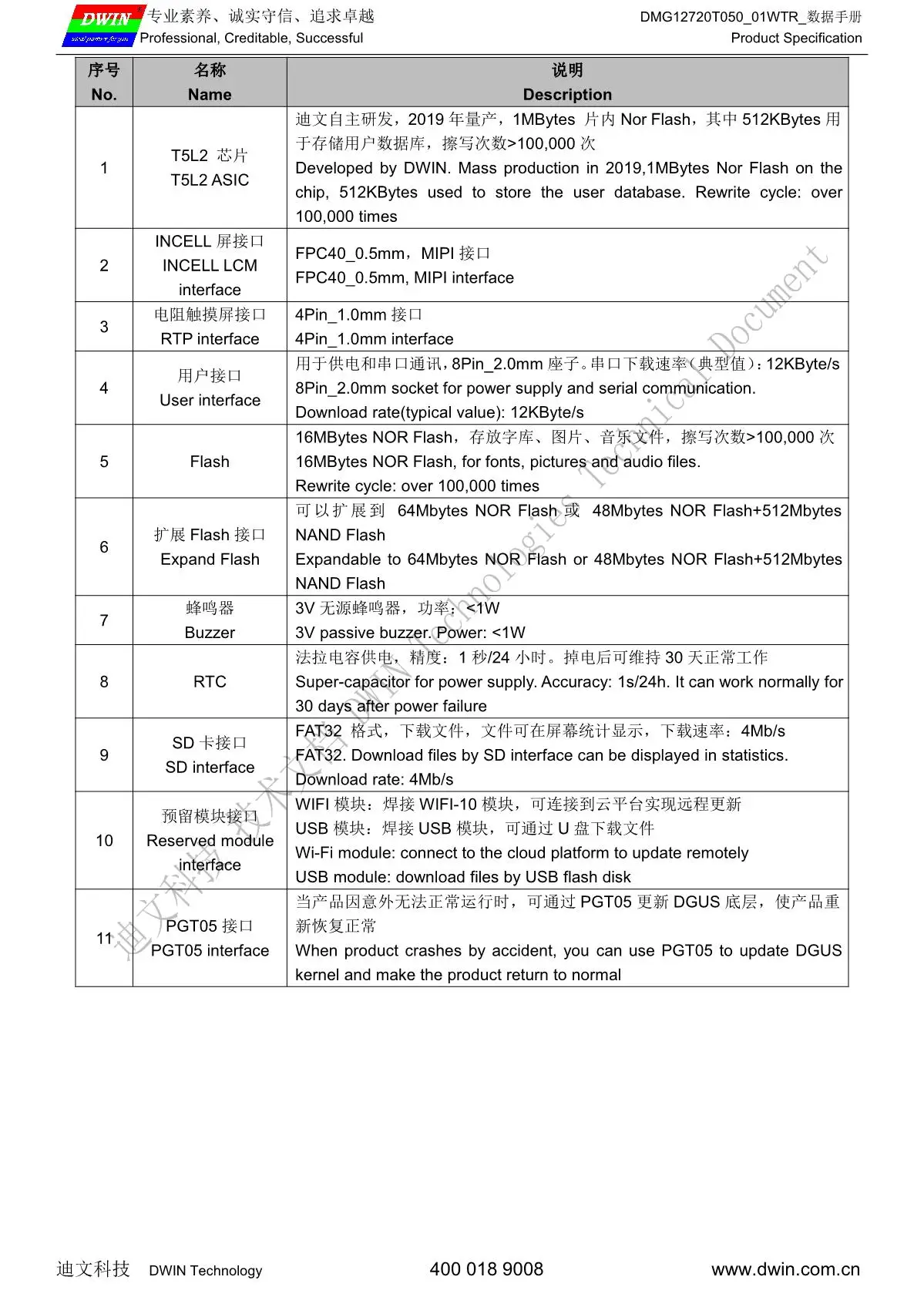

ASIC информация

T5L2 ASIC

Разработано компанией DWIN. Массовое производство в 2019,1 мегабайт или флэш-памяти на чипе, 512 Кбайт используется для хранения базы данных пользователя. Цикл перезаписи: Более 100000 таймesintegrated single-chip dual-core ASIC разработан компанией DWIN

Технология для малого размера LCD и массового производства в 2020 году.

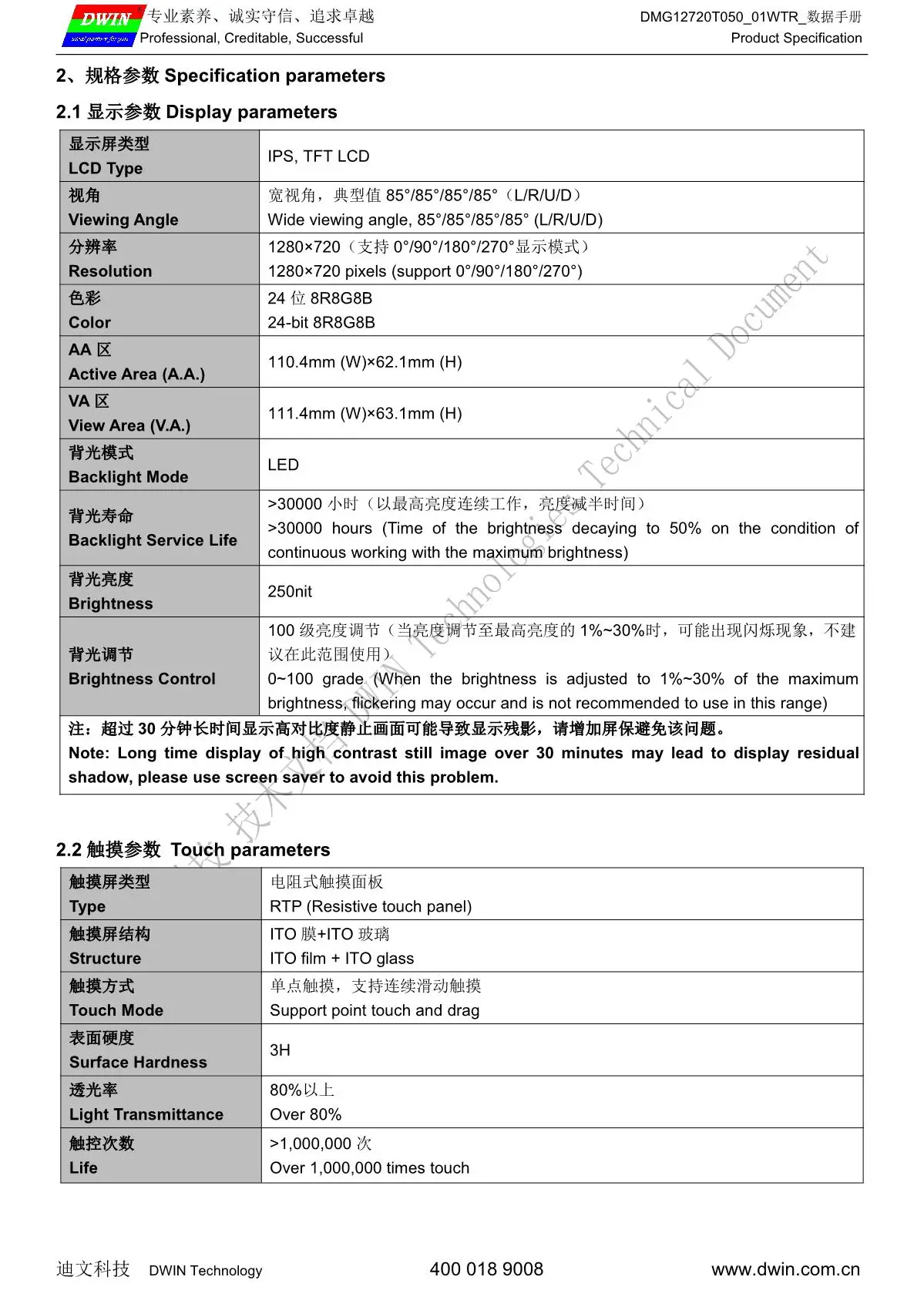

Дисплей

Тип ЖК-дисплея

IPS, TFT LCD

Угол обзора

Широкий угол обзора, 85 °/85 °/85 °/85 ° (L/R/U/D)

Область отображения (А. А)

110,4 мм (Ш) × 62,1 мм (В)

Разрешение

1280 × 720 пикселей (поддержка 0 °/90 °/180 °/270 °)

Подсветка

Светодиодный

Яркость

DMG12720T050_01WTR:250nit
DMG12720T050_01WTC:300 нитнит

Сенсорные параметры

Тип

RTP (резистивная сенсорная панель)

Структура

Пленка ITO + стекло ITO

Сенсорный режим

Поддержка точки касания и перетаскивания

Твердость поверхности

3H

Светильник с коэффициентом пропускания

Более 80%

Жизнь

Более 1000000 раз касания

Тип

CTP (емкостная сенсорная панель)

Структура

Структура ячейки

Сенсорный режим

Поддержка точки касания и перетаскивания

Твердость поверхности

-

Светильник с коэффициентом пропускания

Более 95%

Жизнь

Более 1000000 раз касания

Напряжение и ток

Напряжение питания

6 ~ 36 В

Рабочий ток

VCC = 12V, Макс подсветка 160mA

VCC = 12V, выключение подсветки 60mA

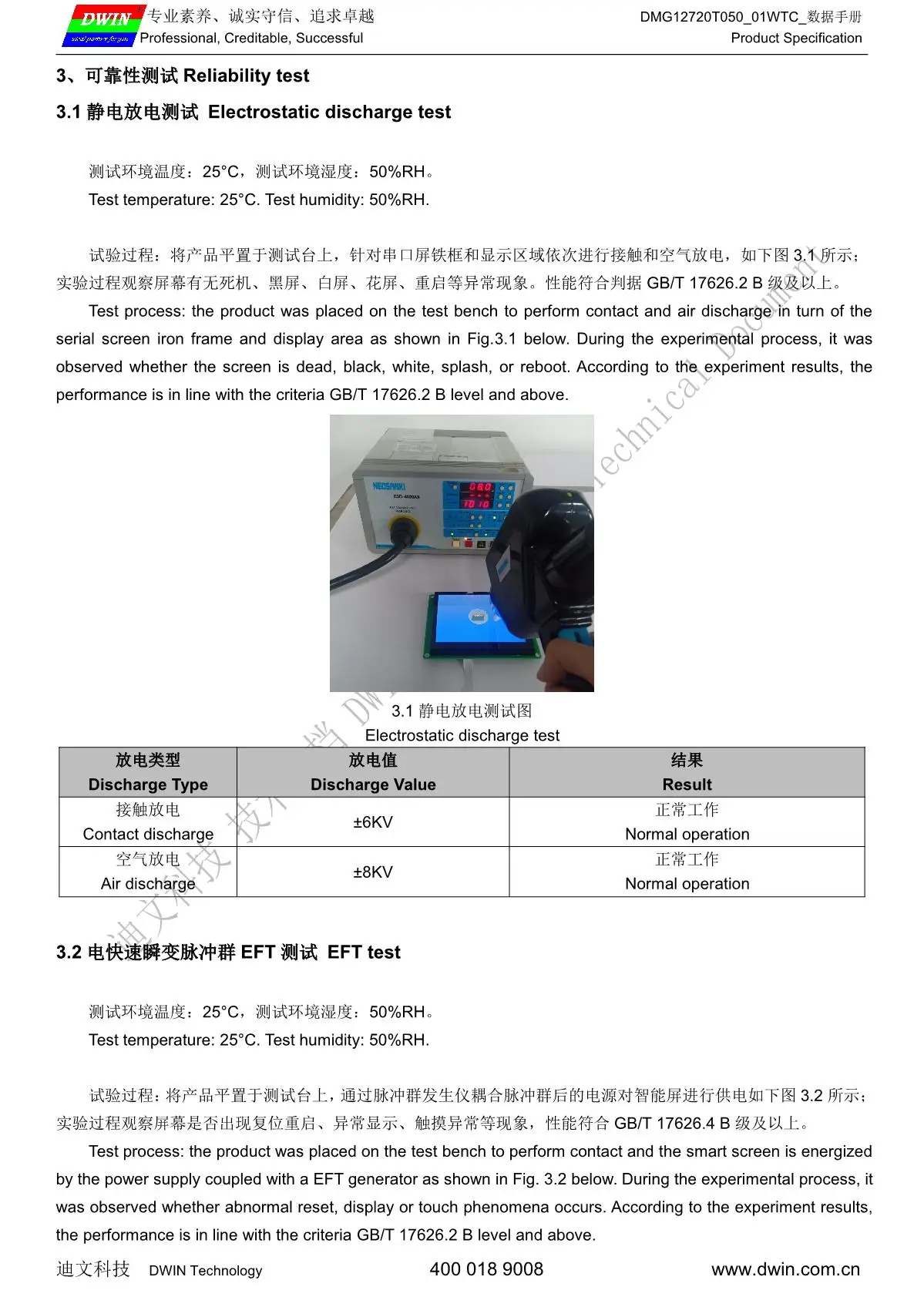

Проверка надежности

Рабочая температура

-20 ℃ ~ 70 ℃

Температура хранения

-30 ℃ ~ 80 ℃

Рабочая влажность

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

Интерфейс

Интерфейс LCM

Fpc40_0.5мм, MIPI

Интерфейс RTP

Интерфейс 4pin_1.0мм

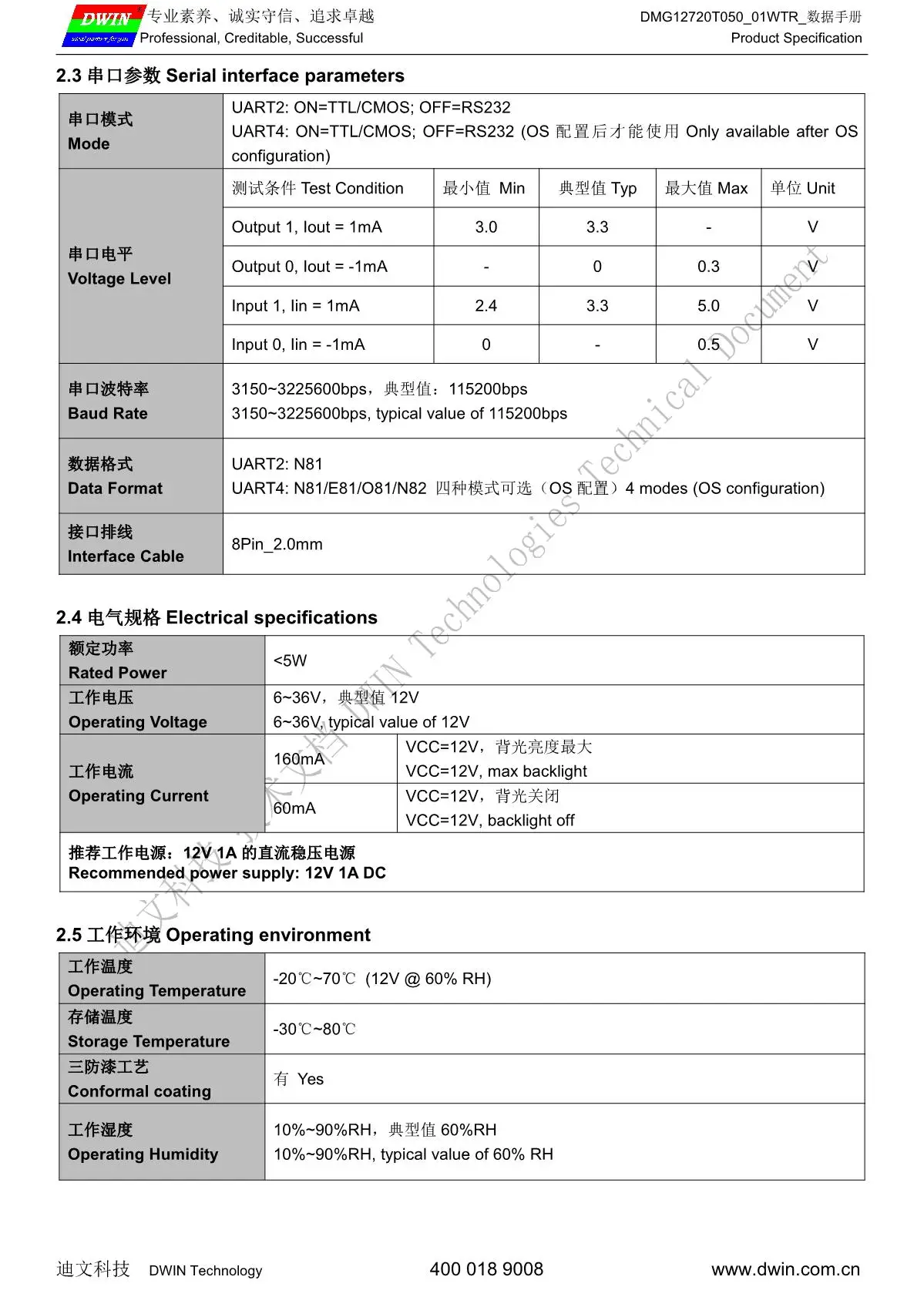

Скорость передачи данных

3150 ~ 3225600bps, типичное значение 115200bps

Выходное напряжение

Выход 1, Iout = 1mA; 3,0-3,3 V

Выход 0, Iout =-1мА; 0 ~ 0,3 в

Входное напряжение (RXD)

Вход 1, Iin = 1mA; 2,4-5,0 V

Вход 0, Iin =-1мА; 0 ~ 0,5 В

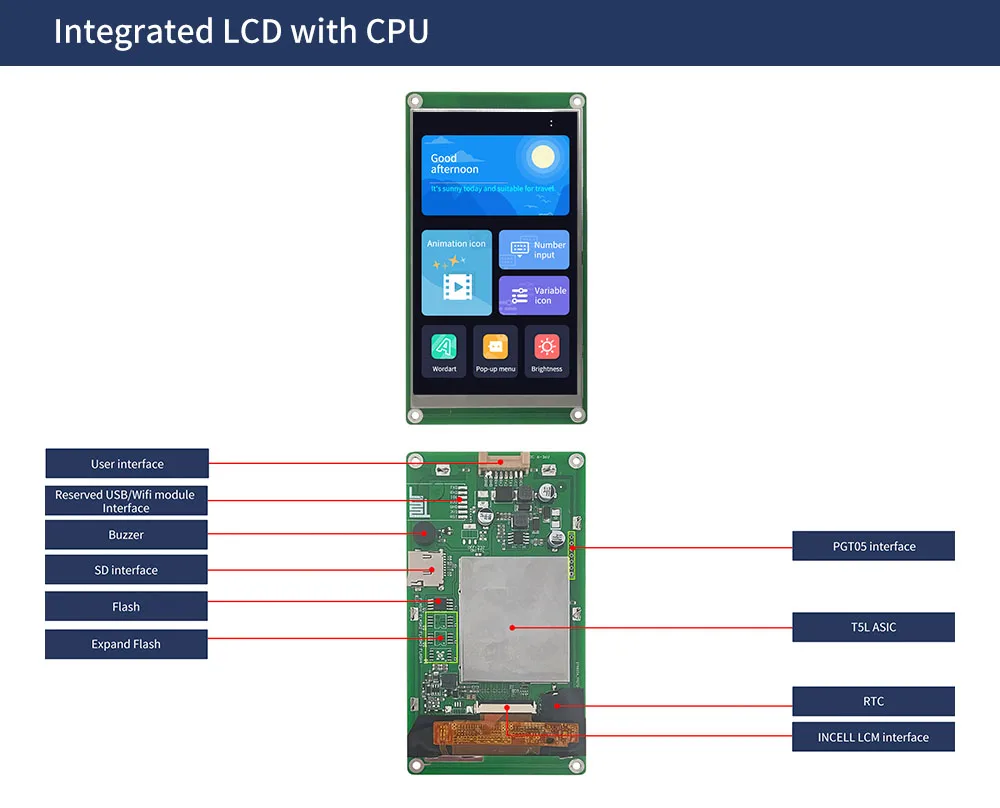

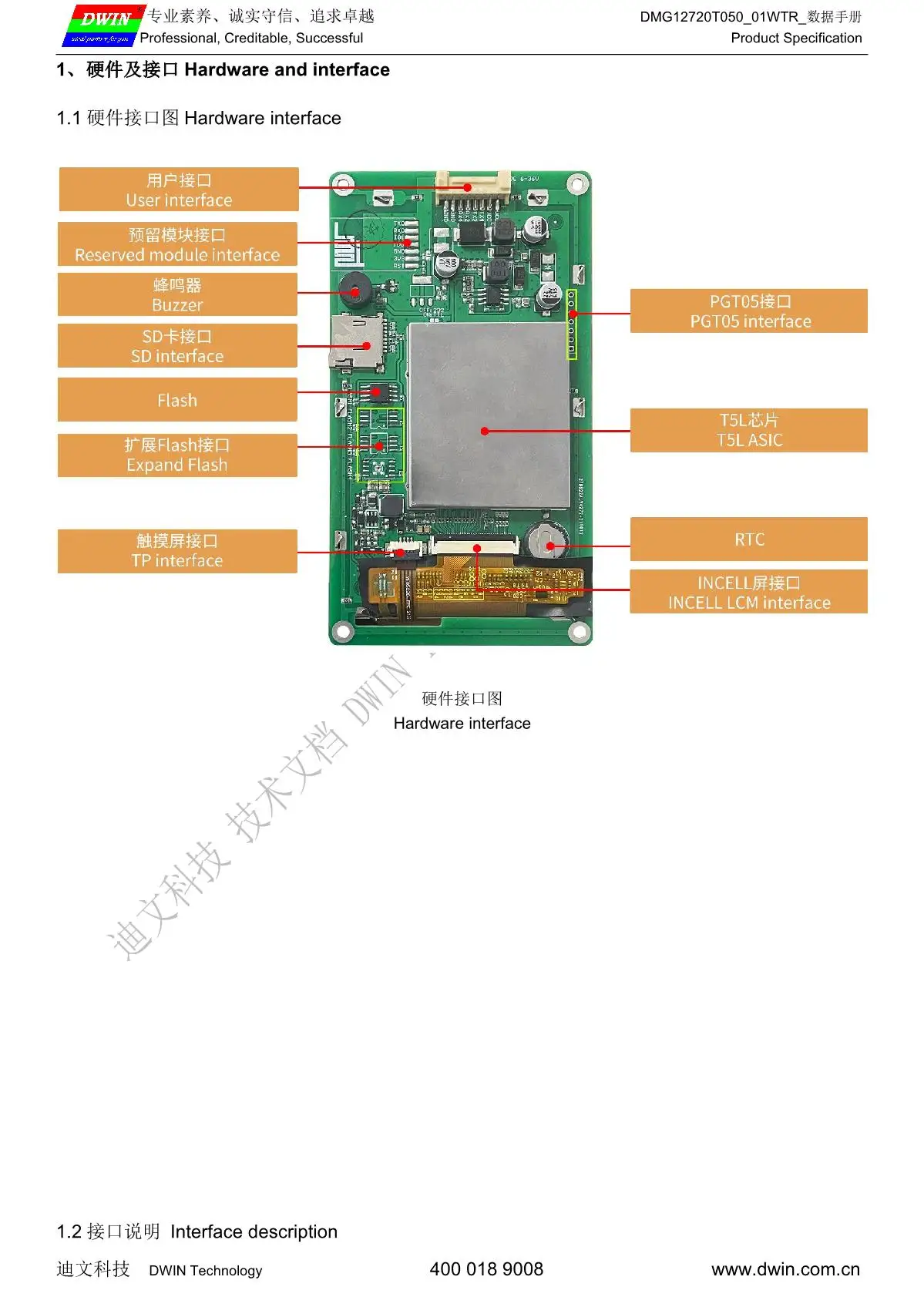

Пользовательский интерфейс

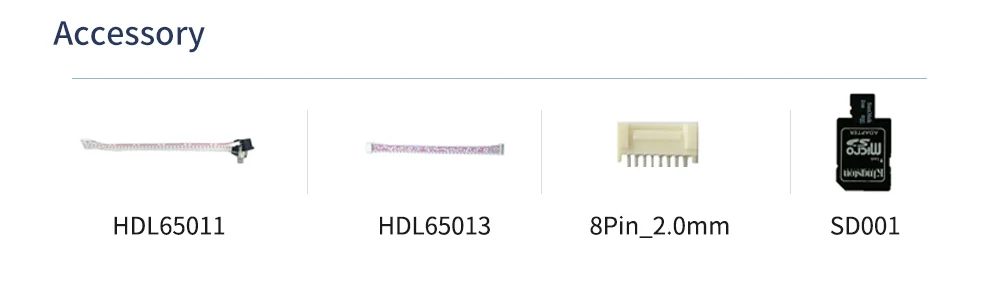

8pin_2.0мм разъем для источника питания и последовательной связи.

Скорость загрузки (типичное значение): 12KByte/s
UART2: ON = TTL/CMOS; OFF = RS232
UART4: ON = TTL/CMOS; OFF = RS232

(Доступно только после конфигурации ОС)

Расширение вспышки

Возможность расширения до 64 мегабайт, ни флэш-памяти, ни 48 мегабайт, ни флэш-памяти

+ 512 мегабайт NAND Flash

Интерфейс SD

FAT32. Файлы для загрузки с помощью sd-интерфейса могут отображаться в статистическом режиме.

Скорость загрузки: 4 МБ/с.

Запасной модуль
Интерфейс

Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления
USB модуль: Загрузка файлов с помощью USB флэш-диска

Интерфейс PGT05

При аварии продукта вы можете использовать PGT05 для обновления DGUS
Ядра и сделать продукт возвращенным к нормальному

Периферийное устройство

DMG12720T050_01WTC

Емкостная сенсорная панель, зуммер, RTC, резервный модуль
Интерфейс: модуль Wi-Fi/модуль USB

DMG12720T050_01WTR

Резистивная сенсорная панель, зуммер, RTC, резервный модуль
Интерфейс: модуль Wi-Fi/модуль USB
