XY-BLDC трехфазный бесщеточный двигатель постоянного тока с модулем контроллера

XY-BLDC трехфазный бесщеточный двигатель постоянного тока с модулем контроллера

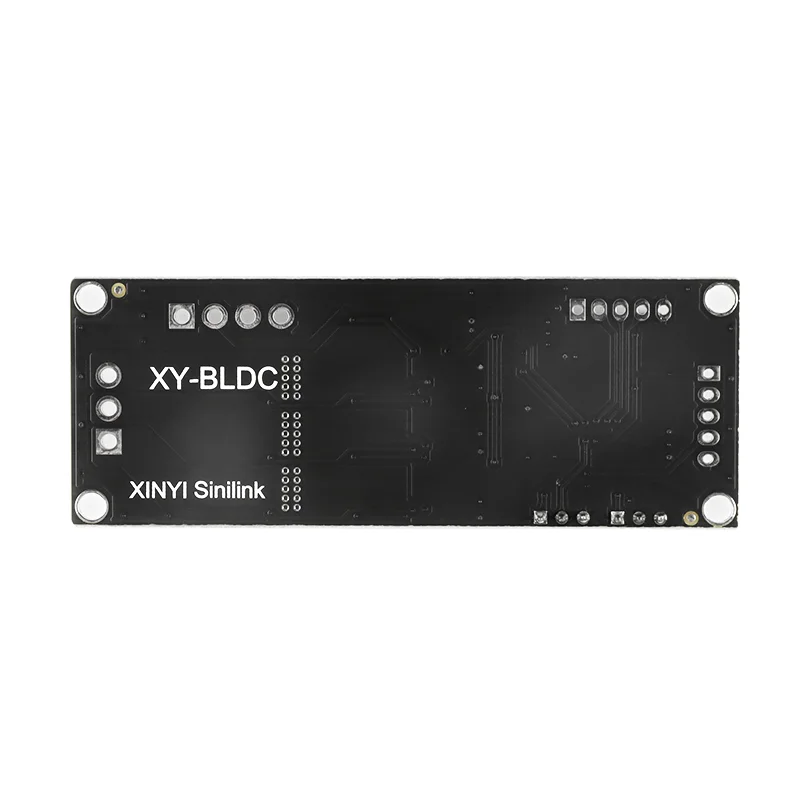

XY-BLDC трехфазный контроллер двигателя BLDC

1. Описание:
XY-BLDC-это трехфазный контроллер двигателя BLDC мощностью 200 Вт. Поддерживает PLC 0-5V с управлением аналогового сигнала и ШИМ до 0-5V управления.
2. Особенности:
1>. Трехфазный контроль датчика Холла
2>. Привод 200 Вт Высокая мощность BLDC мотор
3>. Переключение вперед и назад
4>.0-5 в аналоговый сигнал
3. Параметры:
1>. Название продукта: XY-BLDC трехфазный контроллер двигателя BLDC
2>. Модель: XY-BLDC
3>. Рабочее напряжение: 12-30 В постоянного тока
4>. Номинальный ток: 7A
5>. Пиковый ток: 10A
6>. Мощность привода: 200 Вт
7>. Угол вращения двигателя BLDC: 120 градусов (макс.)
8>. Защита от перегрузки по току: Да
9>. Управление вперед и назад: Да
10>. Управление тормозом: Да
11>. Контроль ШИМ: Да
12>. С управлением аналогового сигнала: Да
13>. Рабочая температура:-40 ℃ ~ 85 ℃
14> Рабочая влажность: 0% ~ 95% относительной влажности

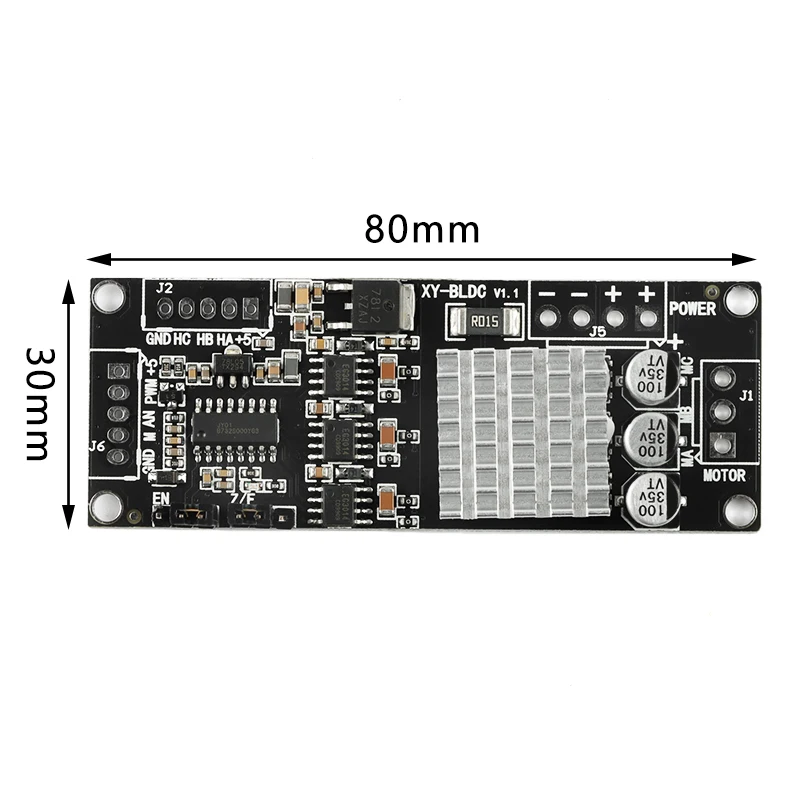

15>. Размер модуля: 80*30*12 мм
4. Входной/Выходной сигнал:
1>. Входной сигнал ШИМ: амплитуда ШИМ 5 В. Рекомендуемая Частота ШИМ-1 кГц-10 кГц. Входная форма «ШИМ» интерфейс.
2>. Аналоговый Входной сигнал: аналоговый сигнал 0-5 В. Пользователь может подключить 10K-100Kohm потенциометр между 'NA' и 'GND' интерфейсом.
3>. Управление вперед и назад: необходимо остановить, прежде чем изменить направление вращения двигателя. Строго запрещено менять направление во время вращения двигателя, что приведет к повреждению монтажной платы. Выбор состояния движения на борту jump cap. Он также может быть подключен к другим кнопкам или контрольным сигналам.
4>. Выходное напряжение 5 В от '5V' и 'GND' интерфейса. Но его максимальный выходной ток составляет около 10 мА.
5>. Импульсный сигнал на выходе. Его Выходная амплитуда составляет 5 В. Каждый Пульс представляет один оборот двигателя. Он может измерять скорость вращения двигателя.
6>. Интерфейс J1: используется для подключения трехфазного BLDC двигателя.
7>. Интерфейс J2: он используется для подключения датчика Холла от двигателя BLDC.
8>. Интерфейс J5: используется для подключения рабочего напряжения.
9>. Интерфейс J6: используется для подключения входного/выходного сигнала управления.
10>. Интерфейс EN: используется для запуска или паузы работы двигателя.
11>. Интерфейс Z/F: используется для выбора двигателя вперед и назад.
5. Используйте шаги:
1>. Подключите датчик Холла от двигателя до XY-BLDC и обратите внимание на последовательный интерфейс датчика.
2>. Подключите трехфазный провод двигателя XY-BLDC и обратите внимание на последовательность интерфейса датчика. Заказ должен совпадать, в противном случае:
2,1>. После включения, двигатель не может начать нормально, нет ответа или просто трясется один раз.
2,2>. Двигатель слегка вибрирует, и его трудно начать. Иногда требуется ручная работа.
2,3>. Двигатель может вращаться в одном направлении, но не может в другом, и некоторые из них имеют небольшой звук ванны.
2,4>. Двигатель запускается при сильной тряске и слабом звуке ванны, и компоненты, очевидно, являются горячими.
3>. Подключите контрольный сигнал и переключатель управления по мере необходимости.
4>. Подключите правильное рабочее напряжение.
5>. Проверка и работа!
6. Применение:
1>. Контроль охлаждающего оборудования
2>. Контроль отопительного оборудования
3>. Система Орошения
4>. Регулировка яркости лампы
7. Примечание:
1>. Необходимо добавить дополнительное охлаждающее оборудование, если мощность превышает 100 Вт или температура окружающей среды превышает 30 ℃.
2>. Во время отладки рекомендуется использовать небольшой источник питания, такой как источник питания 9V 1A, чтобы избежать повреждения модуля.
7>. Перед использованием ознакомьтесь с руководством и описанием.
8. Посылка:
1>.1 шт. XY-BLDC трехфазный контроллер двигателя BLDC
