Кроме ноутбуков, этот продукт также поддерживает Материнские платы Intel NUC, материнские платы STX, материнские платы ITX и внешнее использование видеокарты.

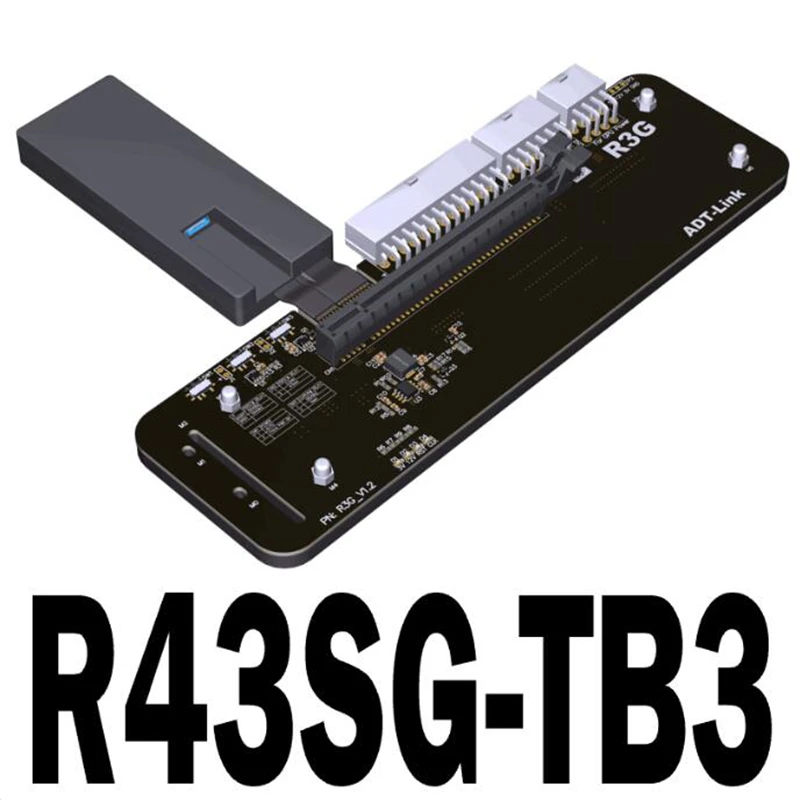

ADT-Link R43SG-TB3 PCIe x16 PCI-e x16 к TB3 Удлинительный кабель PCI-Express кабели eGPU адаптер

Название бренда: ADT-LINK
Название продукта: PCIe x16 к TB3 Удлинительный кабель
Модель изделия: R43SG-TB3
Скорость передачи: PCIe3.0 x4 , 32G/bps (полная скорость)
Длина провода: 25 см
Совместимость видеокарт: поддержка новых графических карт, которые не были на фабрике в последние три года.
Применение: eGPU для ПК NUC / ITX / STX / Notebook (поддерживает только интерфейс thunderbolt3, не поддерживает интерфейс USB).

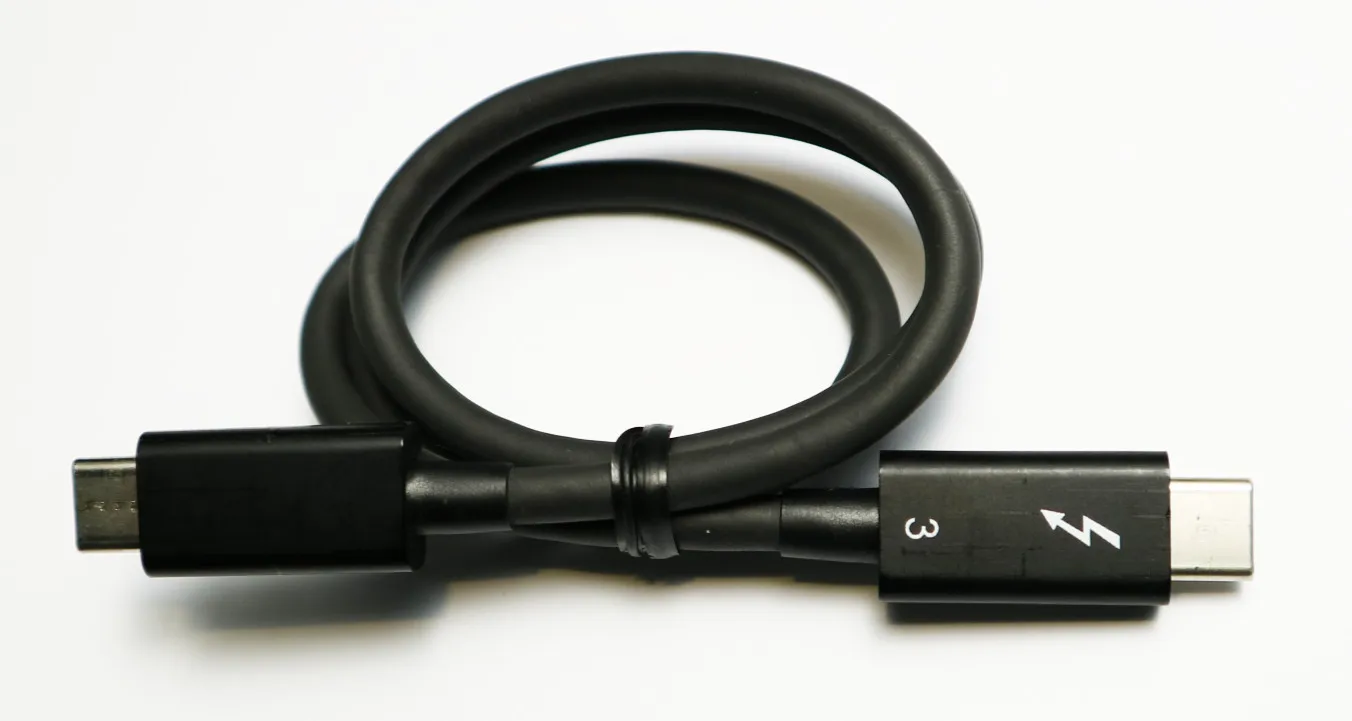

Посылка включает 1 шт. 30 см кабель Thunderbolt 3 type-c

Примечание:
1. Длина может быть настроена, если вам нужно, пожалуйста, свяжитесь с нами.

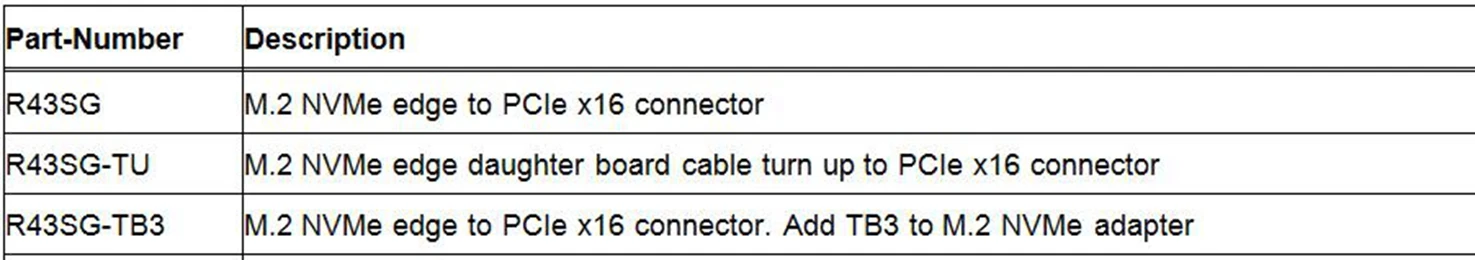

2. R43SG-TB3-это версия Thunderbolt 3, поддержка внешней коробки M.2 NVMe Thunderbolt 3, поддержка полной скорости s PCIe3.0x4 32G.s.

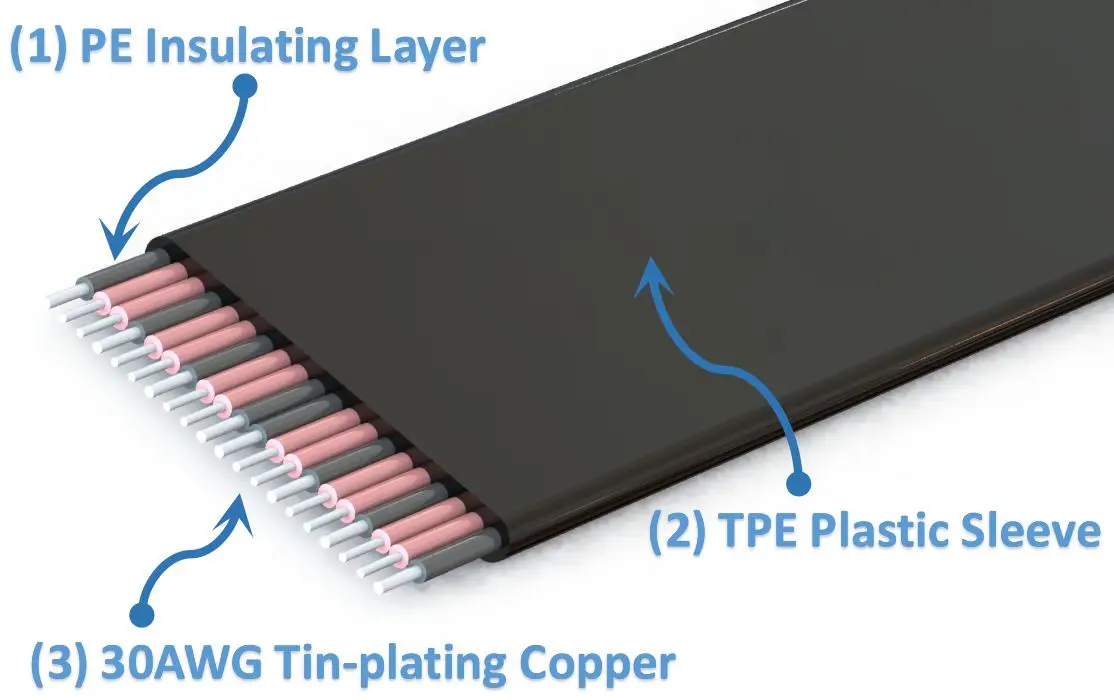

Описание экранирования кабеля EMI:

Экранирование EMI с проводящим полимером
Расширитель использует новейшие материалы для защиты от EMI с пятью плоскими кабелями. Этот метод позволяет каждому кабелю быть полностью покрытым электромагнитным экранированием помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизировать помехи и ухудшение производительности, И уменьшает вес расширителя.

Описание длины кабеля:

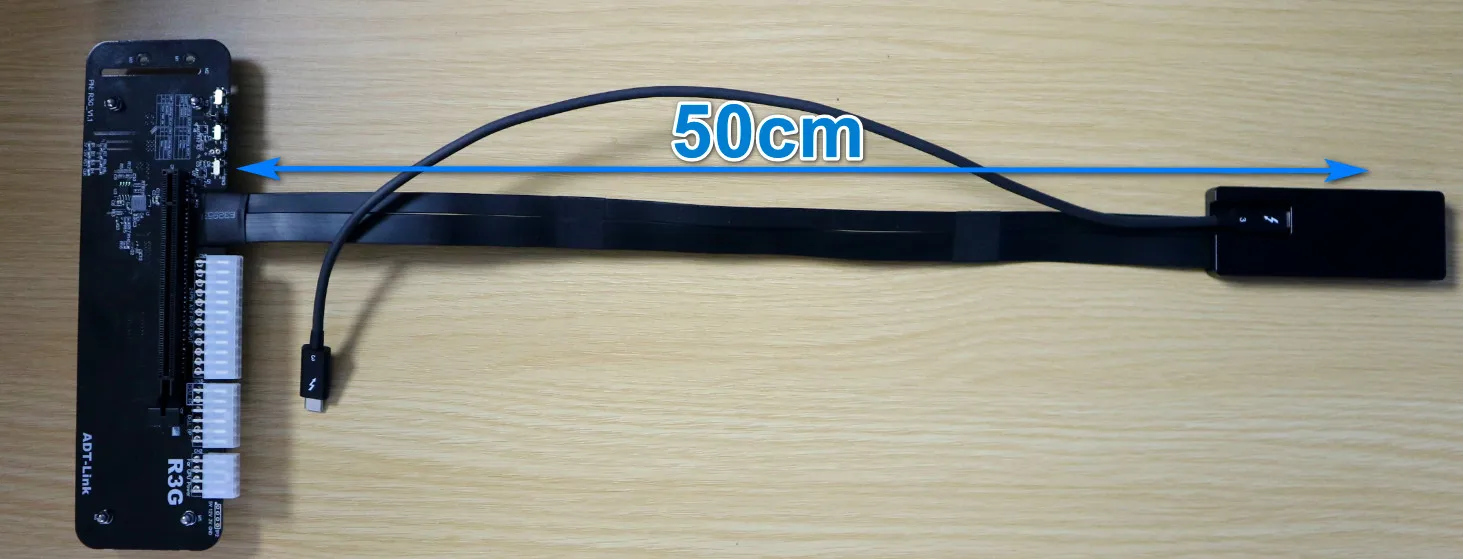

Длина кабеля серии R3G 25 см или 50 см может быть выбрана, Ниже указана длина линии 50 см. См. Синий размер на рисунке ниже.

Описание источника питания:

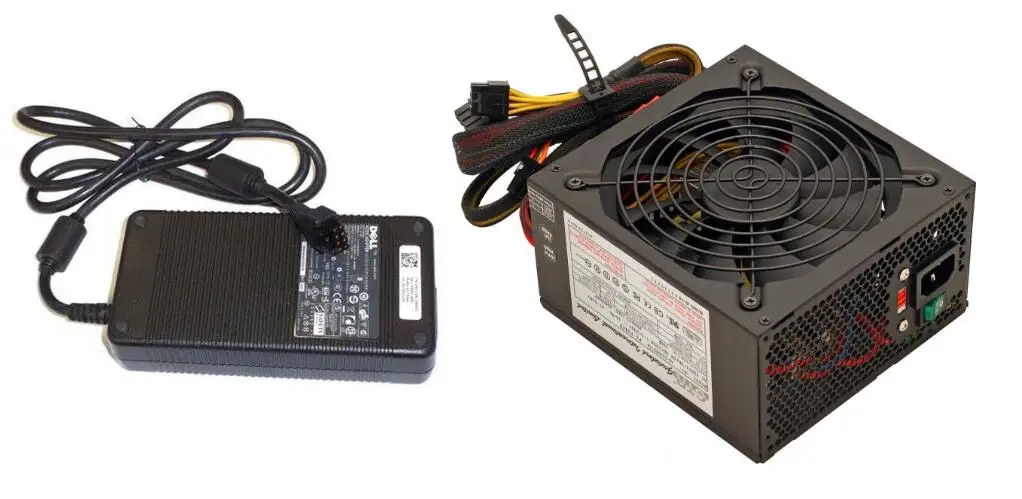

Поддерживаемый источник питания-DELL DA-2 8PIN (D220P-01/ADP- 220AB)12V/18A/220W PSU или выше ATX 500W Стандартный блок питания. Источник питания должен быть готов покупателем или приобретен отдельно.

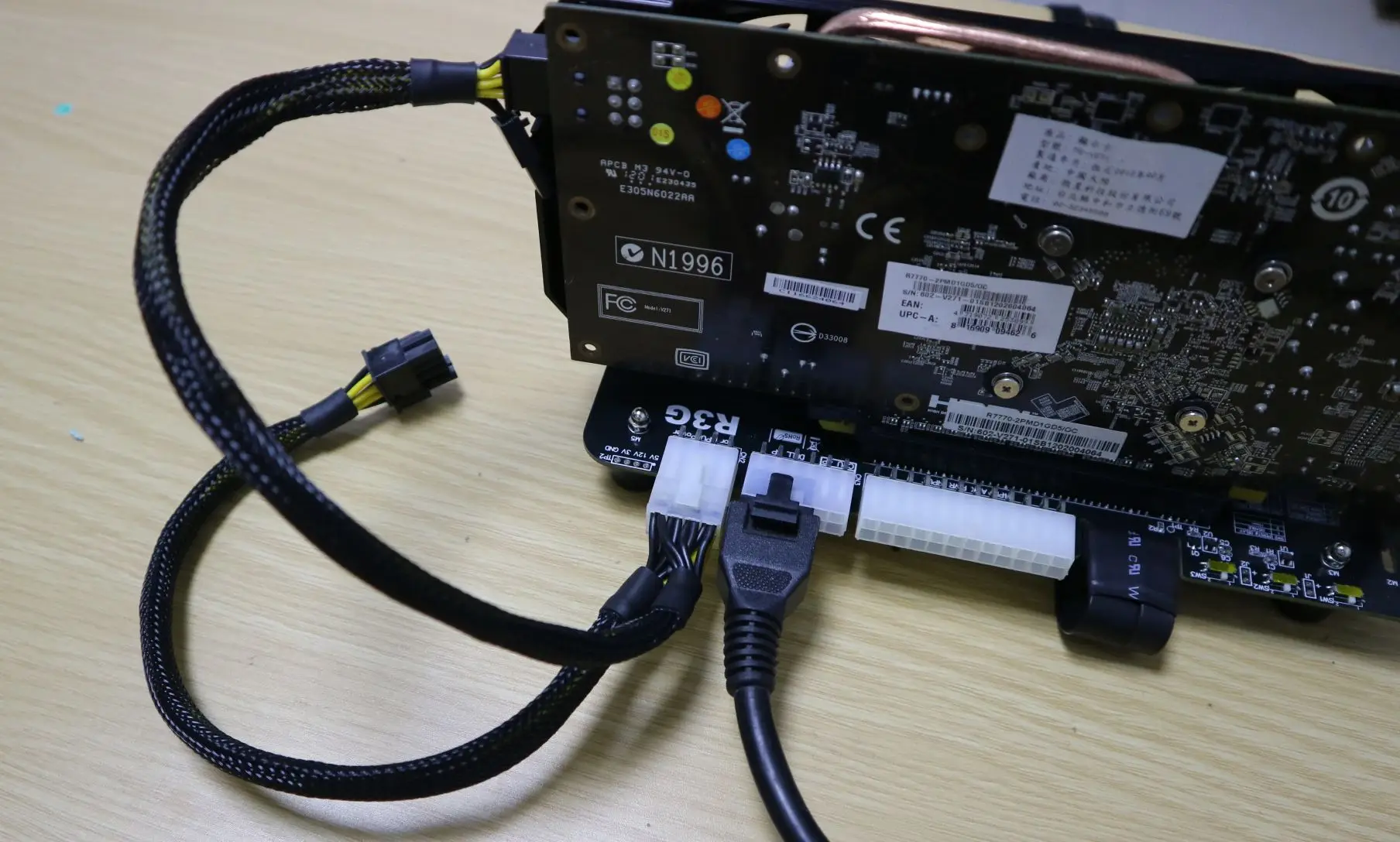

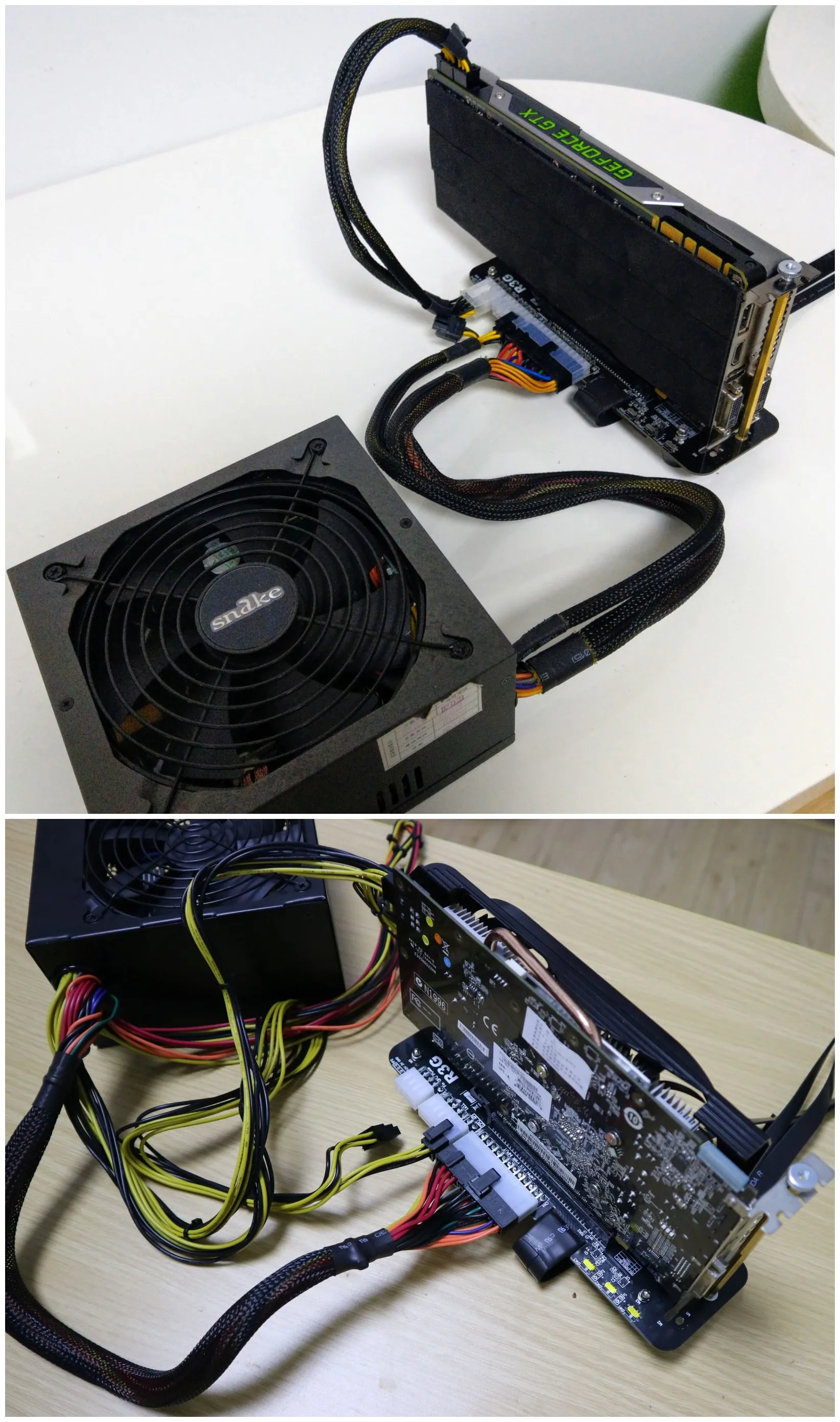

24P_ATX и 4P_CPU вход питания, двойной выход мощности 8P_GPU.

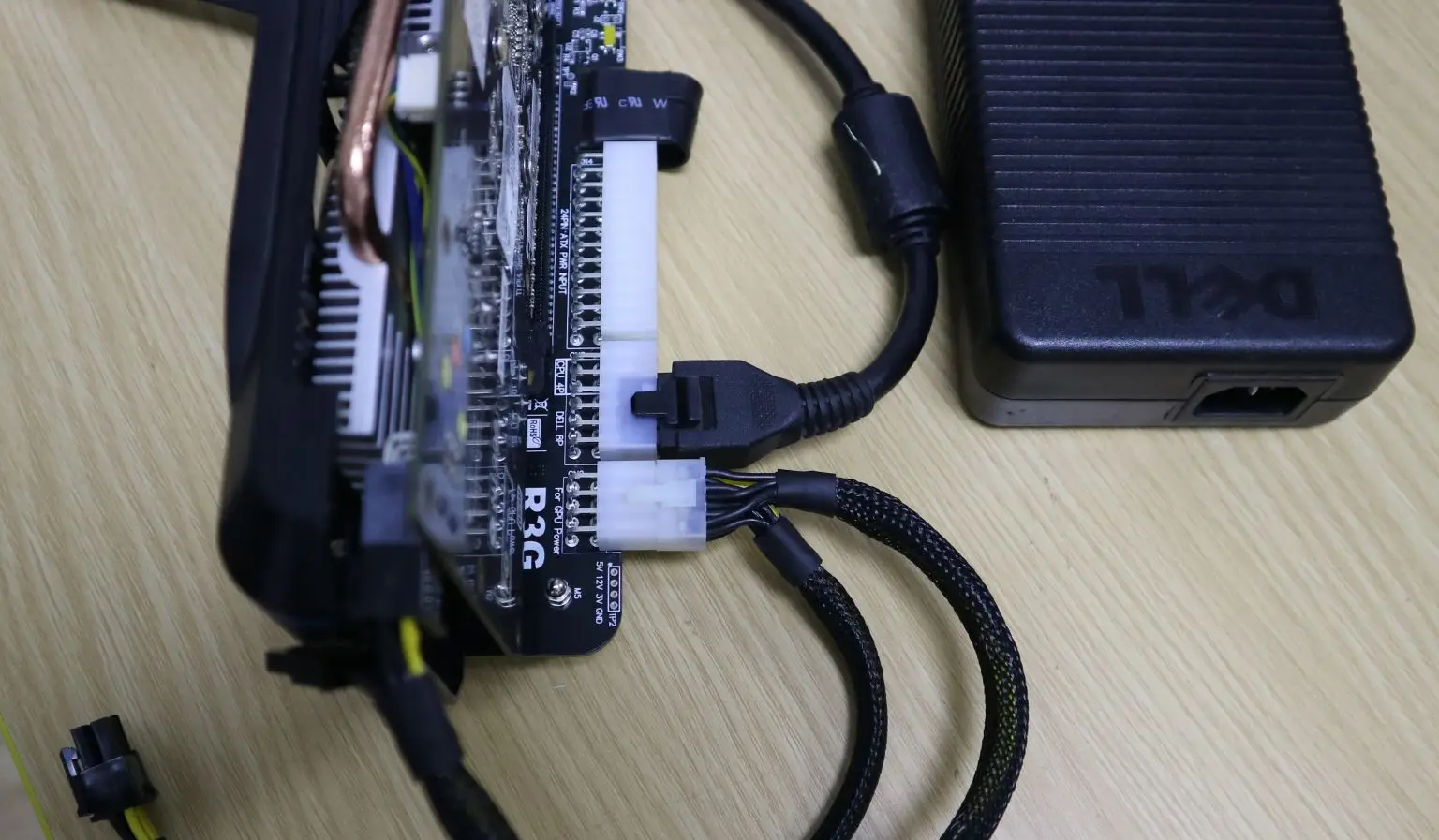

DELL DA-2 8-контактный вход. Двойной выход мощности 8P_GPU.

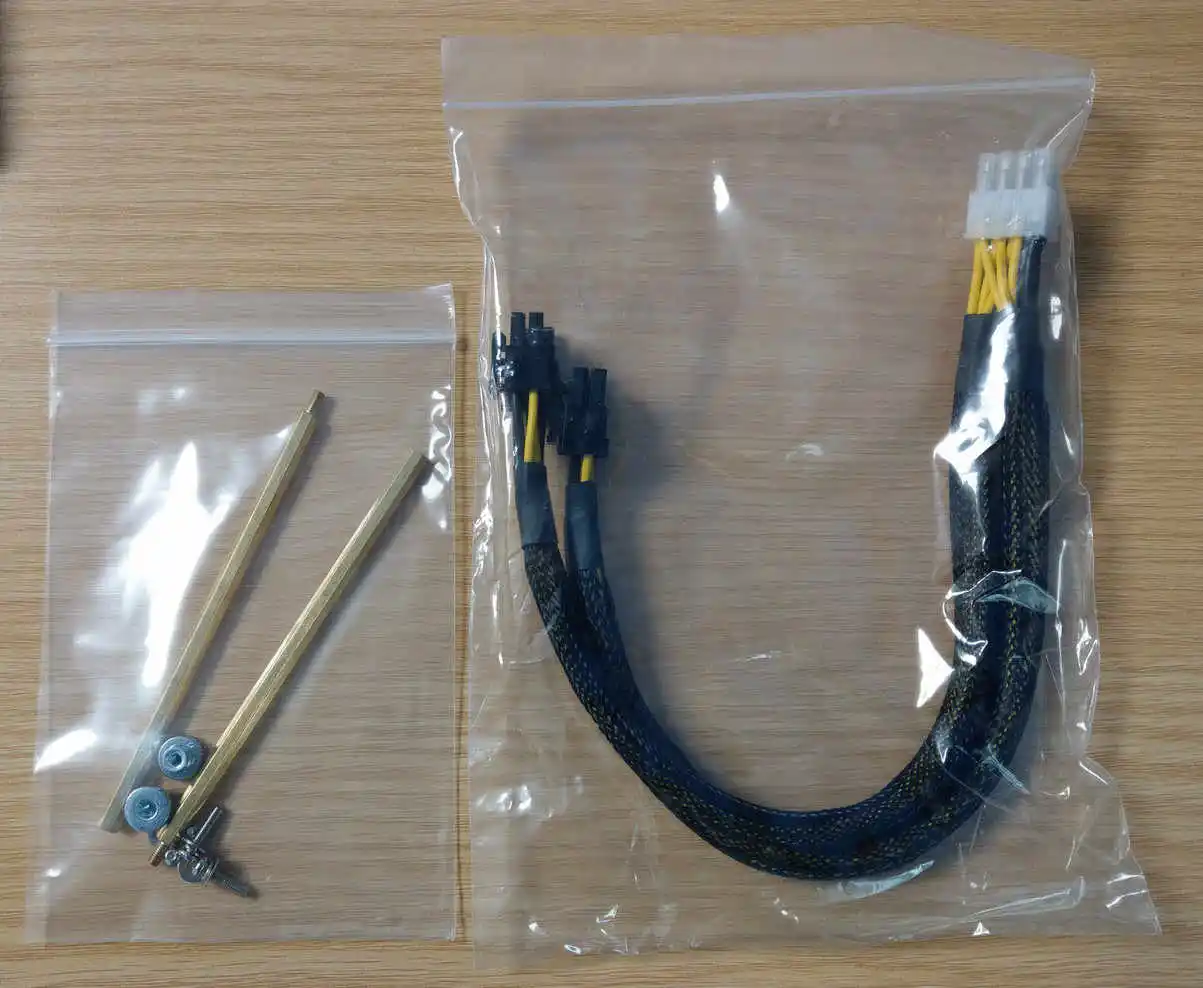

Аксессуары для продукта, прилагается к следующей видеокарте шнур питания ниже

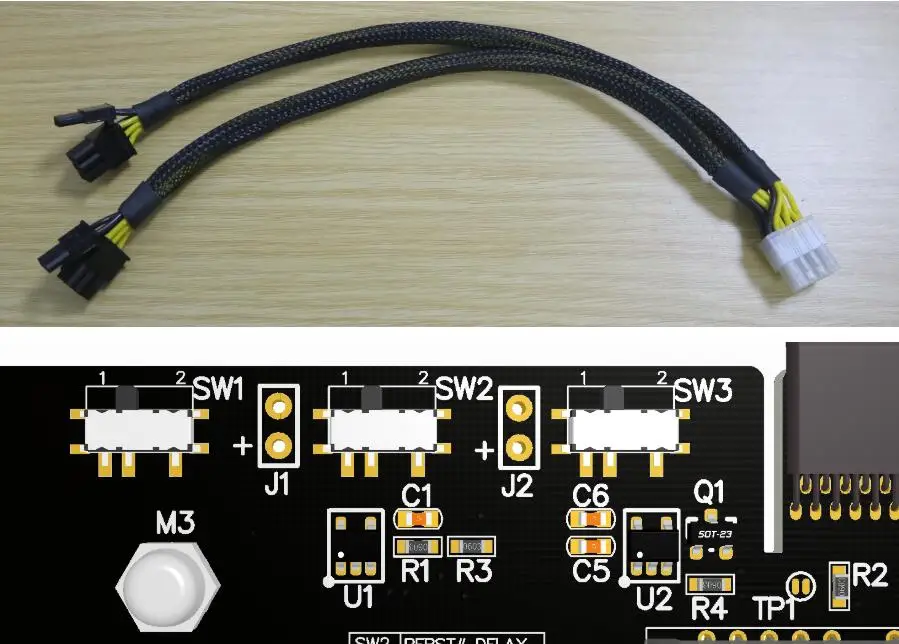

SW1, выключатель питания, 1 для автоматического запуска, 2 для форсированного запуска, пожалуйста, отрежьте до 1 для автоматического запуска.

SW2, PERST # задержки сигнала переключатель, 1 задержки 2,2 секунд, 2 задержка 4,5 секунд, с eGPU программного обеспечения, для видеокарты Совместимость оптимизации, в настоящее время программное обеспечение не поддерживает, отрежьте до 1

SW3, CLKRUN # переключатель задержки сигнала, 1 закрыт, 2 задерживается на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, отрежьте до 1

J1, переключатель задержки сигнала PERST #, откройте для открытия функции задержки, короткое для закрытия функции задержки, текущее программное обеспечение не поддерживает, пожалуйста, вставьте крышку перемычки короткой.

J2, clkrun_емкостная задержка, в настоящее время программное обеспечение не поддерживает, только для инженеров R & D Подключите к тестированию задержки регулировки емкости. Это занимает около 2,2 секунд, чтобы вставить 1 мкФ конденсатор с алюминиевой крышкой, в течение 5-ти секунд для того, чтобы вставить 2.2u конденсатор с алюминиевой крышкой, и так далее.


Шаги установки:

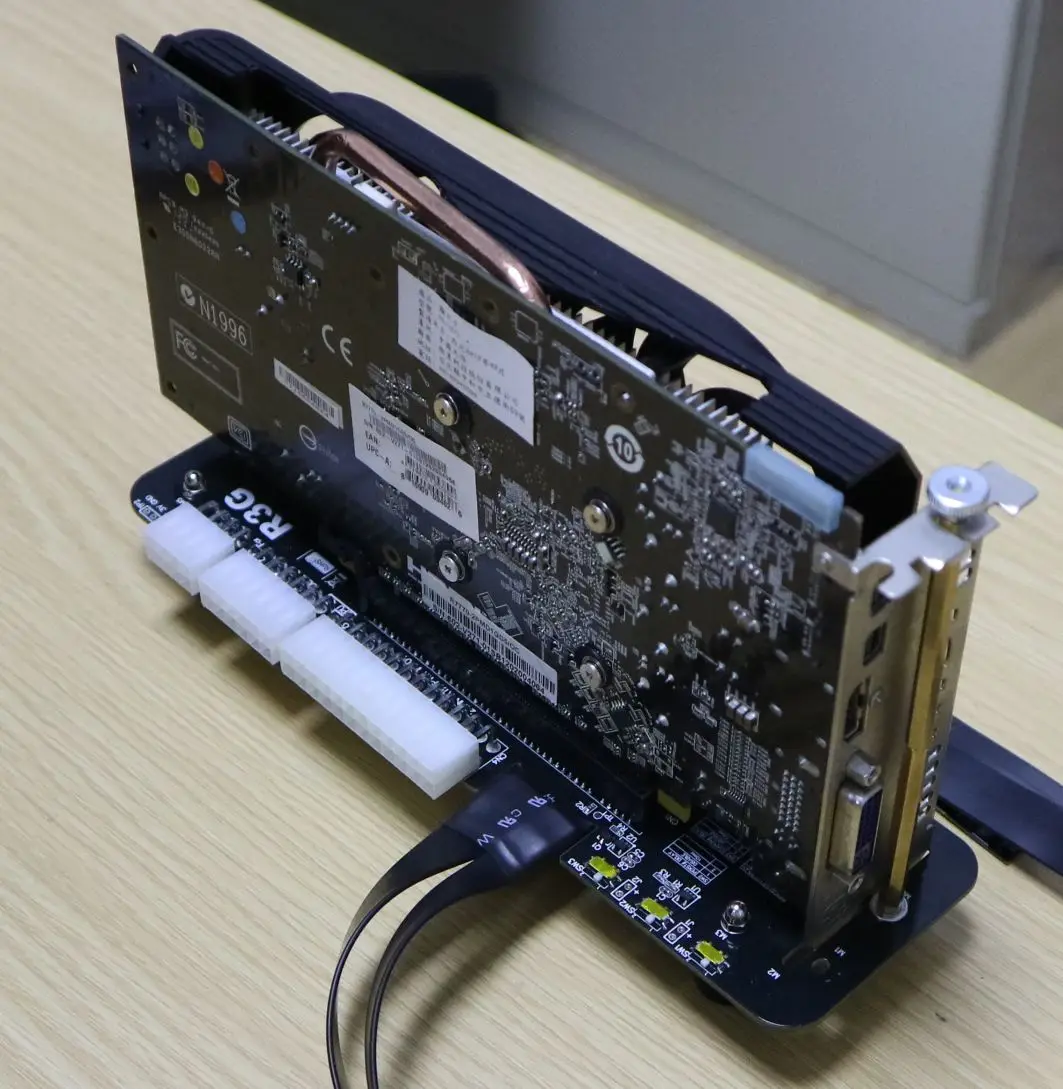

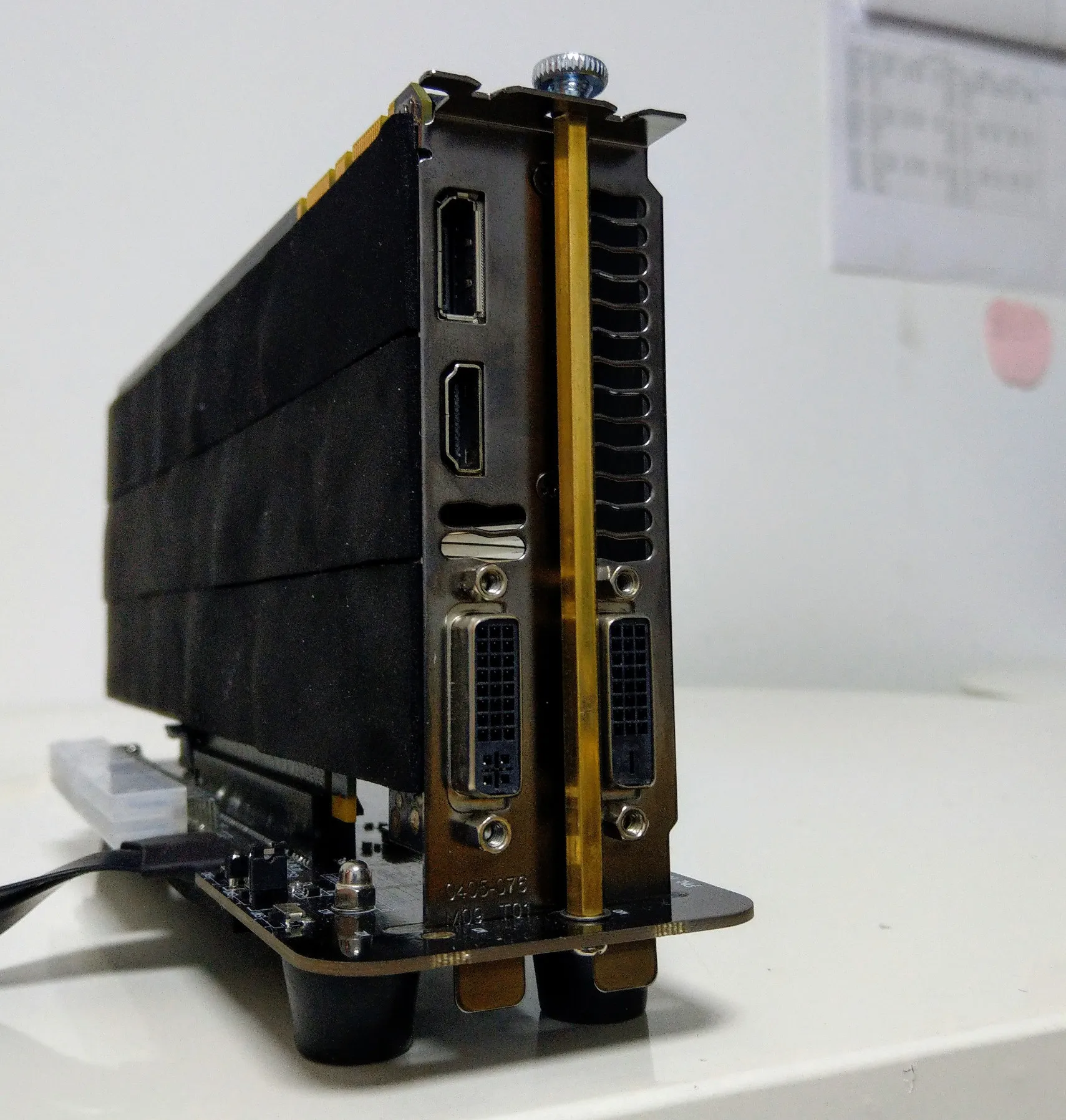

1. Установите шестиугольный Медный столб и вставьте видеокарту в разъем PCIe x16. Винт затягивается так, что видеокарта не будет трясти или упасть.

2. Сначала нужно установить блок питания ATX источника питания или DELL источника питания, в том числе видеокарта шнур питания также должны быть подключены, после установки, DELL источника питания будет светильник оранжевый светильник s.

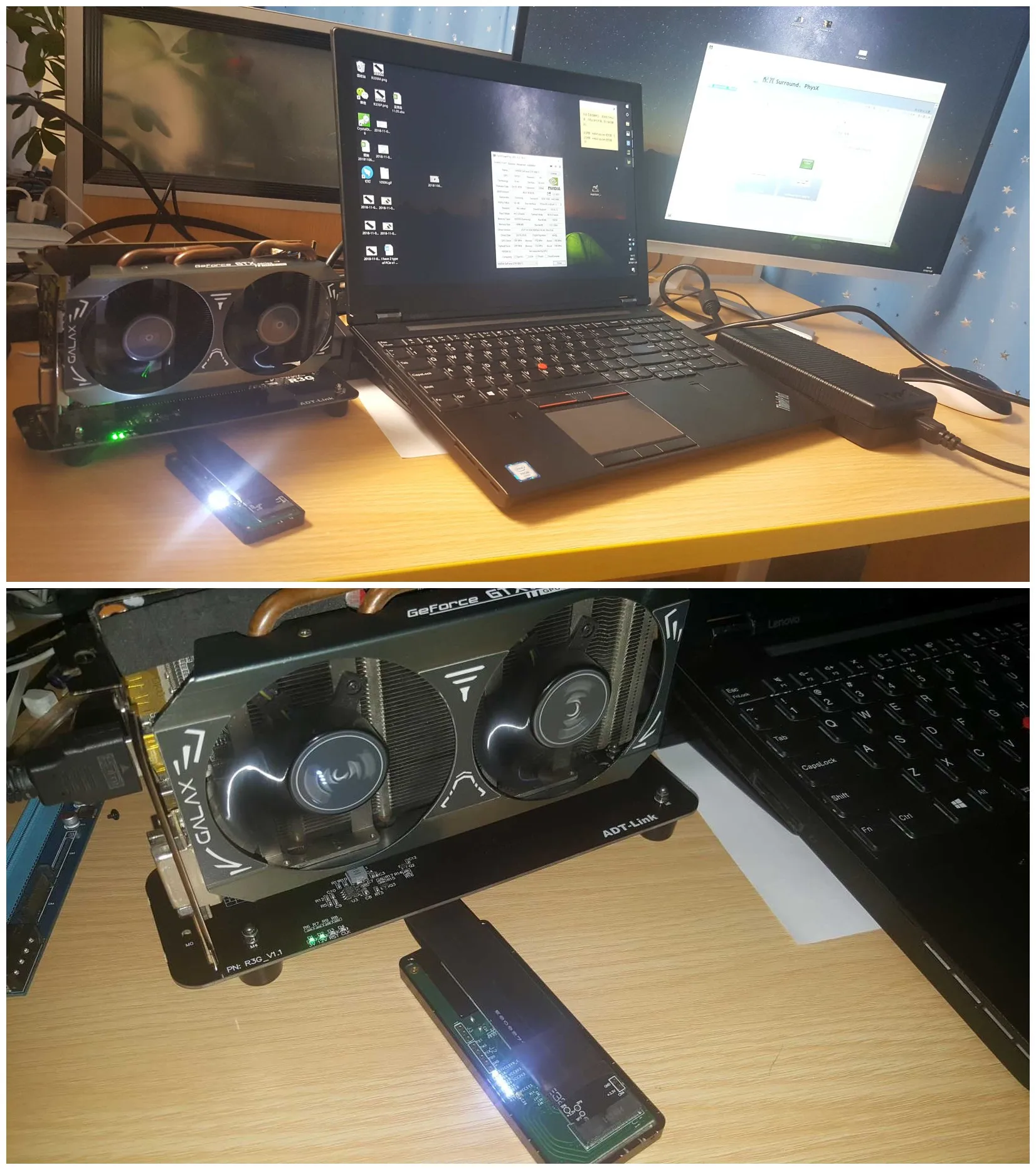

3. Вы можете подключить кабель TB3, когда компьютер включен. После подключения источник питания ATX автоматически включит вентилятор. Если вы используете источник питания DELL, включается зеленый светильник. В это время плата R3G включит два зеленых светильника. Система автоматически распознает карту. Установите драйвер видеокарты. Установка процесса вождения может вызвать перезапуск компьютера.

4. Отделка.

Установка видео файл загрузки:
Http://www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4
Http://www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4

Какие ноутбуки и графические карты поддерживаются R43G? Есть ли способ использовать его нормально?
Ноутбук должен иметь интерфейс M.2 NVMe или интерфейс Thunderbolt 3 для установки и использования. И очистите установку Nvidia 417,01 или более новую версию, чтобы установить и использовать ее плавно.
