Особенности

1. Встроенный 8-bit high performance микроконтроллер чип.

2. Встроенный CH340 USB к чипу управления последовательным портом.

3. Встроенный светодиодный индикатор питания и светодиодный индикатор состояния реле.

4. Поддержка проверки статуса реле, команда: 0xFF.

5. Бортовой 5V, 10A/250VAC, 10A/30VDC 4-Канальный Релейный, долгий срок службы реле до 100000 раз непрерывно.

6. Напряжение источника питания: 5 В, поддержка источника питания USB и переключения внешнего источника питания.

7. Тип выхода: релейный переключатель сигнала;

8. Модуль содержит защиту от перегрузки по току и релейную диодную защиту свободного колеса.

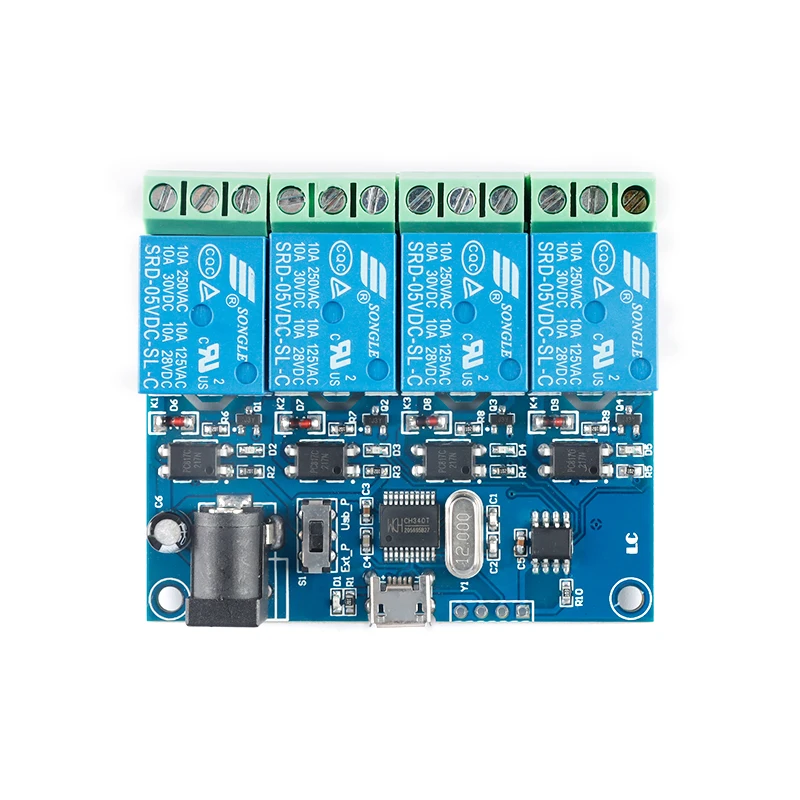

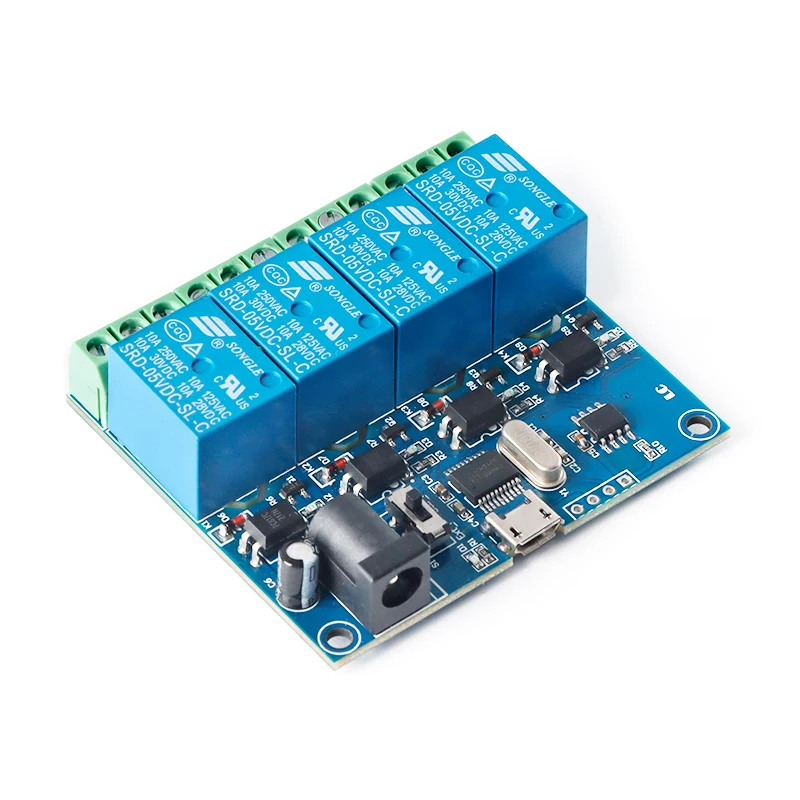

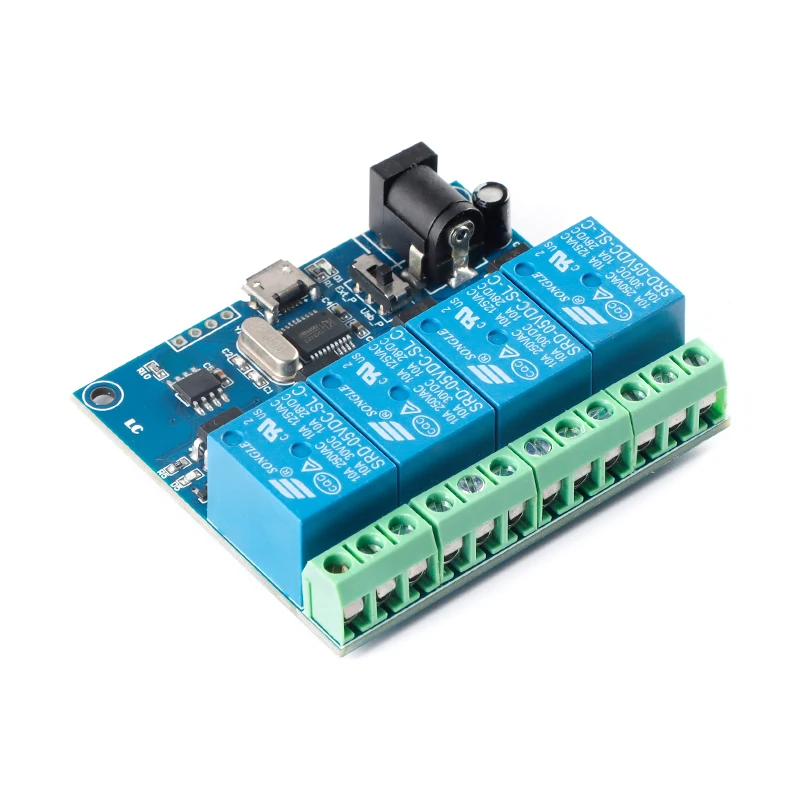

Описание оборудования

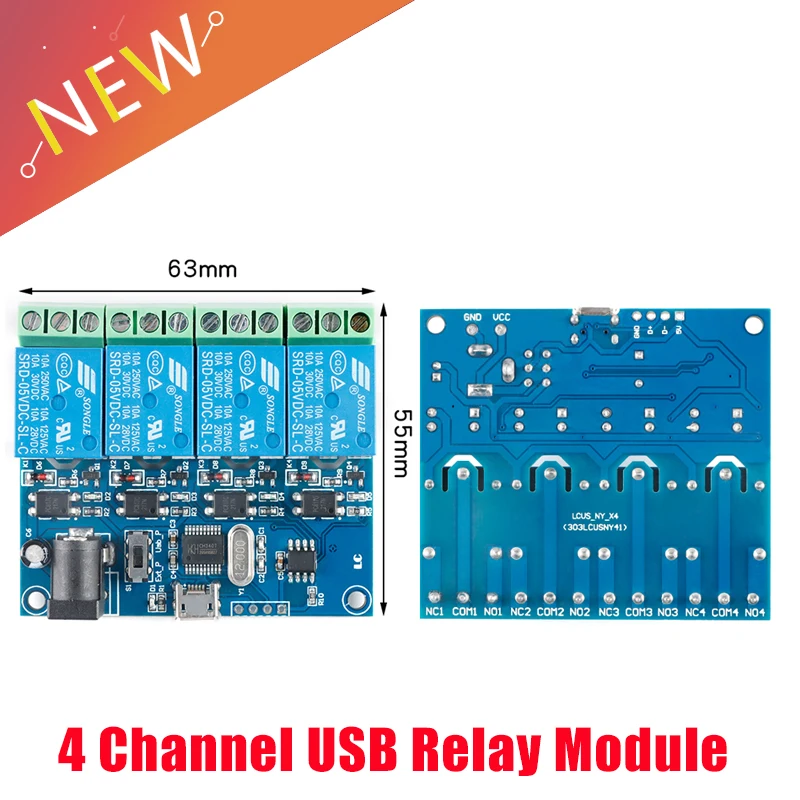

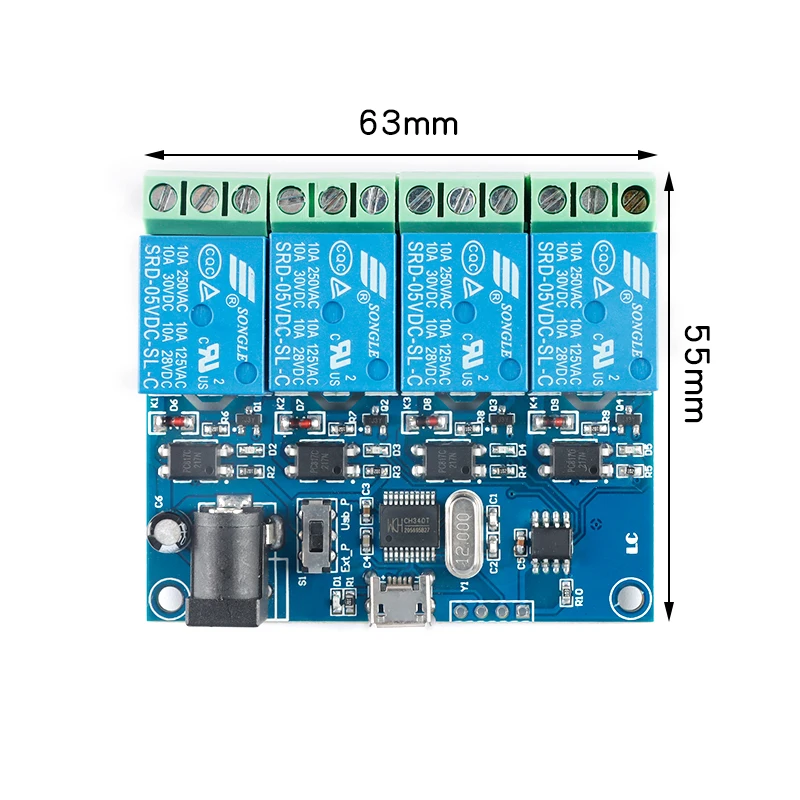

Размер платы: 56*63 мм

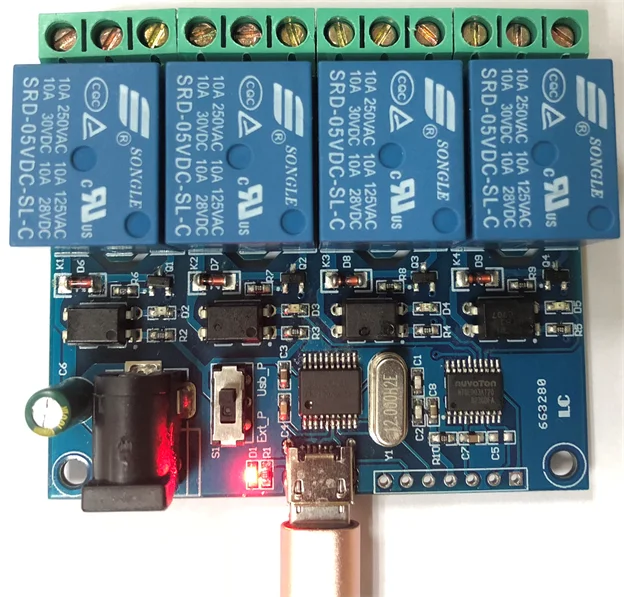

1. Интерфейс на борту
(1) Порт внешнего источника питания: Подключение постоянного тока 5В. В связи с ограниченным выходным током USB рекомендуется использовать внешний источник питания при использовании более 2 реле;
(2) Источник питания USB/Переключение внешнего источника питания: «Usb_P» для источника питания USB, «Ext_P» для внешнего источника питания;
(3) разъем USB: USB подключение/источник питания;
(4) резервный интерфейс USB.

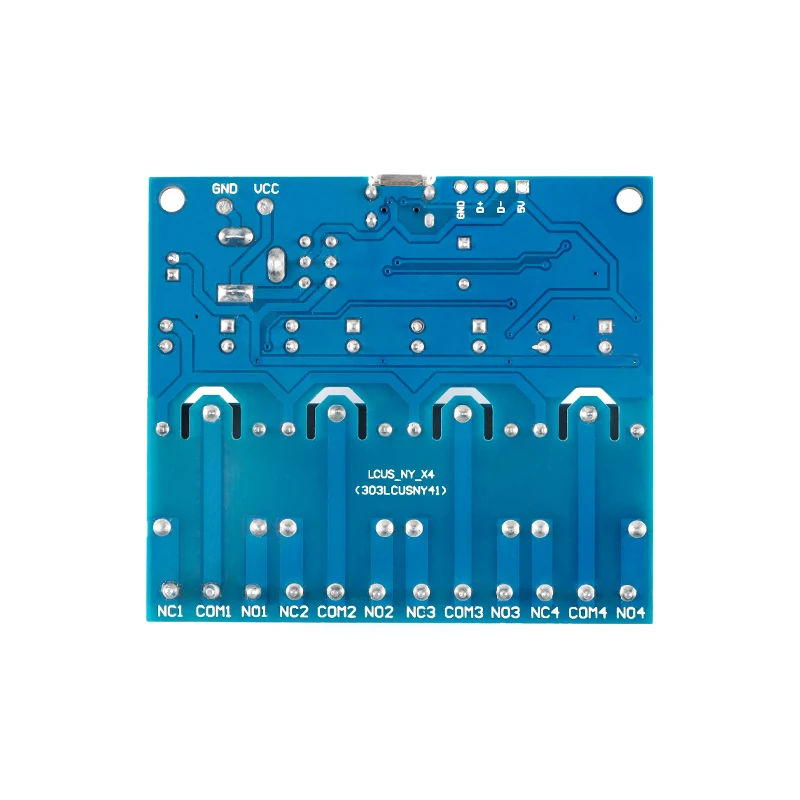

Интерфейс на реле
COM1: общий порт
NC1: Нормально закрытый порт
NO1: нормально открытый порт
COM2: общий порт
NC2: Нормально закрытый порт
NO2: нормально открытый порт
COM3: общий порт
NC3: Нормально закрытый порт
NO3: нормально открытый порт
COM4: общий порт
NC4: Нормально закрытый порт
NO4: нормально открытый порт
2. Инструкция
2.1 протокол связи
По умолчанию скорость передачи данных составляет 9600 бит/с.
Команды для релейной операции или запроса статуса (в шестигранной):

Открытый 1-канальный USB: A0 01 01 A2
Закрыть 1-й Канал USB: A0 01 00 A1
Открытый 2-канальный USB: A0 02 01 A3
Закрыть 2-й канал USB: A0 02 00 A2
Открытый 3-канальный USB: A0 03 01 A4
Закрытый 3-канальный USB: A0 03 00 A3
Открытый 4-канальный USB: A0 04 01 A5
Закрытый 4-канальный USB: A0 04 00 A4
Запрос на статус: FF
2.2 операции
(1) Выберите источник питания

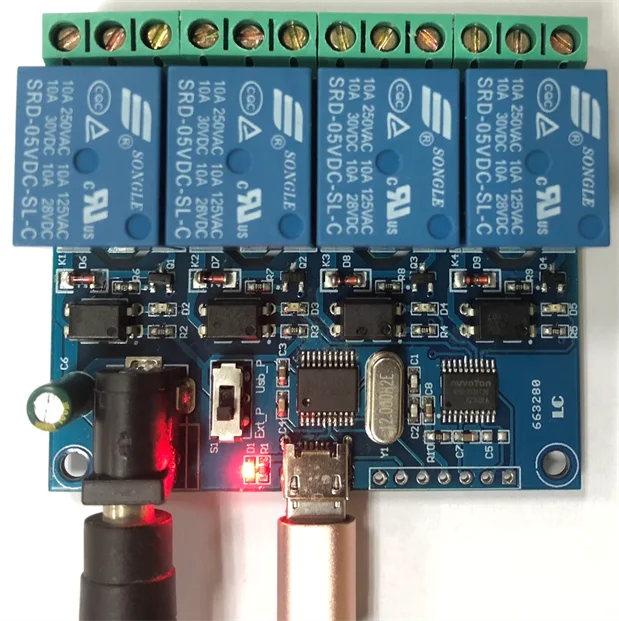

● Источник питания USB: Подключите USB к компьютеру, переключитесь на «Usb_P»

Внешний источник питания: Подключите USB к компьютеру, переключатель к «Ext_P», DC Подключите к внешнему источнику питания 5 В.

Советы: при переключении на «Ext_P», пожалуйста, не забудьте подключить внешний источник питания 5 В, в противном случае индикатор реле будет светильник, но реле не будет работать!

(3) установите драйвер последовательного порта: Установите CH340 USB на драйвер последовательного порта для первого использования.

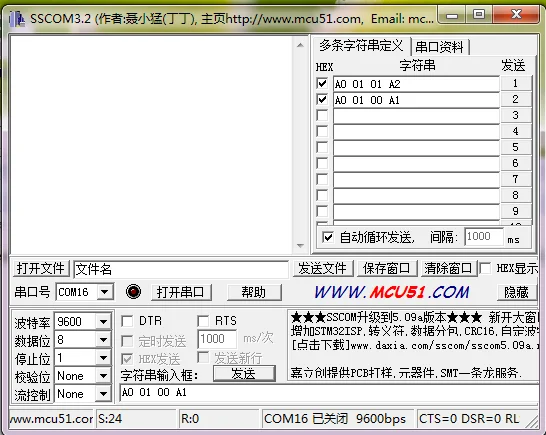

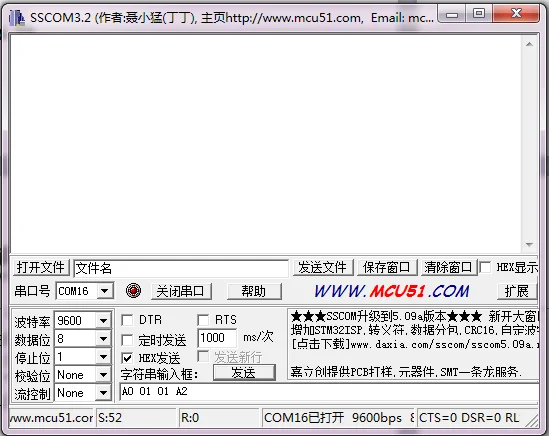

(4) Откройте программное обеспечение для отладки последовательного порта, такое как SSCOM32, выберите скорость передачи данных 9600 и отправьте команду в шестигранном (шестигранном) формате, чтобы открыть или закрыть соответствующее реле. Вы можете выбрать отправку вручную или автоматически. Ниже приведен пример программного обеспечения для последовательной отладки SSCOM32:

● Ручная отправка: Выберите 1-й Канал в качестве примера, выберите скорость передачи данных 9600 и введите команду A0 01 01 A2 или A0 01 00 A1, нажмите «отправить», чтобы включить или выключить первое реле.

● Автоматическая отправка: Выберите 1-й Канал в качестве примера, нажмите «расширение» на панели SSCOM32 и Напечатайте команду A0 01 01 A2 и A0 01 00 A1, нажмите «HEX send», затем выберите «автоматический цикл отправки» для автоматического цикла и закройте первое реле.

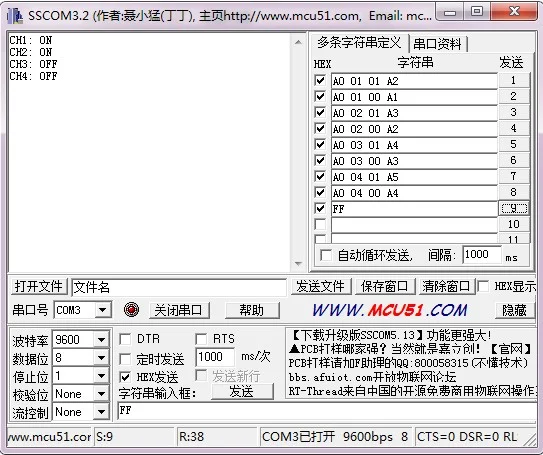

● Проверка состояния реле: отправка «FF» (в шестигранном) формате. Если 1-й и 2-й каналы открыты, и 3-й и 4-й каналы закрыты, проверка состояния вернет:

"CH1:ON \ r \ nCH2:ON \ r \ nCH3:OFF \ r \ nCH4:OFF \ r \ n".
