SAMIORE робот постоянного тока 6-60 в 30 А модуль памяти защитная плата зарядное

SAMIORE робот постоянного тока 6-60 в 30 А модуль памяти защитная плата зарядное

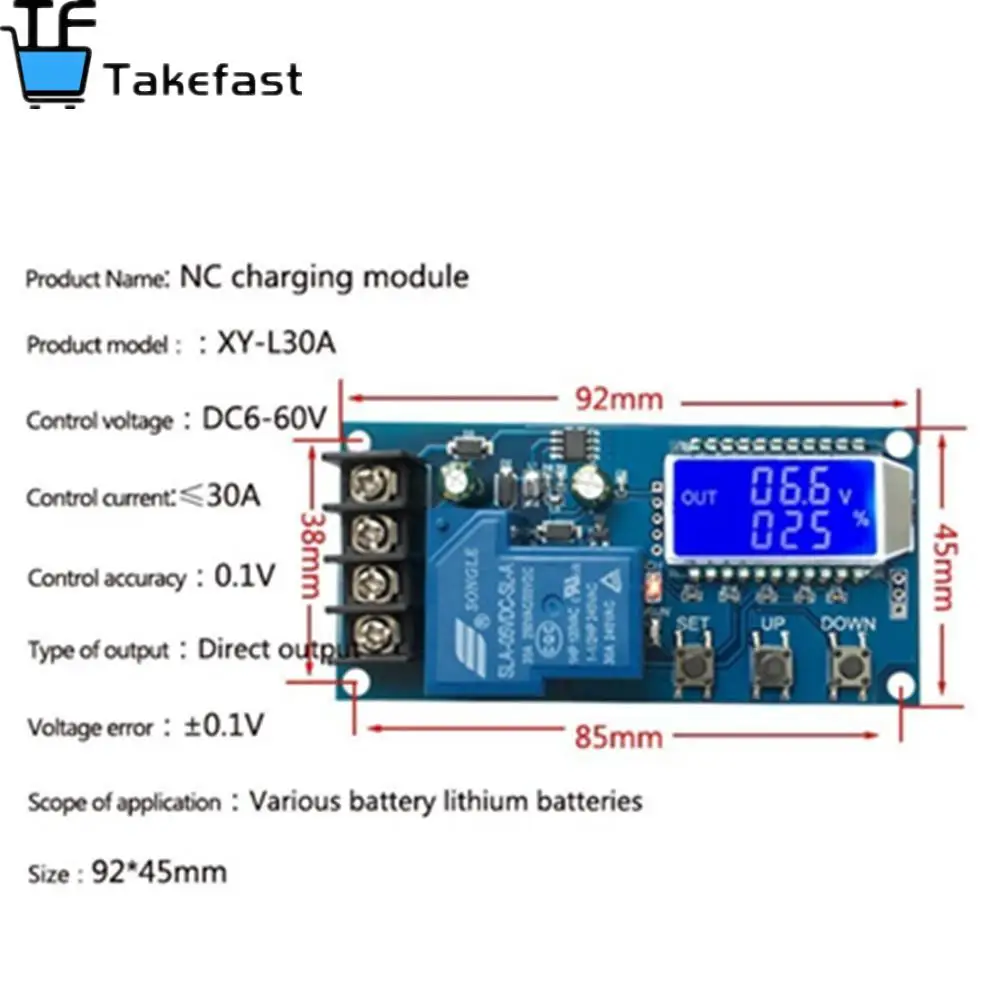

Xy-l30a контроль зарядки аккумулятора

Цифровой переключатель защиты от перезаряда с полным выключением 6-60 в

Основные характеристики модуля:

1. 6-60 в любой аккумулятор, литиевая батарея может быть использована;

2. Жидкокристаллический дисплей, напряжение батареи, процент зарядки и время зарядки с первого взгляда;

3. Он имеет очень мощные функции, такие как автоматическое управление зарядкой, контроль времени зарядки, настройка и загрузка соответствующих параметров через последовательный порт;

I. Описание функции

1. Функция автоматического управления зарядкой:

Установив верхний предел напряжения вверх и нижний предел напряжения DN;Когда напряжение батареи ≤ более низкое предельное напряжение DN, реле проводит, и зарядное устройство начинает заряжать аккумулятор;Когда напряжение батареи ≥ верхний предел напряжения вверх, реле отключено для завершения автоматической зарядки;

2. Функция контроля времени зарядки:

Как включить контроль времени?

После ввода параметров, если параметр OP не установлен до 0, функция контроля времени будет включена. По умолчанию параметр OP: -- h, и функция контроля времени будет включена по умолчанию.

После включения функции контроля времени (OP не 0), когда напряжение батареи меньше, чем низкое предельное напряжение DN, зарядное устройство начинает заряжать аккумулятор, и система запускает синхронизацию.В период времени напряжение батареи ≥ Верхнее предельное напряжение вверх, реле Отключено;Если напряжение батареи <Верхнее предельное напряжение, но время зарядки в режиме ожидания вверх, реле Отключено;Если время работы выключено, напряжение батареи все еще меньше, чем низкое предельное напряжение DN, реле держит проводимость, и функция контроля времени зарядки автоматически отключена, И мигающий дисплей H:ER напоминает пользователю, что настройка параметров времени является необоснованной;Нажмите любую клавишу, чтобы остановить мигание;

Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время составляет 99,59, что составляет 100 часов.

3. Функции загрузки данных последовательного порта и настройки параметров:

Система поддерживает загрузку данных UART и настройку параметров (уровень TTL).

UART: 115200,8,1

Командная функция

На реле позволяет открыть

Выключенное реле обеспечивает выключение

Старт запускает функцию расширения данных

Функция остановки передачи данных

Чтение получает параметры системы

Нижний предел напряжения установлен на DW10.0

Up20.0 устанавливает прямое напряжение

Xx: XX устанавливает время зарядки. Выключите функцию контроля времени зарядки при 00:00

Формат сообщения о загрузке данных:

Напряжение батареи + процент батареи + время зарядки + состояние зарядки

12,0 в, 020%, 00:10, OP

Ii. Настройка параметров

A) Введите интерфейс настройки параметров, удерживая нажатой клавишу SET, и ЖК-дисплей будет отображаться;

B) после входа в интерфейс настройки параметров нажмите клавишу SET для переключения набора параметров;

C) после выбора параметра, его можно настроить с помощью кнопки вверх/вниз, поддерживая короткое нажатие и длительное нажатие (быстрое увеличение или уменьшение);

D) Если вы хотите задать другие параметры, Повторите шаги B) и c);

E) после того, как все параметры установлены, нажмите кнопку SET для выхода и сохранения;

Iii. Описание ключевой функции

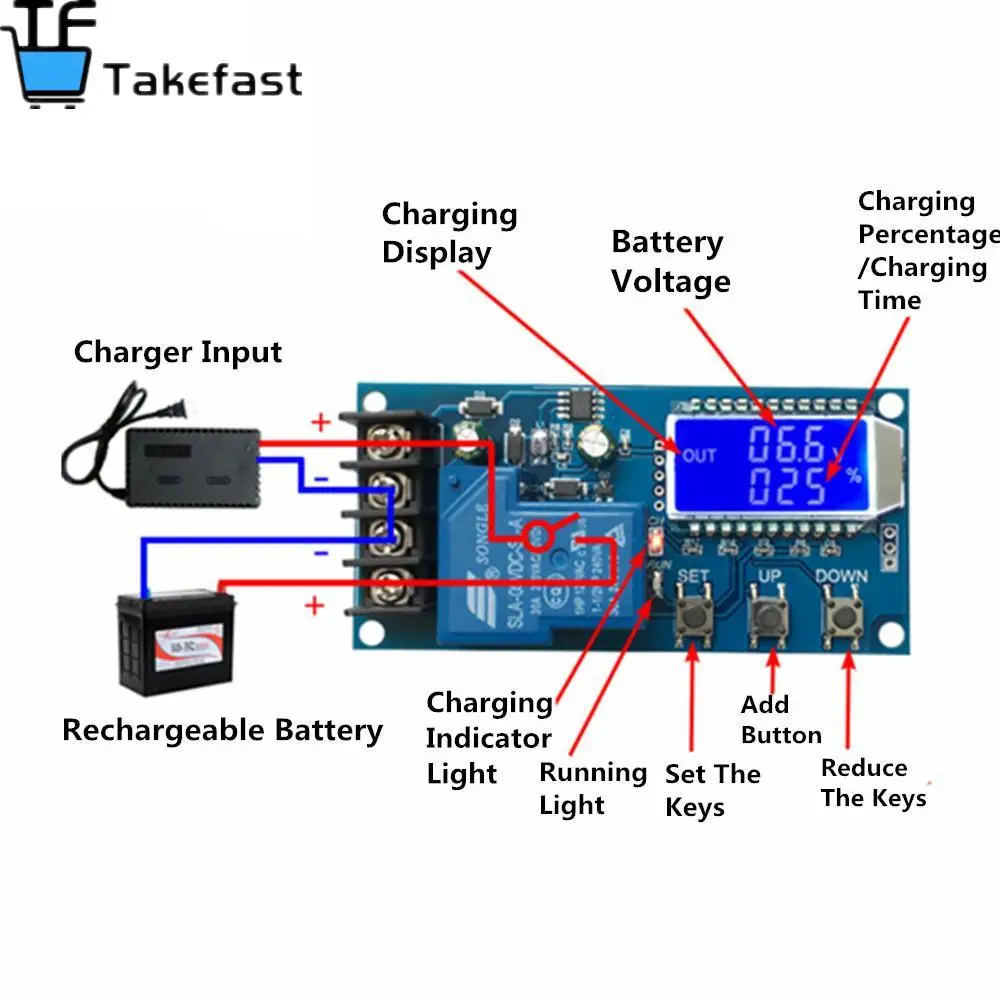

В операционном Интерфейсе (основной интерфейс),

Нажмите кнопку SET для отображения параметров текущего набора;

Нажмите кнопку вверх, чтобы переключиться, чтобы отобразить процент зарядки и время зарядки;

Нажмите кнопку вниз и выберите «включить/выключить реле». Если Включение Реле выключено, будет отображаться «OFF», чтобы напомнить реле о отключении.

Длительное нажатие кнопки «вверх» для настройки состояния ЖК-подсветки (L-P), выключение: подсветка всегда включена, включение: подсветка будет выключена автоматически через 5-10 минут;

Нажмите кнопку SET (SET), чтобы ввести настройки параметров.

Расчет процентного напряжения: Напряжение батареи/(верхний предел напряжения-нижний предел напряжения).

5. Дополнительные функции

A) функция записи времени зарядки: Если Контроль времени зарядки не включен, продукт будет записывать Полное время. При входе в интерфейс отображения времени время зарядки будет отображаться в мерцании;Очистите интерфейс дисплея после выхода или при включении следующей зарядки (проводимость реле);

B) Автоматическое определение параметров: когда параметры установлены и выключены, если нижнее напряжение DN ≥ верхнее напряжение вверх, система начнет мигать «ERR», чтобы напомнить;

C) обнаружение доступа к батарее: этот продукт прикреплен к батарее. Если аккумулятор не подключен, система отобразит «nbE» в нисходящей ссылке, чтобы напомнить;

6. Общий анализ неисправностей

В: какой уровень V подходит для использования?Сколько напряжения в этот модуль подходит?

A: Эта модель подходит для использования в диапазоне минимум 6 в, максимальное напряжение 60 в, максимальный уровень расходов 48 В, потому что аккумулятор 48 в полностью заряжен при напряжении около 60 в, тогда Высокая будет гореть, если ваш аккумулятор выше 48 в, пожалуйста, выберите другие модели.

Вопрос: реле треснет после включения!Мигающие огни?

О: это слишком большой зарядный ток, или потому, что емкость аккумулятора слишком мала, чтобы сразу достичь верхнего предела напряжения, отключения электрического реле, отключения, нижний предел напряжения, напряжение и быстро упали, чтобы начать зарядку и цикл, На данный момент вы имеете для того, чтобы уменьшить зарядный ток никель-металл и зарядный ток никель-металл-как правило, емкость аккумулятора одного уже более десяти до 1,5, как, например, 20 ah батарея зарядный ток никель-металл-на Высота каблука примерно 2-3 а пост!Обратите внимание, что высокая токовая зарядка может привести к нагреву батареи, ускоренному старению, выпуклому и даже взрыву!

В: какой контроль?Может ли автоматический цикл зарядки?Можете ли вы зарядить его во время использования?Можете ли вы ограничивать ток?

О: это контроль напряжения. Например, для установки напряжения нижний предел в 12,0 V и напряжение верхний предел в 14,5 V. В тех случаях, когда напряжение достигает 14,5 V, мощность будет отрезать. В тех случаях, когда напряжение падает до 12,0 V, реле закроет снова и снова начнет заряжаться.Можно использовать во время зарядки, режим управления напряжением только для выключения и включения, не может ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства!

В: Можно ли заряжать батарею 24 В с батареей 12 В или 48 В с батареей 12 В?

Ответ: это простой контроллер напряжения, только играющий роль переключателя, не может изменить напряжение для зарядки аккумулятора, поэтому вы хотите зарядить какой аккумулятор будет готов к тому, какое зарядное устройство!Обязательно!
