Введение

ICESugar-nano-это плата разработки FPGA с открытым исходным кодом, основанная на iCE40LP1k-CM36 решетки, разработанной и изготовленной Muse Lab. Он полностью поддерживается инструментами с открытым исходным кодом (yosys & nextpnr & icestorm). Все IOs светодиодные с 3 стандартными разъемами PMOD.

Встроенный отладчик iCELink на основе ARM Mbed maplink поддерживает программирование перетаскивания. Вы можете просто перетащите битстрим FPGA в виртуальный диск для программирования. Кроме того, iCELink предоставляет Регулируемые часы для FPGA и дополнительный последовательный порт USB CDC для прямого подключения к FPGA. Только с помощью одного TYPE-C кабеля, вы можете начать разработку и тестирование платы.

Особенности

● Главный чип iCE40LP1k, 1280 LUT/8KB SRAM/PLL ● встроенный отладчик iCELink, поддержка программирования и последовательного порта USB CDC ● вывод 14 применимых IOs с одним разъемом 2*6 Pin PMOD и двумя разъемами 1*6 Pins PMOD ● полностью Используйте цепочку инструментов с открытым исходным кодом для разработки ● бортовой SPI-Flash W25Q16 2 Мб

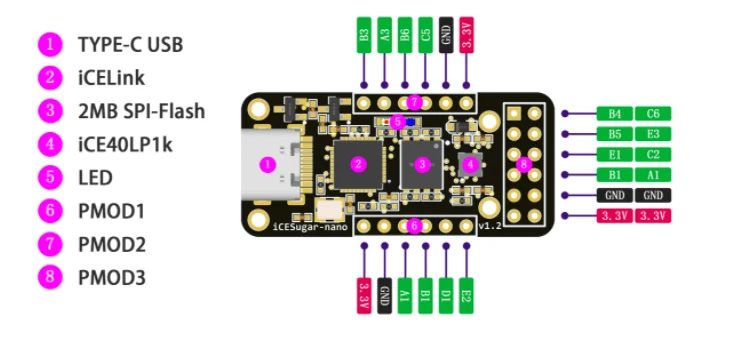

Схема

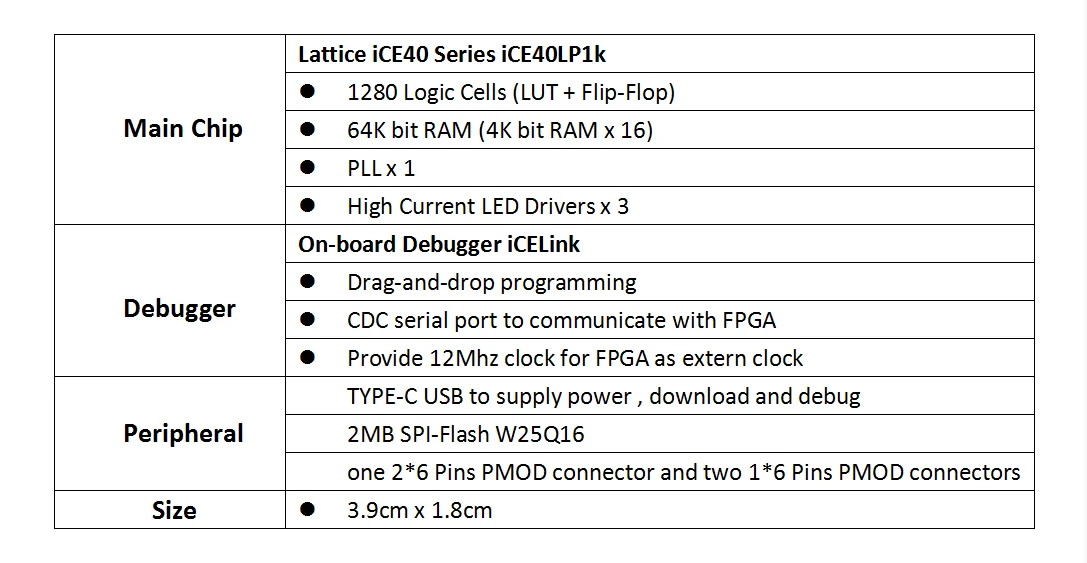

Параметры

Документы

ICESugar-nano Repo http://github.com/wuxx/icesugar-nano

RTL toolchain http://www.clifford.at/icestorm/

Прошивка toolchain //xpack.github.io/riscv-none-embed-gcc/install/ //www.sifive.com/software

Примеры //github.com/damdoy/ice40_ultraplus_examples //github.com/icebreaker-fpga/icebreaker-examples

SpinalHDL //spinalhdl.github.io/SpinalDoc-RTD/SpinalHDL/Getting%20Started/index.html

Список доставки

● ICESugar-nano Development Board * 1

● TPYE-C кабель * 1
