Описание:

1.100% Высокое качество абсолютно новый

2. Эта серия продуктов основана на самых передовых современных теориях управления с использованием микрокомпьютера с одним чипом управления

3. Интеллектуальный инструмент контроля температуры с функцией самостоятельной настройки PID (автоматическая оптимизация)

4. Для использования в духовке, назначения, печи, инкубатора контроля температуры

5. Используется в различных it-отраслях для контроля и контроля температуры процесса

Параметр:

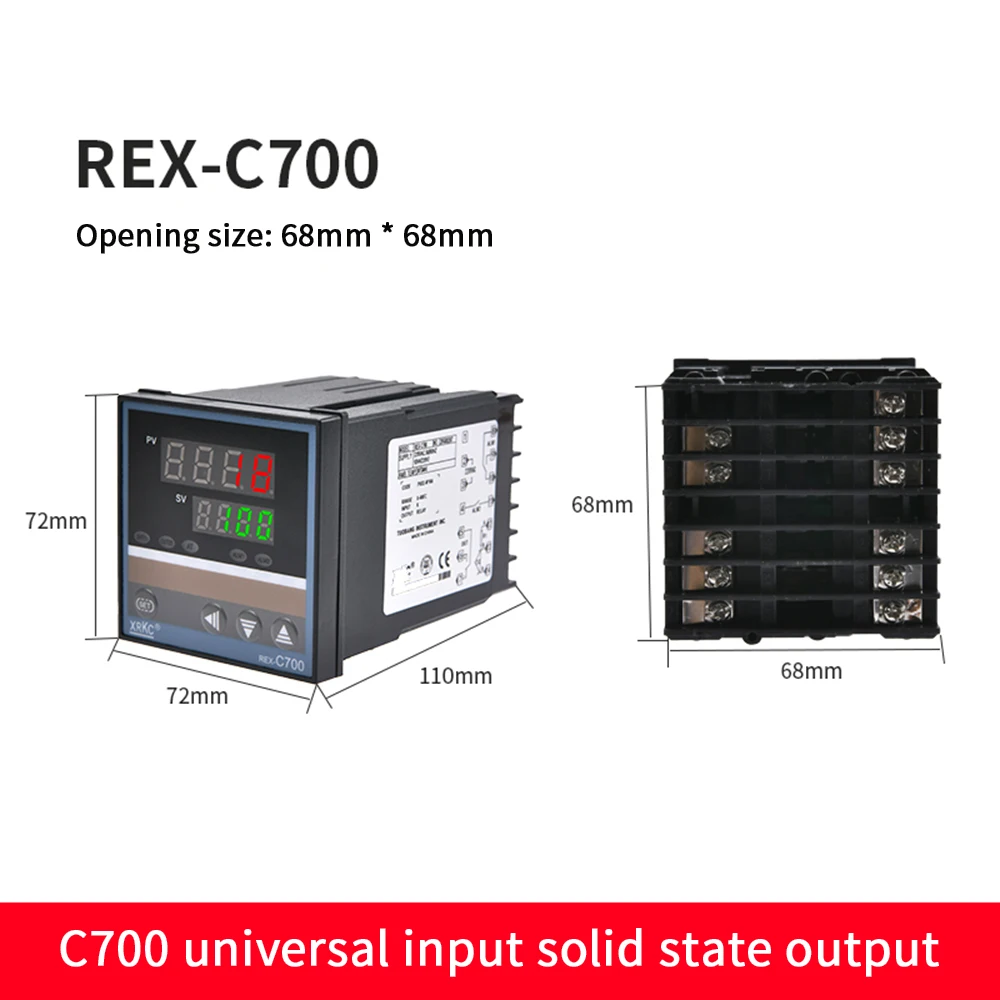

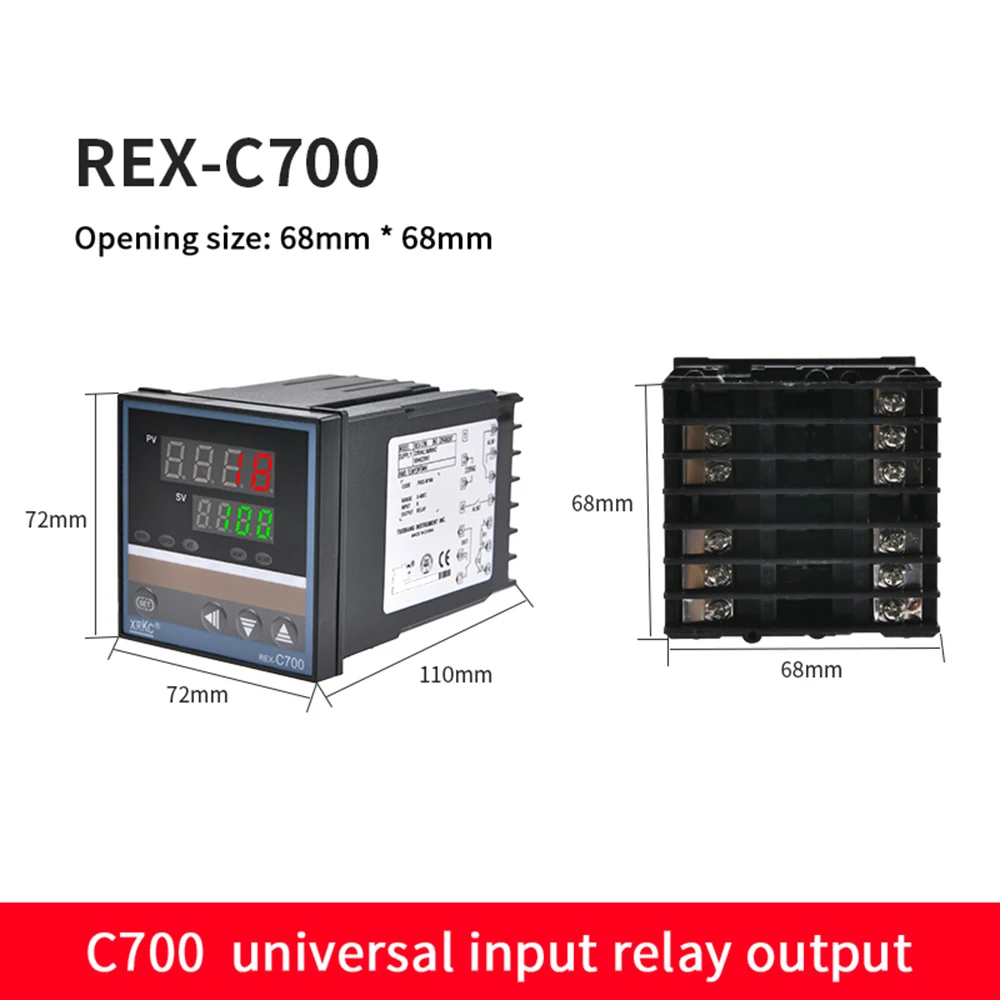

Размеры: 11x7,2x7,2 см

1. Погрешность измерения: 3 уровня: 1% + 1 слово, 0.5% ± 1 слово, 0.2% ± 1 слово.

Дополнительная ошибка компенсации холодного соединения: в пределах 0 ~ 50 ℃, ≤ ± 2 ℃, температурный коэффициент ≤ 0.05%/℃

2. Диапазон измерения цифрового дисплея: один 1999 ~ 9999, -199 ~ 9999 два вида.

3. Диапазон сигнала тревоги: свободно установите полный диапазон.

4. Выходная контактная мощность реле: 3A/220 В, резистивный или указанный.

5. Сигнал триггера SCR: 15/40 u S или Номинальный 100 мА, мгновенный IA (самозапуск). 6. Выходной сигнал твердотельного реле: 15 ± 3 В/3 0ма.

7. Рабочий Источник питания: 22oV ~ ± 10% 50HZ Потребляемая мощность: 4W.

8. Рабочая среда: 0 ~ 50 ℃, относительная влажность 35% ~ 85% RH, некоррозионная и отсутствие сильного электромагнитного поля излучения.

Меры предосторожности:

1. Проверьте, соответствуют ли параметры номера указателя и напряжение источника питания заказанному датчику.

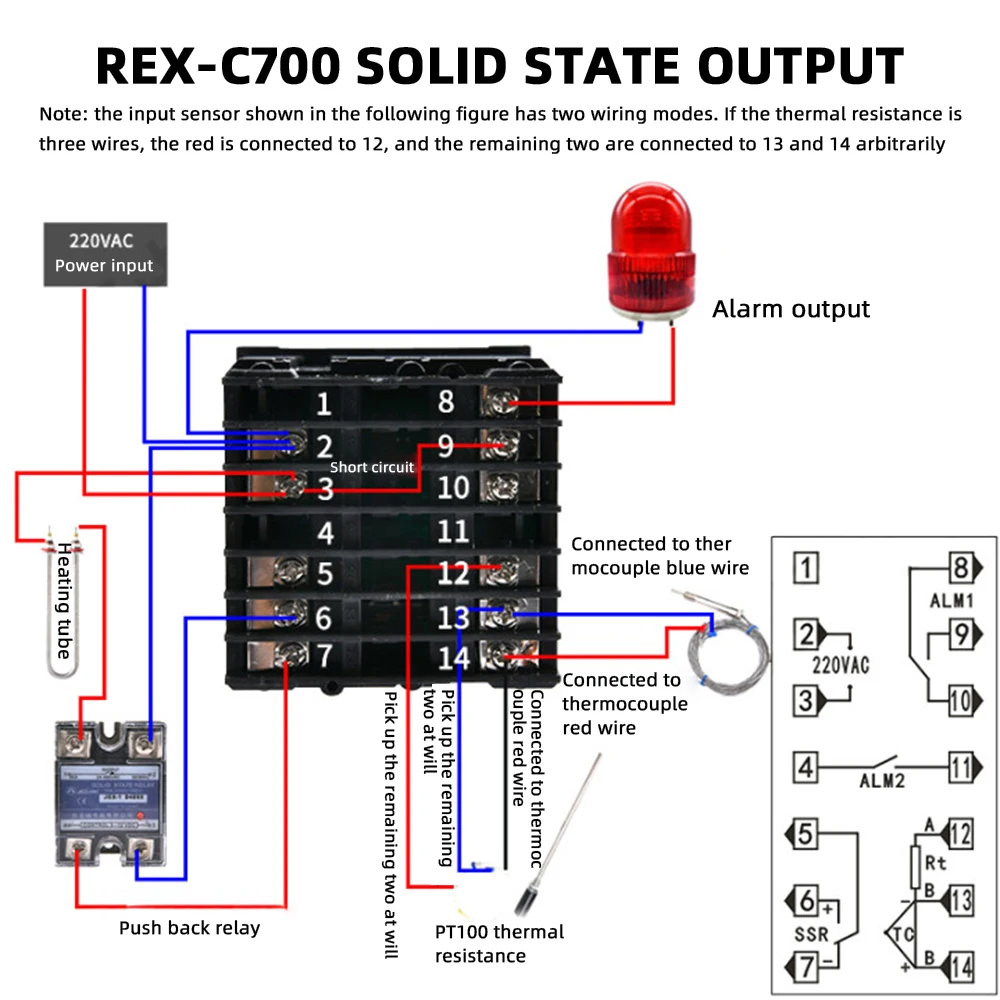

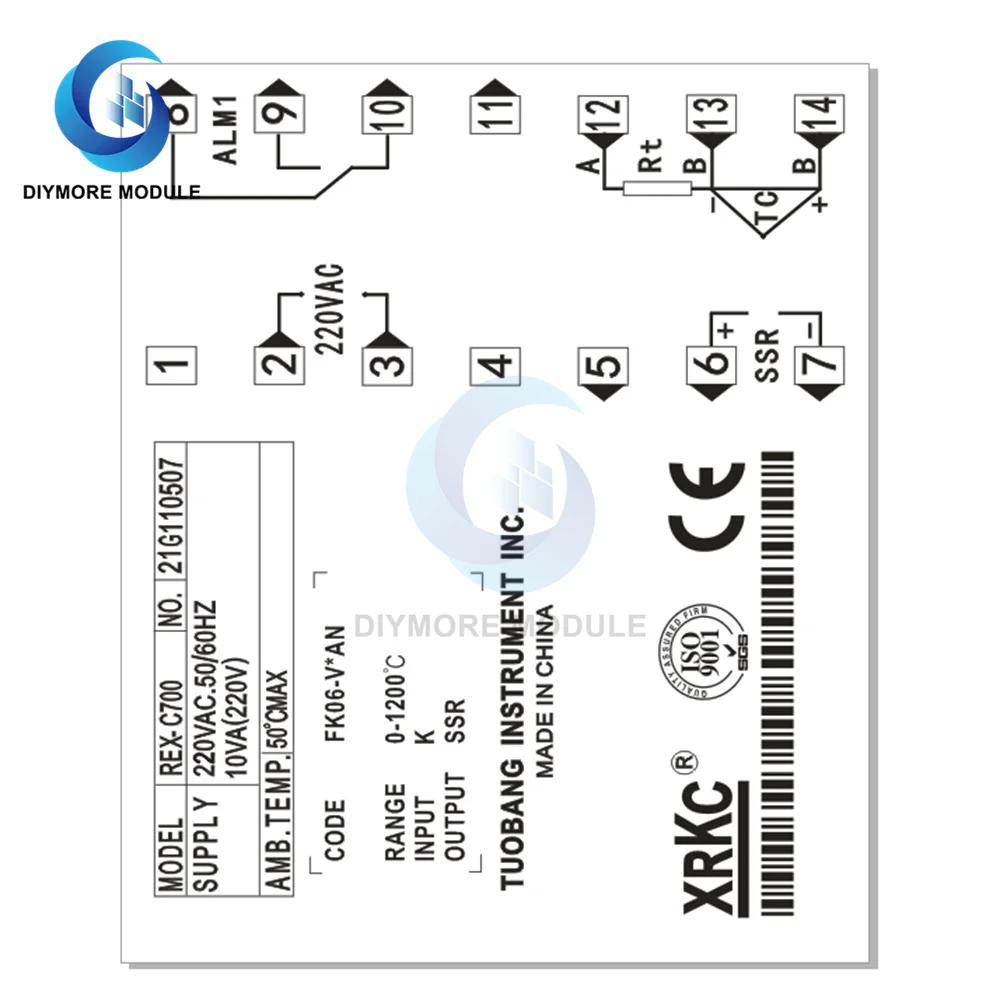

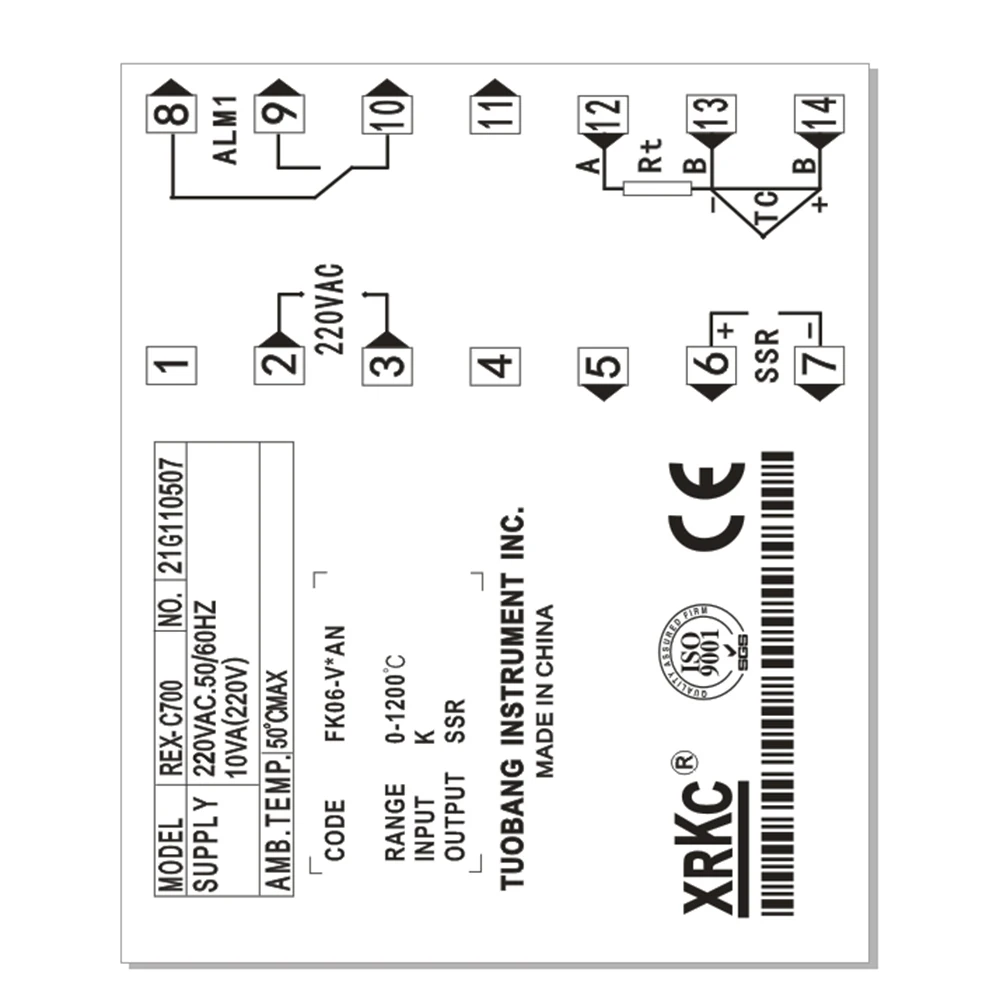

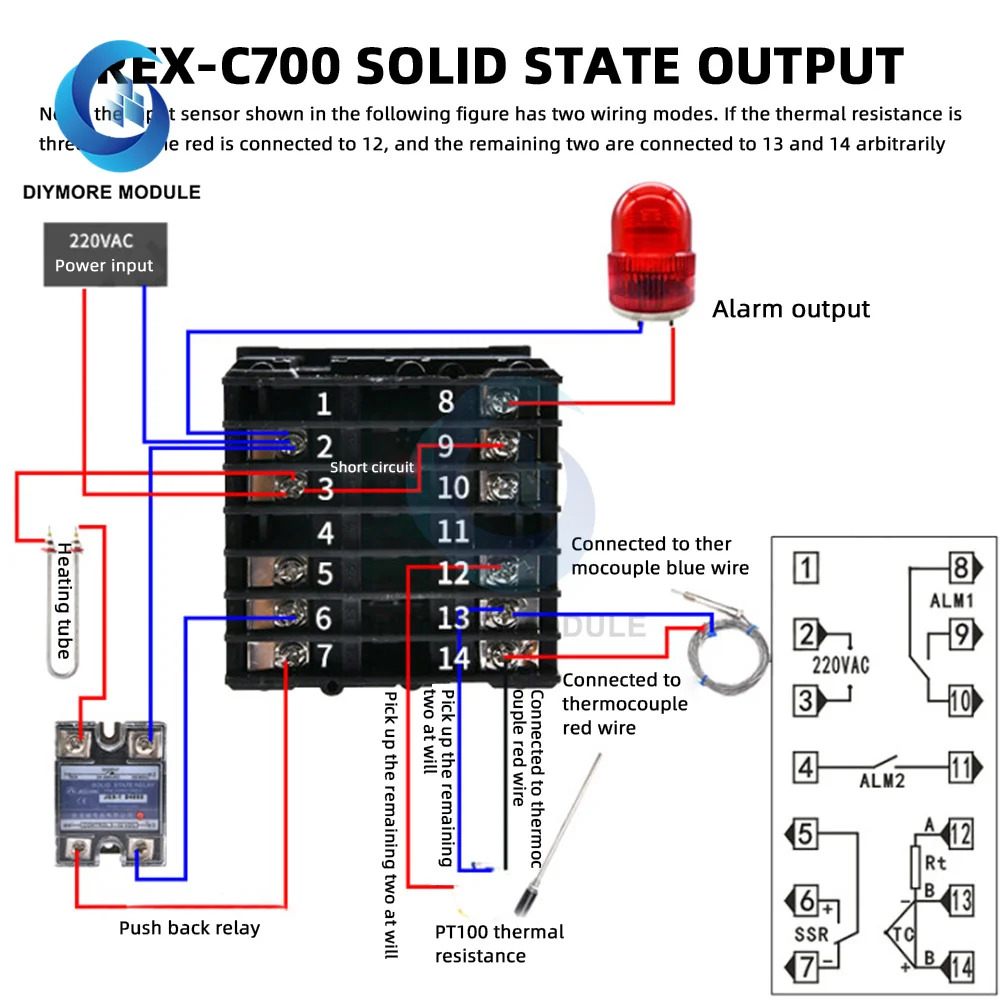

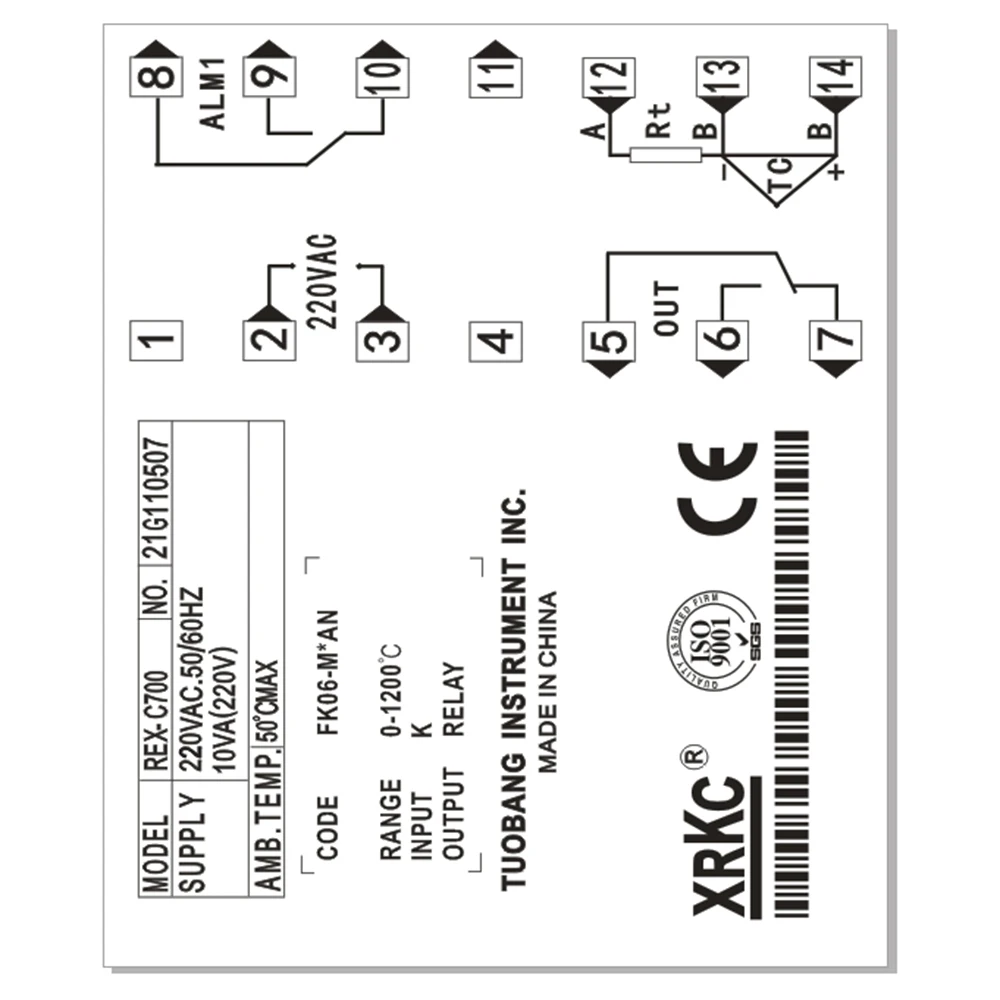

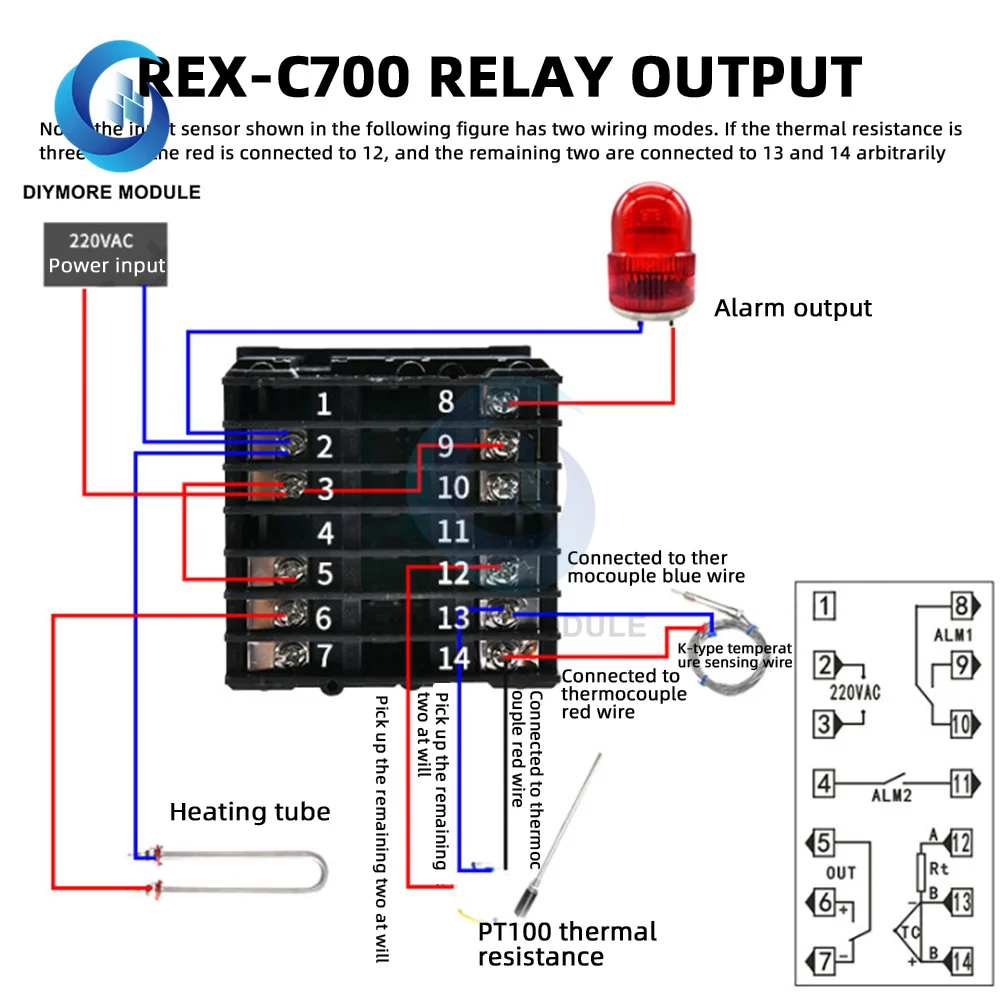

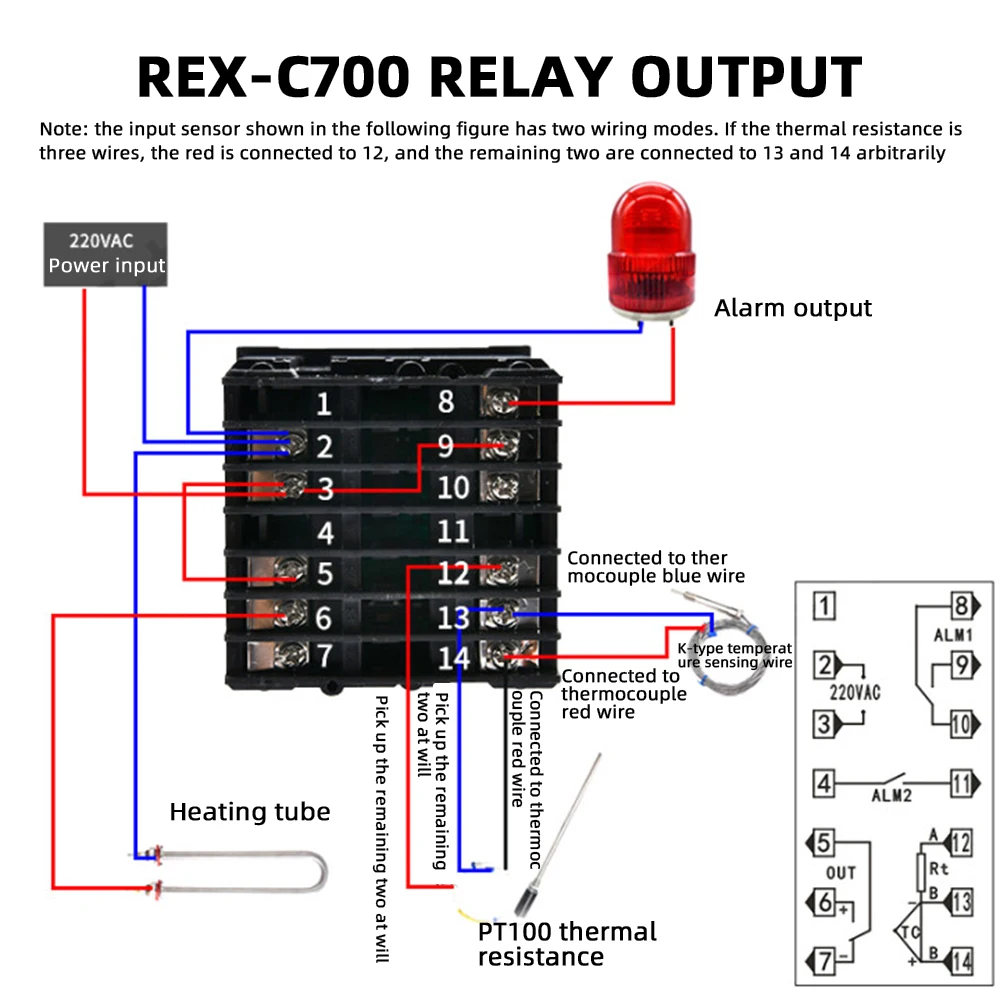

2. Провод правильно в соответствии с схемой проводки.

3. Для входного сигнала термопары Используйте провод компенсации того же материала, что и провод термопары.

4. Для входного сигнала теплового сопротивления, пожалуйста, используйте ту же спецификацию и провод с низким сопротивлением, и длина трех проводов должна быть такой же, как это возможно.

5. Обратите особое внимание на входную линию питания и сигнальную входную линию датчика, чтобы не путать и не подключать неправильно, в противном случае весь инструмент будет сгореть и быть сбитым.

Не подлежит ремонту. Выходные клеммы не могут быть коротко замыканы сильными токами.

6. Линия электропитания и сигнальная линия прибора должны быть отделены от высокотоковой выходной линии как можно больше, чтобы уменьшить влияние электромагнитного излучения на приборе.

Если это неизбежно, попробуйте использовать экранированный провод для подключения инструмента.

Простой ремонт проблем:

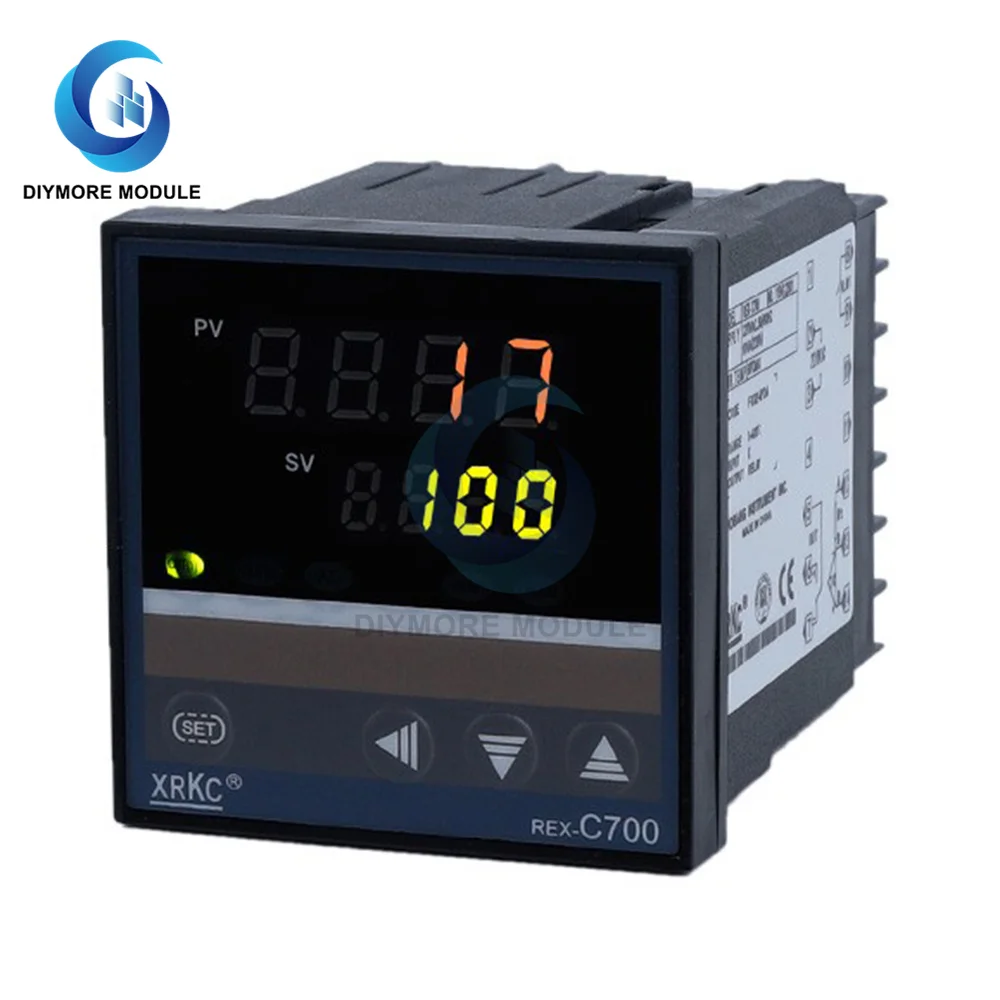

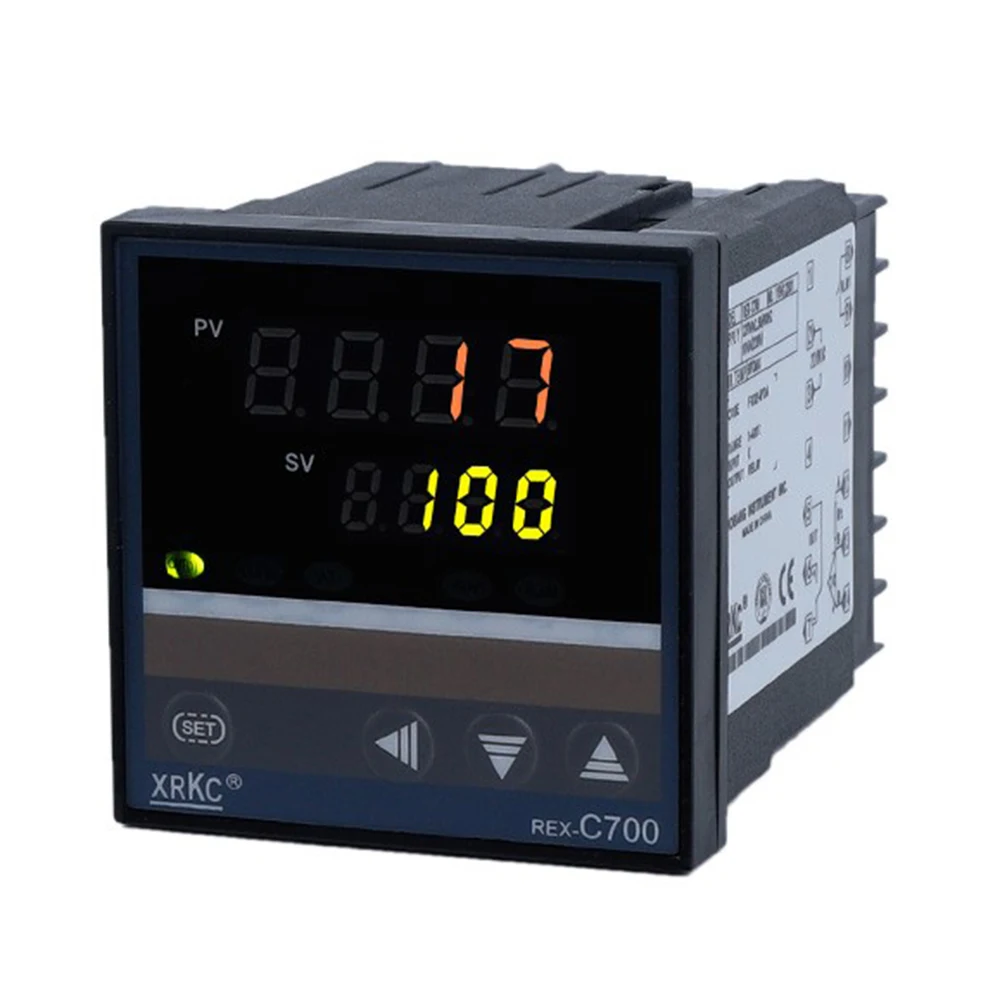

После подключения соответствующей линии питания, линии датчика и линии управления выходом в соответствии со спецификациями счетчика, PV окно счетчика будет отображать измеренное значение после включения питания, и SV окно будет отображать заданное значение, и в то же время он войдет в состояние автоматического контроля температуры.

1. Если вы считаете, что индикатор является ненормальным, пожалуйста, проверьте датчик и проводку.

2. Отображение различных функций и выходных показаний на приборной панели является нормальным, и когда прибор выходит из-под контроля, пожалуйста, проверьте, правильно ли подключена линия управления выходом, является ли внешняя нагрузка короткой, открытой или неправильной проводкой, И т. Д. Проверьте, горит ли медная фольга выходного терминала и резистор защиты выхода.

Посылка включает в себя:

Контроллер температуры * 1 (термопары и датчик необходимо приобретать отдельно)

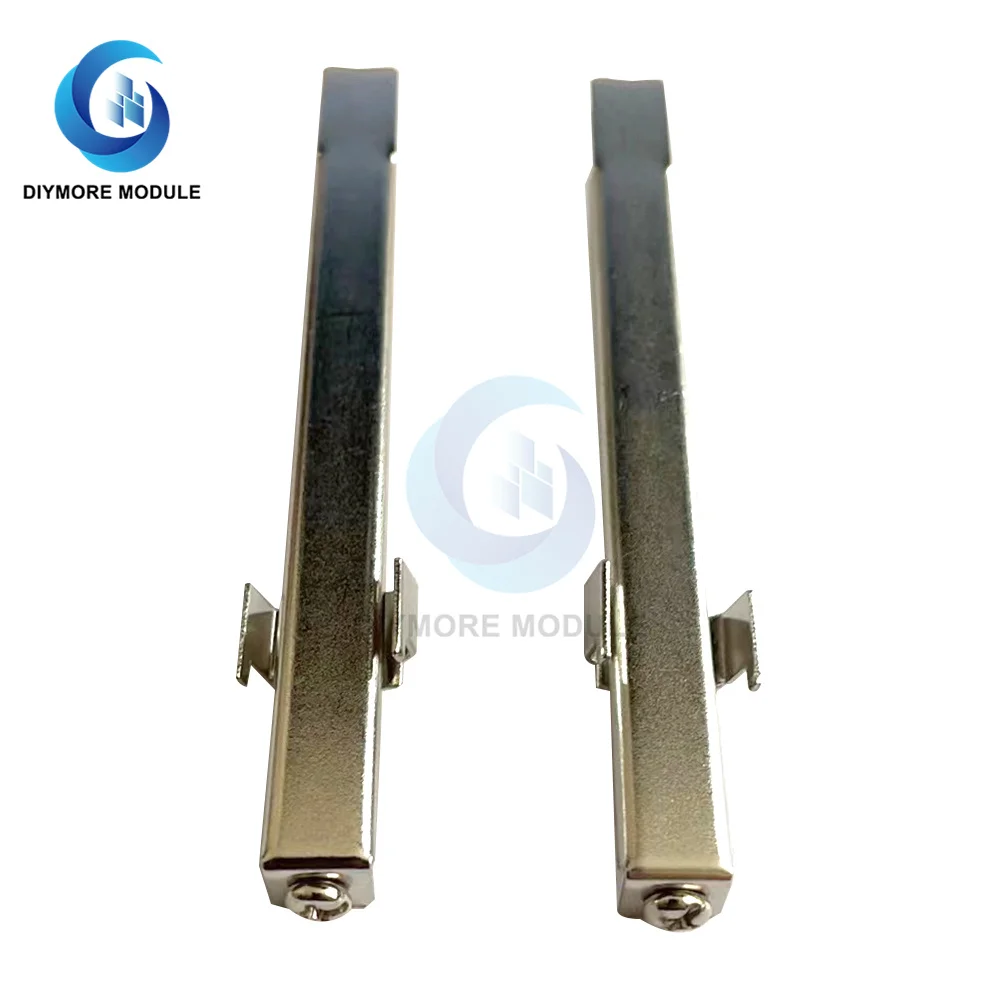

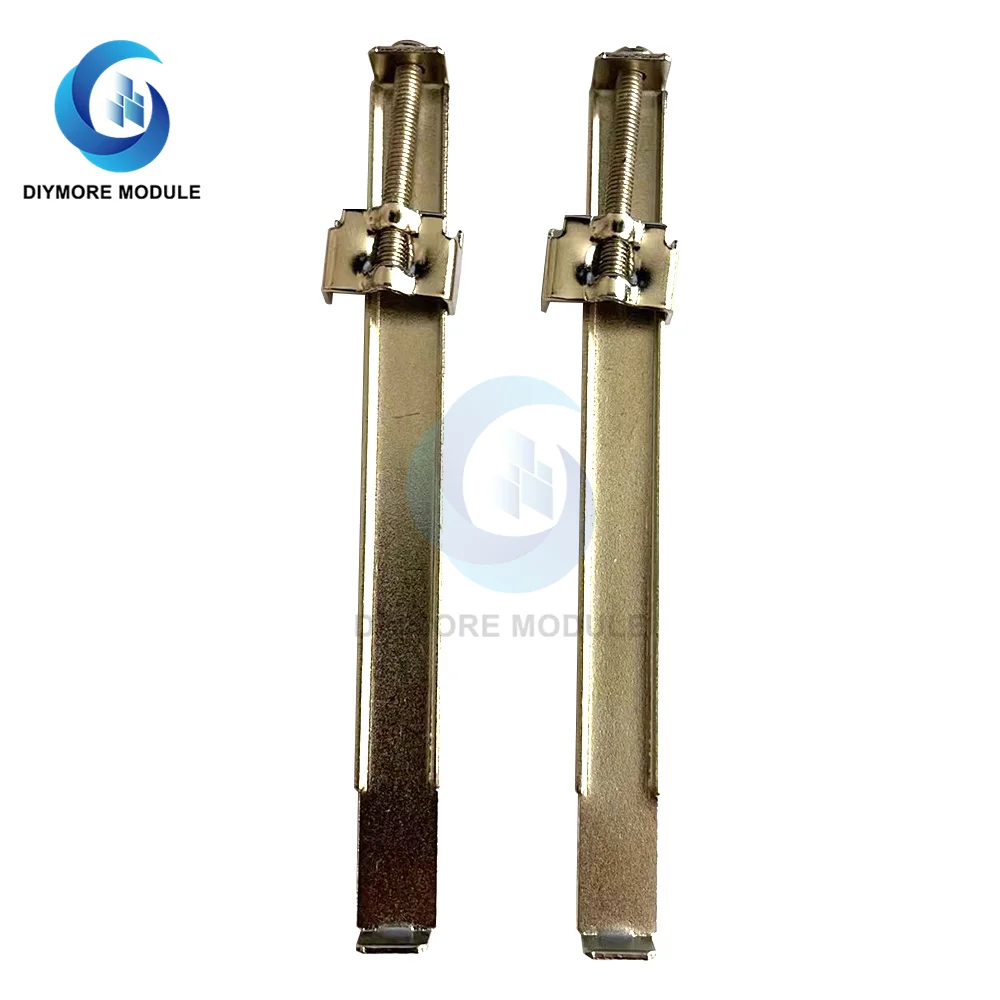

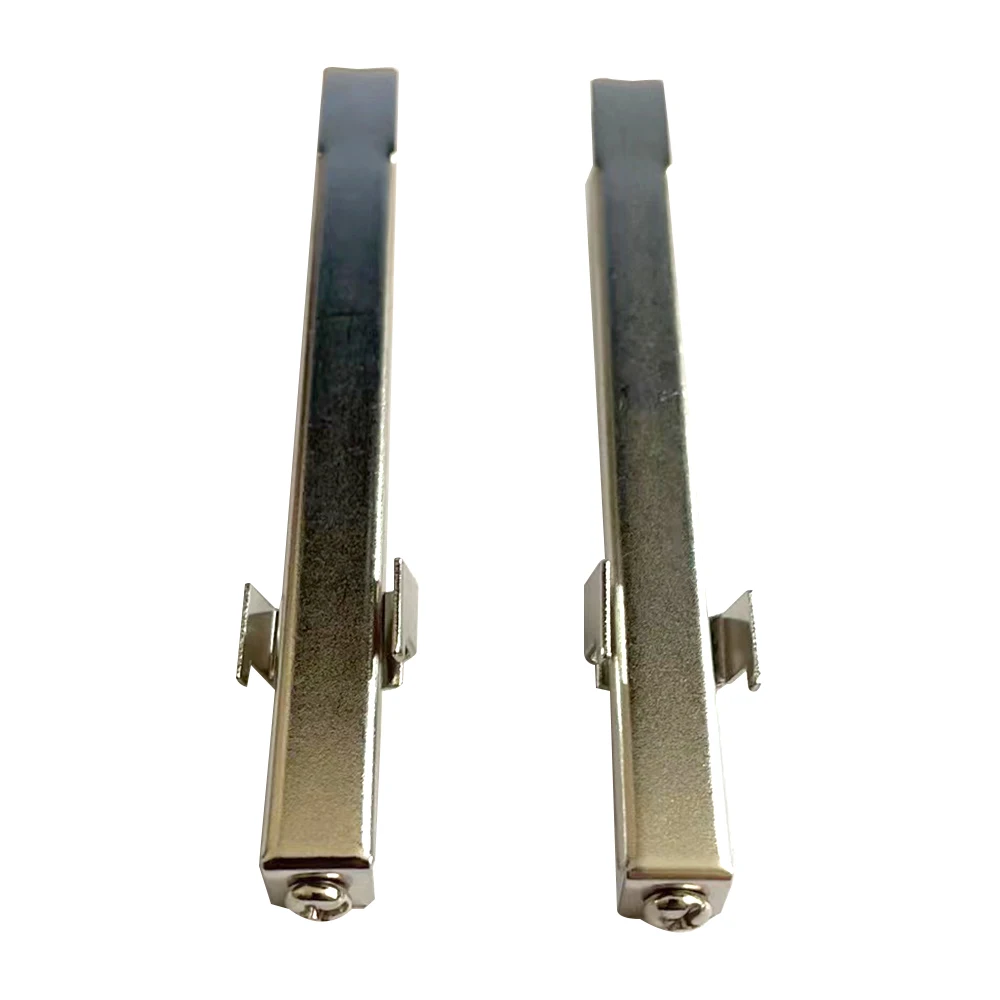

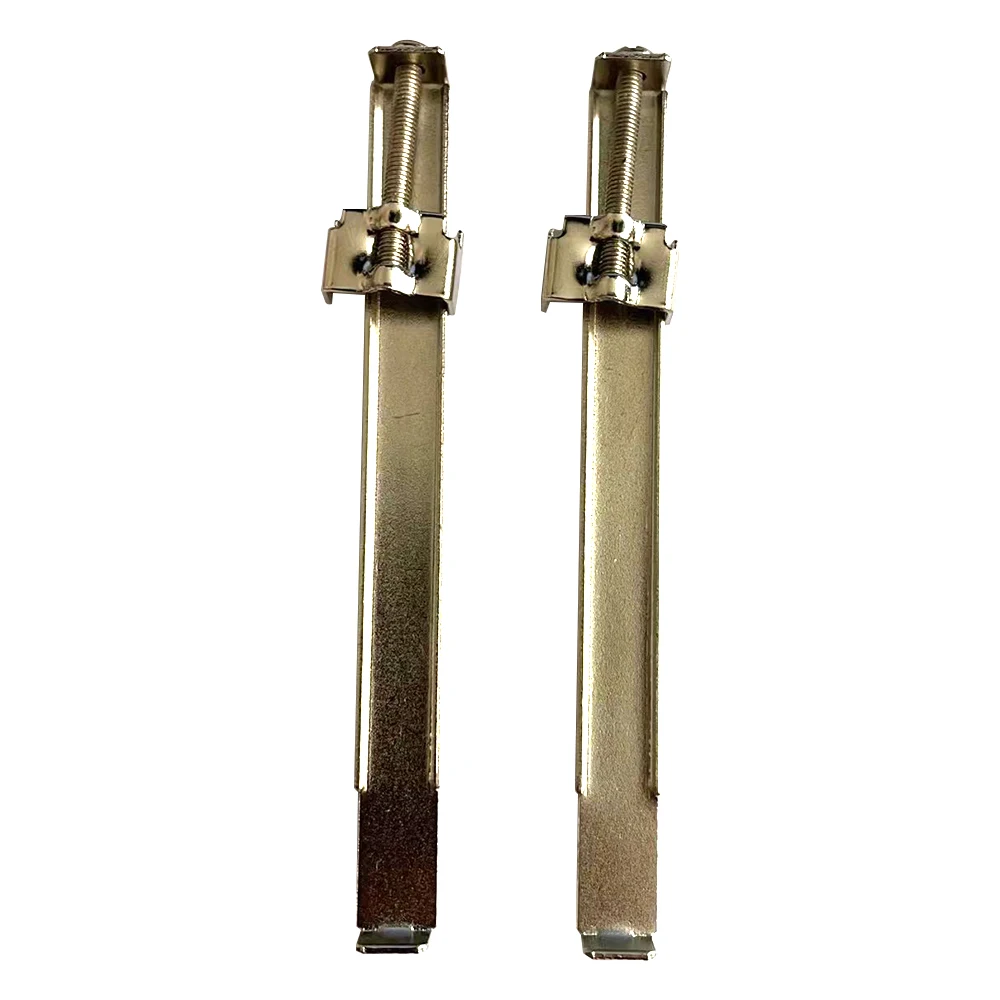

Пряжка * 2

Руководство * 1
