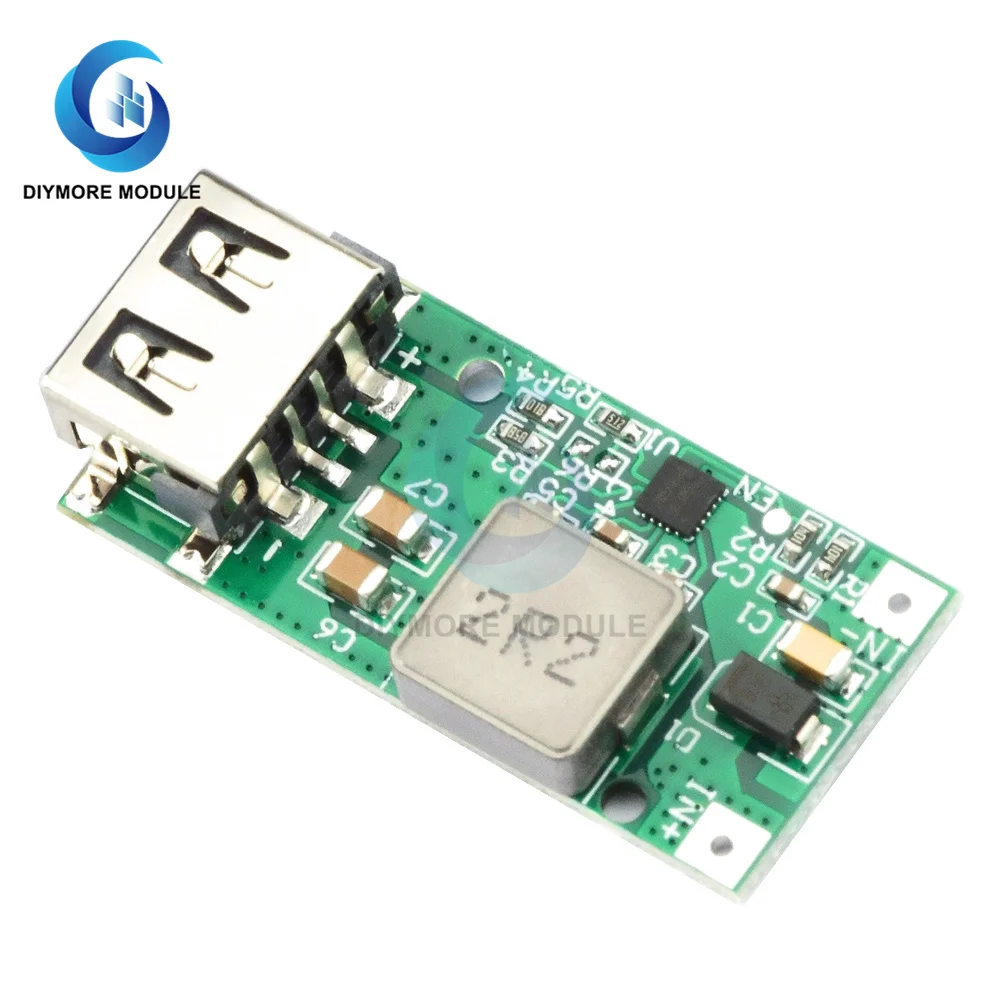

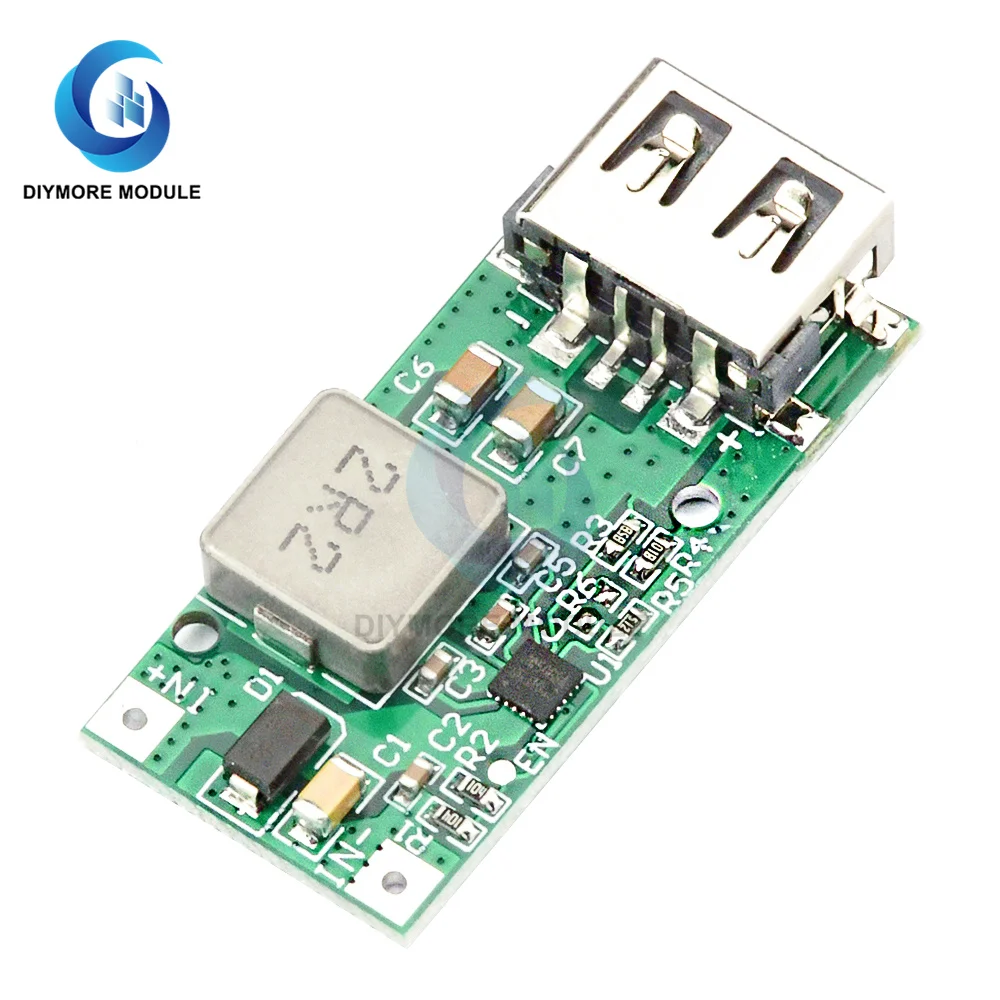

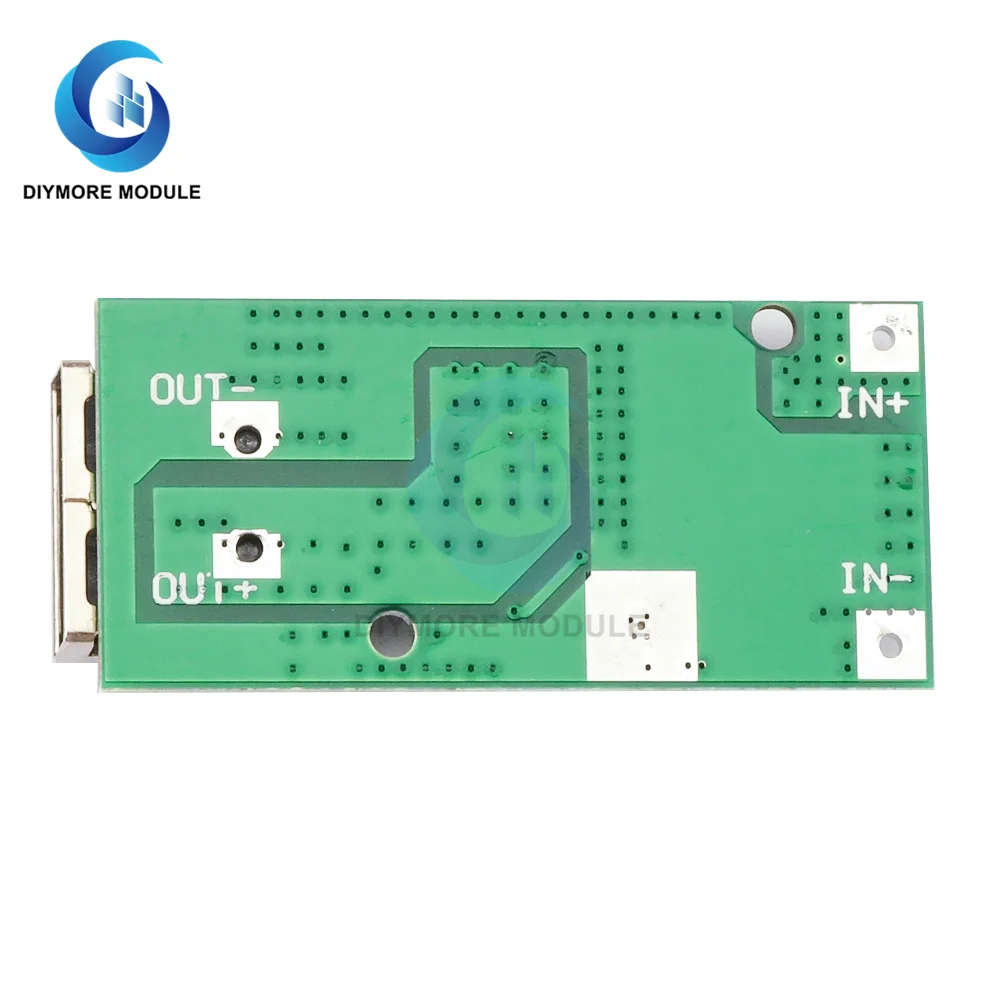

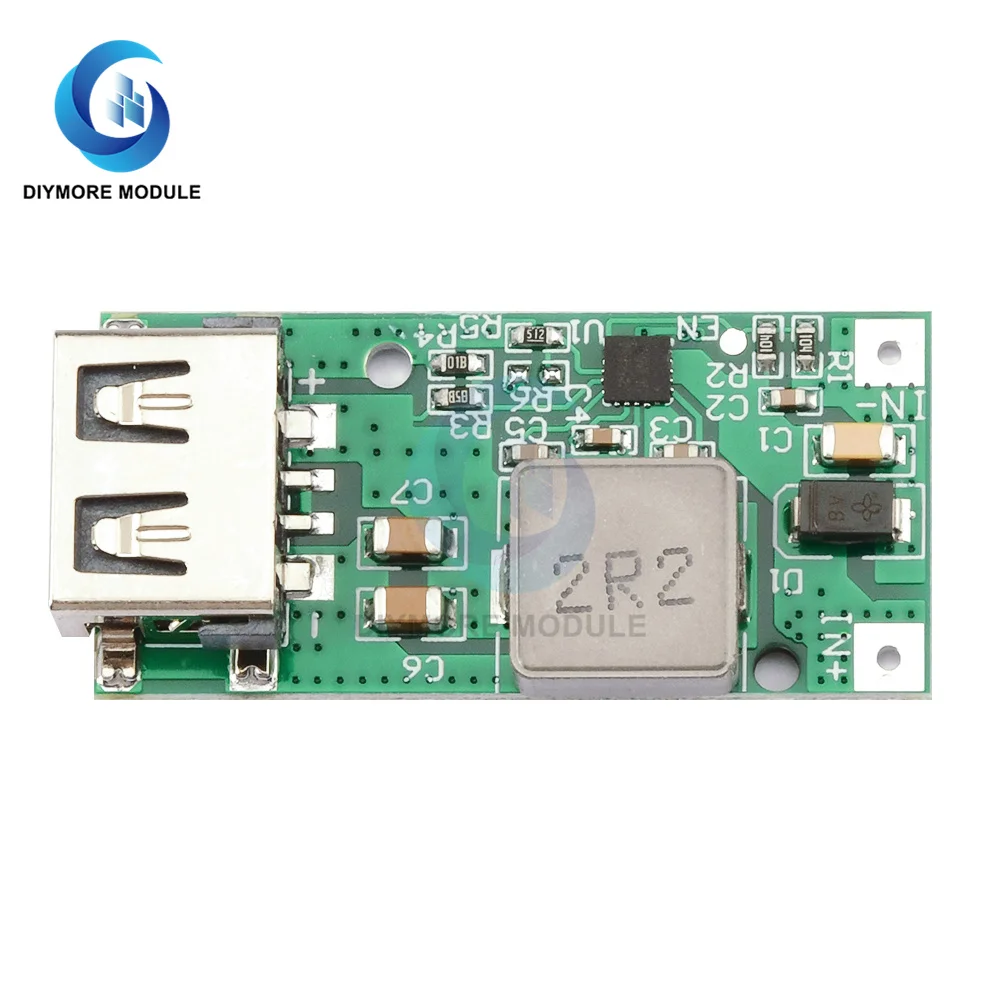

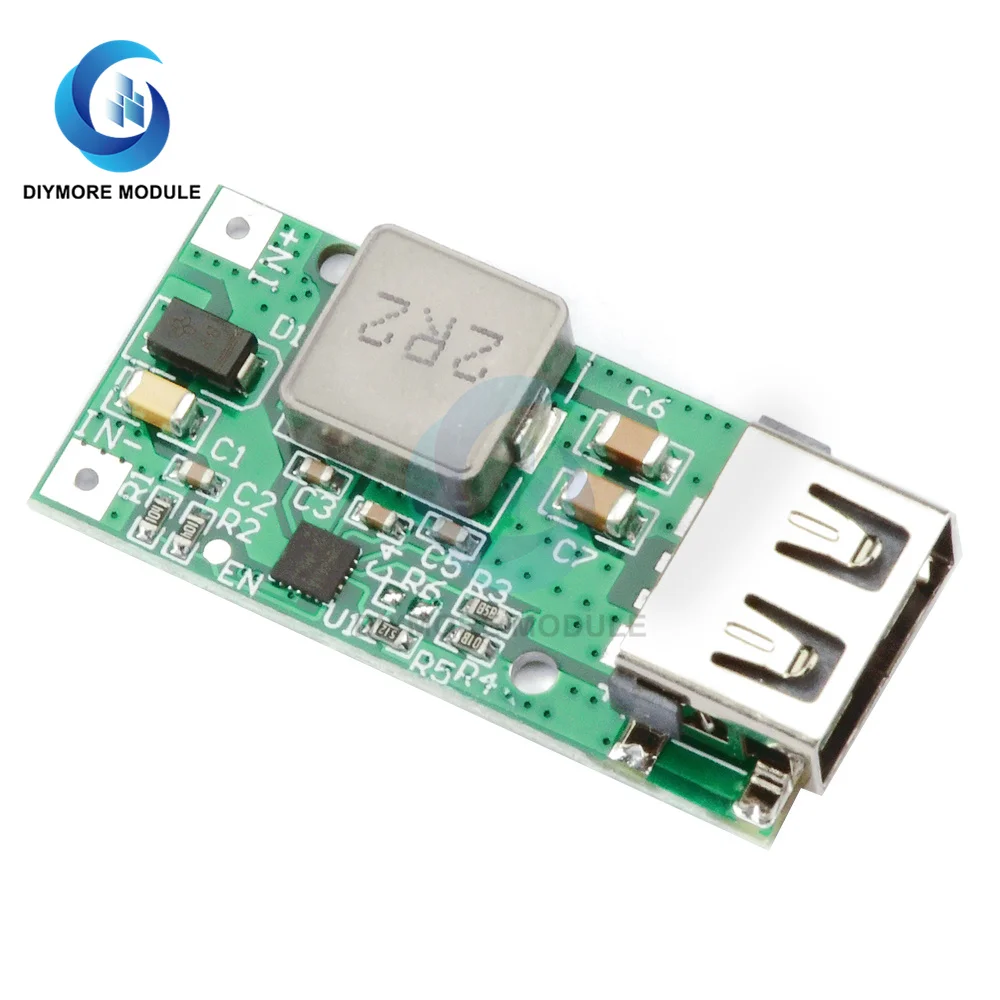

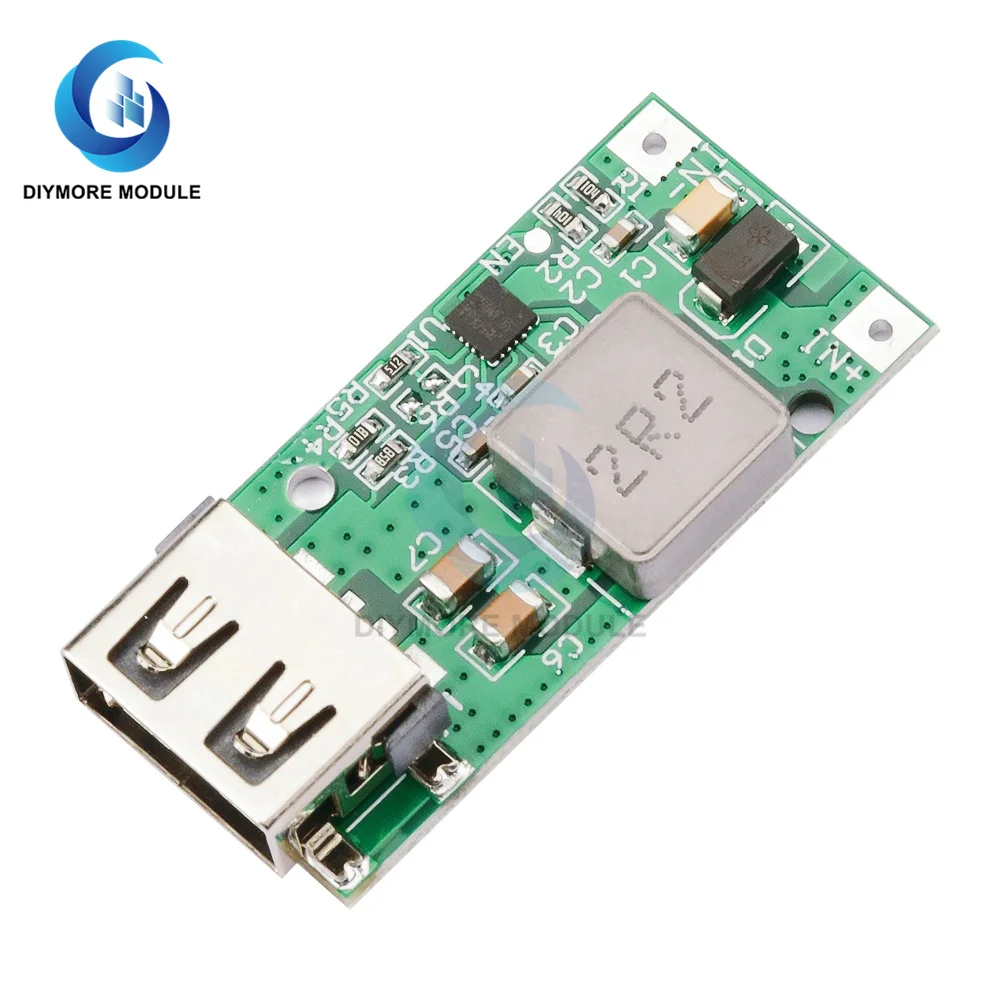

DC-DC высокого тока синхронный детектор понижающий модуль 7V-21V постоянного тока до 5V5A зарядный модуль

Описание:

1: широко используется

2: низкий ток в режиме ожидания

3: встроенная защита от перегрева, защита от перегрузки по току, защита от короткого замыкания

4: Встроенный мягкий старт

5: Высокая эффективность: до 98% (конкретное значение связано с входным напряжением, выходным напряжением и выходным током)

DC-DC неизолированный синхронный понижающий модуль выпрямителя

Широкое входное напряжение: 7-21 в

Выходное напряжение: 5 В

Выходной ток: 5A (макс.) (5A может работать в течение длительного времени, измеряется при комнатной температуре 25 градусов; Если температура окружающей среды слишком высока, необходимо усилить рассеивание тепла)

Типичная Рабочая частота: 500 кГц

Высокая эффективность: до 98% (конкретное значение связано с входным напряжением, выходным напряжением и выходным током)

Низкий ток в режиме ожидания

Встроенная защита от перегрева

Защита от избыточной силы тока

Защита от короткого замыкания

После защиты источник питания должен быть отключен и перезапущен;

Встроенный мягкий старт

С EN enable terminal, после того, как R2 резистор на модуле удален, EN является включенным контактом, и логика Высокая и эффективная

Рабочая температура: Промышленный класс (от-40 ℃ до + 85 ℃)

Объем модуля: 37*18*8 мм

Инструкции:

1. Сначала Подключите соединительную линию между модулем и источником питания, а затем включите питание. Помните! Помните! (Если входной терминал подключен к электричеству, он подвержен искрению, особенно когда входное напряжение источника питания высокое, прокладка модуля может быть даже сожжена).

2. После выбора подходящего источника питания Используйте мультиметр или Вольтметр для измерения того, соответствует ли выходное напряжение модуля напряжению, требуемому устройством.

3. Подключите электрическое оборудование или (нагрузка) к выходу модуля.

4. Кабель USB, подключенный к этому модулю, должен быть максимально коротким и толстым, в противном случае потеря будет большой при прохождении через большой ток, и реальные параметры не будут достигать.

5. Реальный выходной ток определяется нагрузкой. Нет необходимости беспокоиться о том, что ток 5A повредит устройство 2A. Лучше применять к продуктам, которые на самом деле нуждаются менее чем в 5А.

Упаковка включает:

1 * Модуль buck
