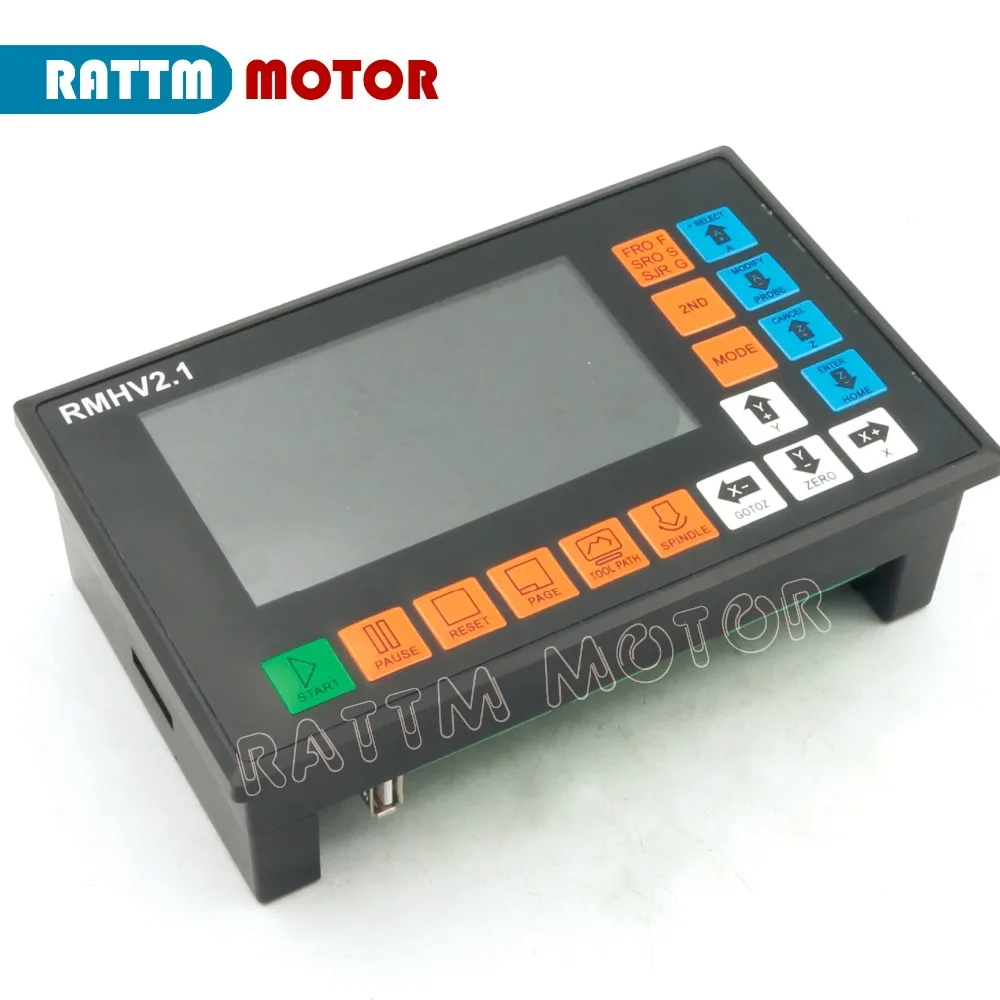

「 Европейский НДС 」 4-осевой RHMV3.1 500 кГц G-код Автономный контроллер 4 3 дюйма

「 Европейский НДС 」 4-осевой RHMV3.1 500 кГц G-код Автономный контроллер 4 3 дюйма

Хорошие новости:У нас есть склад в некоторых странах, проверьте как сильфоны

Посылка включает:

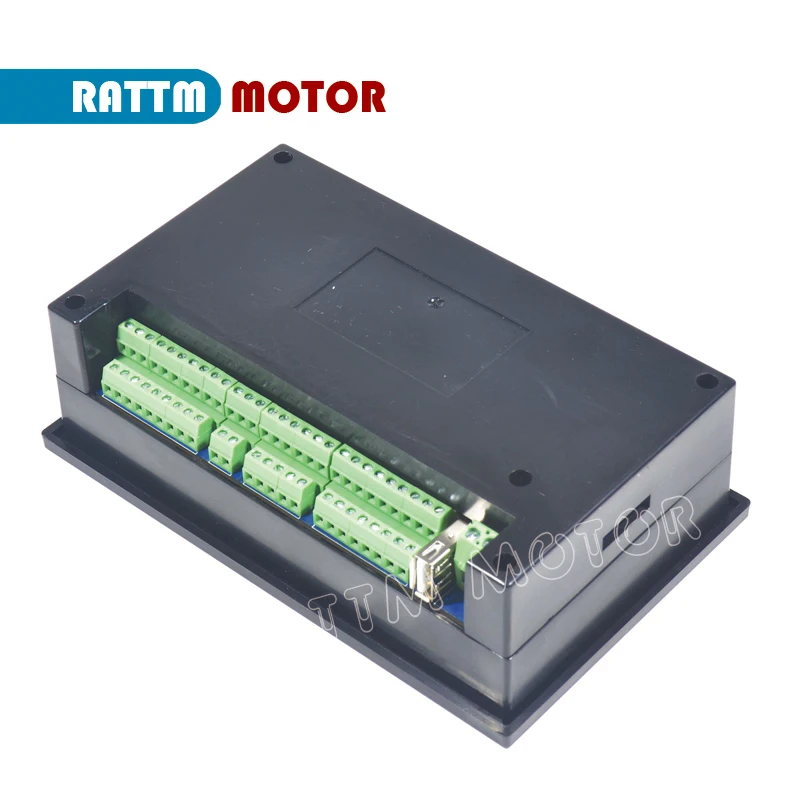

1x4 оси ЧПУ контроллер движения (RMHV3.1)

1 x USB флэш-накопитель 8 Гб

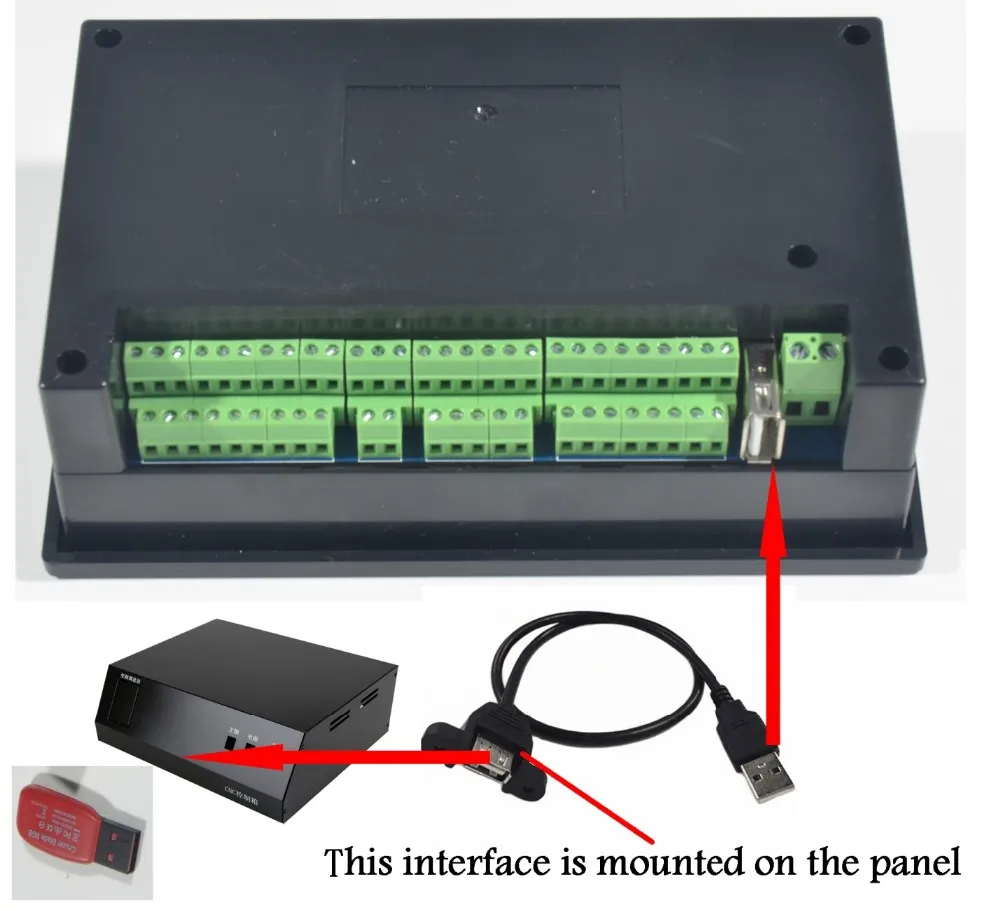

1 х USB удлинитель

Руководство на английском языке будет отправлено на вашу электронную почту.

I. 4 оси PLC контроллер 500 кГц off-line

1,1) введение продукта

В DDCSV1-4 оси и 4 оси motion контроллер, которая была
Исследовано и разработано более быстрым ЧПУ в течение четырех лет. Контроль
Период каждой позиции составляет всего 4 миллисекунды, с высоким контролем
Точность. Самый высокий одноосный выходной Пульс 500 кГц и пульс
Ширину можно регулировать. Поддерживает общий шаговый двигатель и сервопривод
Мотор.

Система числового управления DDCSV1 использует систему проектирования ARM + FPGA.
Рука может закончить часть интерфейса и кода человека-компьютера
Анализ и FPGA могут закончить часть основного алгоритма и
Контроль импульсного генерирования, с разумным дизайном, надежным контролем и
Легкая работа.

Структура макета панели DDCSV1 является рациональной. Общий off-line
Работа может быть завершена только 17 ключами и поддерживает FANUC с
Высокая Универсальность, чтобы быть совместимым с набором кодов G.

Эта специфика вводит метод работы катализатора
Специальная автономная система чпу, DDCSV1 и подключение станка как
А также спецификации работы. Большим количеством графического представления и
Примеры, использование может быстро научиться использовать систему ЧПУ DDCSV1.

1,2) параметры производительности продукта

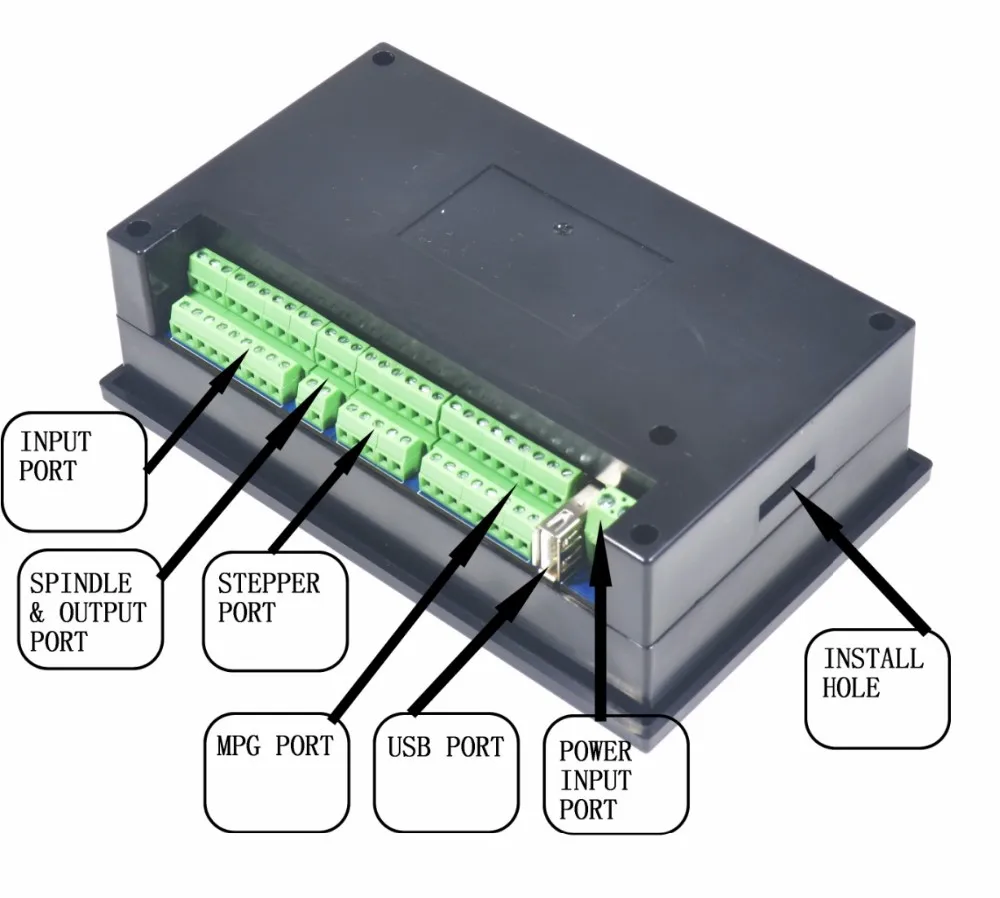

Обычный цифровой входной интерфейс 16-circuitoptocoupler муфта изоляции

Обычные цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства

Выходной интерфейс порта управления шпинделя 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);

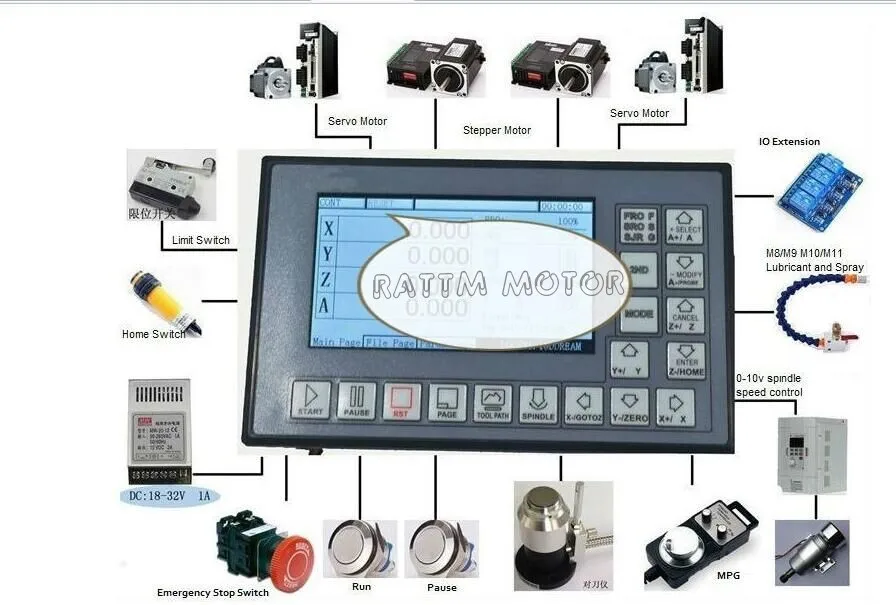

Поддержка управления шаговым двигателем с 4 осями, максимальная выходная мощность импульса одной оси составляет 500 кГц;

Основной чип управления ARM9;

Чип основного алгоритма FPGA;

4,3 дюймов TFT экран, разрешение экрана: 480*272;

17 операционных ключей;

Основное контрольное оборудование-18 в-32 В вход питания, емкость тока не должна быть ниже 0,5a;

Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;

Быть оснащен портом MPG и поддержкой цифрового дисплея MPG, а также поддержкой общего MPG на рынке

Поддержка клавиши панели с одноосным ручным управлением, ручным шагом и контактом;

Поддержка работы, чтобы быстро определить положение бега;

Поддержка нескольких систем координат (с автоматической функцией экономии в чехол power cut);

Поддержка функции сохранения данных автоматически после отключения питания (нажмите
Начните автоматически сохранять данные в операции, автоматически
Сохраните данные после отключения питания)
