ESP32-C3S 2 4 GHz WiFi BLE5.0 макетная плата ESP32 с двумя режимами BLE 5 0 модуль беспроводной

1 Обзор продукта

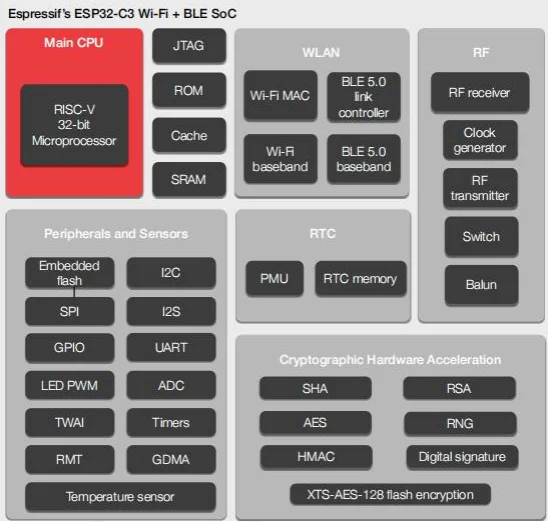

ESP-C3-32S-это модуль Wi-Fi, разработанный Ai-Thinker. Основной процессор этого модуля
ESP32-C3-это Wi-Fi + BLE комбинация чипов системного уровня (SoC), предназначенная для различных
Приложения, такие как Интернет вещей (IoT), мобильные устройства, носимая Электроника, умный дом и т. д. ESP32-C3 с ведущей в отрасли низкой мощностью и RF производительностью, поддержкой Wi-Fi
IEEE802.11b/g/n и BLE 5,0. ESP32-C3 чип оснащен RISC-V 32-разрядная
Одноядерный процессор, рабочая частота до 160 МГц. Чип-поддержка для создания модного
Вторичная разработка без использования других микроконтроллеров или процессоров. Чип имеет
Встроенный 400 КБ SRAM,384 Кб ROM, 8КБ RTC SRAM. Чип также поддерживает внешнюю вспышку
В то время как Он Встроенный 4 Мбит Flash. ESP32-C3 чип поддерживает различные низкое энергопотребление
Рабочее состояние, которое может удовлетворить требования к энергопотреблению различных приложений
Сценария. Уникальные функции чипа, такие как изящные часы, функция сверления, часы с динамическим напряжением
Функция регулировки частоты, и функция регулировки мощности на выходе RF может достичь наилучшего
Баланс между расстоянием связи, скоростью связи и энергопотреблением. ESP-C3-32S модуль обеспечивает множество периферийных интерфейсов, включая UART,PWM,
SPI,I2S,I2C,ADC, датчик температуры и 21 GPIOs. ESP-C3-32S имеет различные уникальные аппаратные механизмы безопасности.
Ускоритель шифрования поддерживает AES, SHA и RSA алгоритм. Среди них RNG, HMAC
И модуль цифровой подписи обеспечивает больше функций безопасности. Другие функции безопасности включают в себя
Шифрование вспышки и Проверка подписи загрузки se-cure и т. Д. Идеальный механизм безопасности
Позволяет идеально применять чип к различным продуктам шифрования. ESP-C3-32S поддержка низкомощного Bluetooth:Bluetooth5,Bluetooth сетка. Скорость Bluetooth
Поддержка: 125 кбит/с, 500 кбит/с, 1 Мбит/с, 2 Мбит/с. Поддержка расширения вещания, мульти-вещания, выбор канала.
1,1. Характеристики
    Полный Wi-Fi 802.11b/g/n,1T1R скорость передачи данных до 150 Мбит/с
 Поддержка BLE5.0 и поддержка скорости: 125 кбит/с, 500 кбит/с, 1 Мбит/с, 2 Мбит/с
32 32-битный RISC-V одноядерный процессор, поддерживает частоту часов до 160 МГц,С 400 КБ SRAM,384 Кб ROM, 8КБ RTC SRAM
 Поддержка UART/PWM/GPIO/ADC/I2C/I2S интерфейс, датчик температуры, счетчик импульсов
 SMD-38 посылка
 Интегрированный Wi-Fi MAC/ BB/RF/PA/LNA/BLE
 Поддерживает несколько режимов сна, глубокий электрический ток сна составляет менее 5uA
 Скорость UART до 5 Мбит/сПоддержка режима STA/AP/STA + AP и смешанного режима
 Поддержка Smart Config (APP)/AirKiss (WeChat) для конфигурации сети Android и IOS в один клик
 Поддержка локального обновления порта UART и удаленного обновления прошивки (FOTA)
 Общие команды можно лучше понять
Support поддержка вторичного развития, интегрированная среда разработки Linux

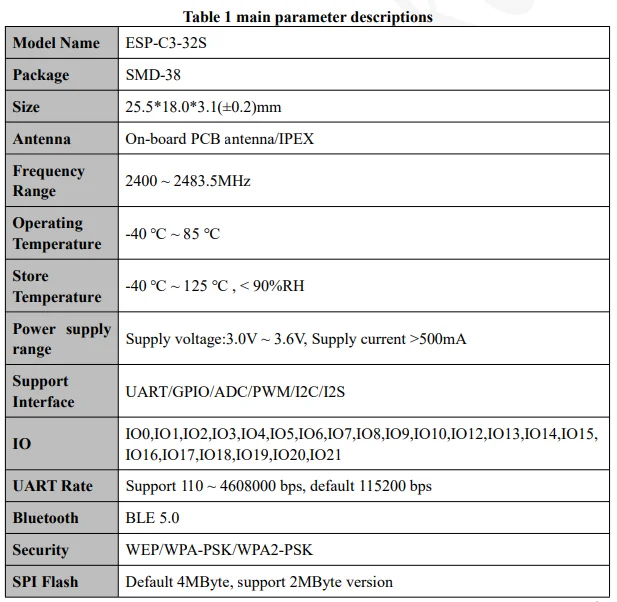

 ESP-C3-32S модуль принимает во время использования встроенной 4 Мбайт вспышки, тем временем поддерживает внешнюю версию вспышки1,2. Основные параметры

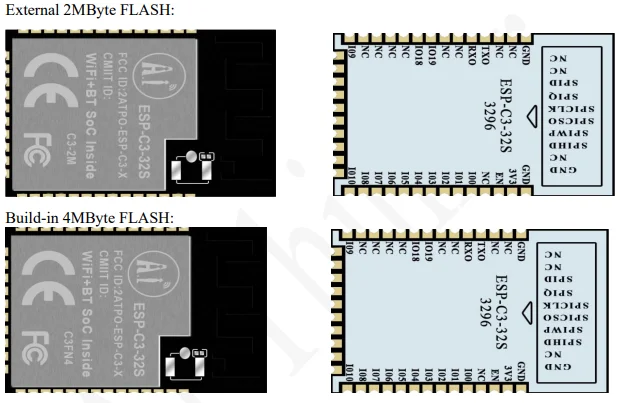

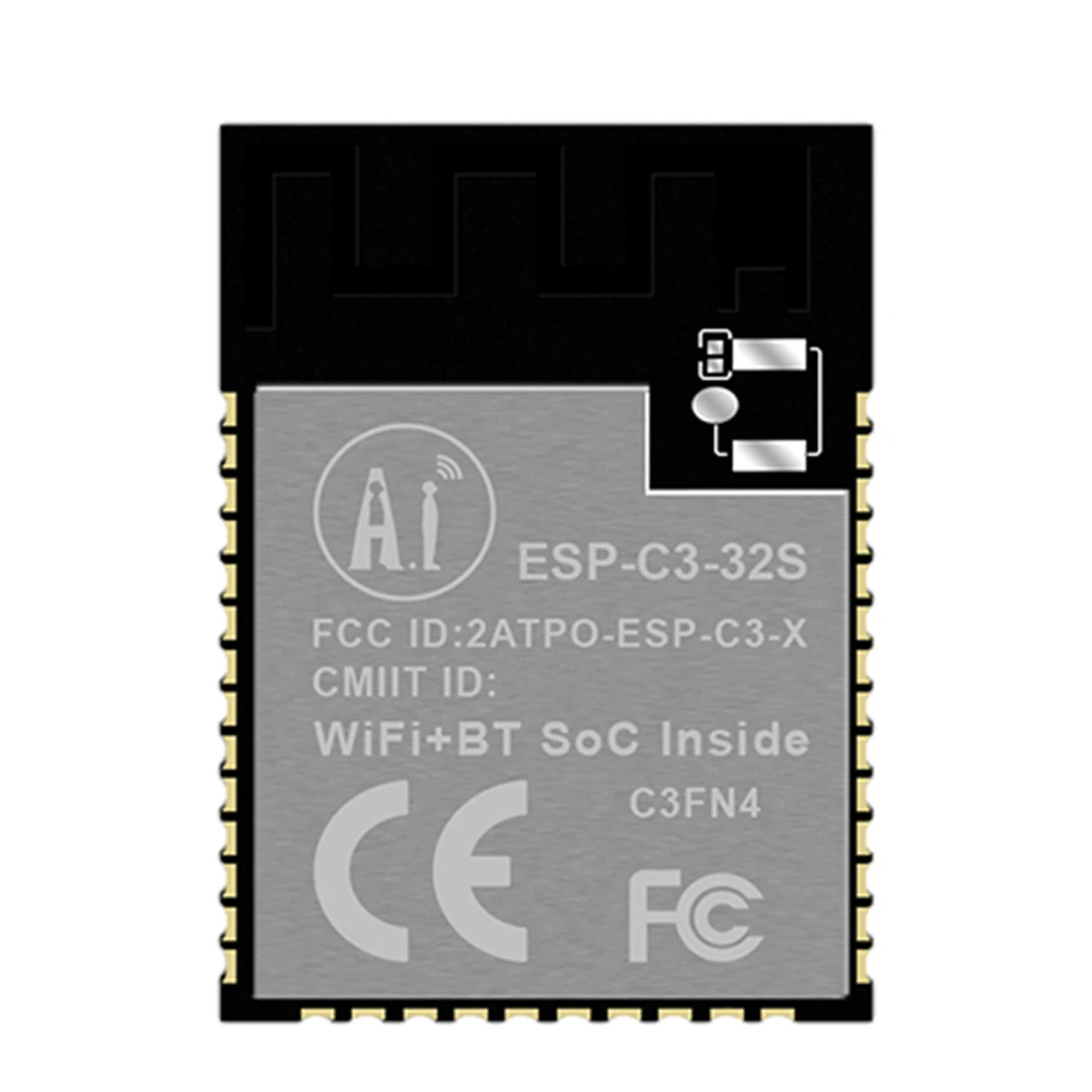

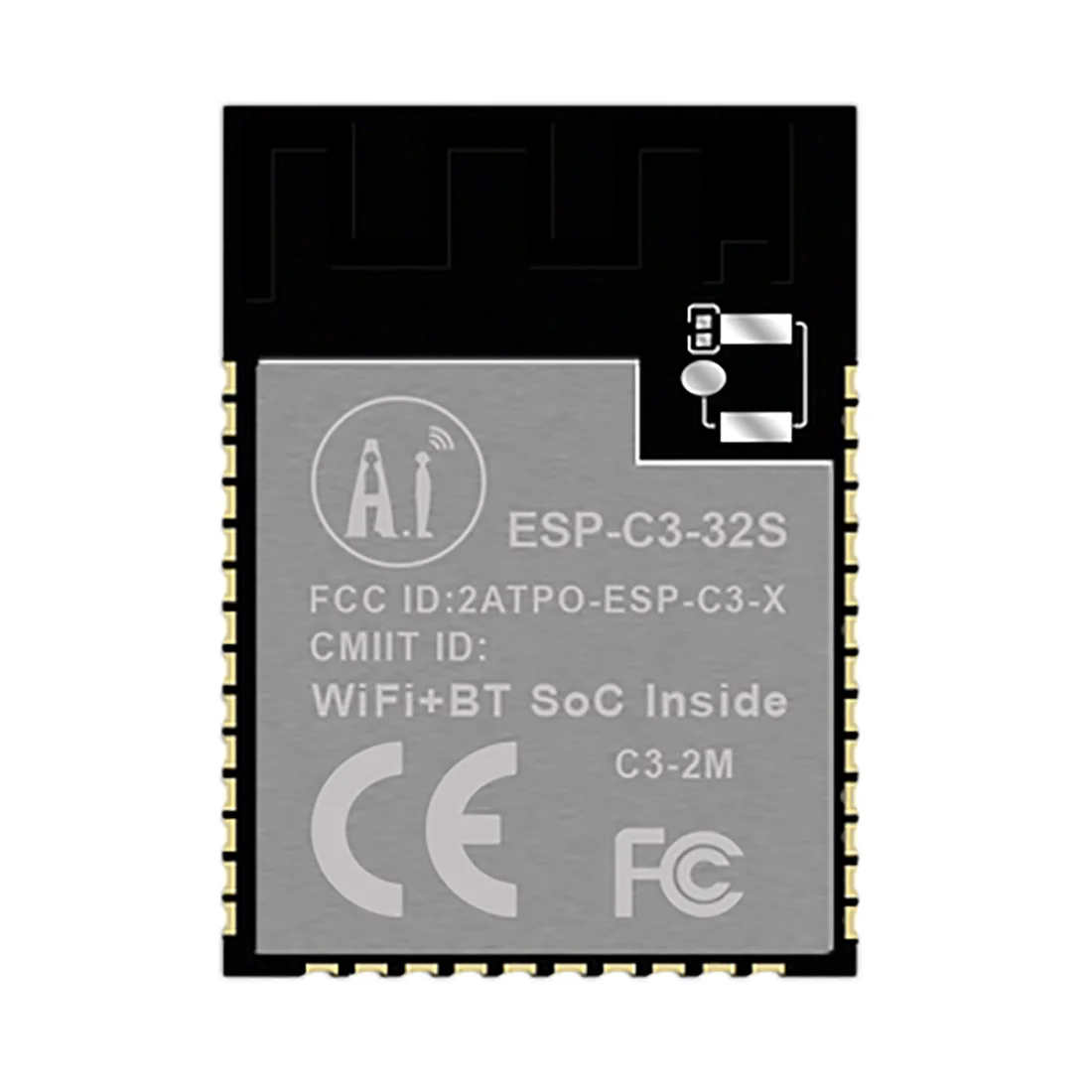

2 размера внешнего вида
У ESP-C3-32S есть две вспышки, включая внешнюю вспышку и встроенную вспышку
(Рендеринг только для справки, фактический продукт должен превалировать)
3 Pin определение

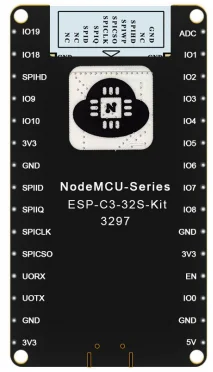

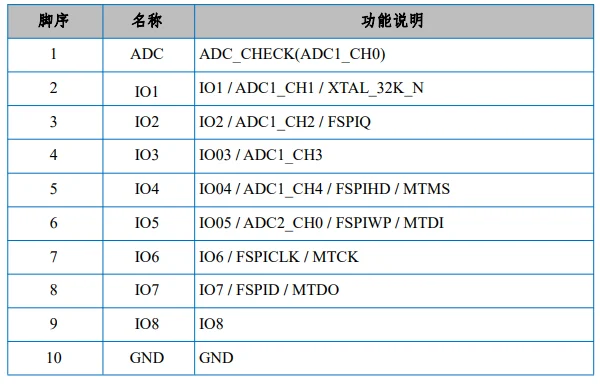

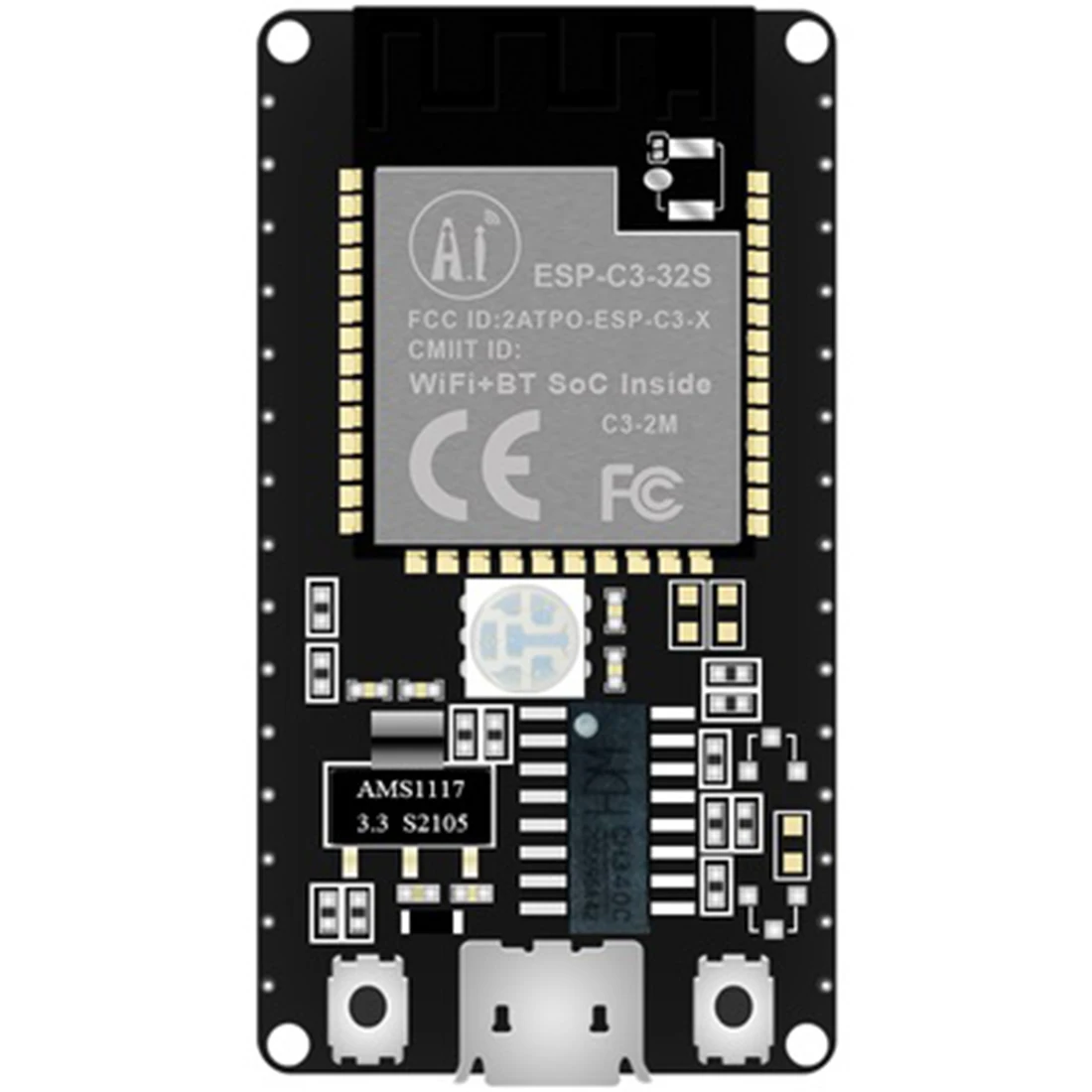

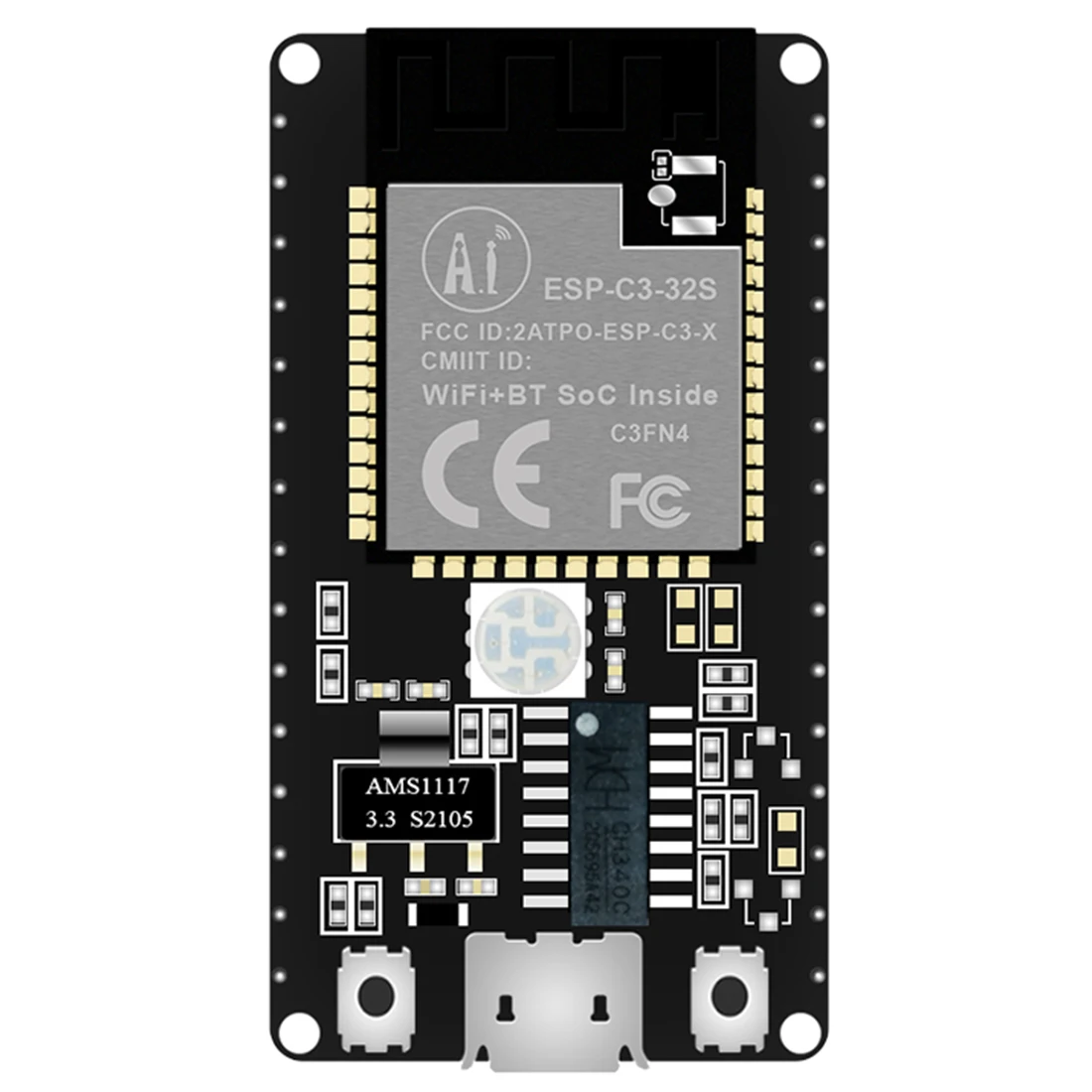

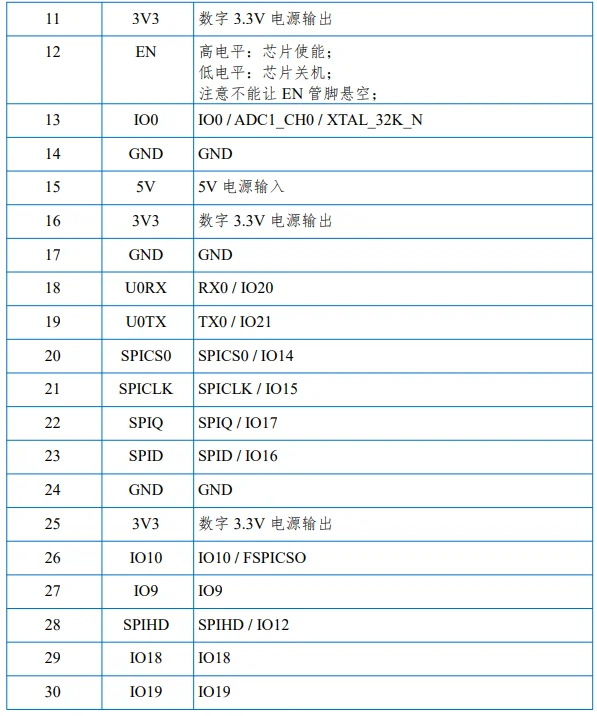

Модуль Esp-c3-32s-kit development board соединен в общей сложности с 30 интерфейсами, как показано на схеме pin, Таблица определения функции pin-это интерфейс

Стол праведности

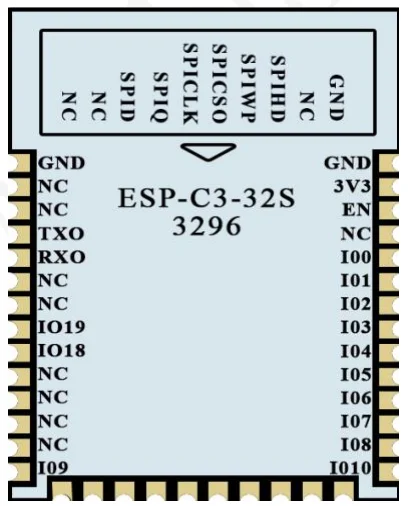

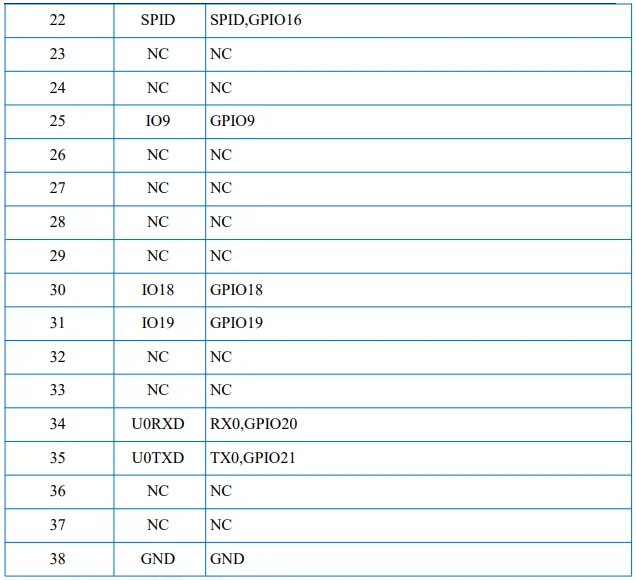

ESP-C3-32S модуль подключен к 38 интерфейсам, см. Схема расположения выводов, определение функции pin

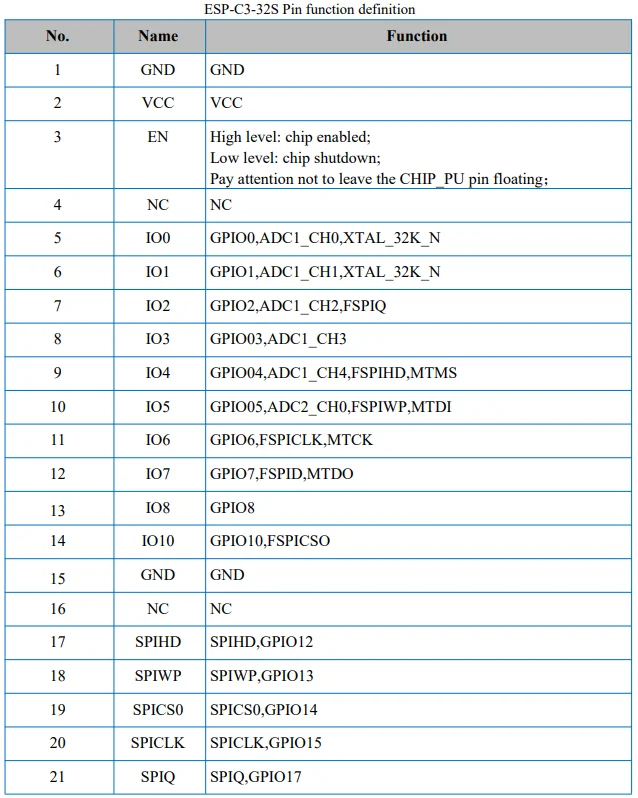

Таблица-это определение интерфейса. ESP-C3-32S Определение функции Pin

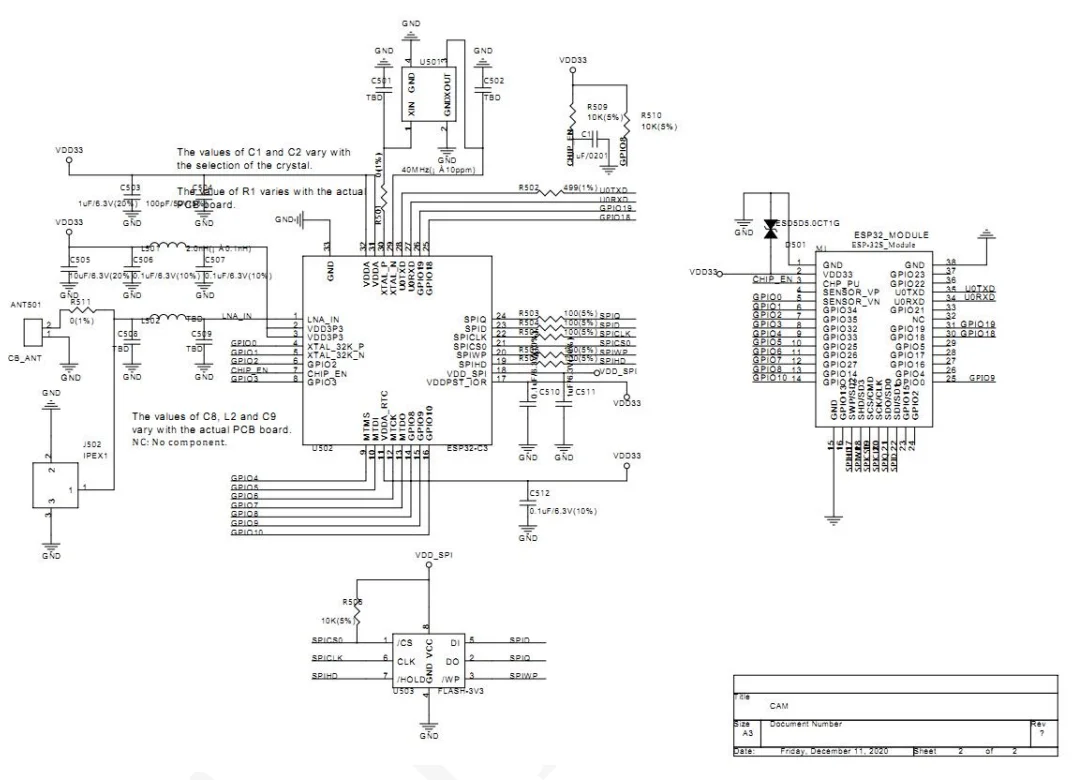

4 схемы
