5-осевой Автономный контроллер стандартный 500 кГц USB-контроллер движения с

5-осевой Автономный контроллер стандартный 500 кГц USB-контроллер движения с

Подробный упаковочный лист выглядит следующим образом:

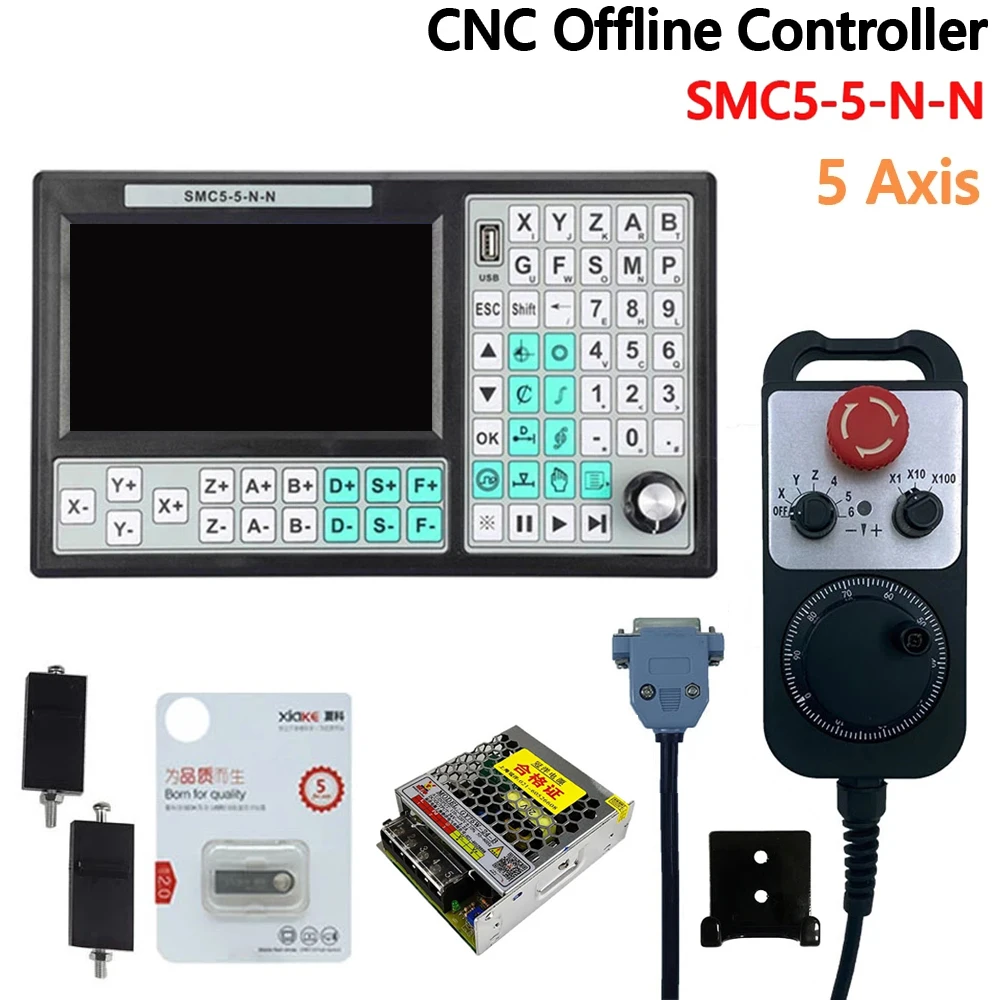

Комплект-1, 5AXIS-MPG-75W24V: с 5 оси контроллер * 1 6 оси аварийной остановки штурвал задвижки * 1 75W2 4V источника питания * 1 крючок * 1 ЧПУ терминал * 2 U диск * 1

И лекарственных средств (FDA 2, 5 оси с маховиком: включая 5 оси контроллер * 1 6 оси аварийной остановки штурвал задвижки * 1 крючок * 1 ЧПУ терминал * 2 U диск * 1

Комплект-3,Одиночный контроллер: Включает 5 осевой контроллер * 1 ЧПУ стационарный Терминал * 2 U диск * 1

Представить:

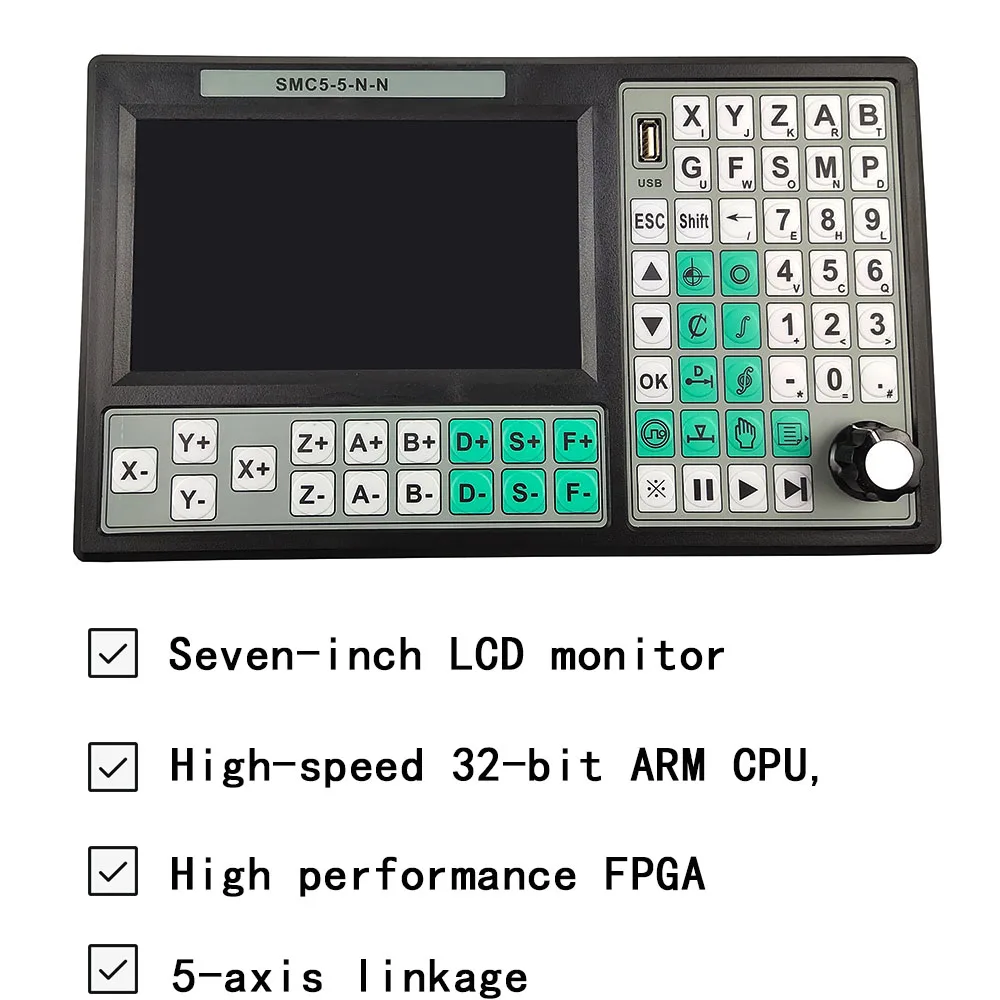

Система управления является недавно разработанный "motion контроллер", используя высокопроизводительный 32-битный процессор высокими звуками Благодаря комбинации fpga, оснащенный 7-дюймовый ЖК-дисплей дисплей, дружественный интерфейс человека-машины типа окна, память с внешним интерфейсом usb и встроенной tf-картой (выбор пользователя), большое пространство для хранения, Рабочее напряжение 12-24 вольт, ультра-широкий вход, сенсорная клавиатура.
Система отличается высокой надежностью, высокой точностью, низким уровнем шума и удобством в эксплуатации. Простые и четкие параметры делают работу быстрой и удобной. Функция настройки ввода и вывода удобна для вашего использования и обслуживания.

Характеристика:

1. Пятиосевое соединение

2. Алгоритм управления мульти-микро мульти-линией сегмента вперед

3. Пятиосевая линейная интерполяция и пятиосевая мульти-микро и многовиновая непрерывная интерполяция

4. Отключен и продолжает управлять

5. Функция координат выключения питания

6. Поддержка интерфейса управления рулевого колеса.

Физические размеры

Основная функция:

1. Настройка параметров: вы можете установить различные параметры управления, связанные с обработкой и работой, для достижения наилучшего результата обработки.
2. Ручная работа: может выполнять ручную, пробежку, возврат нулевой программы, механическое нулевое возвращение, координатную компенсацию и другие операции.
3. Управление программой: новые, удалять, модифицировать, читать, сохранять, копировать и вставлять, автоматическая обработка, непрерывная, пауза и другие функции могут быть выполнены в программе.
4. Внешнее Руководство: различные внешние ручные функции могут быть установлены для удобства использования
5. Внешний контроллер маховика: вы можете установить размер шага каждого шага, поддерживая положение и режимы скорости.
6. Функция обучения: может быть установлен внешний вход или панель управления.
7. Свободный выбор входной функции: допускаются ограниченные входные порты для удовлетворения различных потребностей пользователей

Состав оборудования:

1. Высокая производительность, высокая скорость 32 бит arm cpu, высокая производительность fpga
2. ЖК-дисплей (разрешение: 800 × 480)
Вход/выход (2 канала Оптическая изоляция 10 мА вход, 8 каналов Оптическая изоляция, вниз поток 500 м выход бака)

Технические индикаторы:

1. Минимальная единица отображения данных: 0,001 мм

2. Нормальная точность: 22pp

3. Непрерывная точность углов прямой линии: в нормальном состоянии, это 1/4 высоты угловой дуги (можно установить на любое значение)

4 Максимальный размер данных ± 99999,999 мм

5. Максимальная частота импульсного выхода составляет 500 кГц (все пять осей могут быть 500 кГц одновременно)

6. Количество управляемых осей 5 осей (x, y, z, 4, 5)

7. Ссылка номер 5-осевой ссылка осями и 5 оси мульти-micro Многоканальная машина потенциальных интерполяции контроля

8. Опционально Поддержка управления рулевого колеса входной режим скорости или режим положения

9. Интеллектуальный лимит программного обеспечения предсказать точку замедления заранее, обратный будет выпущен автоматически, что делает управление более легким в использовании

10. Поддержка u-диска, встроенная память может быть расширена до 32g большой емкости памяти

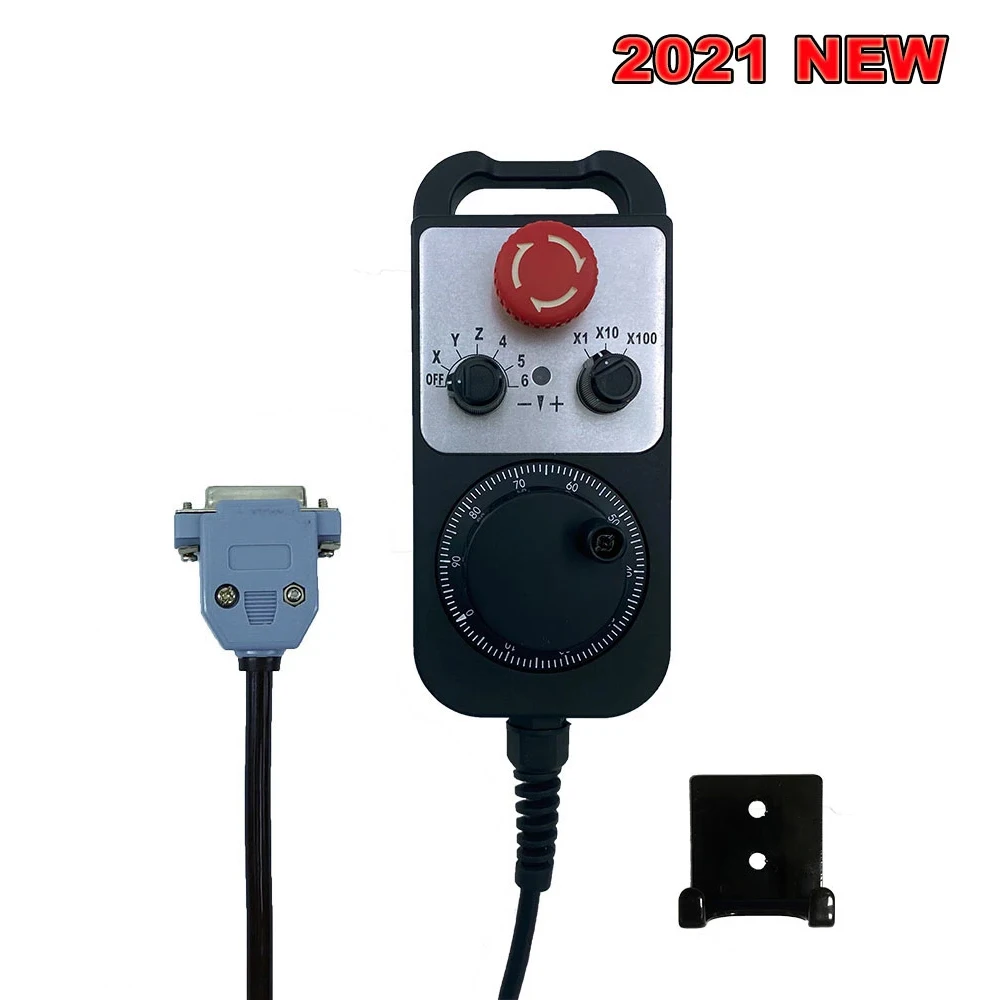

6 оси штурвал задвижки

Спецификация:

1. x1, x10, x100 переключатель

2. X,Y,Z,4th, 5th, 6 оси электрораспределительной коробкой многопозиционного переключателя

3. Светодиодный индикатор

4. С аварийной остановкой

5. Высокое качество профессионального шасси

6. 6 футов Выдвижной Высококачественный экранированный кабель

7. Магнитный держатель может разместить в любом месте на поверхности станка

8. Требуется 5 В +, 150 мА, мощность для MPG

9. Выход фазы A ,/A и B,/B;

10. TTL выход, возможность привода +-20 мА;

11. Поддержка системы ЧПУ: Тайваньская серия Pou Yuen M600 M500 M520i T300, Higerman, HANUC,GSK, открытая NC, KND,Siemens, NUM, Spain FAGOR (NEW, 8055I) и так далее.

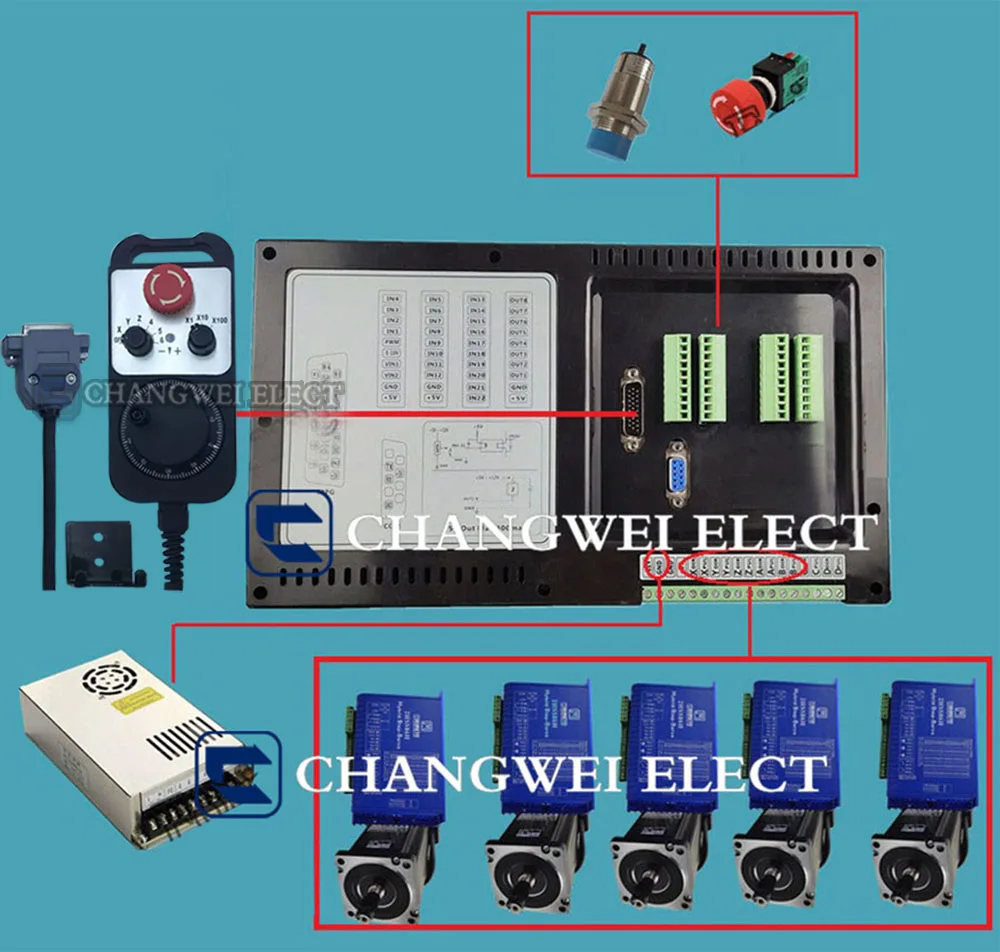

12. Проводка: пользователь может легко подключить этот блок к системе ЧПУ.

Функция ключа маховика
