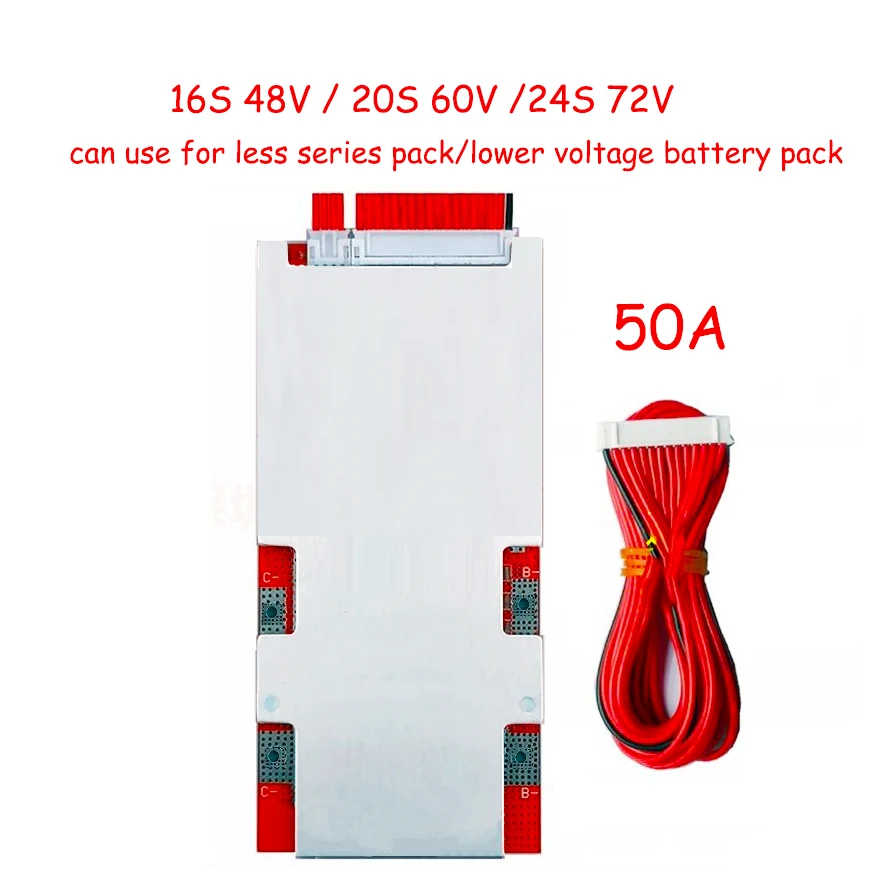

16S 48V 20S 60V 24S 72V Lifepo4 литиевая батарея Защитная плата 50A BMS 3 2 V пакет ячеек высокого

16S 48V 20S 60V 24S 72V Lifepo4 литиевая батарея Защитная плата 50A BMS 3 2 V пакет ячеек высокого

Можно использовать для менее серий/низкого напряжения аккумуляторной батареи

Защита от избыточного заряда мономер напряжение обнаружения избыточного заряда 3,7 В ± 0,05

Защита от избыточного заряда мономер избыточное напряжение 3,6 В ± 0,05

Номинальный зарядный current≤ 25A

Одиночное напряжение обнаружения избыточного разряда 2,10 В ± 0,1

Одиночное напряжение разрядки 2,30 В ± 0,1

Номинальный ток разряда 50A

Ток защиты от разрядки 120 ± 15а

С защитой от короткого замыкания

Условия восстановления защиты от короткого замыкания: отключите нагрузку

Внутреннее сопротивление B-, P-проводимость внутреннее сопротивление ≤ 10 МОм

Ток самопотребления ≤ 35UA

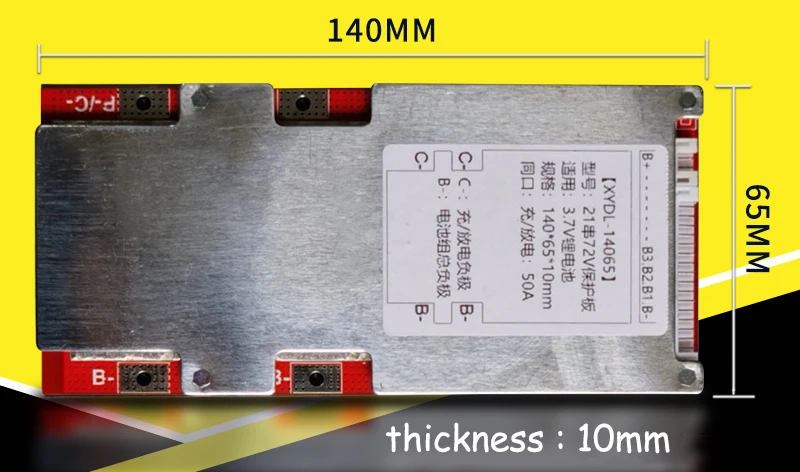

Размер 140*65*10 мм

Порядок подключения защитной платы к батарее и основные элементы:

Особое внимание: кабели разных производителей не являются универсальными, пожалуйста, убедитесь в использовании подходящих кабелей;

1. Перед подключением кабеля убедитесь, что кабель не вставлен в защитную плату;

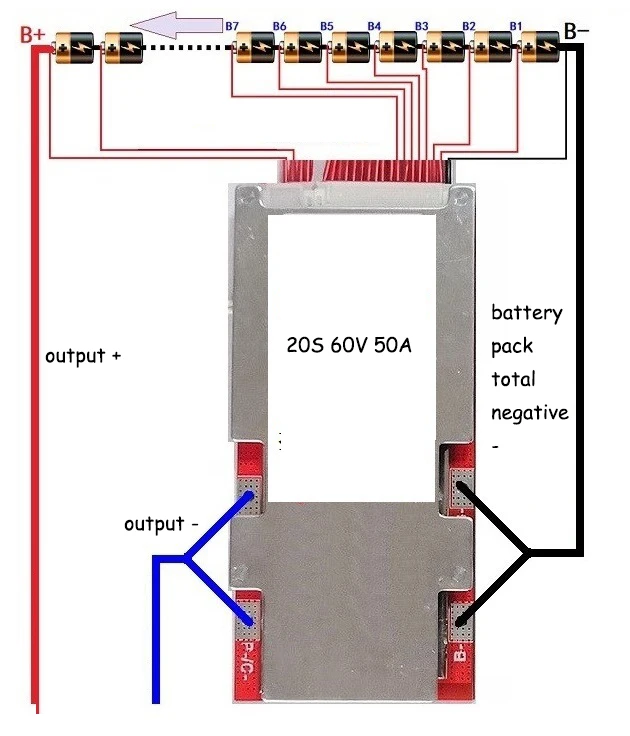

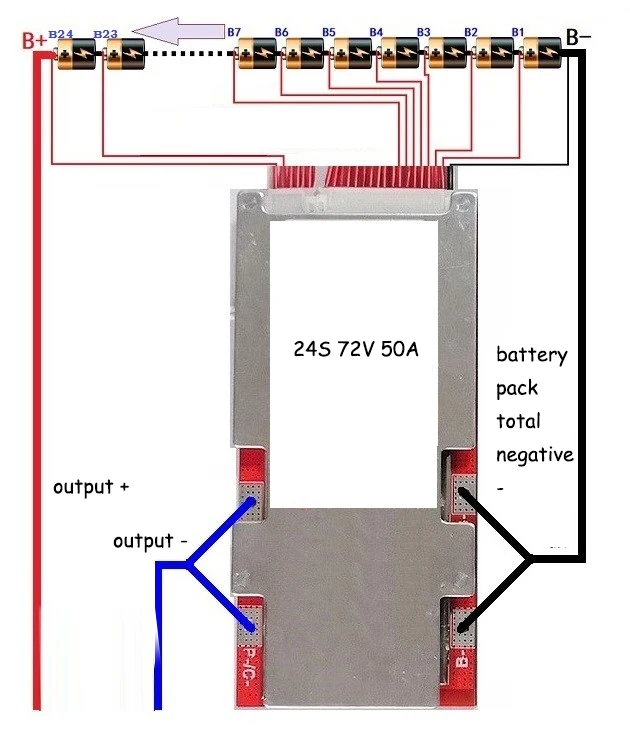

2. Кабель начинается от тонкого черного провода, соединенного с общим отрицательным электродом, второй провод (тонкий красный провод) соединен с первым положительным электродом батареи, И затем положительный электрод каждой нити батареи сварен в порядке увеличения напряжения до последнего положительного электрода B +;

3. После подключения кабеля не вставляйте штекер напрямую. Измеряйте напряжение между двумя металлическими клеммами на задней стороне вилки. (Напряжение ternary полимерной батареи должно быть между 3,0-4,2 в, а литиевая железная батарея должна быть между 2,0-3,6. Между V)

4. После подтверждения правильности проводки и напряжения кабеля вставьте гнездо защитной платы;

5. Та же плата защиты порта: B-Подключите толстый провод к тотальному отрицательному электроду батареи; C-Подключите толстый провод к отрицательному электроду заряда и разряда; P-не подключается; (порт защиты платы: B-подключение к общей отрицательной электрод аккумуляторной батареи, C-подключение к отрицательной зарядке, P-подключение к отрицательной разрядке)

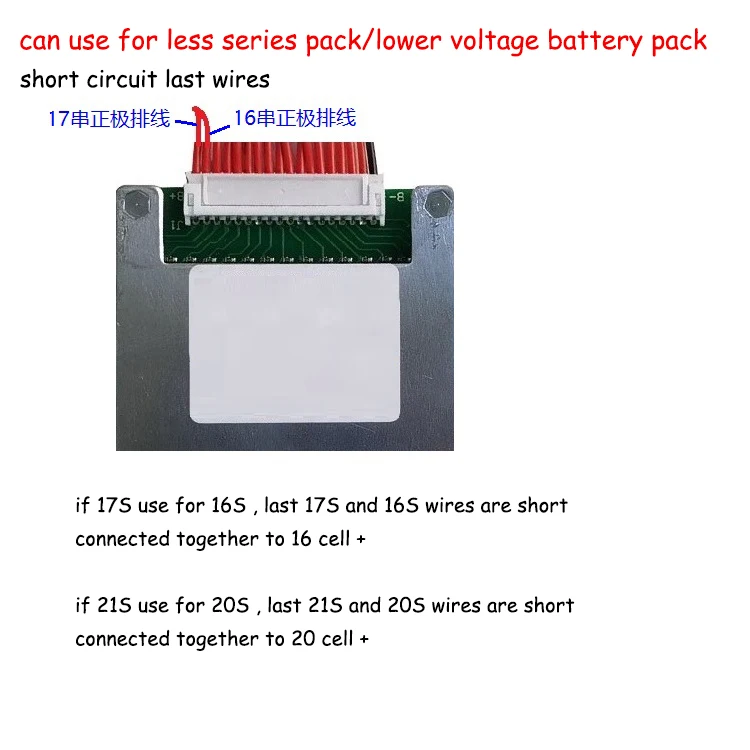

Плата защиты совместима с низкой серией-Инструкции по использованию: в основном для кабельного подключения (короткое замыкание, последний Положительный Кабель) соединительный кабель: начните с черного кабеля, подключенного к тотальному отрицательному электроду, А затем приварите к положительным электродам в порядке повышения напряжения, последний дополнительный кабель коротится до последнего положительного полюса!
