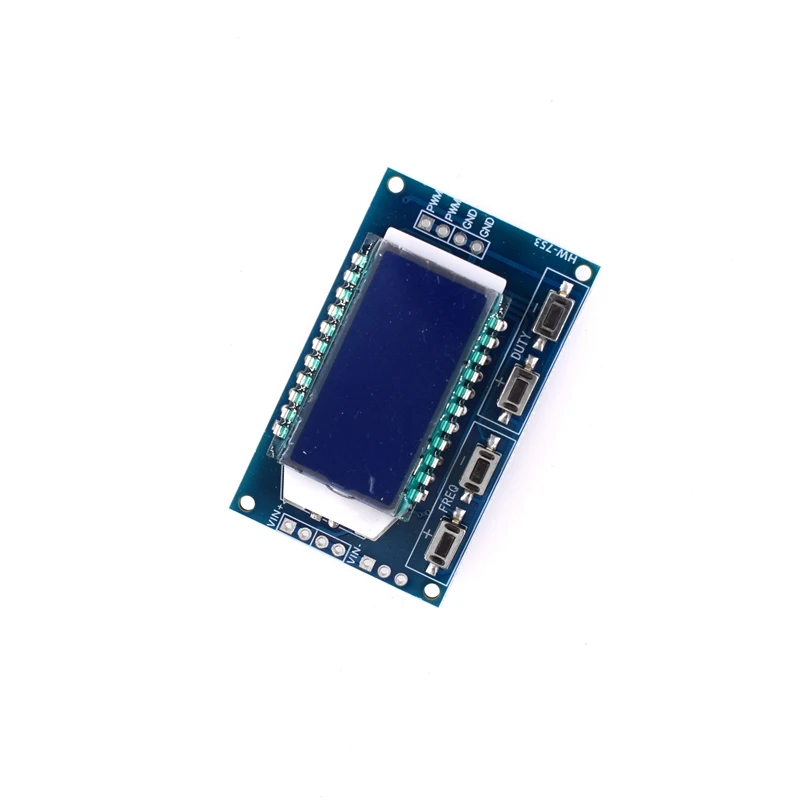

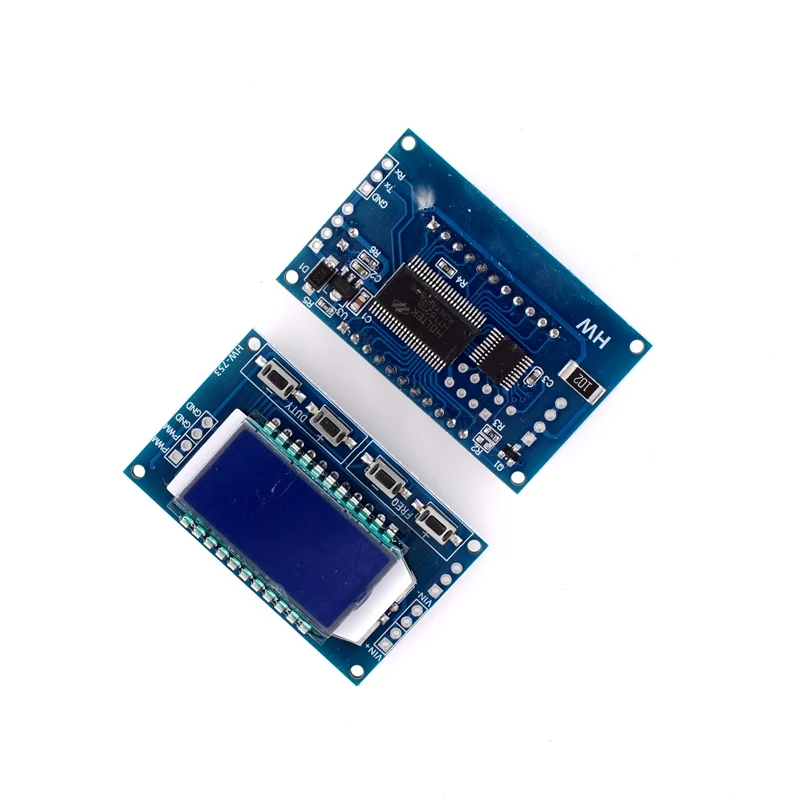

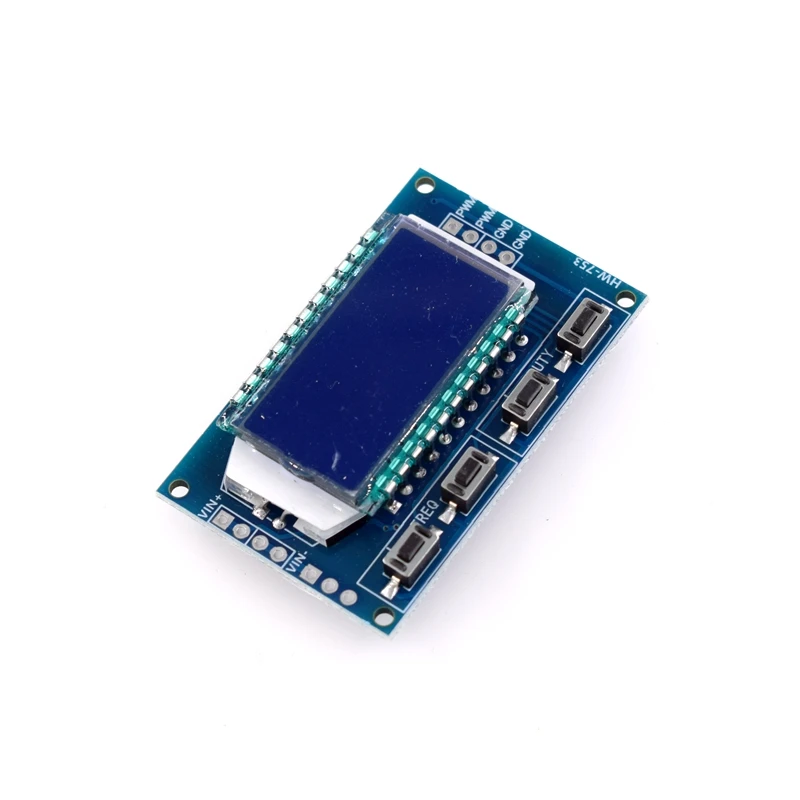

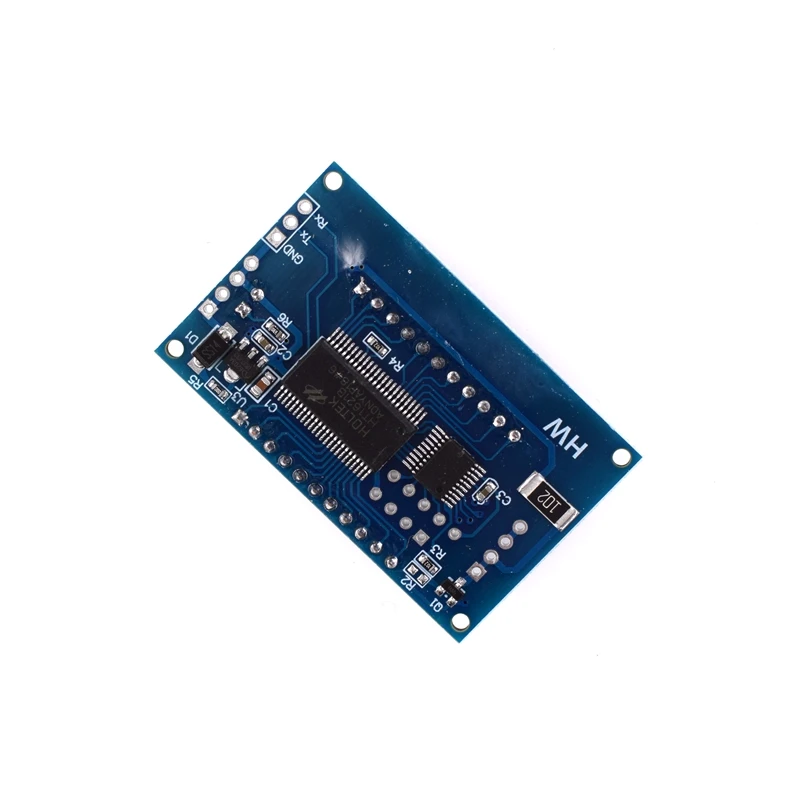

Генератор сигналов PWM импульсная Частота Рабочий цикл регулируемый модуль

Генератор сигналов PWM импульсная Частота Рабочий цикл регулируемый модуль

3 CH ЖК-дисплей дисплей

Спецификация:
Рабочее напряжение: 3,3 ~ 30V
Частотный диапазон: 1 Гц ~ 150 кГц
Точность частоты: точность в каждом диапазоне составляет около 2%
Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА
Выходная Амплитуда: амплитуда ШИМ равна напряжению питания
Температура окружающей среды: -20 ~ 70 градусов

Особенности:
Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл.
Широкий диапазон частот, высокая точность.
Серийное общение, уровень TTL.
Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования.
Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя.
Генерирует Регулируемый Пульс для использования MCU.
Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).
Последовательный контроль (одночиповая связь с TTL уровнем).
Тонкая работа и хорошая производительность.
Стабильный и надежный.
Прост в использовании.
Длительный срок службы.

Частота делится на четыре диапазона, автоматическое переключение:

1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;
2. X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц;
3. X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц
4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц
5. Например, отображение частоты:
100 показывает PWM выход 100 Гц импульса;
1,01 показывает PWM выход 1,01 K импульса;
54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;
1.2.4 означает, что PWM выход 124 кГц импульса;
6. Диапазон рабочего цикла: 0 ~ 100%


Параметры:
Модуль имеет четыре независимых ключа, используемых для настройки частоты и рабочего цикла.
Поддержка касания (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение).
Параметры автоматически сохраняют, не теряют питание.

Стандарт связи:
9600 бит данных bps: 8
Стоп-бит: 1
Контрольная цифра: нет
Управление потоком: нет
1>. Установите частоту ШИМ
"F101": Установите частоту до 101 Гц (001 до 999)
"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)
"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)
"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)
2>. Установите рабочий цикл ШИМ
"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)
Например, D050, установите рабочий цикл PWM 50%
3>. Прочитайте заданные параметры
Отправьте строку «чтение», чтобы прочитать заданные параметры.
Набор успешно возвращается: вниз.
Не удалось вернуть установку: осень.

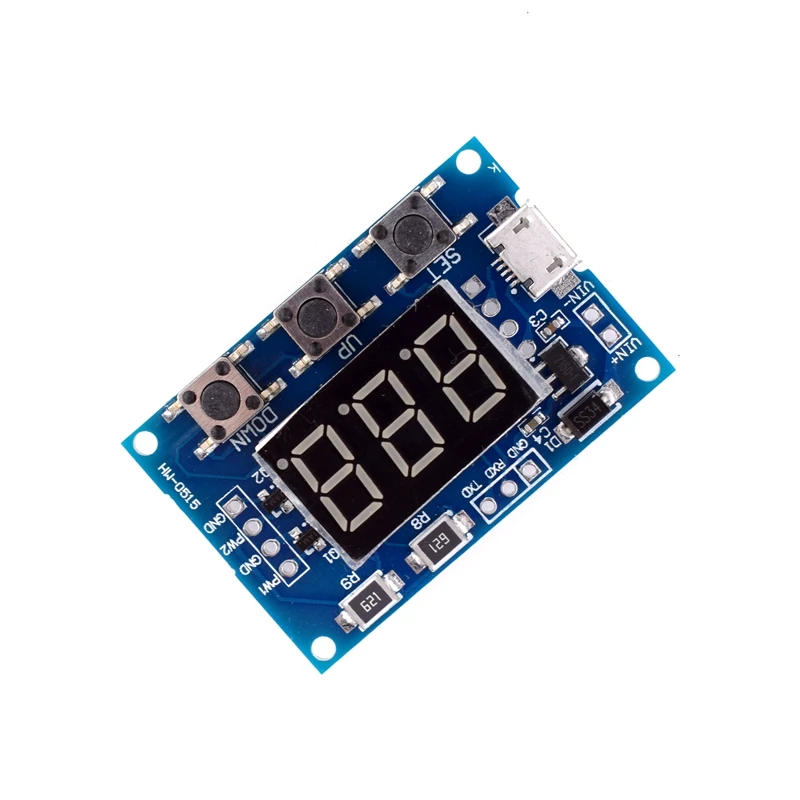

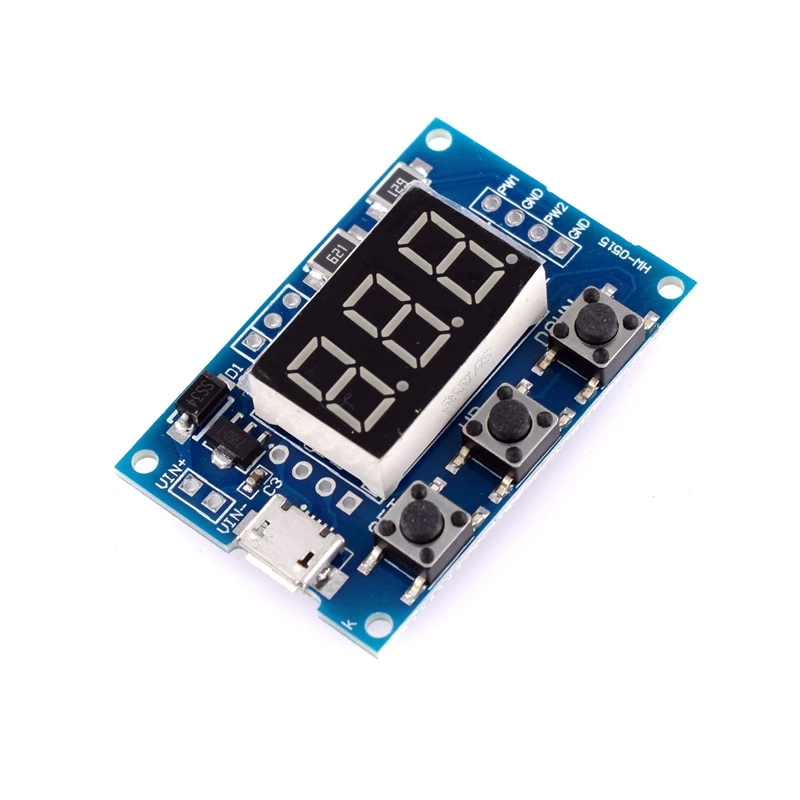

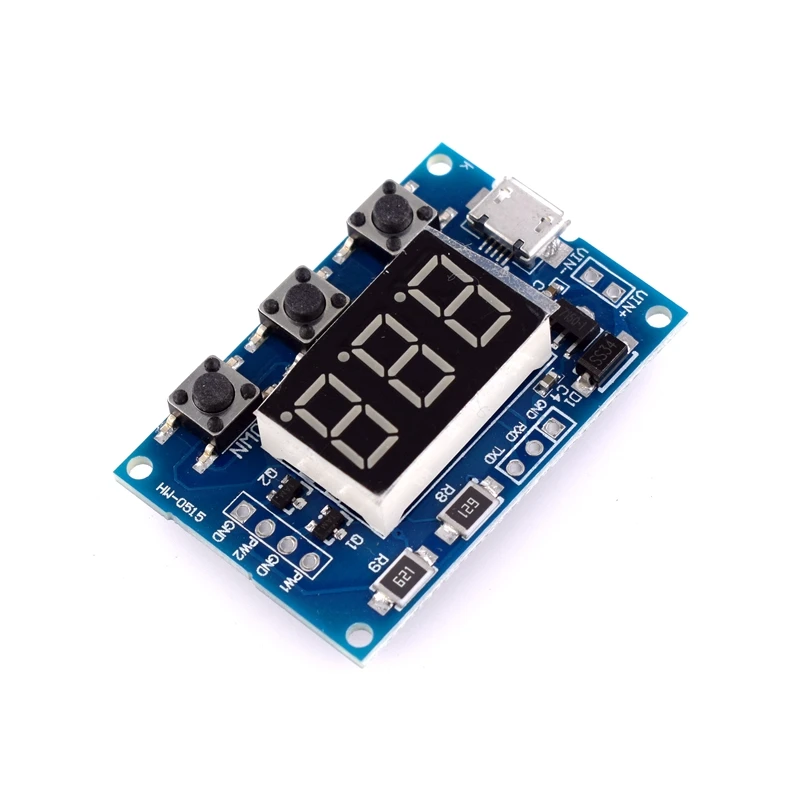

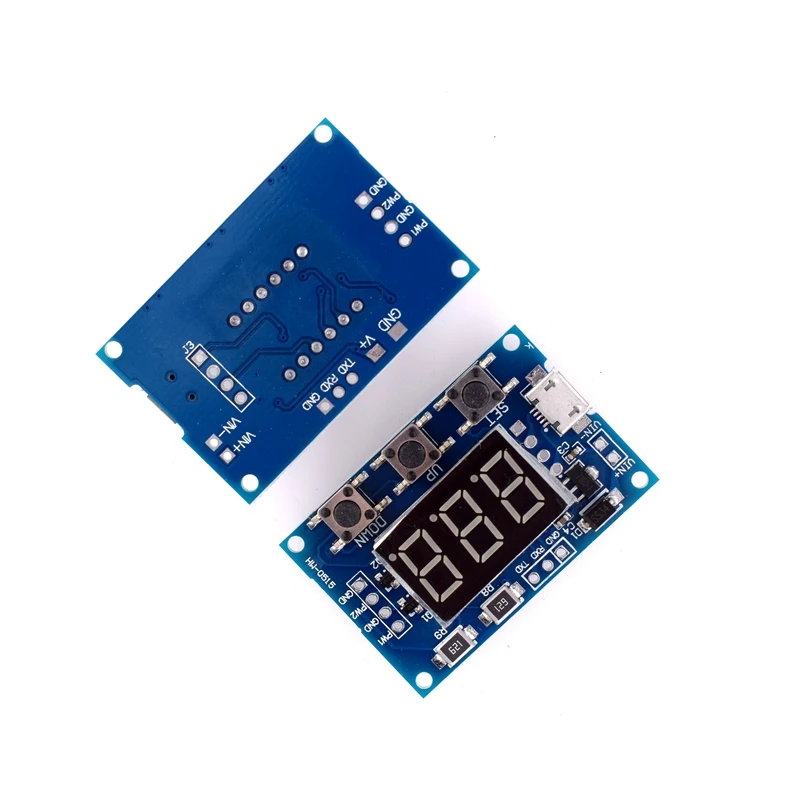

2 канал ПВМ Genenrator сигнала

Характеристика:

Два независимых PWM генератора могут контролировать частоту, рабочий цикл

Широкий диапазон частот, высокая точность

Возможна серийная связь

Во-первых, описание модуля:

Частота делится на три серии:

XXX (без запятых): самый маленький блок-1 Гц, диапазон-1 Гц-999 Гц

XX. Д х Ш х В (Запятая в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц-99,9 кГц

X.X.X. (есть три запятых): самый маленький блок-1 кГц; Диапазон-1 кГц-150 кГц

Пример отображения частоты:

"100" означает, что PWM выходной Пульс 100 Гц

"54,1" указывает на PWM выходной Пульс 54,1 кГц

"1.2.4" Показывает, что импульсный выход PWM составляет 124 кГц

Рабочий цикл в диапазоне: от 0 до 100

Трехчастотный рабочий цикл одинаковый, все параметры нелетучие.

Параметр:

Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в

Частотный диапазон: 1 Гц-150 кГц

Точность частоты: ± 2%

Выходной ток: <30 мА

Амплитуда выхода: Стандартный 5Vp-p (регулируемый)

Температура: -30 -70 °C

В-третьих, параметры:

Модуль имеет три кнопки [набор], [вверх], [вниз]

Нажмите клавишу [Set] для отображения четырех параметров (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2) перед параметрами передачи, там будет соответствующее имя параметра flash.

Нажмите [вверх], [вниз], чтобы задать значение текущего параметра (Длительное нажатие может быстро добавить или вычесть).

Две PWM каждая имеет три предустановленных частоты, интерфейс отображения частоты, длительное нажатие [SET] ключ для переключения между тремя типами частот, три типа частотного цикла-одинаковое значение. (XXX: диапазон 1 Гц-999 Гц; XX.x: диапазон 0,1 кГц-99,9 кГц; X.X.X .: в диапазоне 1 кГц-150 кГц и т. д.).

В-четвертых, объем:

Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны;

Для отправки сигнала на Драйвер шагового двигателя;

Регулируемая генерация импульсов для использования чипов;

Производим переменный импульсный сигнал, цепь, связанная с управлением (PWM затемнения, скорость).

В-пятых, серия

Скорость передачи данных: 9600 bps

Бит данных: 8

Стоп-биты: 1

Паритет: нет

Управление потоком: нет

1. Установите частоту ШИМ

"S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 -999)

"S1FXX. XT ": частота PWM1 XX. X KHZ (00,1-99,9)

"S1F: X.X.X.T": PWM1 настройка частоты XXX KHZ (0.0.1 -1.5.0 ..)

"S1": PWM1

"S2": PWM2

"F": частота

'Д': рабочий цикл

"T"-это конечный флаг

Установите рабочий цикл ШИМ

"S1DXXXT": настройка рабочего цикла PWM1 XXX; (001 -100)

"S2DXXXT": установить PWM2 рабочий цикл XXX; (001 -100)

Успешная Настройка возврата: вниз;

Аварийное переключение: падение.
