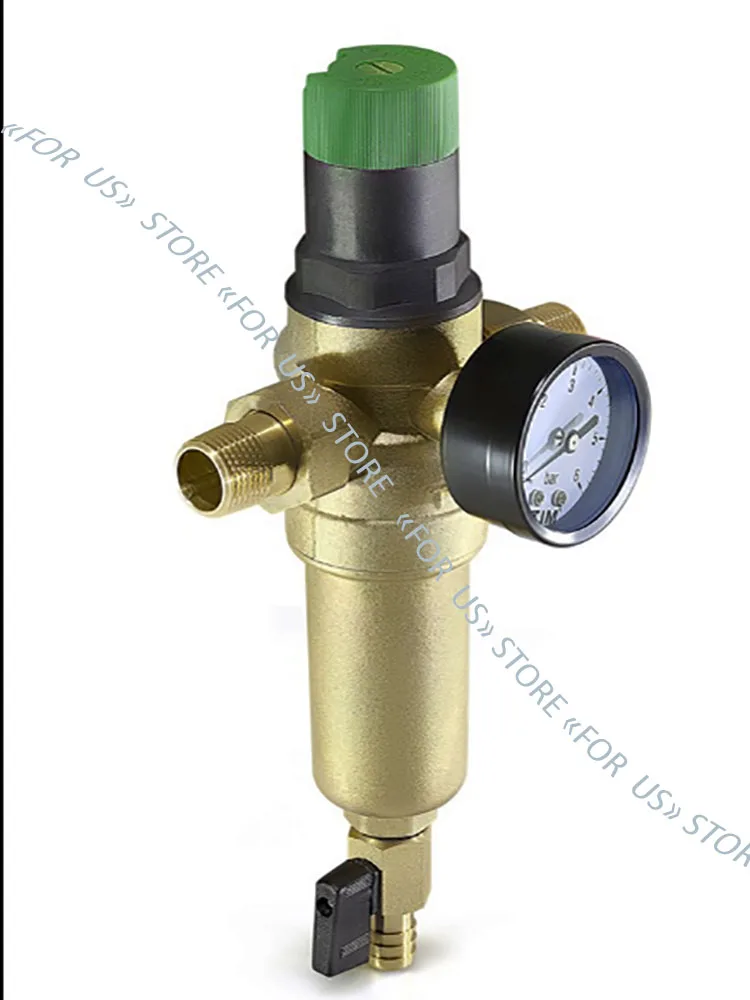

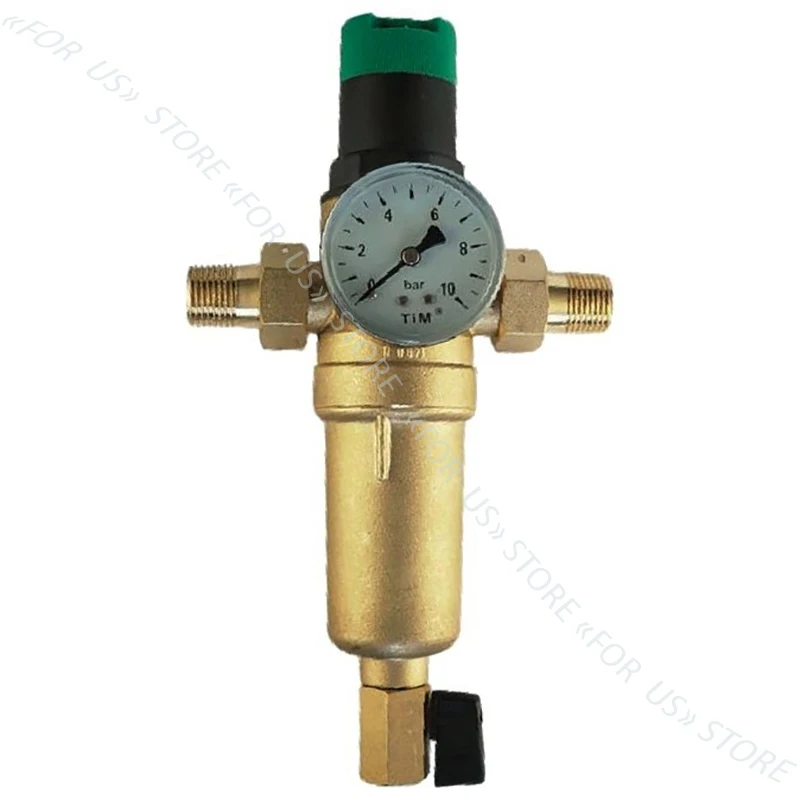

Промывной фильтр горячей воды Tim 1/2" со встроенным редуктором манометром для в

Промывной фильтр горячей воды Tim 1/2" со встроенным редуктором манометром для в

Описание:

Комбинированный фильтр TIM с встроенным редуктором давления представляет собой сочетание клапана понижения давления (редуктор давления) с фильтром тонкой очистки (сетка из нержавеющей стали проходимостью 100мкм) в одном устройстве.

Промывной комбинированный фильтр со встроенным редуктором регулировки давления марки TIM предназначен для
защиты установленный после него сантехнического оборудования от нерастворимых в воде примесей: песка, стружки, ржавчины и т.д.

Фильтр устанавливается перед регулирующей арматурой, расходомерами, насосами с «мокрым» ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте, проходящей через них воды.

По показанию манометра на фильтре определяется степень загрязнения фильтра. Для промывания фильтрующего элемента нужно открыть шаровой клапан под колбой и слить грязную воду не реже 1 раза месяц. Фильтрованная вода будет продолжать проходить через фильтр, даже во время промывки.

Данный фильтр применяется в жидкой и газообразной среде, не агрессивных по отношению к материалам изделия, а также системах водоснабжения, отопления и охлаждения.

Фильтр не защищает от растворимых в воде веществ, растворителей, жиров, масел и других смазочных средств.

Принцип работы промывного Комбинированного фильтра

Принцип работы промывного фильтра такого типа очень прост: вода под давлением поступает в корпус фильтра через входное отверстие, в которой уже установлен фильтрующий элемент, в данном случаи съемная сетка из нержавеющей стали проходимостью 100мкм. Далее вода просачивается снаружи фильтрующей сетки во внутрь картриджа и выходит через второе отверстие корпуса фильтра и далее по трубопроводам.  Для промывания фильтрующего элемента нужно открыть шаровой клапан внизу колбы. Фильтрованная вода будет продолжать проходить через фильтр, даже во время промывки.

Встроенный клапан регулирования давления работает по принципу выравнивания давления. Это значит, что выходное давление
возрастает до тех пор, пока усилия мембраны и регулировочной пружины, действующей в противовес, не будут уравновешены. Давление на входе не влияет на открывание или закрывание клапана. Вследствие этого изменение давления на входе не оказывает воздействия на выходное давление.

Производитель оставляет право изменить внешний вид и характеристику комплектующих.

Преимущества промывного фильтра:

_ Несложный монтаж

_ Большая площадь поверхности фильтрации

_ Подача отфильтрованной воды не прекращается даже во время промывки сетки

_ Колба из штампованной латуни

_ простая и удобная замена только колбы и фильтрующего элемента
_ Вкладыш фильтра полностью взаимозаменяемый

_ Корпус с внутренней и наружной резьбой

_ Изделия надежны и прошли требуемые испытания
_ Соответствует требованием KTW

_ Уход и тех. обслуживание производится без демонтажа из системы трубопроводов по согласно инструкции

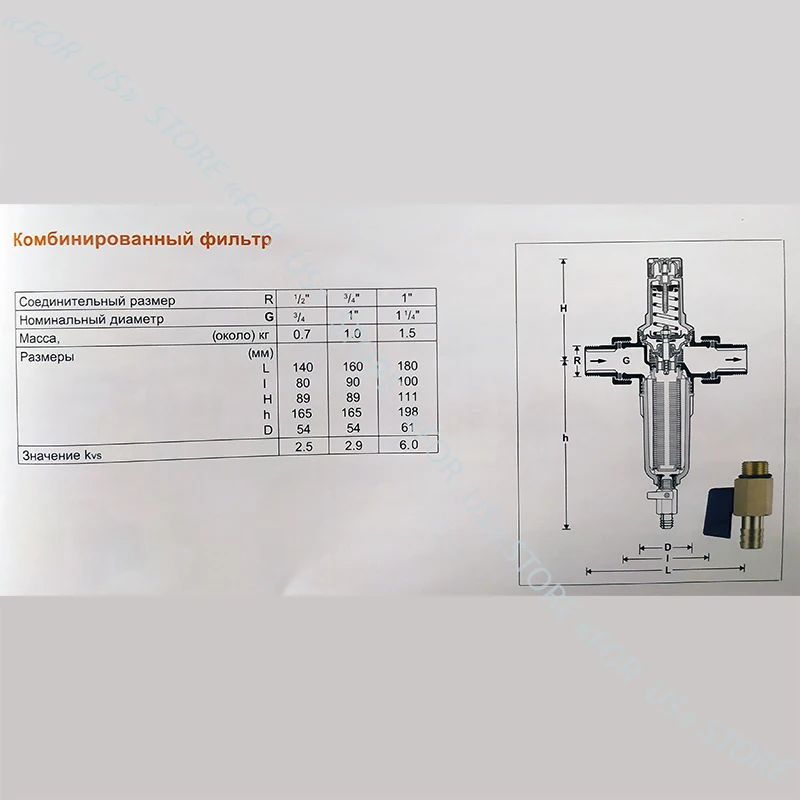

Технические характеристики

Соединительный размер резьбы:                1/2"

Фильтрующая сетка:                                        100 мкм

Материал фильтрующего элемента:            нержавеющая сталь

Среда применения:                                          жидкая и газообразная

Материал колбы:                                              латунь

Материал корпуса:                                           латунь

Рабочая температура:                                    до 95 градус

Рабочее давление:                                          до 20 бар

Макс. кратковременное давление:              до 25 бар

Диапазон регулировки давления:                 1,5-6,0 бар

Расход при давлении 0.2 бара:                     1.5 м3/час

Вес без упаковки:                                             1.2кг
