12-16 В постоянного тока высоковольтный дуговой режим зажигания цифровой модуль управления цепи зажигания

Особенности

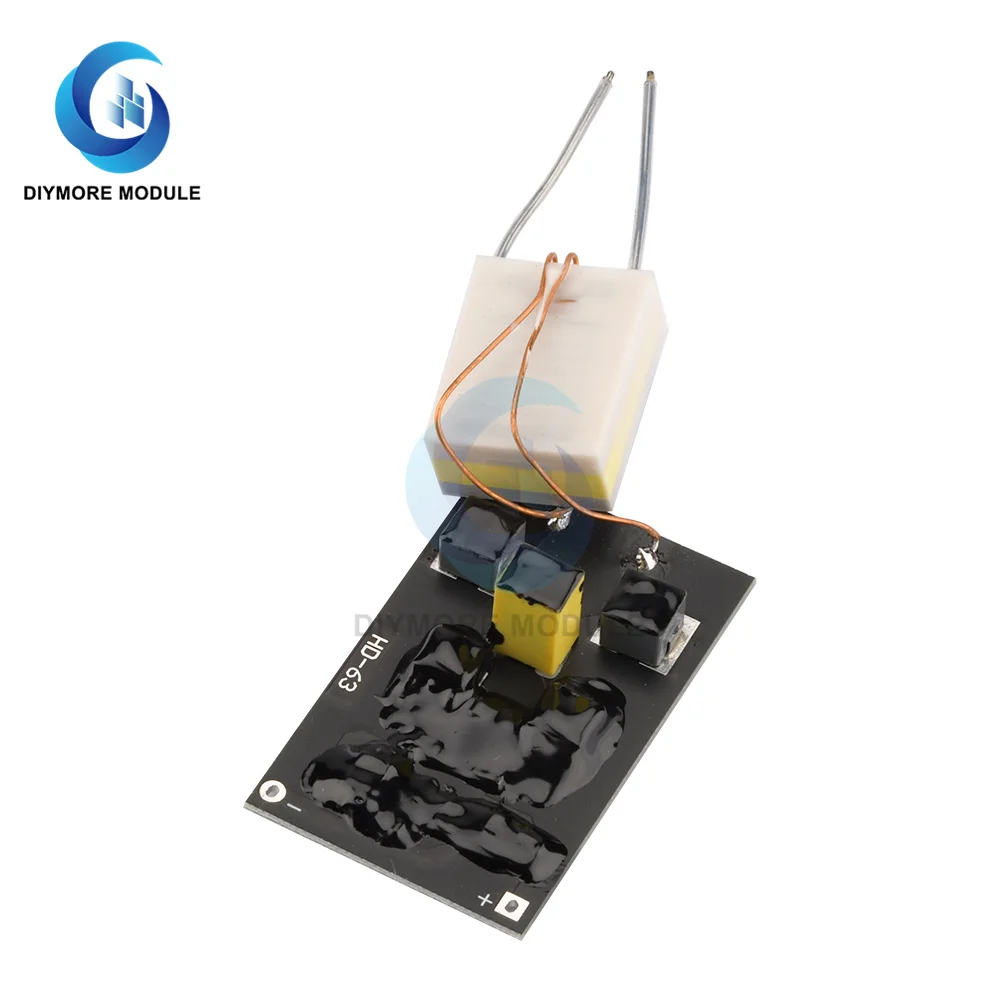

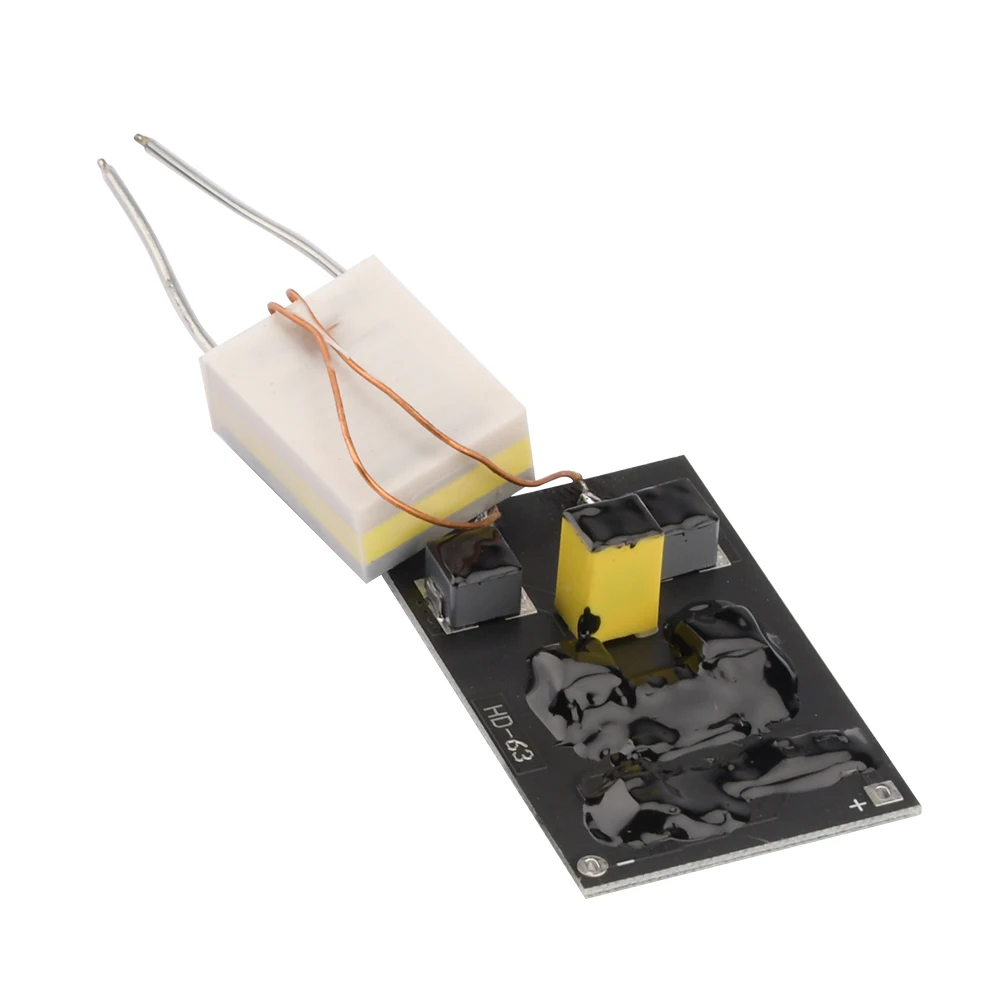

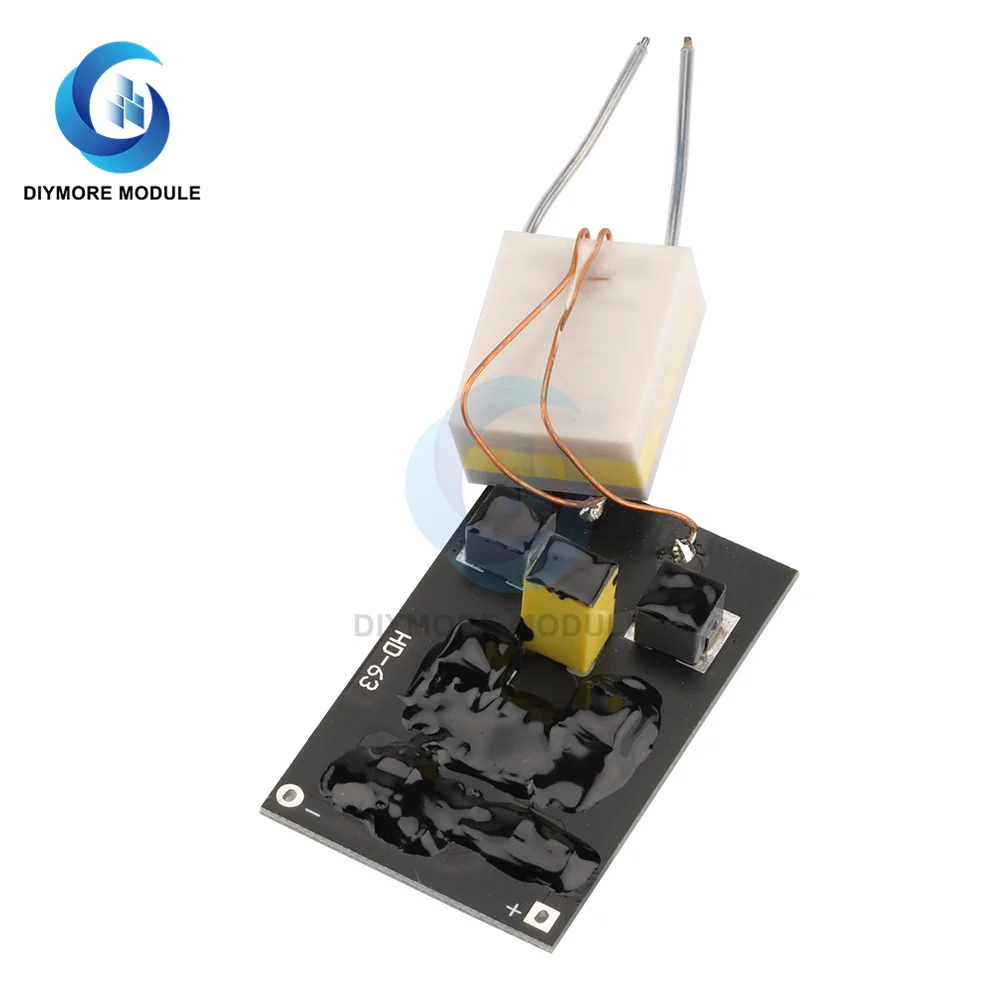

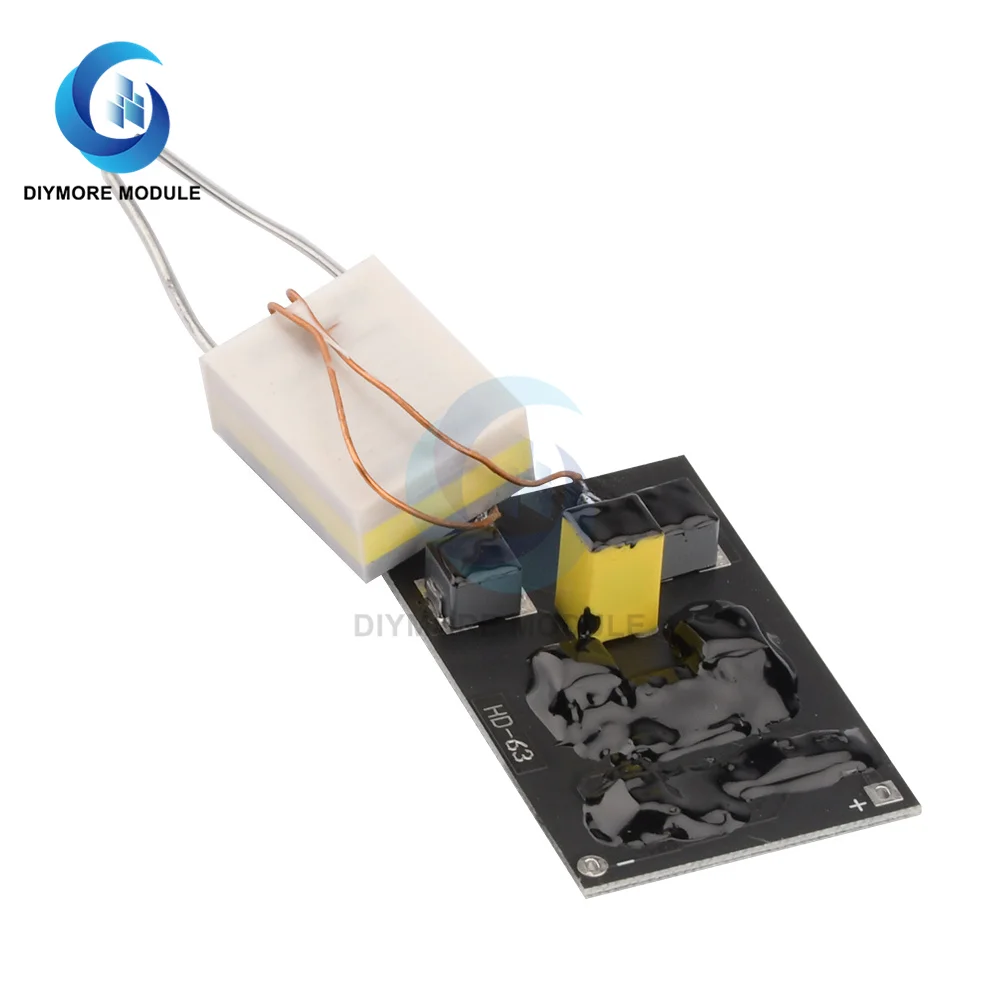

1: высоковольтный модуль дугового зажигания

2: маленький размер

3: Повышение заинтересованности электронных энтузиастов

4: простой в использовании

5: он может производить чрезвычайно высокую температуру во время высоковольтного дугового разряда и может легко воспламеняться.

Название: высоковольтный модуль дугового зажигания

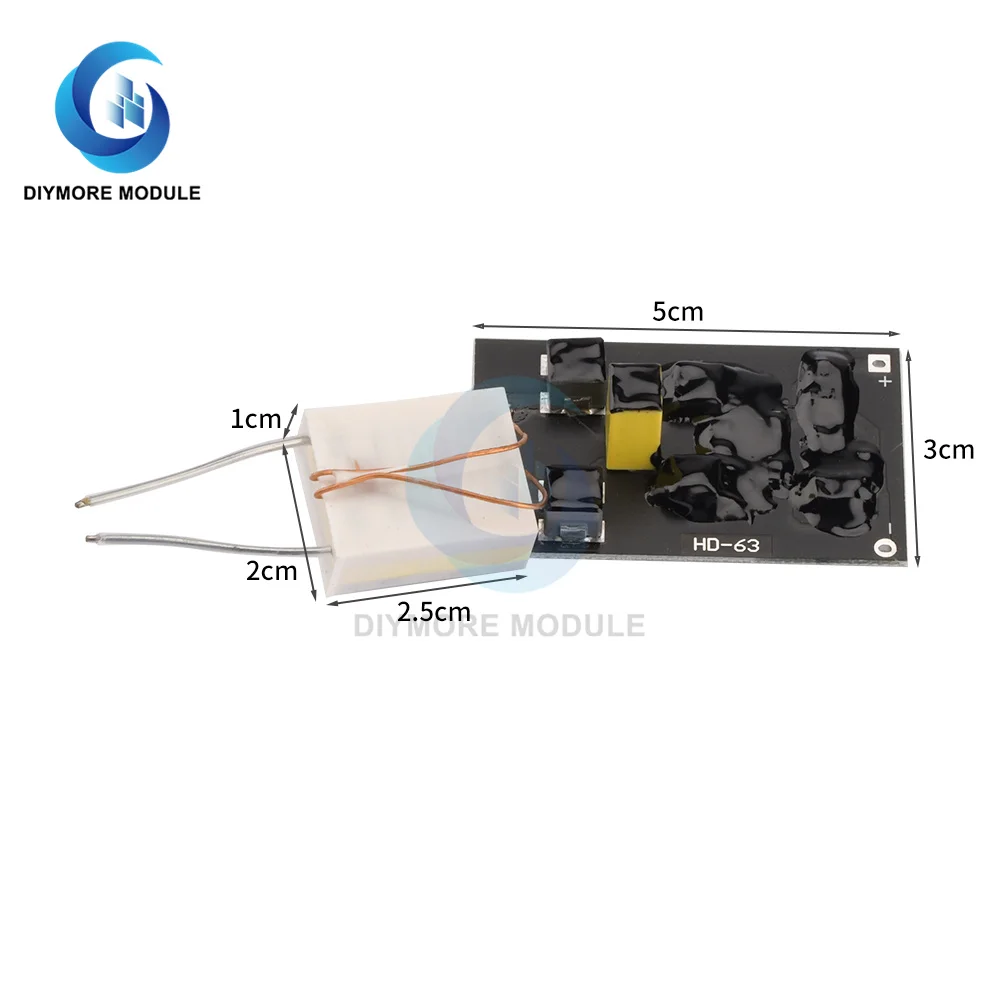

Размеры: доска для рисования 5*3*1,2 см шланг высокого давления посылка 2,5*2*1 см

Игла зажигания дуги составляет около 20 мм (погрешность + 5 мм) [Напряжение]: 12-16 В постоянного тока

Ток: ≥ 5A

Использование: зажигание, зажигалка

Принцип: управляется цифровой схемой и преобразуется катушкой для вывода высоковольтной дуги. Высоковольтная дуговая разрядка может генерировать чрезвычайно высокие температуры и может легко воспламенить горючие вещества.

Инструкции по использованию

① Шелкография печатной платы «+» соединена с положительным полюсом источника питания, а «-» подключена к отрицательному полюсу источника питания.

② Расстояние дуги высоковольтной посылка зависит от напряжения и тока источника питания. Например, если расстояние дуги составляет 1 см, необходимо использовать 12 В 7А. Для 0,5 см, вам нужно только 12V 5A. И так далее. (Максимальное расстояние дуги 1 см)

③ Время использования не должно превышать 5 секунд, в противном случае чип и посылка высокого напряжения будут легко сгореть. (Не возвращается, если сгорел). 12 В источник питания не превышает 5 секунд, 16 в источник питания не превышает 3 секунды.

④ Дуга не является ветрозащитной, и будут помехи в окружающей среде ветра (дуга будет дрейфовать с ветром). Ветер достаточно сильный, чтобы рассеивать дугу, поэтому при его использовании следует избегать влияния окружающего ветра.

Общая проблема

1. Вопрос: Почему схема не реагирует при включении питания?

Ответ: перед проводкой, пожалуйста, убедитесь, что положительная и отрицательная последовательности источника питания верна. Когда питание включено, ответа нет. Большая часть мощности не соответствует требованиям, и Высоковольтная посылка не может управляться. Если питание источника питания соответствует требованиям, вам нужно проверить, находится ли расстояние дуговой иглы в пределах 1 см.

2. В: почему модуль нагревается, когда он работает?

Ответ: Поскольку чип драйвера должен управлять высоковольтной посылка с большим током, даже если он работает всего несколько секунд, он мгновенно генерирует тепло. Следует отметить, что время однократного использования не превышает 5 секунд, и отвод тепла может быть увеличен, если это возможно.

3. Вопрос: Почему я могу видеть фиолетово-синюю дугу на игле, немного после включения, но не образуя дугу?

Ответ: В Этот чехол, источника питания, как правило, недостаточно, или дуговой сварки иглы расстояние слишком велико. Вы можете сначала поставить иглу дуги ближе, когда питание выключено, или непосредственно заменить источник питания, который соответствует мощности.

Контрольный список

1 * высоковольтный режим дугового зажигания
