Плата повышающего и понижающего напряжения 8 Вт с 3-24 В до 5 6 в 9 10 12 15 18 24 инвертор

Плата повышающего и понижающего напряжения 8 Вт с 3-24 В до 5 6 в 9 10 12 15 18 24 инвертор

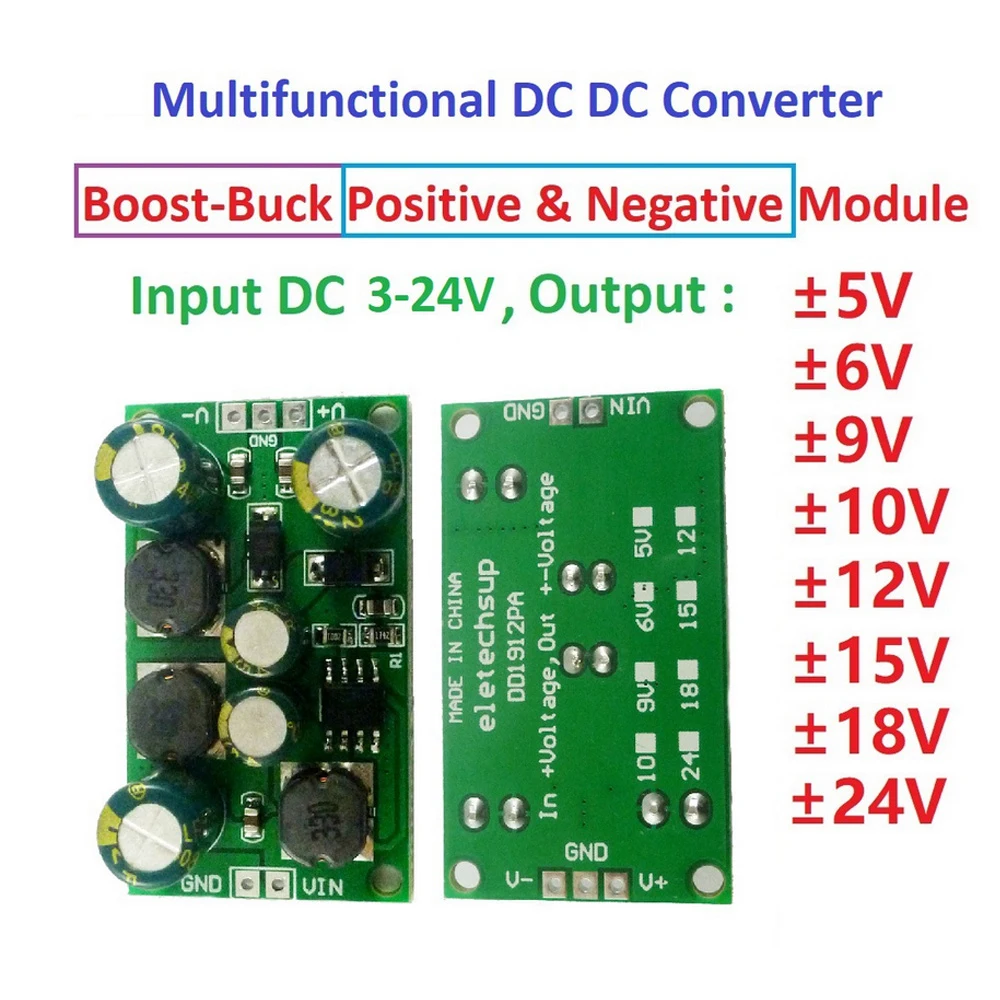

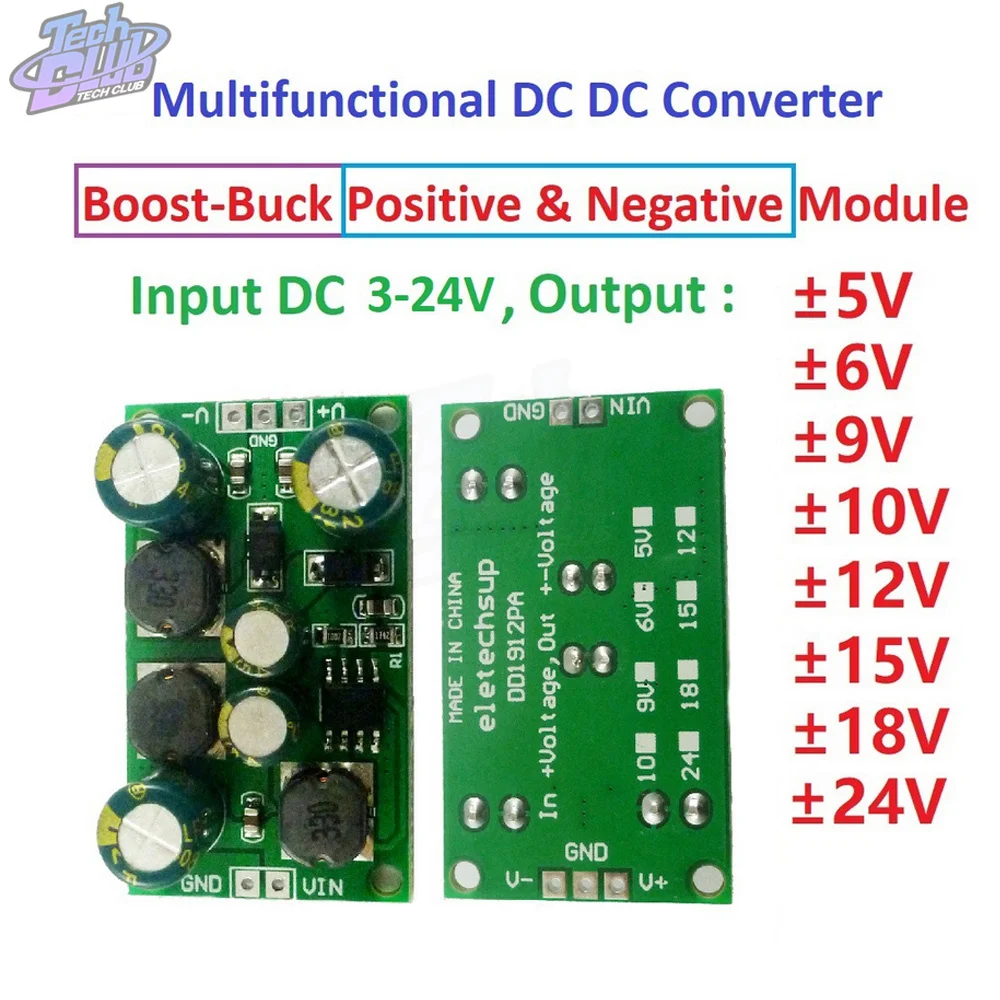

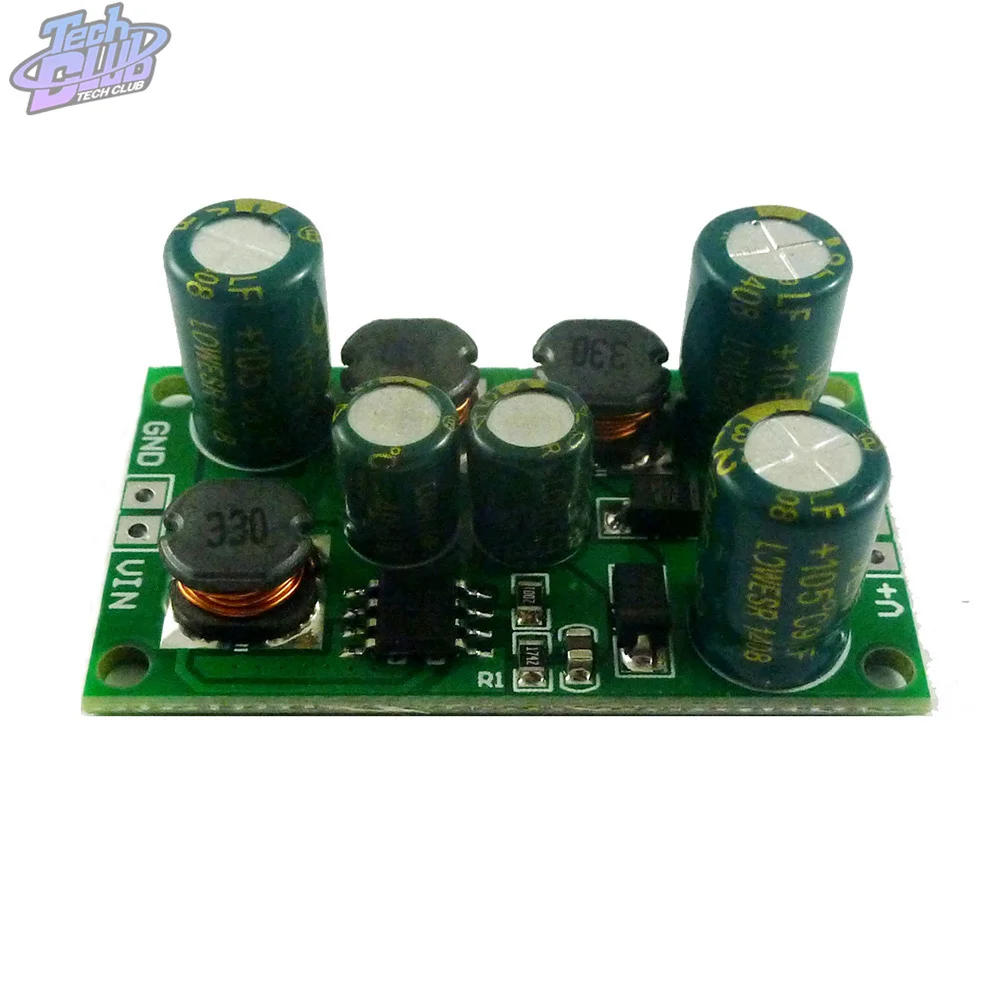

8W Boost-Buck двойная +-напряжение плата 3-24V до 5V 6V 9V 10V 12V 15V 18V 24V инвертор и конвертер для ADC DAC LCD op-динамик усилителя

1: несколько вариантов, дополнительный выход
2: широко используется
3: Эффективность преобразования: 70-90%
4: высокая эффективность
5: Простота в использовании


Иллюстрация:

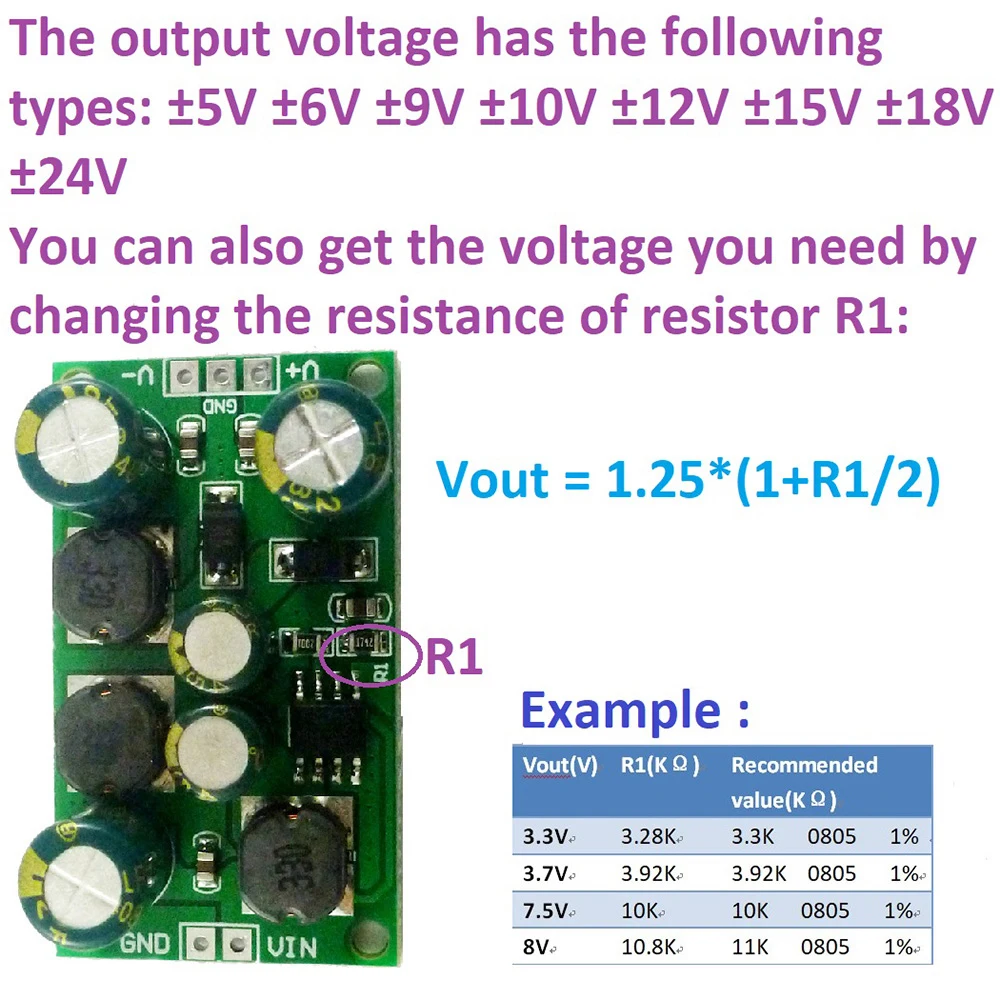

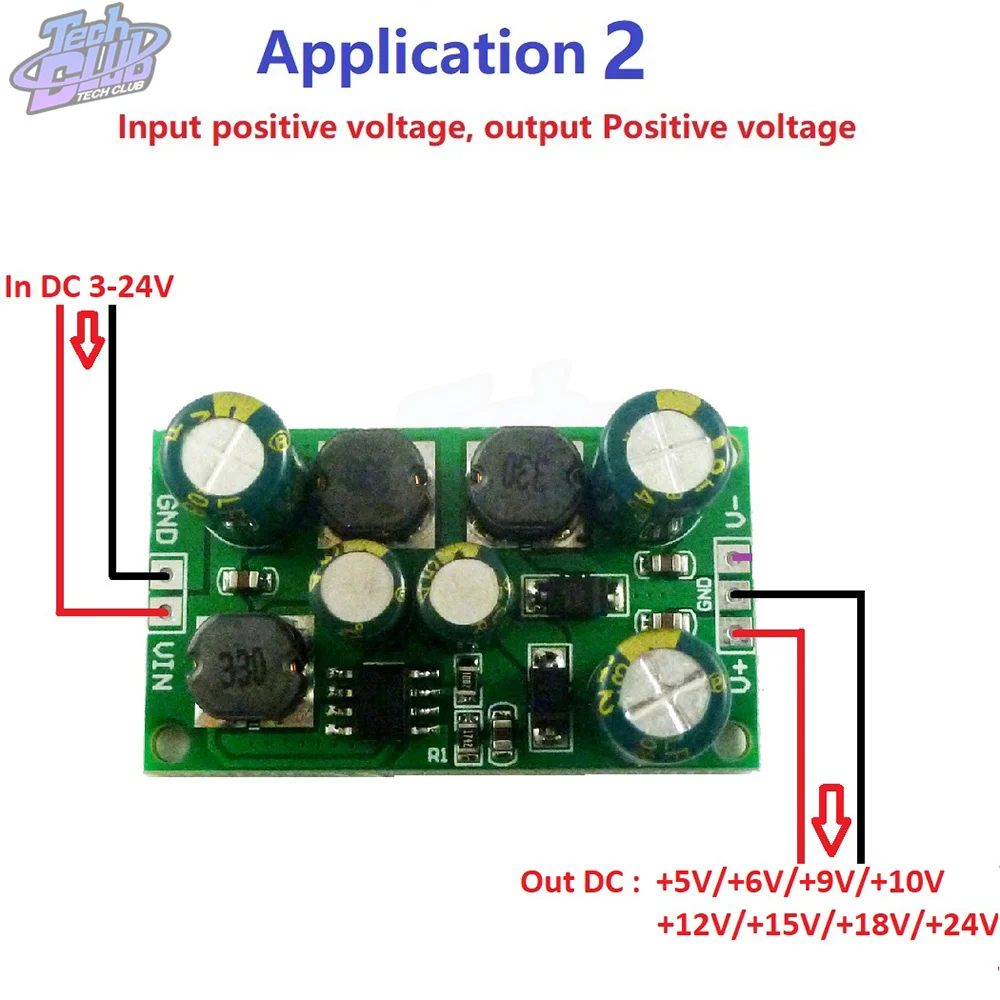

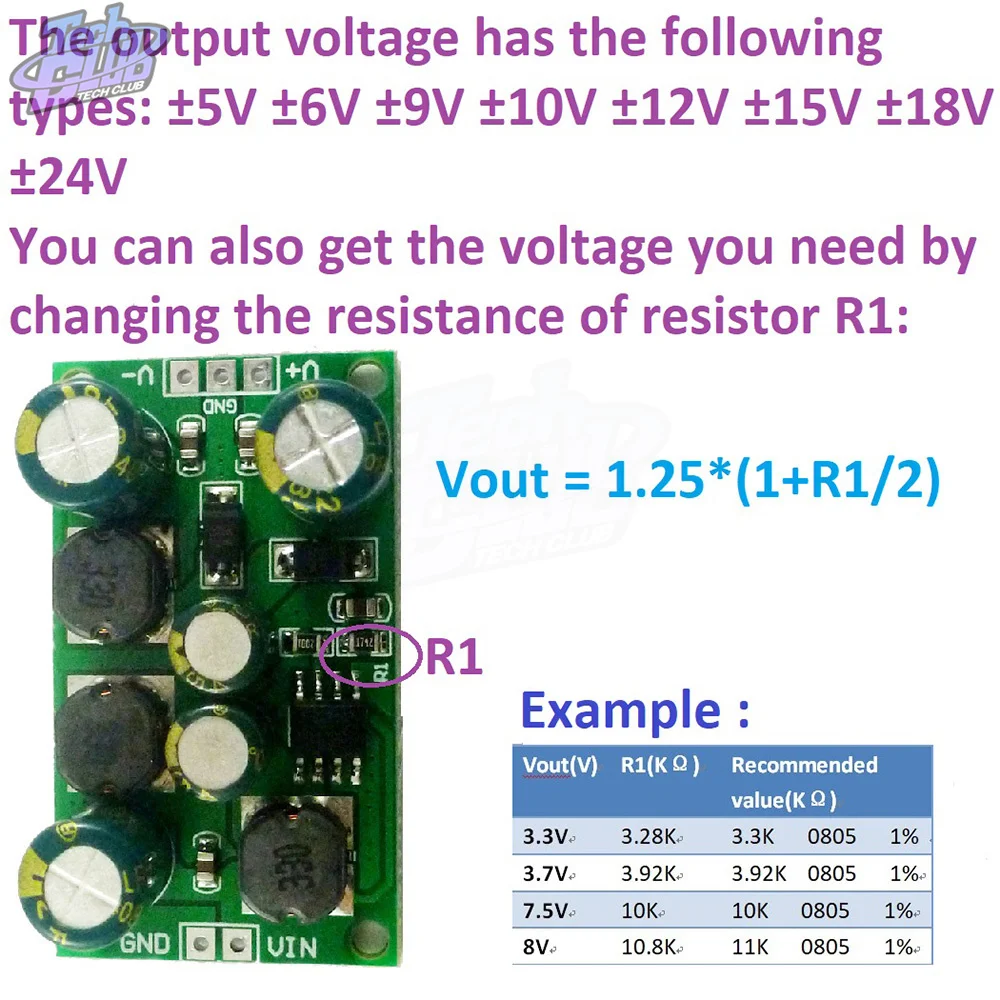

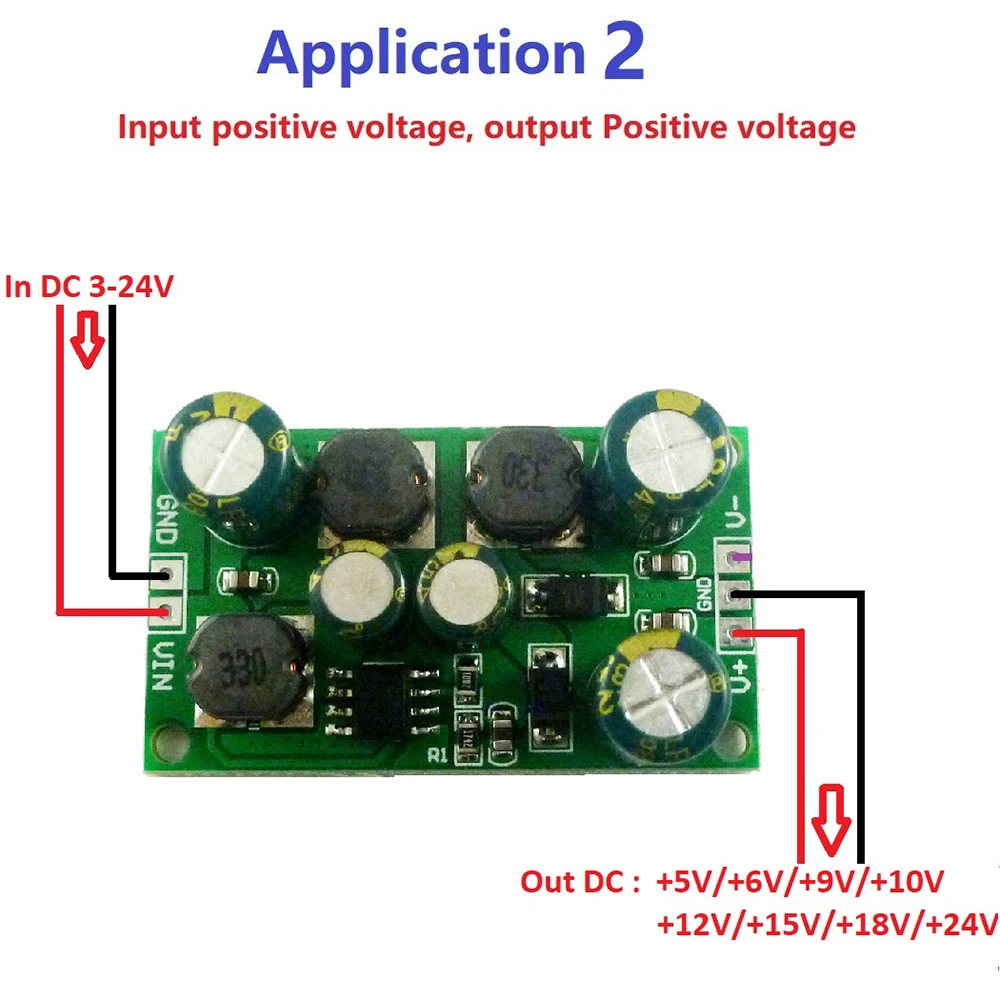

Входное напряжение 3 ~ 24 В, выход опционально ± 5 В/± 6 В/± 9 В/± 10 В/± 12 В/± 15 В/± 18 В ± 24 В
Максимальная выходная мощность: 1-8 Вт (для получения подробной информации, пожалуйста, смотрите описание внизу или проконсультируйтесь с нами.)
Эффективность преобразования: 70-90%
Ток покоя: 3-4 мА
Точность: положительное напряжение ± 3%, отрицательное напряжение ± 5%

Рабочая частота 8 Вт DC-DC повышающего преобразователя 400 кГц.
Температура рабочей среды: -40 ~ + 85 градусов Цельсия

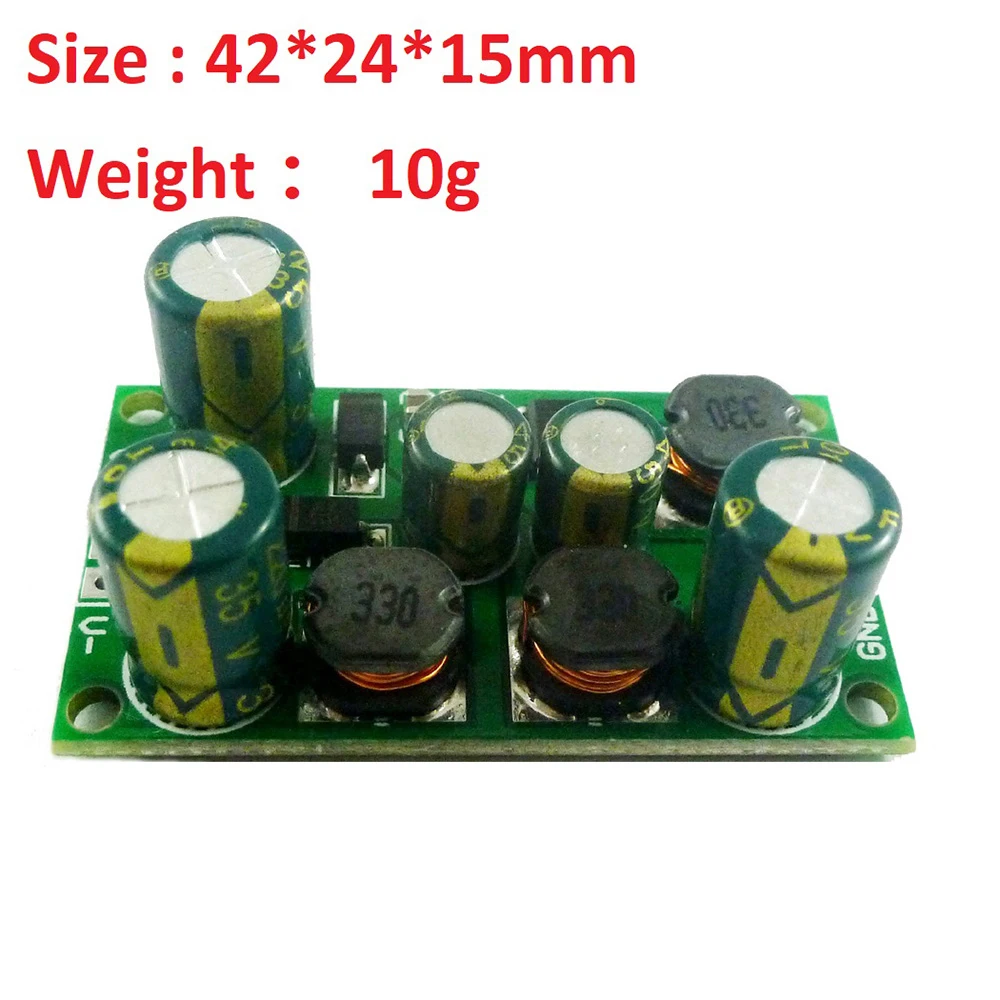

Размер: 42x24x15 мм
Вес: 10 г

Высокая Эффективность до 90%
Встроенная компенсация частоты
Встроенная функция мягкого пуска
Встроенная функция теплового отключения
Встроенная функция ограничения тока


Примечание:
1 для того, чтобы получить более стабильное напряжение, рекомендуется, чтобы выход был больше 10 мА
2 В-не может использоваться отдельно, или нет выхода напряжения. Но вы можете использовать V +
Применение

ADC/DAC/операционный усилитель эталонного напряжения
RS232 RS485 RS422 автобус
Аудио оборудование
Низкомощный аудио источник питания
Автомобильный аудио усилитель двойной блок питания
Источник питания ЖК-дисплея
Приборы


Внимание:

Это модуль преобразователя Напряжения постоянного тока, вы должны обратить внимание на:

1 Входное напряжение не может быть больше максимального входного диапазона
2 выходная мощность не может быть больше максимальной нагрузки в течение длительного времени
3. Входная мощность должна быть больше выходной мощности из-за энергопотребления самого модуля


Вопрос и ответ:

В1: почему выходное напряжение ниже номинального напряжения
Максимальная выходная мощность может достигать 8 Вт, но максимальная мощность будет отличаться в различных условиях. Для получения подробной информации, пожалуйста, обратитесь к следующей таблице (10-80% максимальной мощности является наиболее надежным):

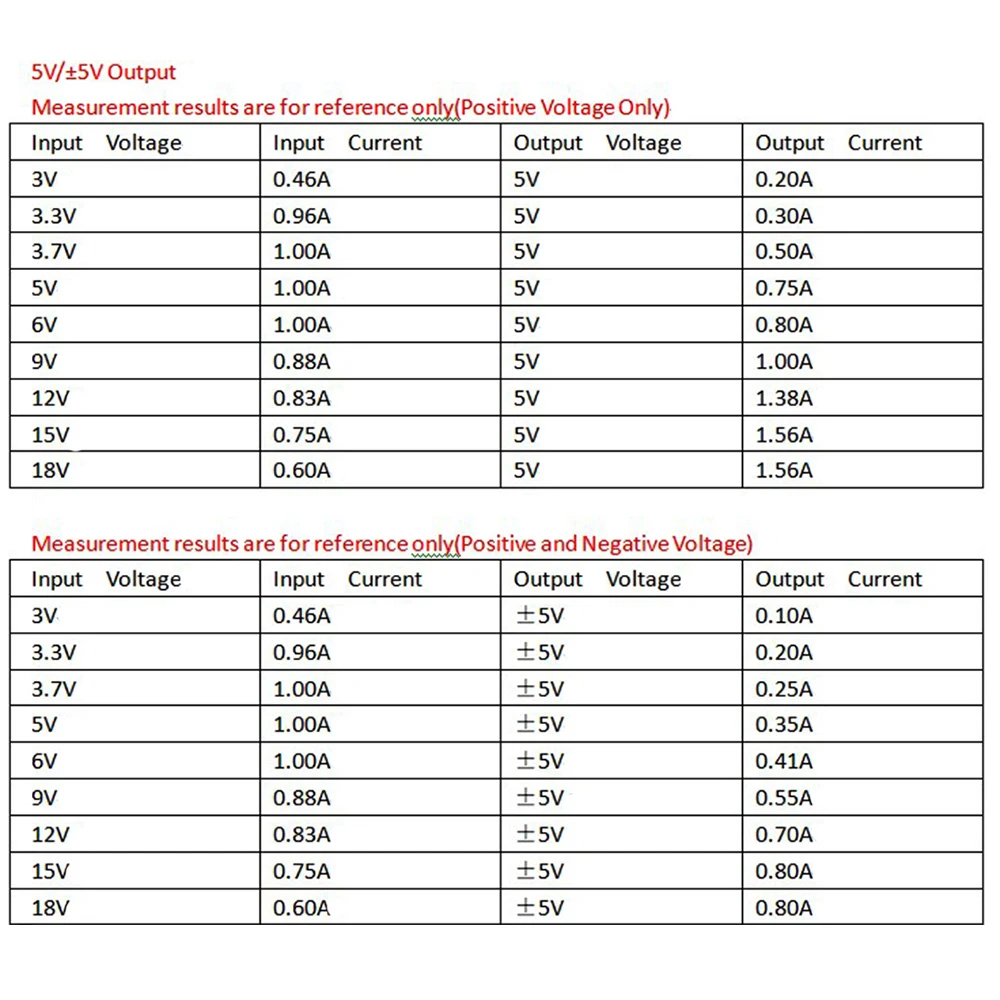

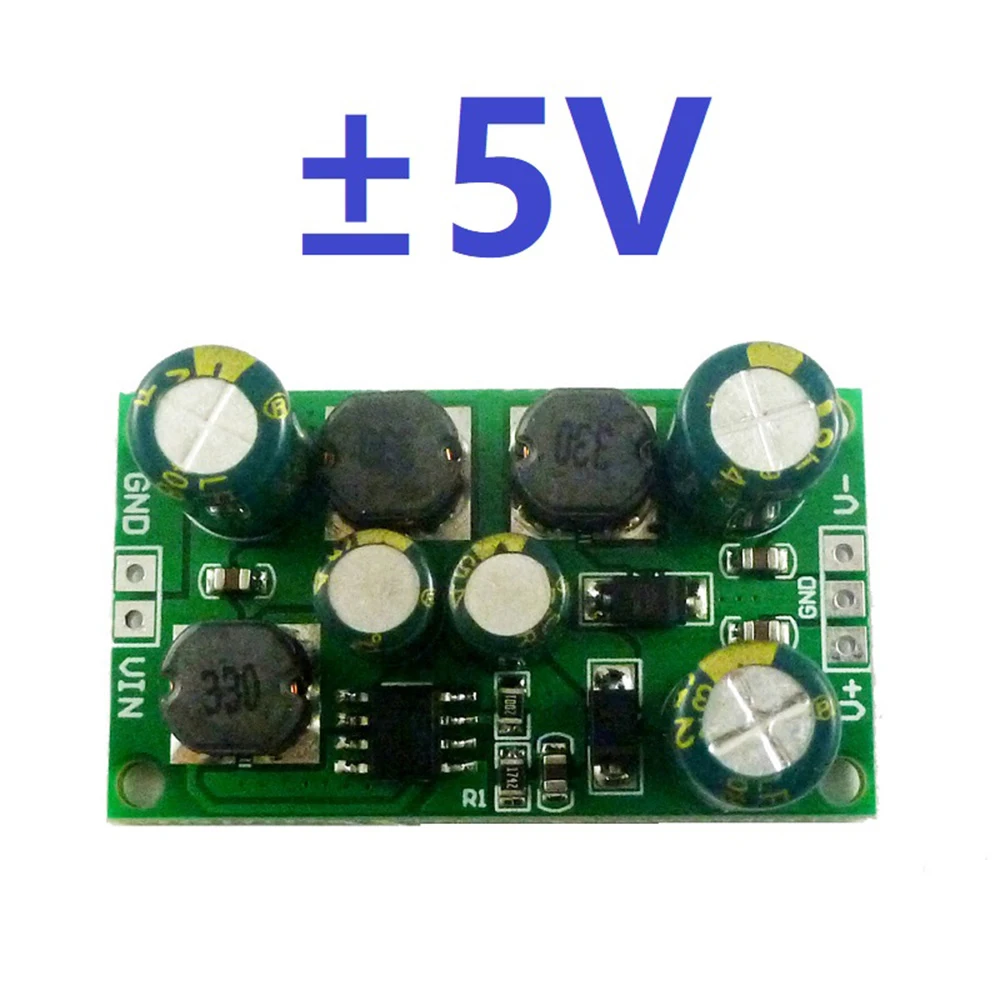

Вход постоянного тока 3-24 В, выход ± 5 В
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,1-0.8A

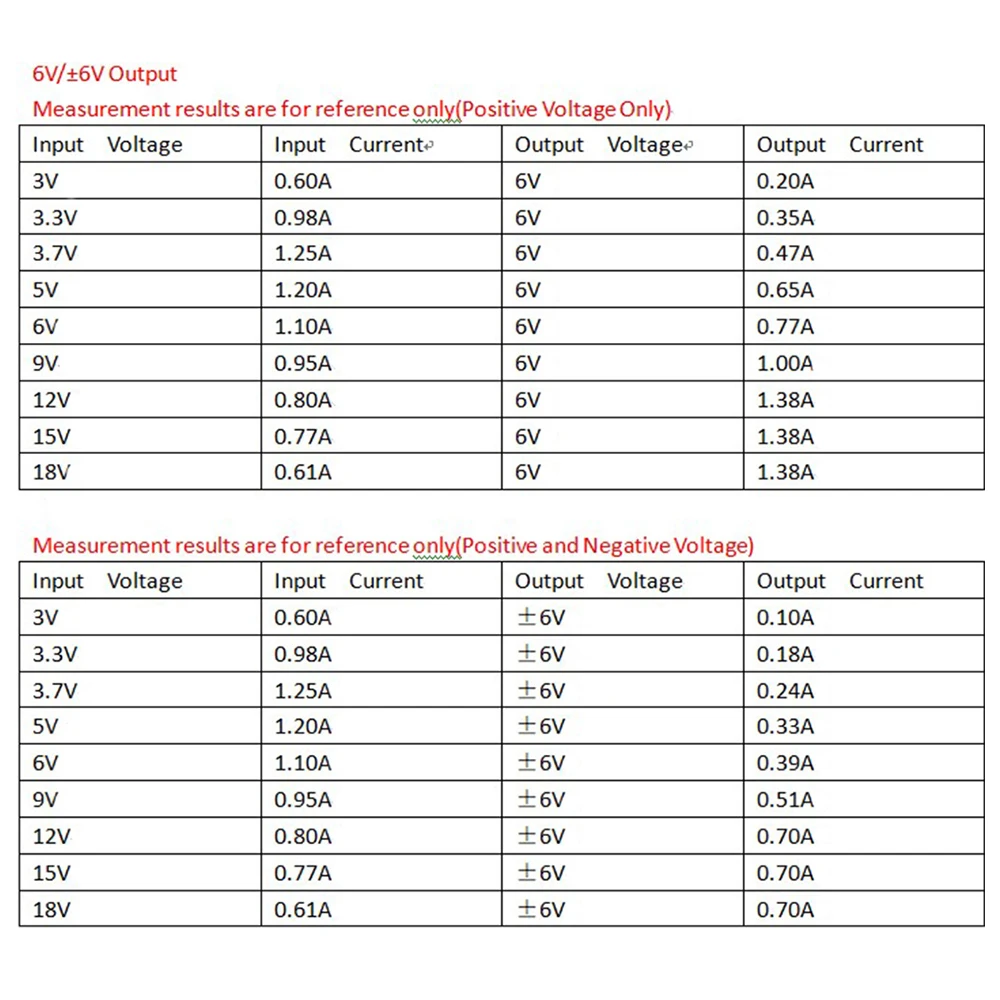

Вход постоянного тока 3-24 В, выход ± 6 в
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,1-0.7A

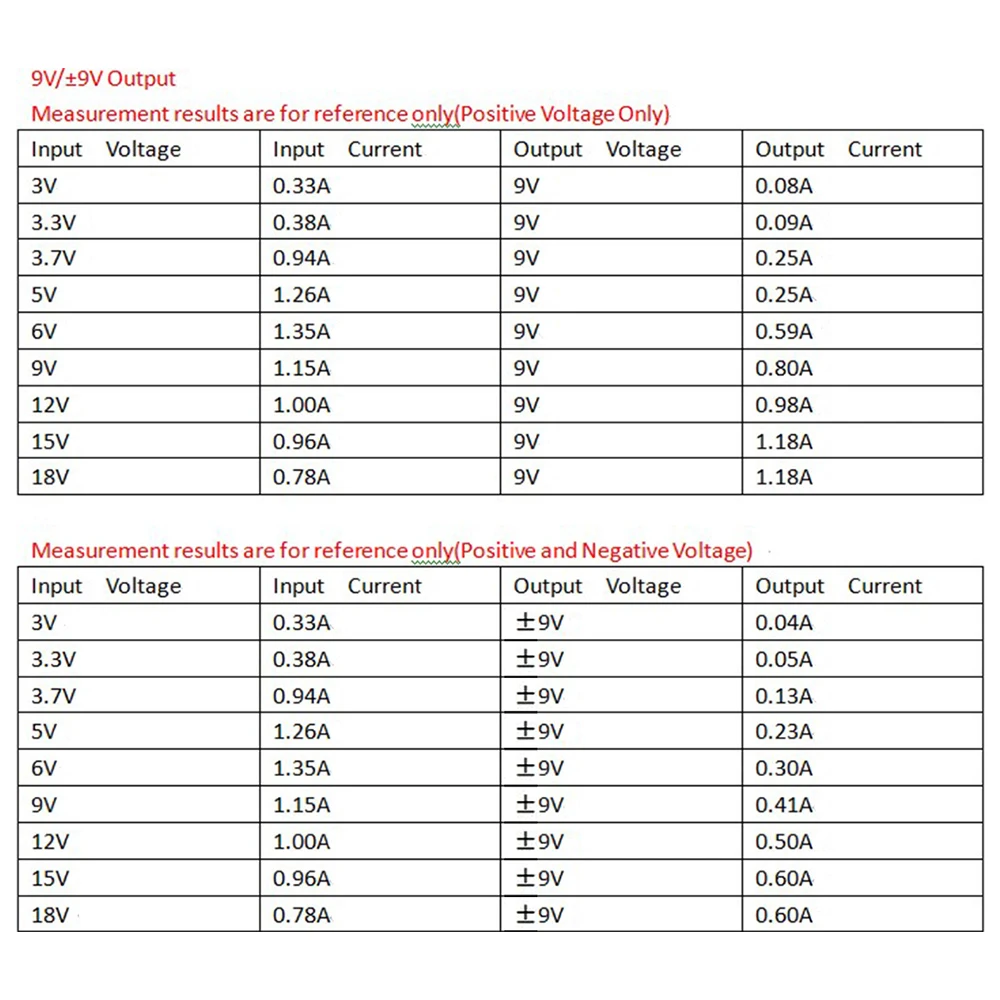

Вход постоянного тока 3-24 В, выход ± 9 в
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,04-0.6A

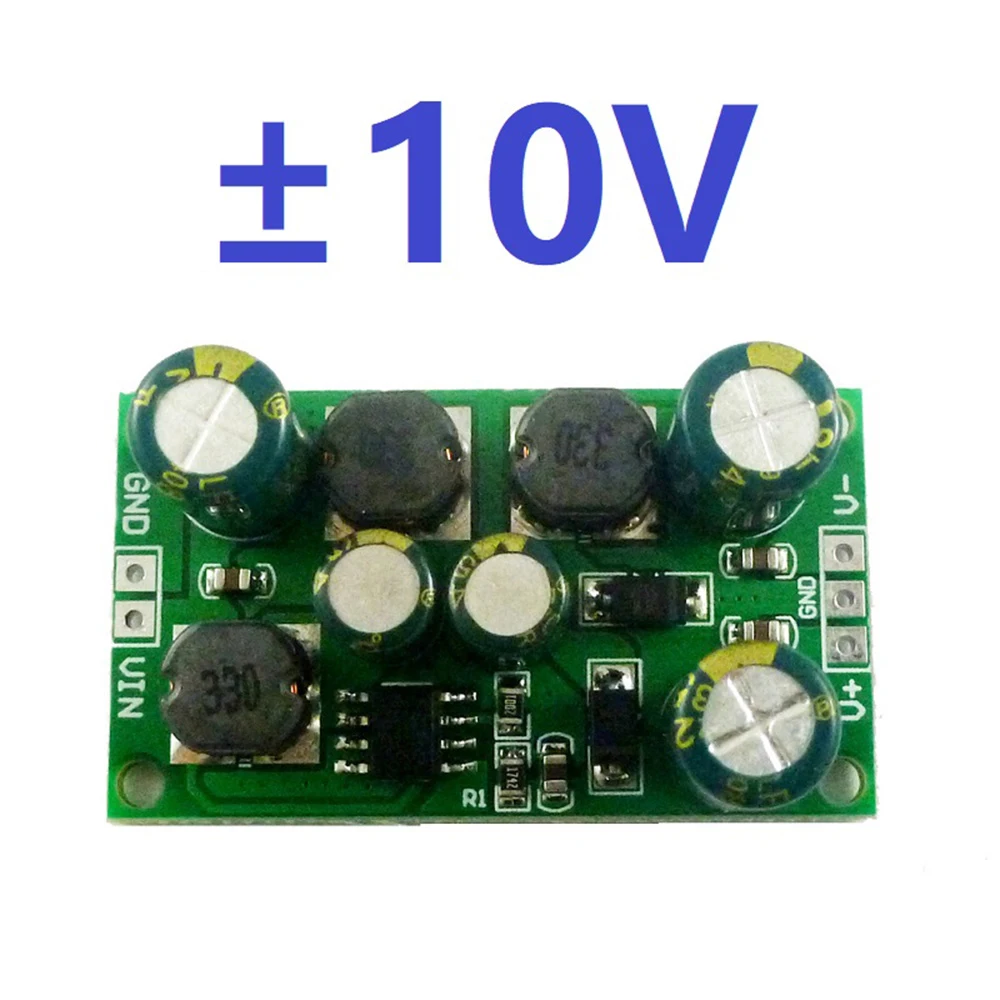

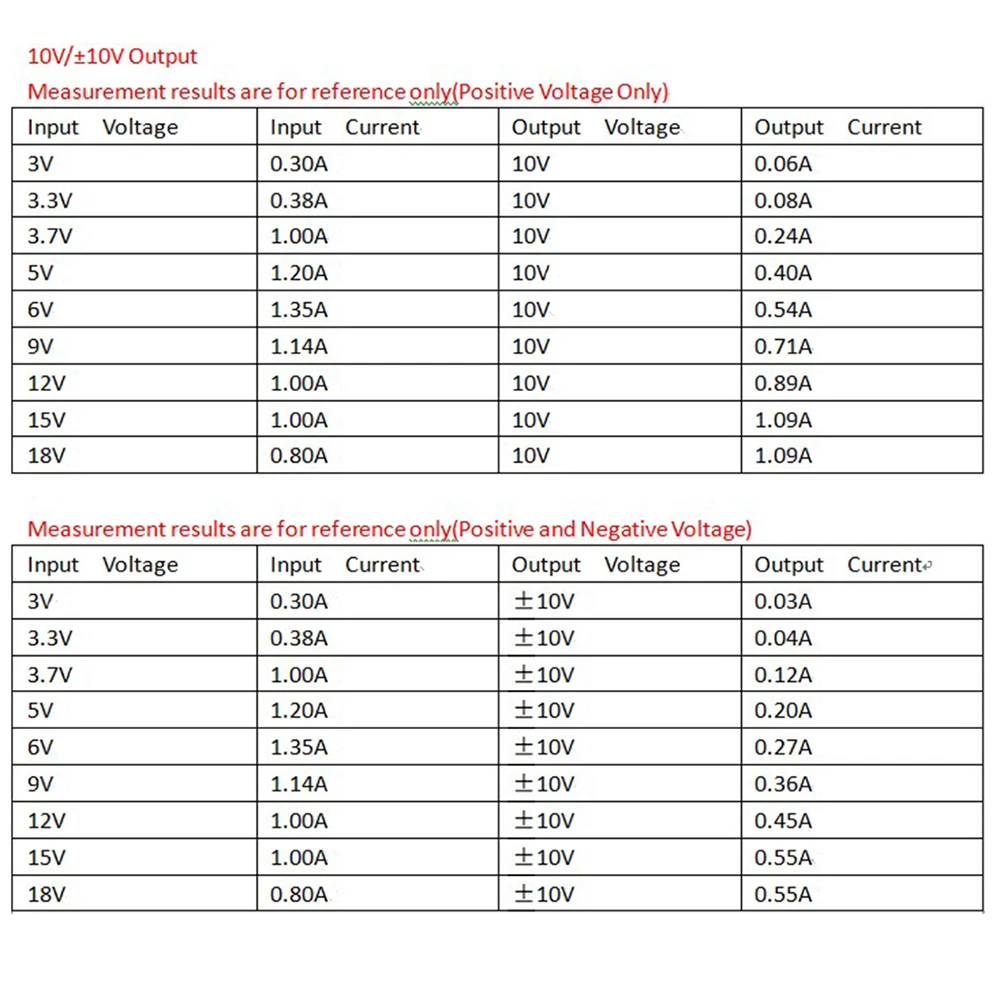

Вход постоянного тока 3-24 В, выход ± 10 В
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.55A

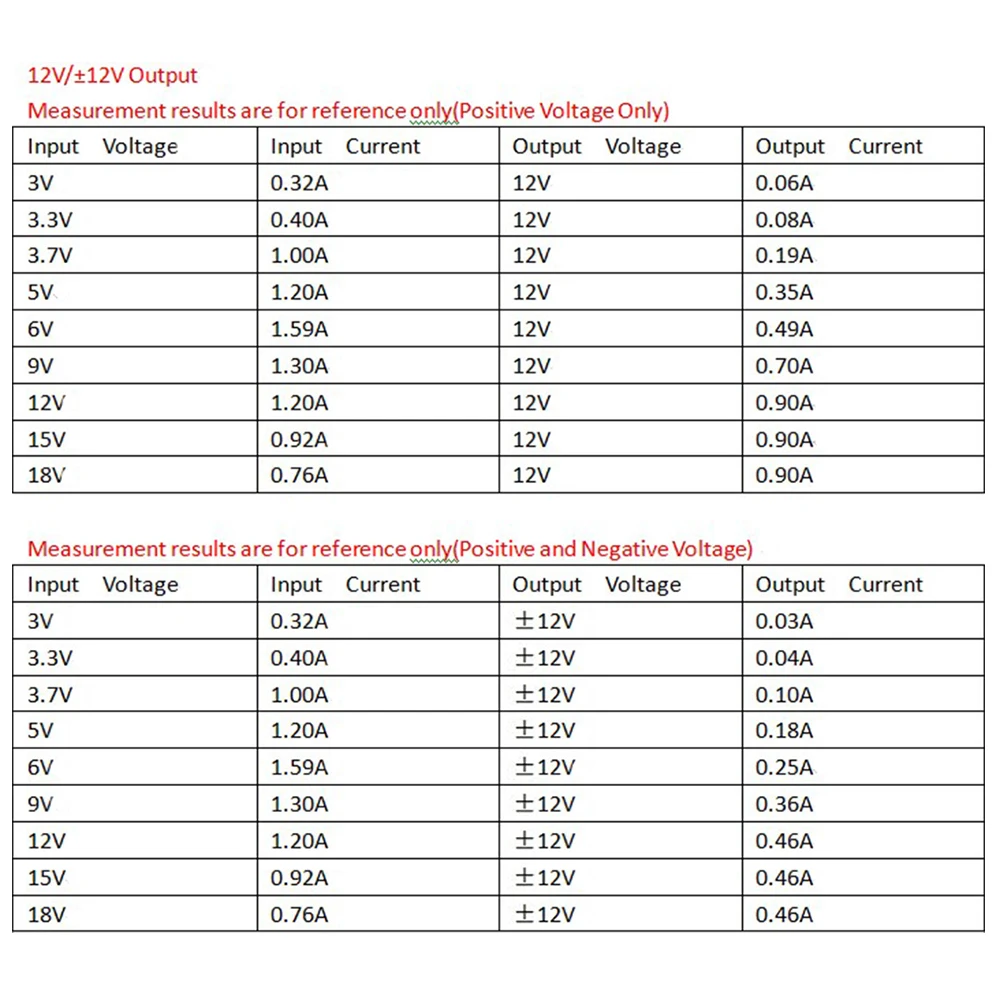

Вход постоянного тока 3-24 В, выход ± 12 В
Вход напряжение: 3V/3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.46A

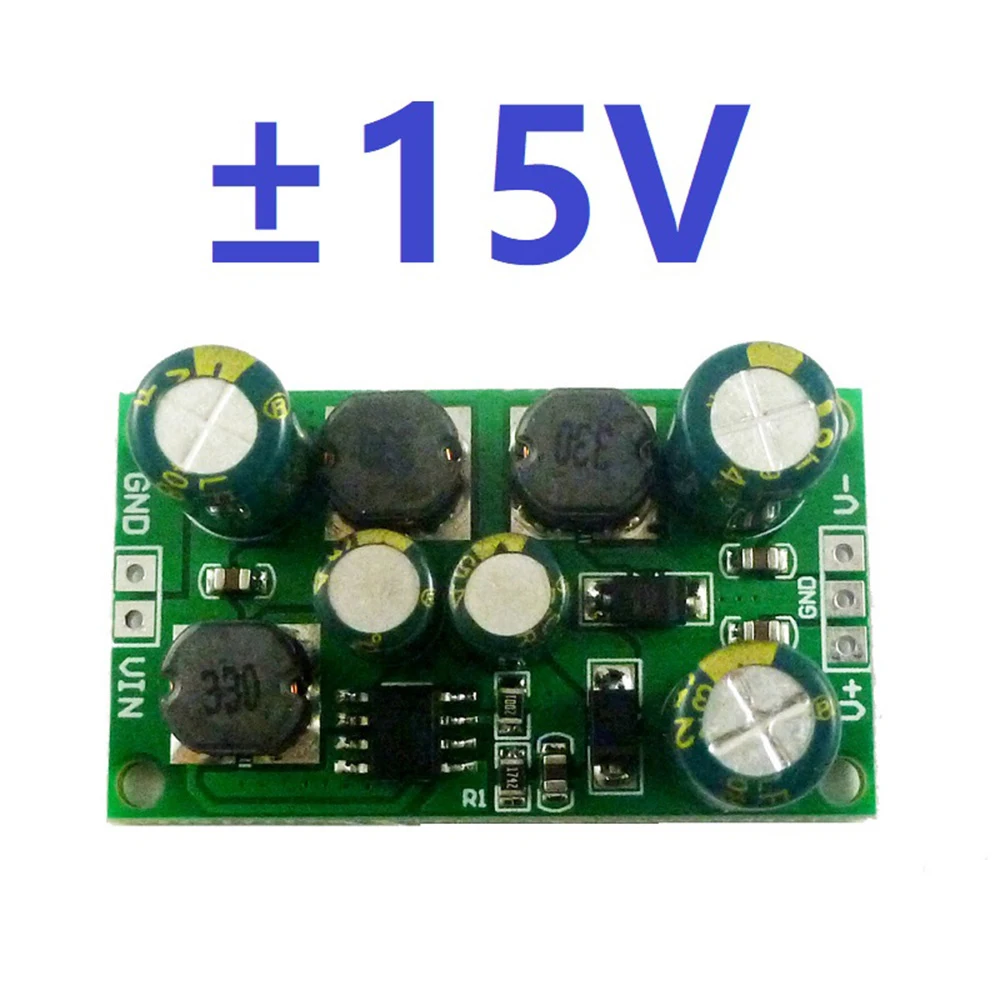

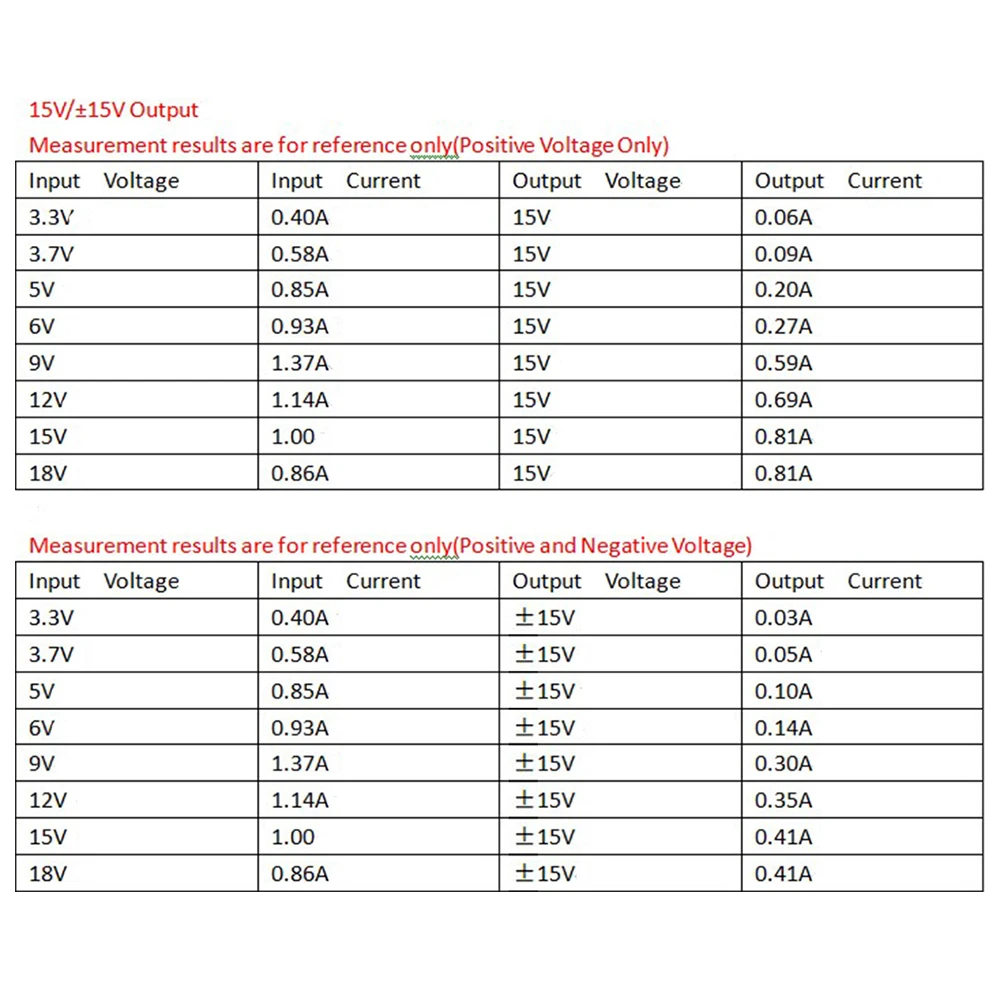

Вход DC 3,3-24V, выход ± 15В
Вход напряжение: 3,3 V/3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.41A

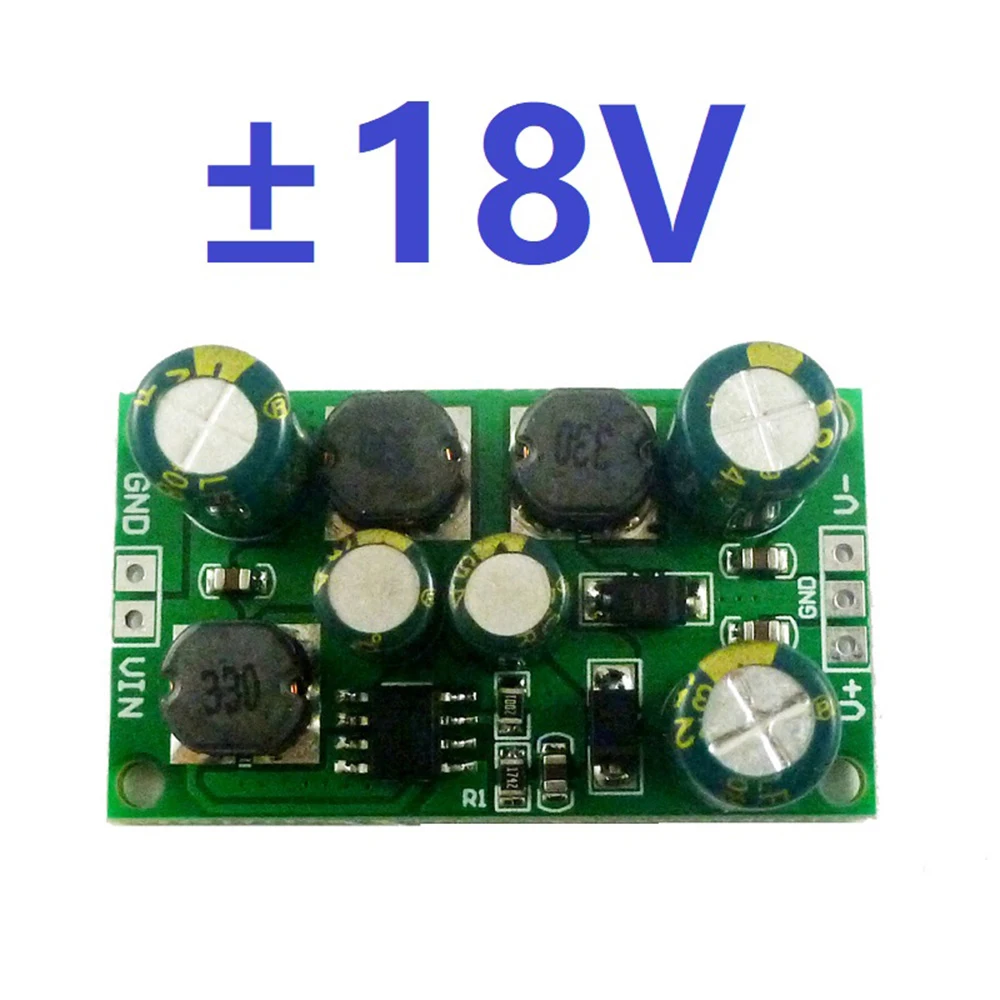

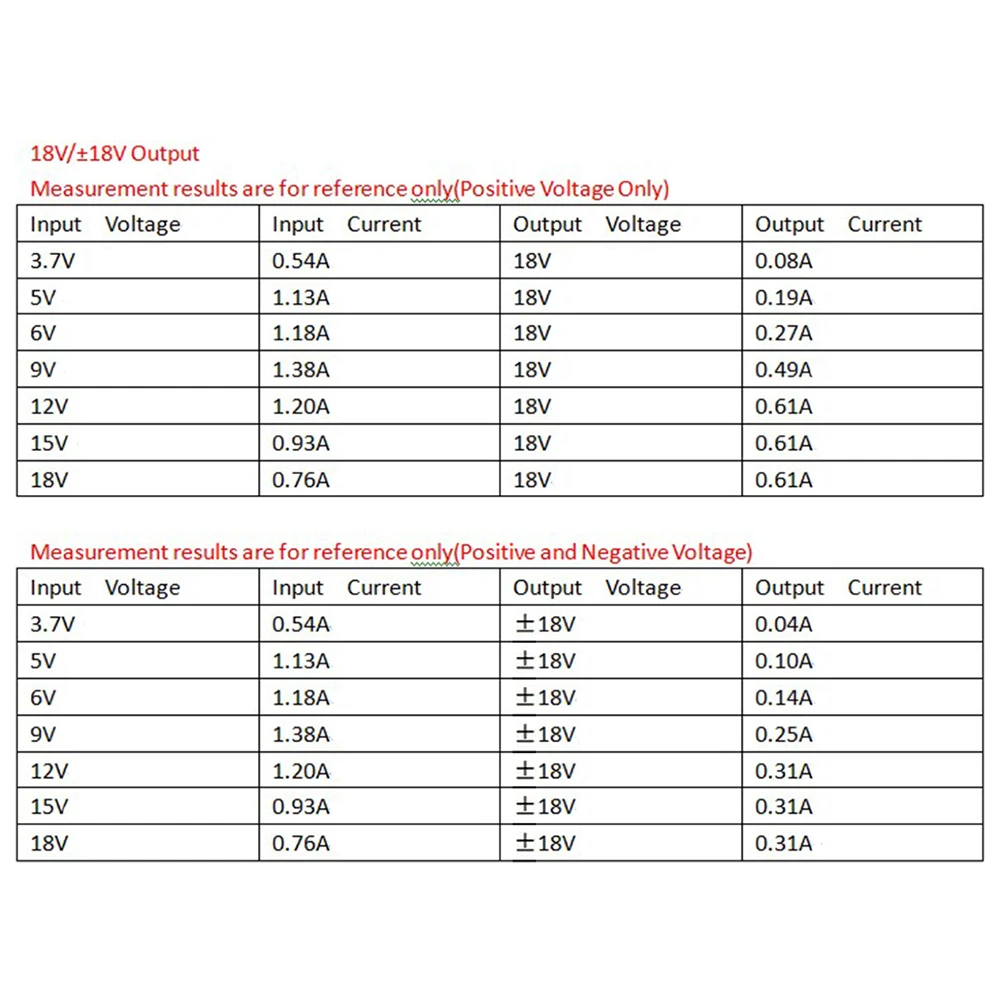

Вход DC 3,7-24V, выход ± 18в
Вход напряжение: 3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,04-0.31A

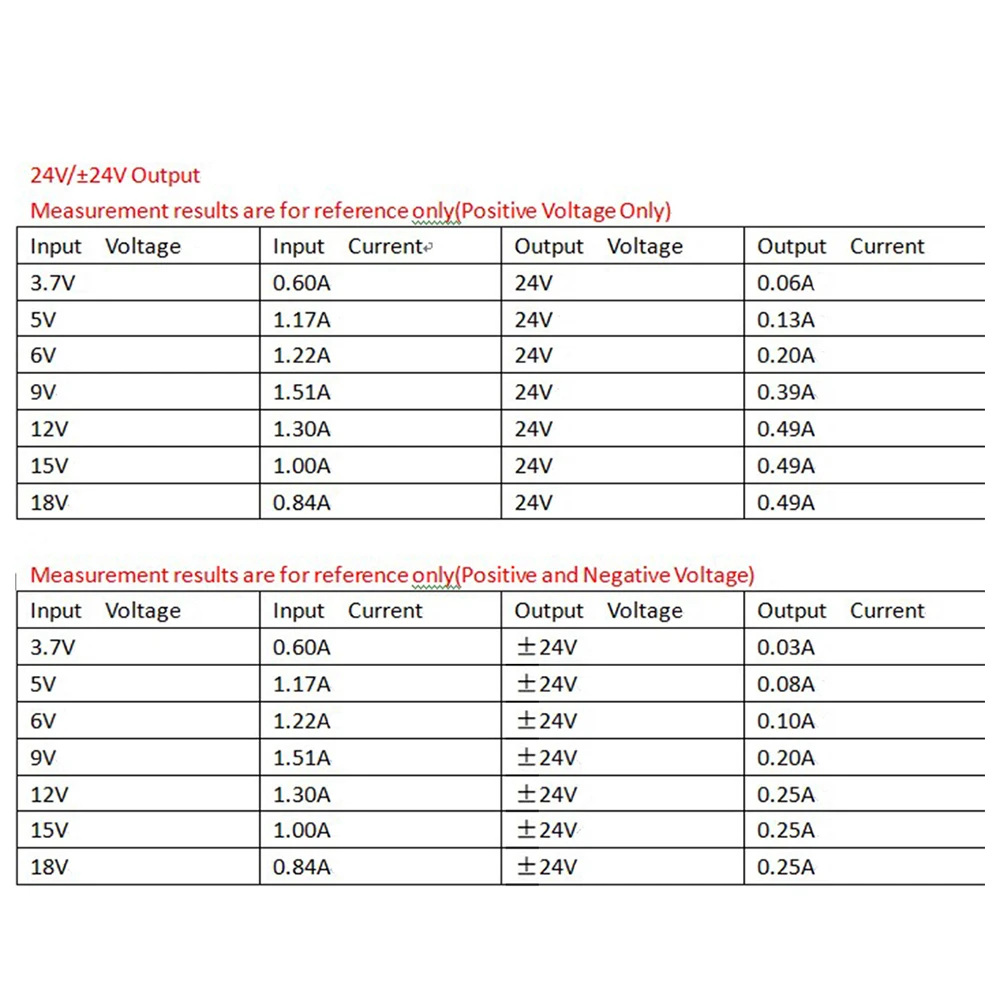

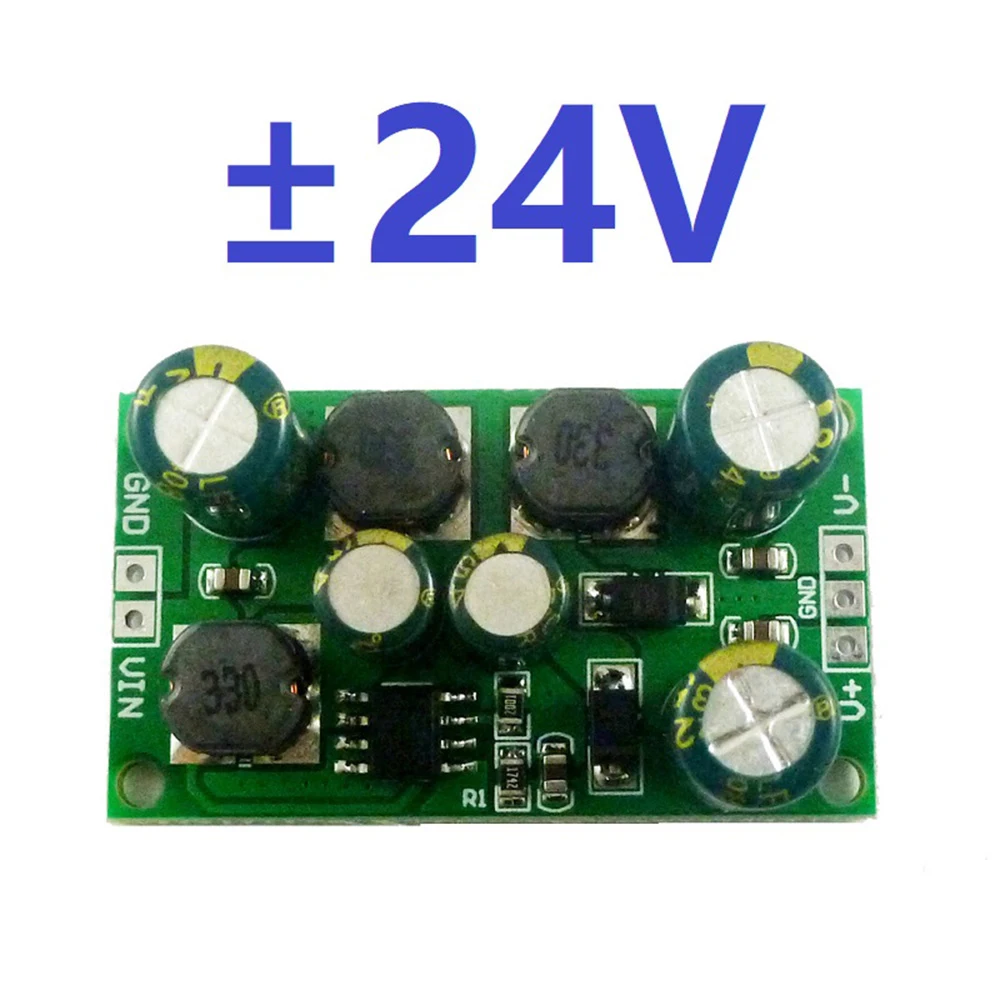

Вход DC 3,7-24V, выход ± 24V
Вход напряжение: 3,7 V/5V/6 в/9 В/12 В/15 Вт/18V
Максимальный выходной ток: 0,03-0.25A


A1: входная мощность слишком низкая. Используйте мультиметр для проверки входного напряжения, входное напряжение в это время очень низкое

В2: почему он не выводит отрицательное напряжение или выход слишком низкий?

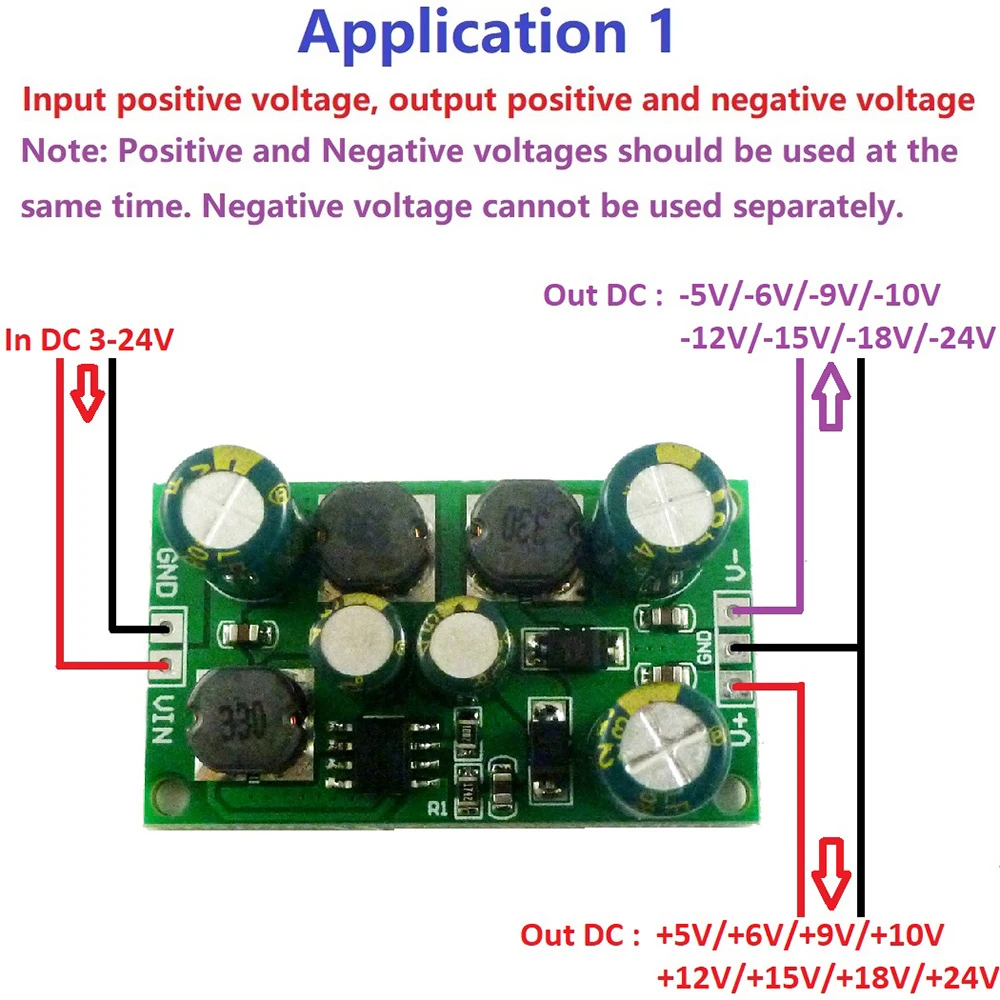

A2: отрицательное напряжение не может использоваться отдельно. При использовании отрицательного напряжения одна и та же нагрузка должна быть подключена к клемме положительного напряжения.

Контрольный список
1 * Модуль преобразователя
