Прямая поставка с фабрики 10 бар датчик давления постоянного тока 24 В 4-20 мА выход

Прямая поставка с фабрики 10 бар датчик давления постоянного тока 24 В 4-20 мА выход

Пожалуйста, обратите внимание, что цена по этой ссылке указана,

1: диапазон: от 0 до 10 бар

2: Выход: 4 ~ 20 мА

3: порт давления: 1/2 дюйма NPT

4: Источник питания: 24VDC

5: точность: 1%

6: нормальная температура, нормальное давление, Нормальная рабочая среда.

7: без кабеля

8: 3 штуки в партии

Руководство пользователя передатчик давления

1. Обзор

Передатчик давления-это своего рода устройство, основанное на уровне давления, который внутри экспертной интегральной схемы может трансформировать сигнал датчика milli-volt в стандартный дальний сигнал передачи тока, И он может быть непосредственно соединен с компьютерным соединением клип, инструмент управления, aptitude инструмент или PLC и т. Д. Удобно. Продукция серии широко применяется в таких профессиях, как контроль промышленного процесса, нефтяная промышленность, химическая техника и металлургия и т. д. переносите расстояние и может использовать Электрический текущий метод экспорта.

Передатчик давления имеет малый физический объем, вес-светильник, вся Нержавеющая сталь полностью уплотняет структуру, может работать в условиях причинно-следственной связи. Этот продукт устанавливает удобство простой и прямой, имеет очень высокий анти-к лоскуту, чтобы фунт на функции с анти-, Применяются в процессе широкого контроля, авиационного, аэрокосмического, автомобильного, медицинского оборудования, ОВКВ и т. Д.

2. Размер формы и установка

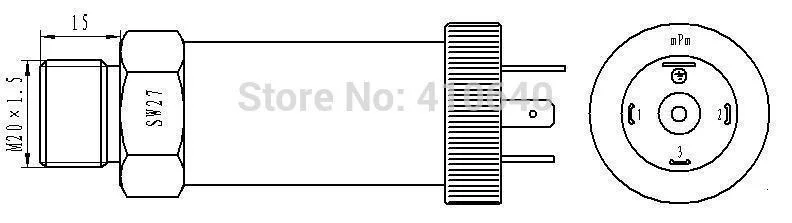

Рисунок 1-это форма для контакта с Hirschmann.

Рис. 2-это форма прямого предохранителя.

3 техника указательный знак

Мощность: 24 В постоянного тока;

Выход: 4 ~ 20 мА;

Точность: 1% Ф. С;

4. Электрическое соединение

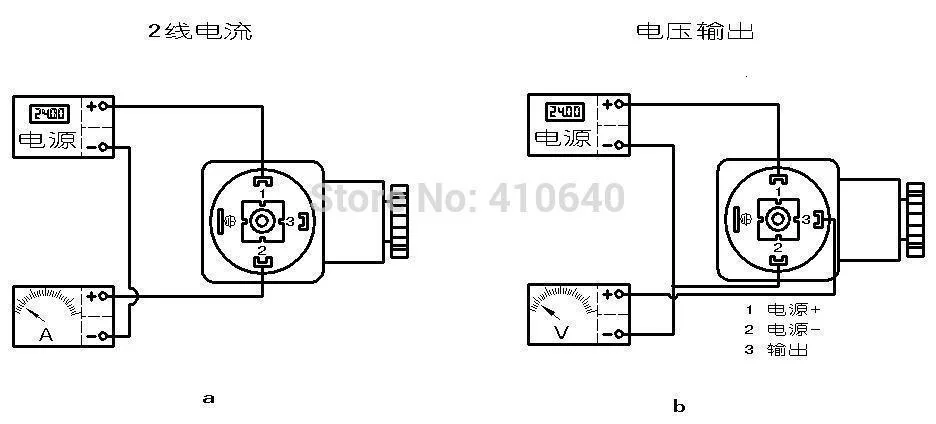

4,1 структура Hirschmann электрическое соединение выглядит следующим образом схема a, b:

4,2 прямое соединение структуры предохранителя электроэнергии:

Электрический ток:

Красная линия: 24 В постоянного тока;

Зеленая линия: выход электрического тока.

Электрическое напряжение:

Красная линия: 24 В постоянного тока;

Синяя линия: источник питания-;

Желтая линия: выход электрического напряжения +.

5 способ установки

1 Выберите место, где можно управлять и легко устанавливать

2. Держите подальше от источника вибрации, насколько это возможно;

3 Держите подальше от горячего источника, насколько это возможно;

4 лучше пройти дверь клапана и измерить соединение трубопроводов

5 Используйте ключ для зажима шести квадратных передатчиков при установке.

6 Управляйте Hirschmann с контактом и связывайте место и

Нельзя поворачивать, чтобы перемещаться с внешней оболочкой.

6.Уведомление об использовании безопасности

1. Будьте осторожны при переноске и установке передатчика, чтобы избежать столкновения, чтобы повлиять на функцию цепи;

2. Изменить, чтобы отправить на машину, чтобы войти, чтобы нажать на изоляционную пленку, абсолютно не для искусственного прикосновения, чтобы прикоснуться к иностранному корпусу.

3. Соединение электричества, пожалуйста, действуйте в соответствии с строгим способом подключения линии, подключите ошибку линии и приведет к повреждению увеличения электрической цепи

4. Пожалуйста, свяжитесь с нашей компанией, если у них возникли проблемы при установке и использовании. Когда продукты происходят аномалии, пожалуйста, не открывайте для ремонта самостоятельно, вы должны связаться с фабрикой вовремя.

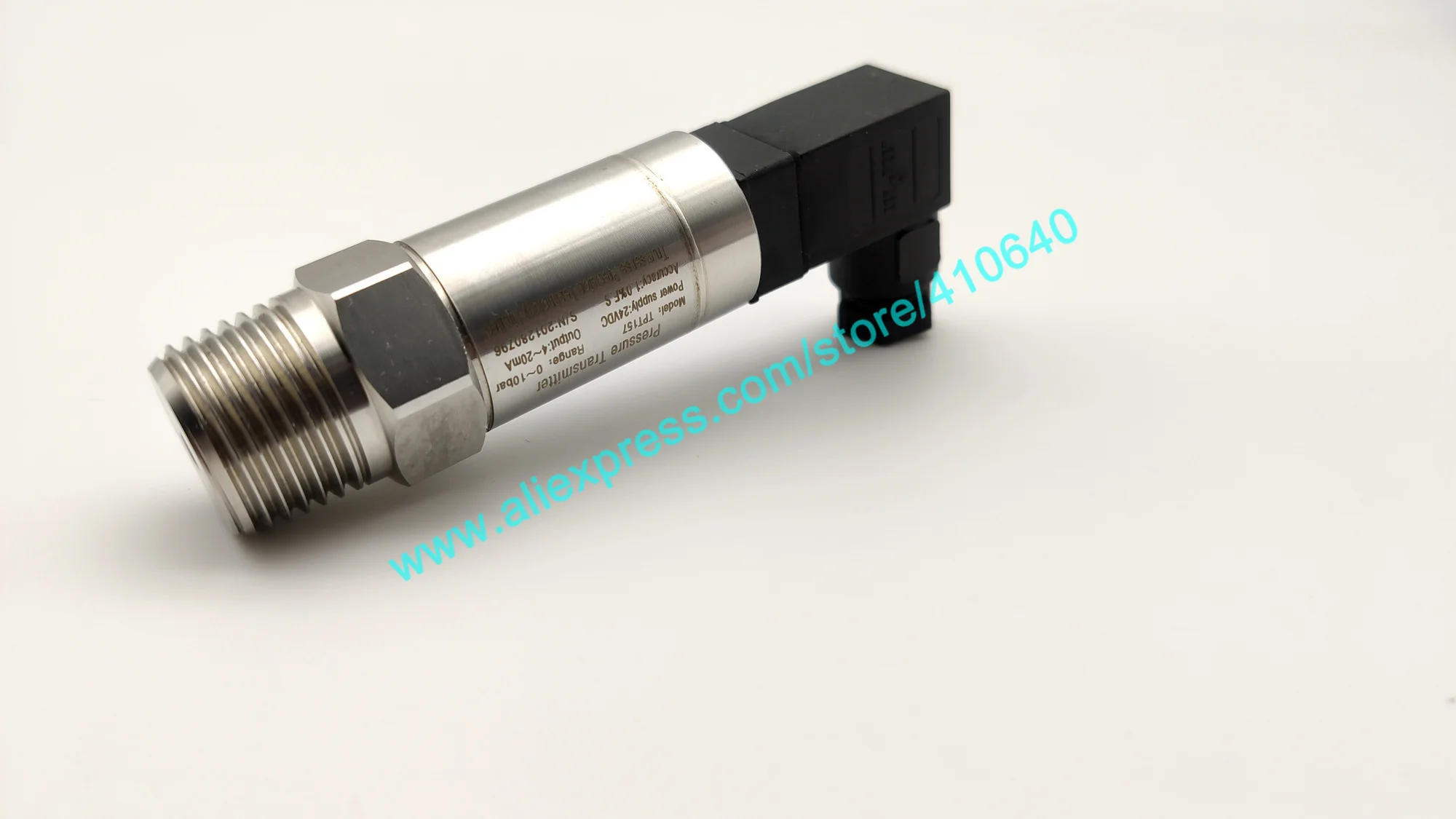

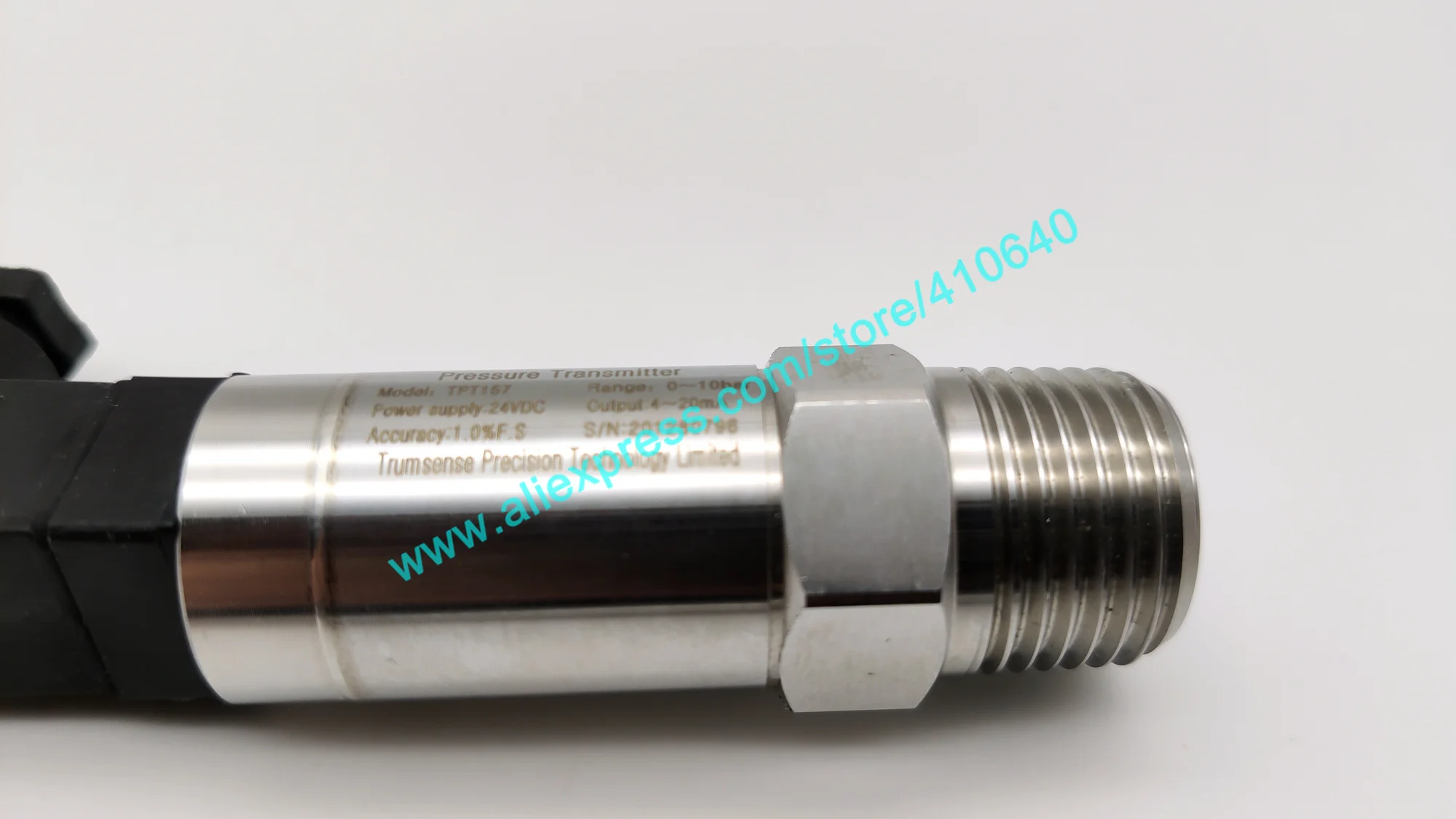

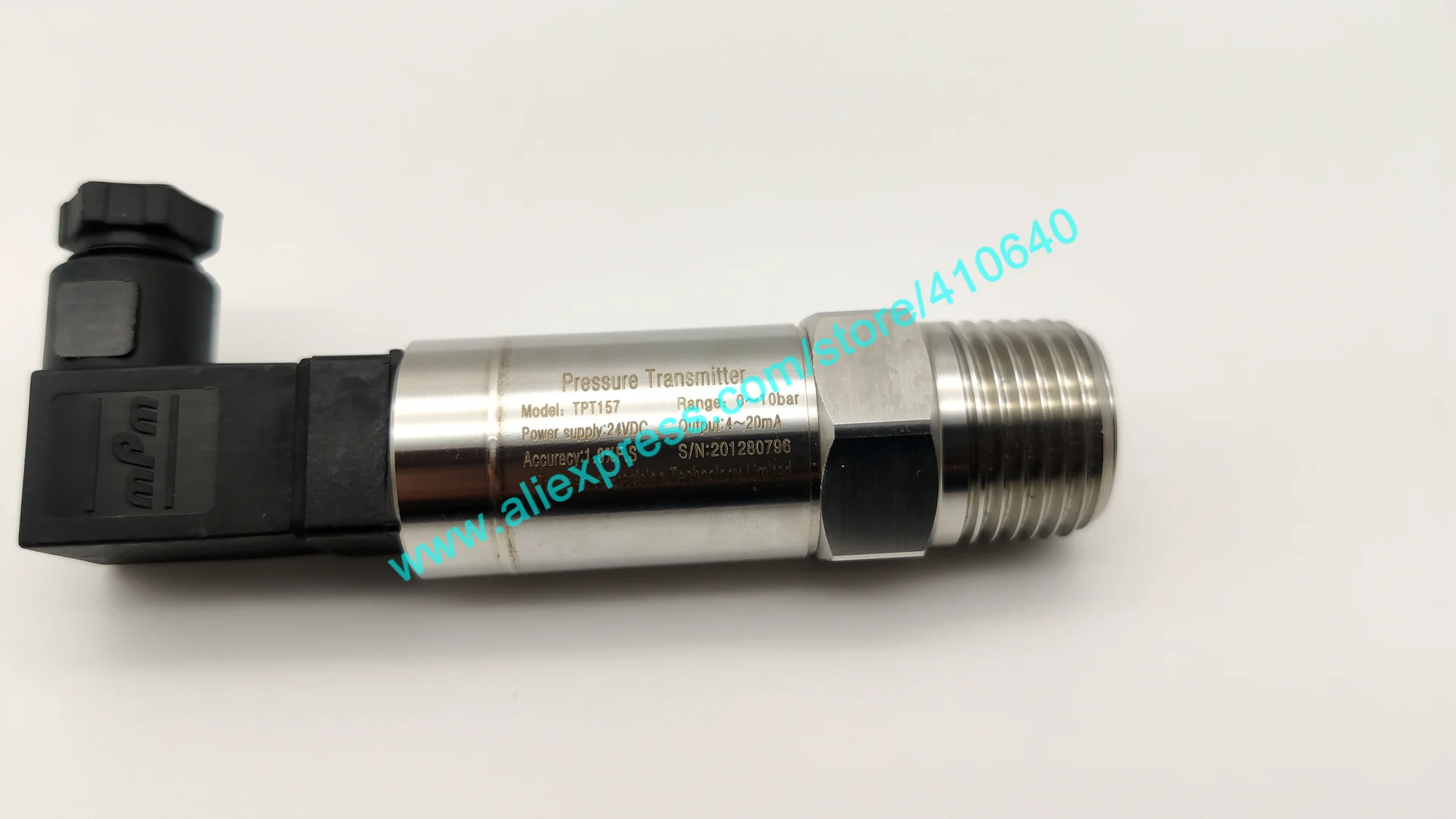

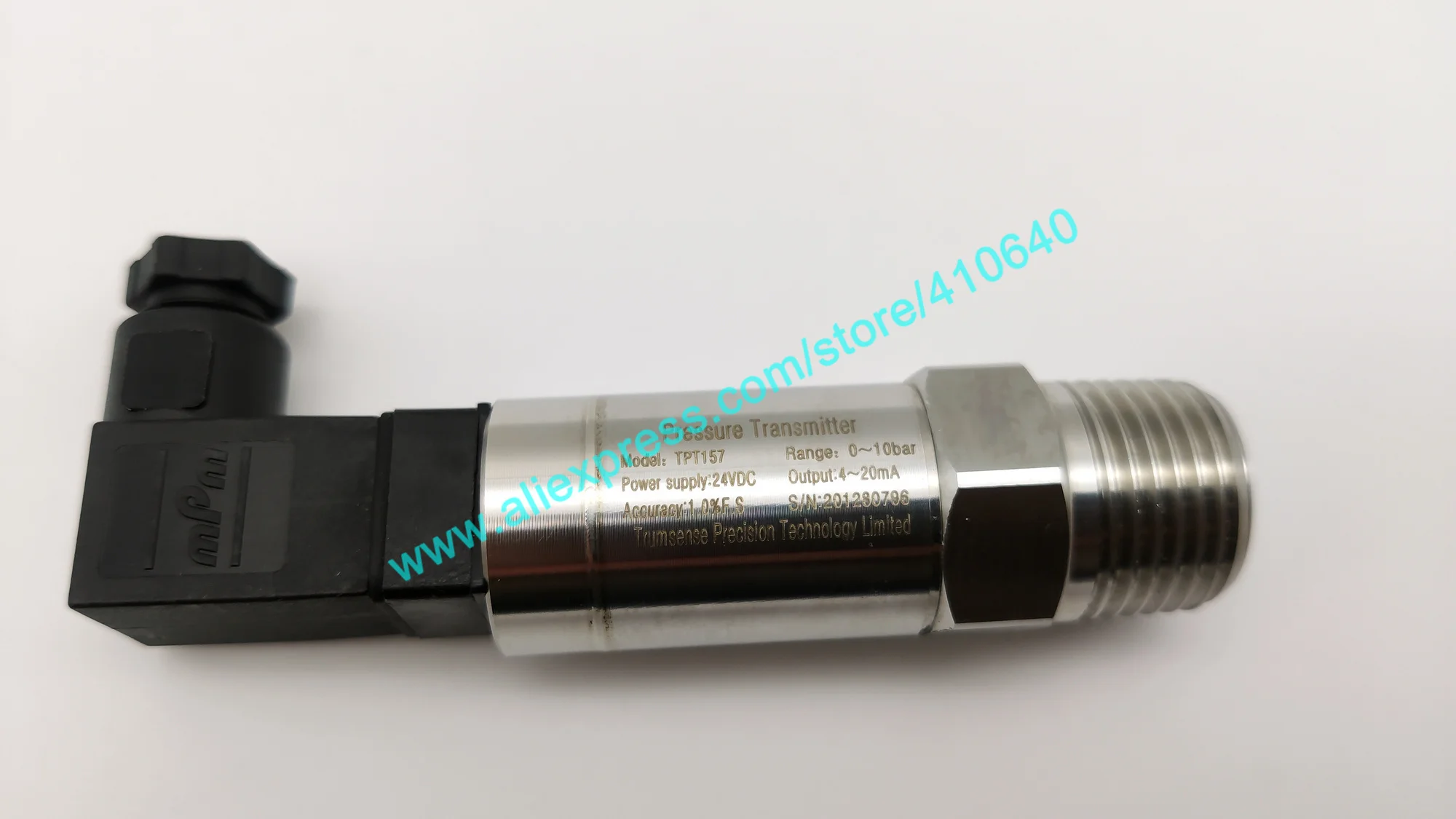

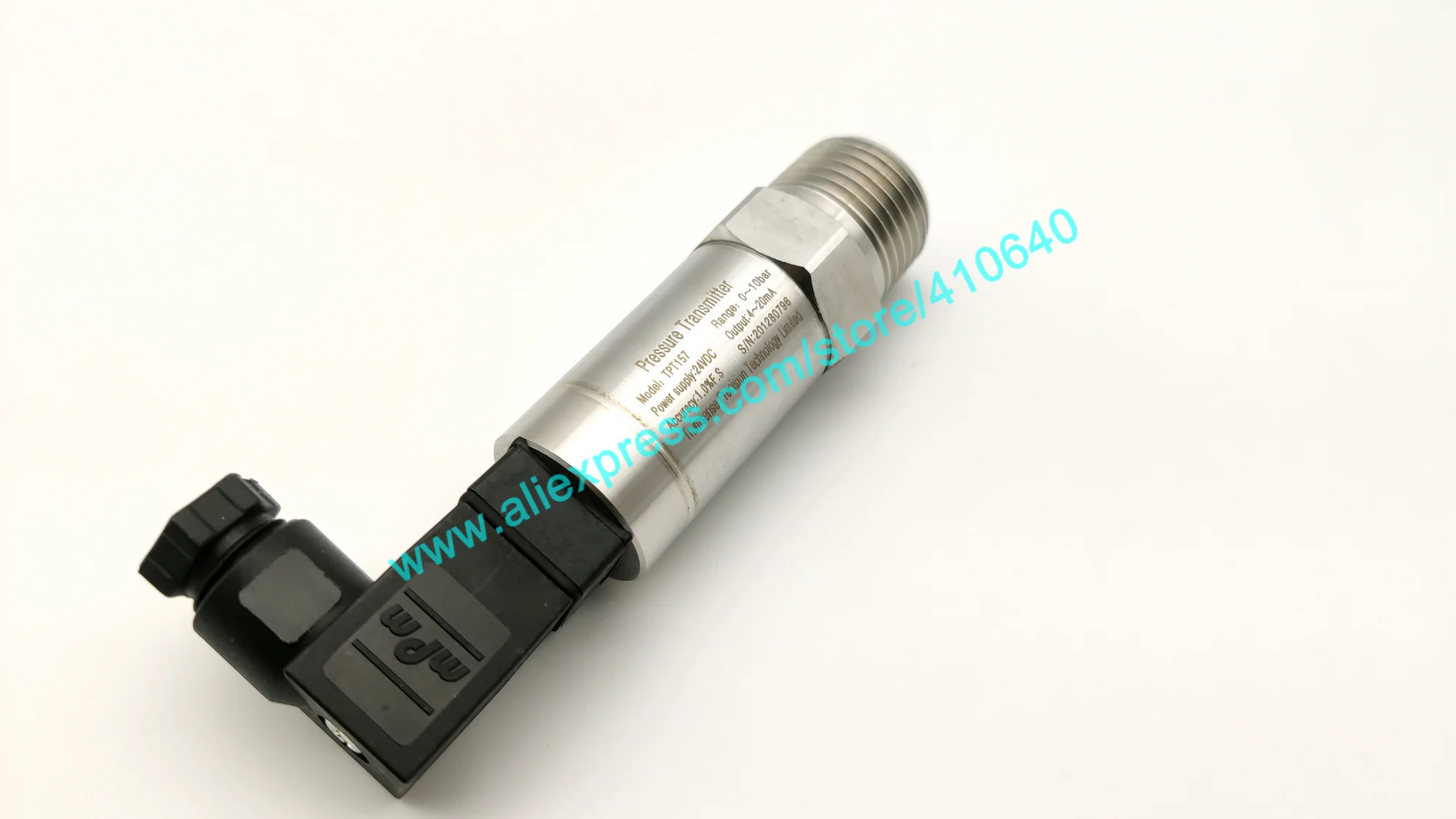

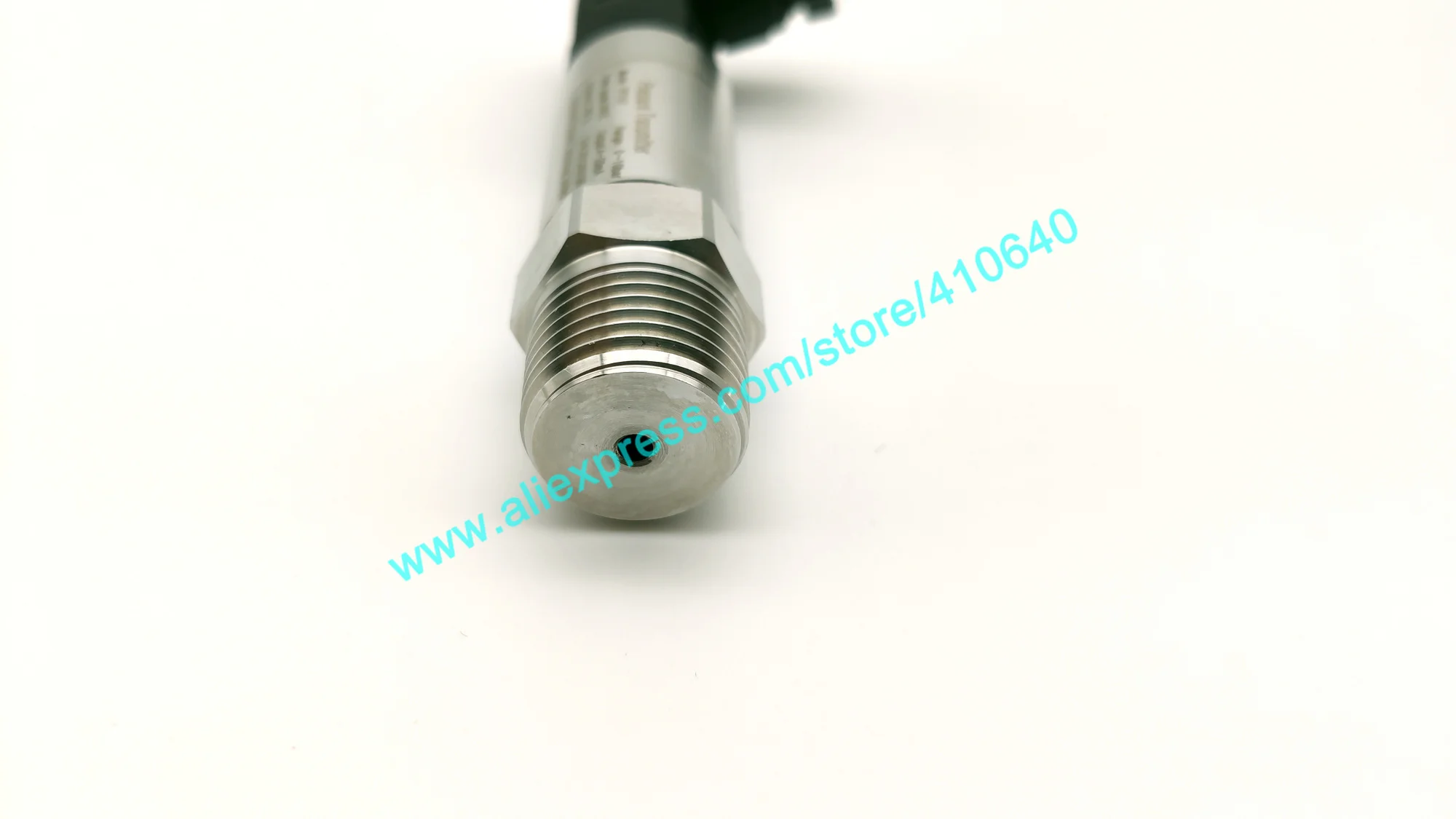

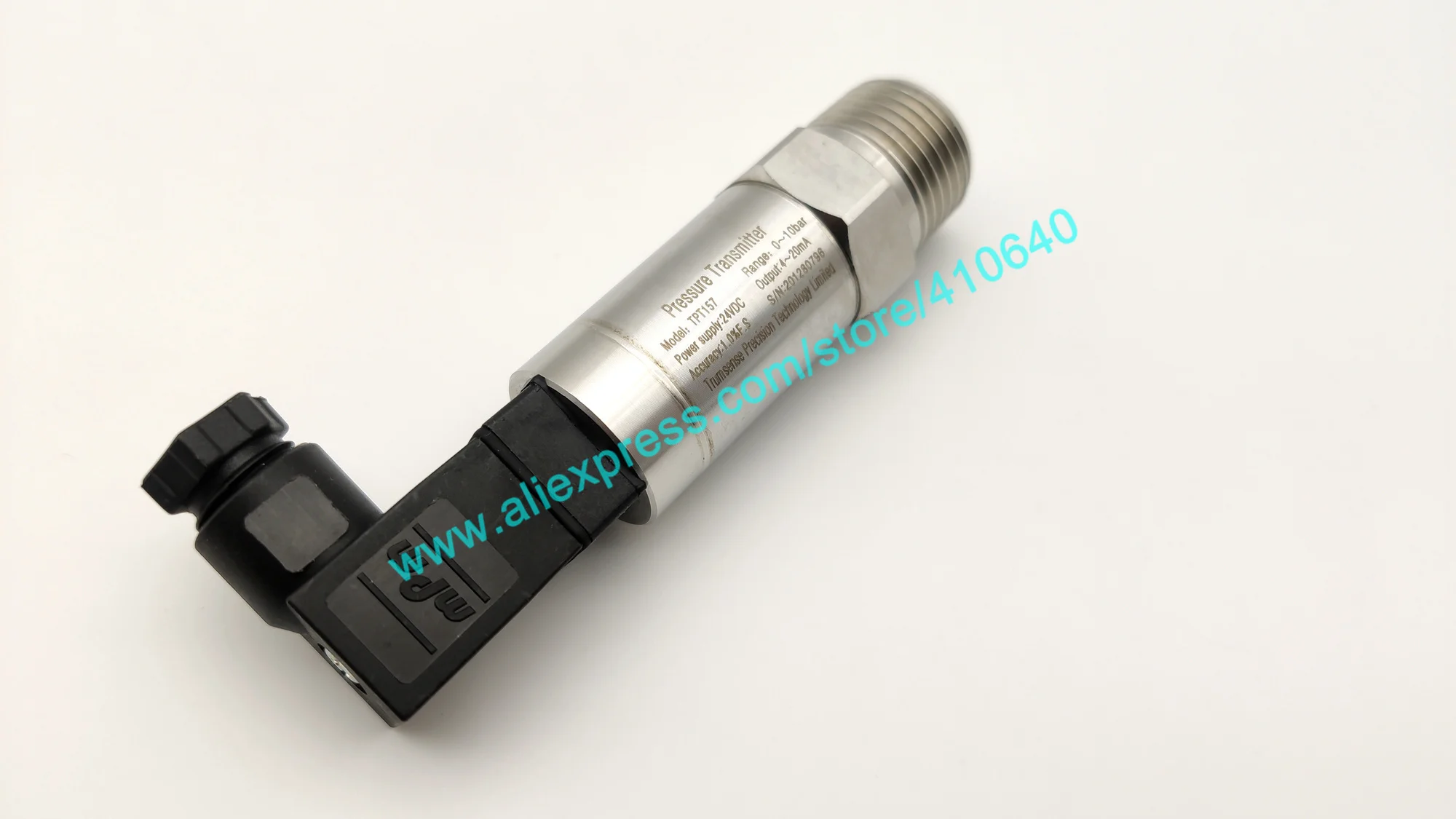

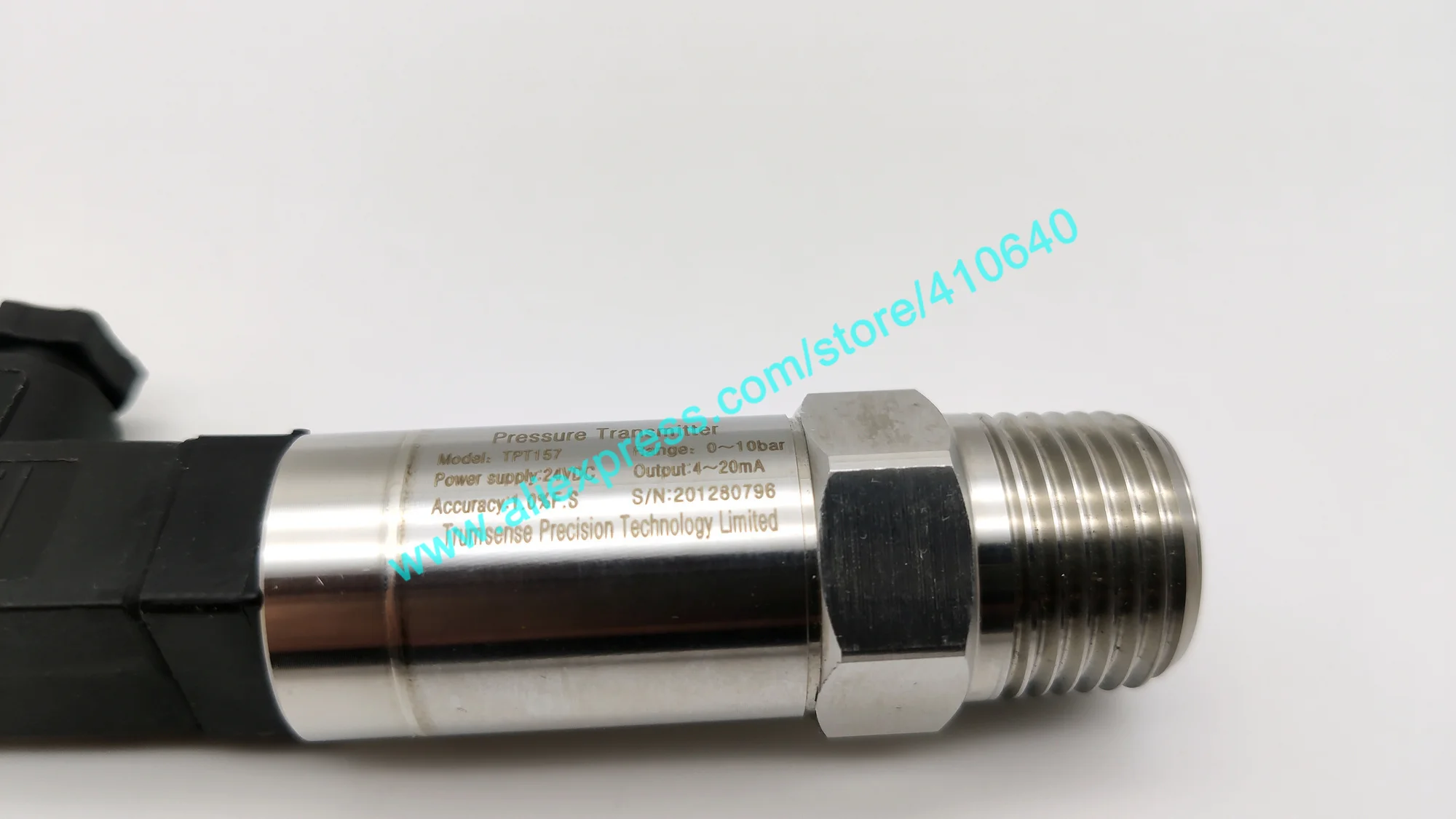

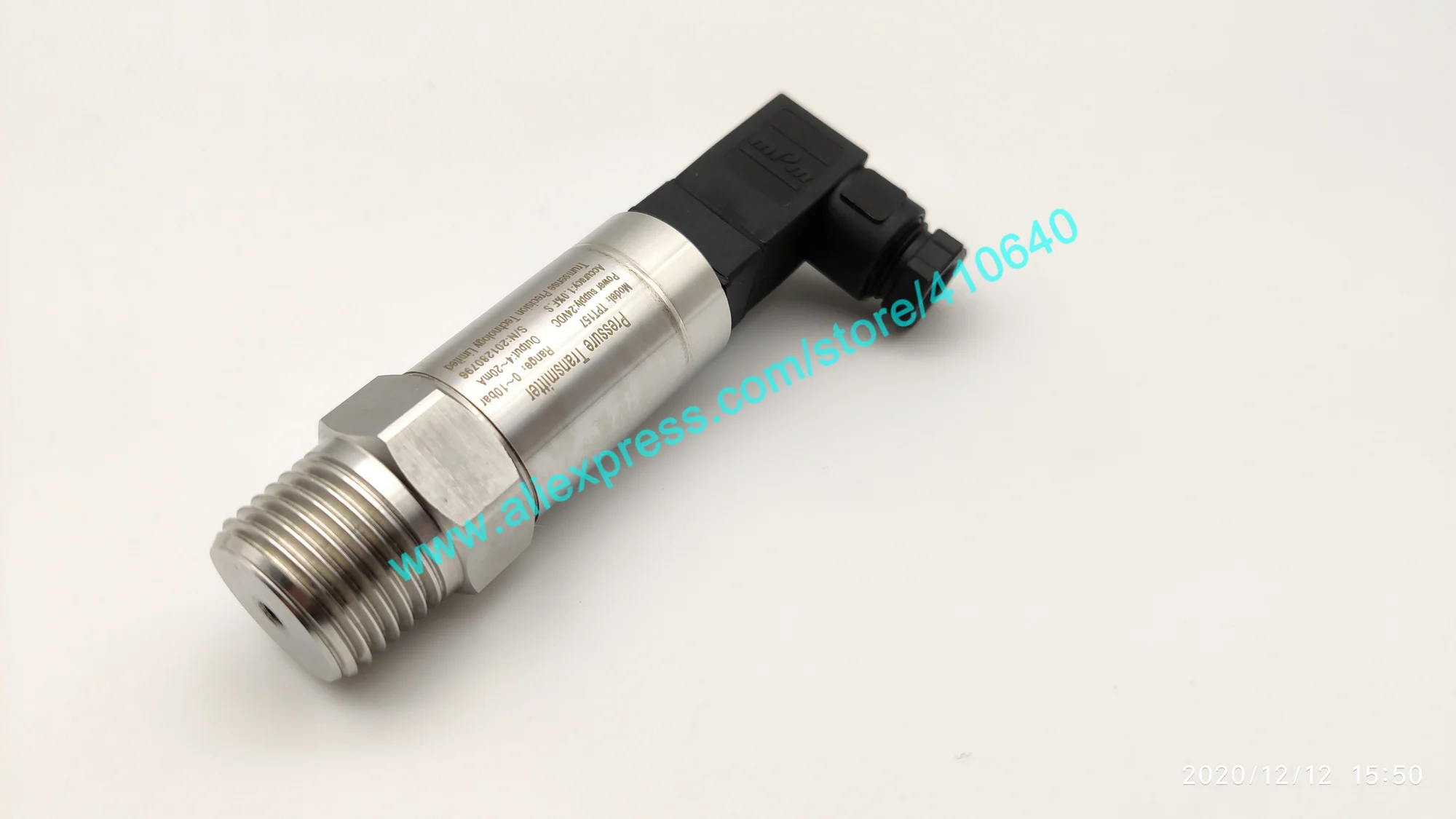

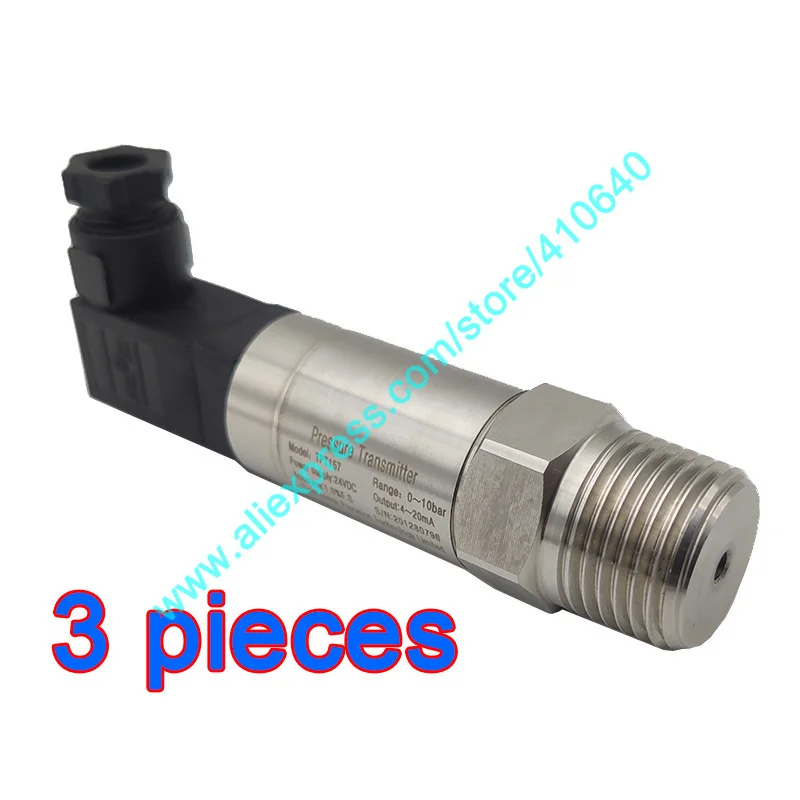

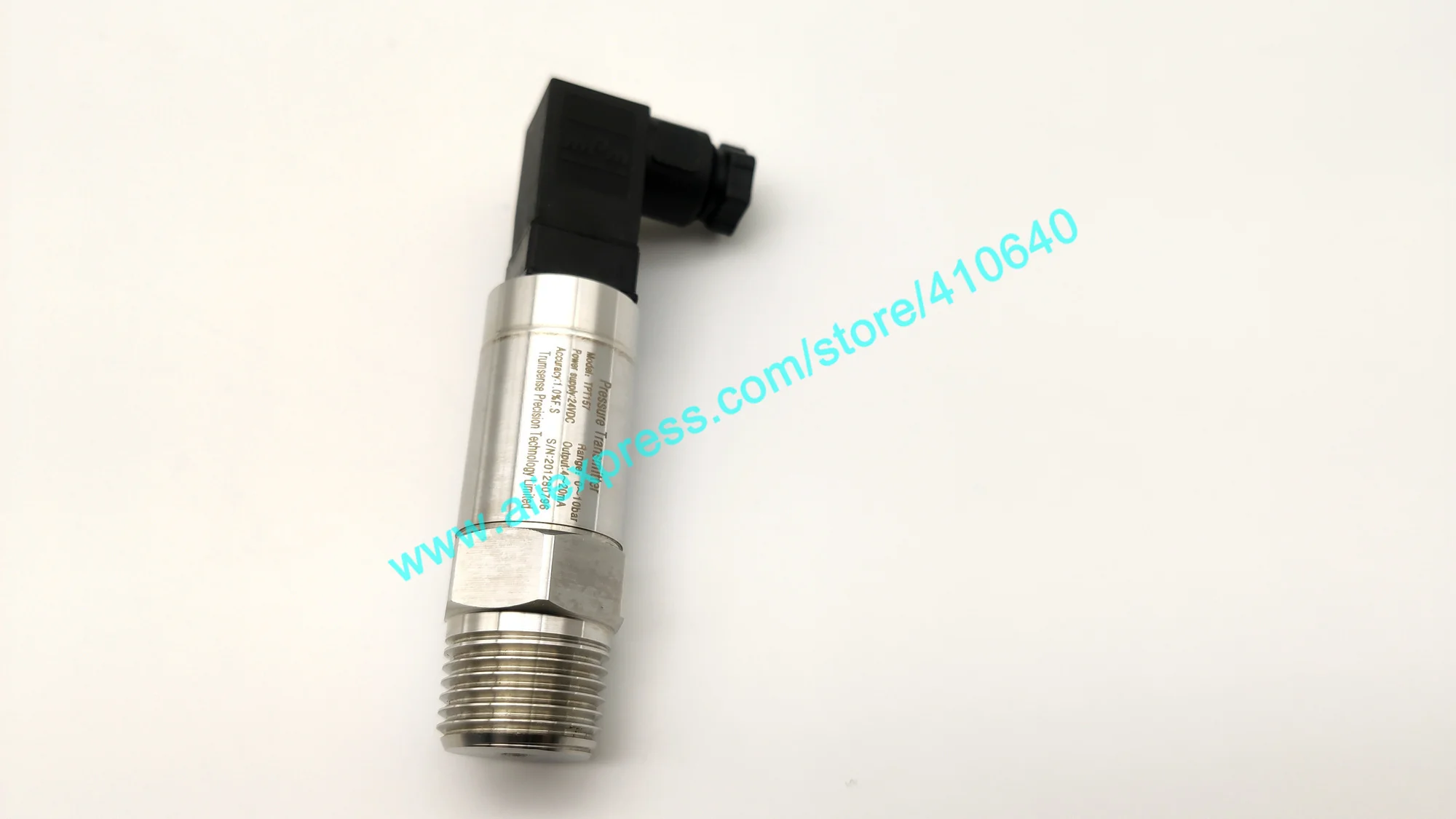

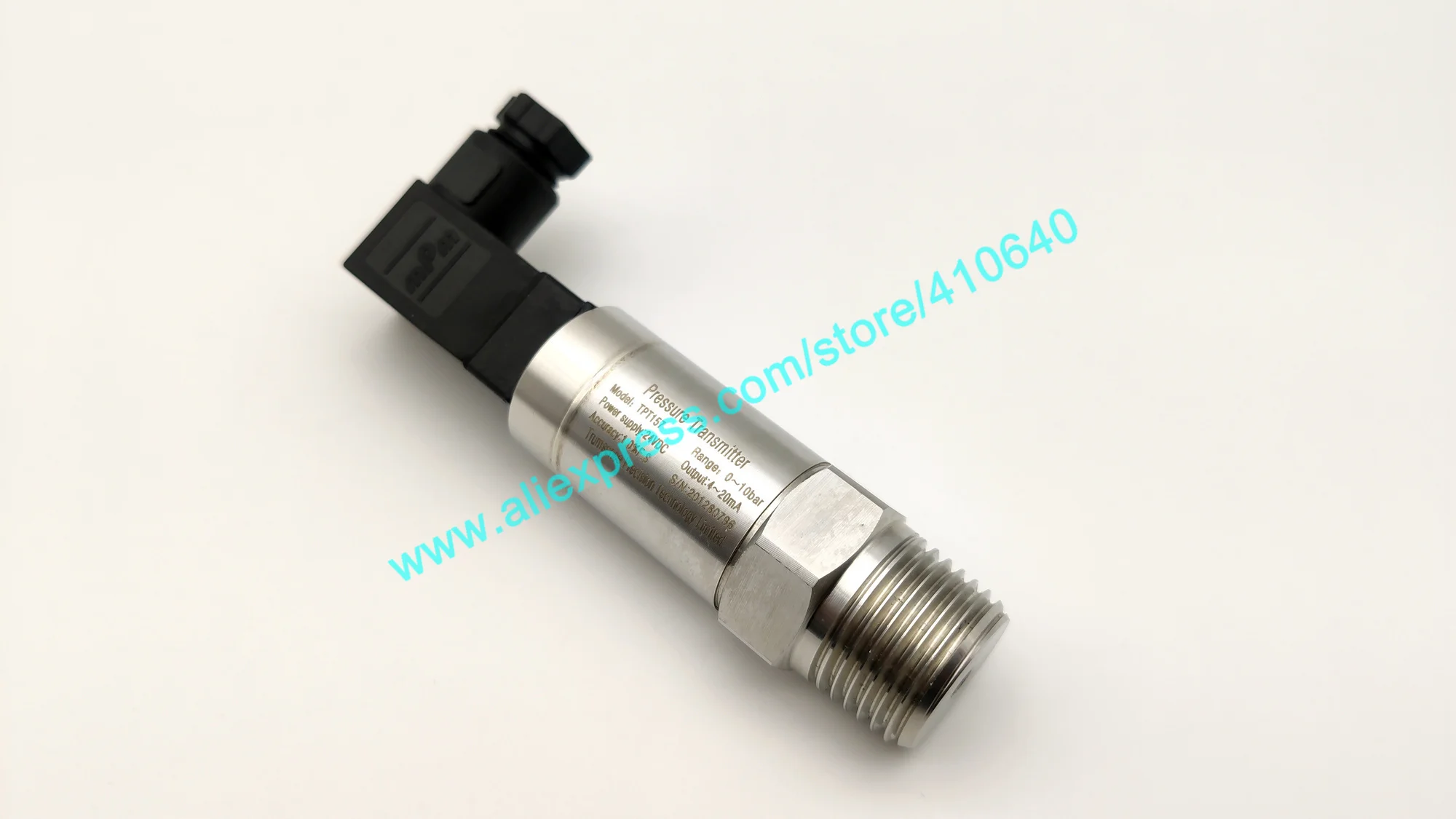

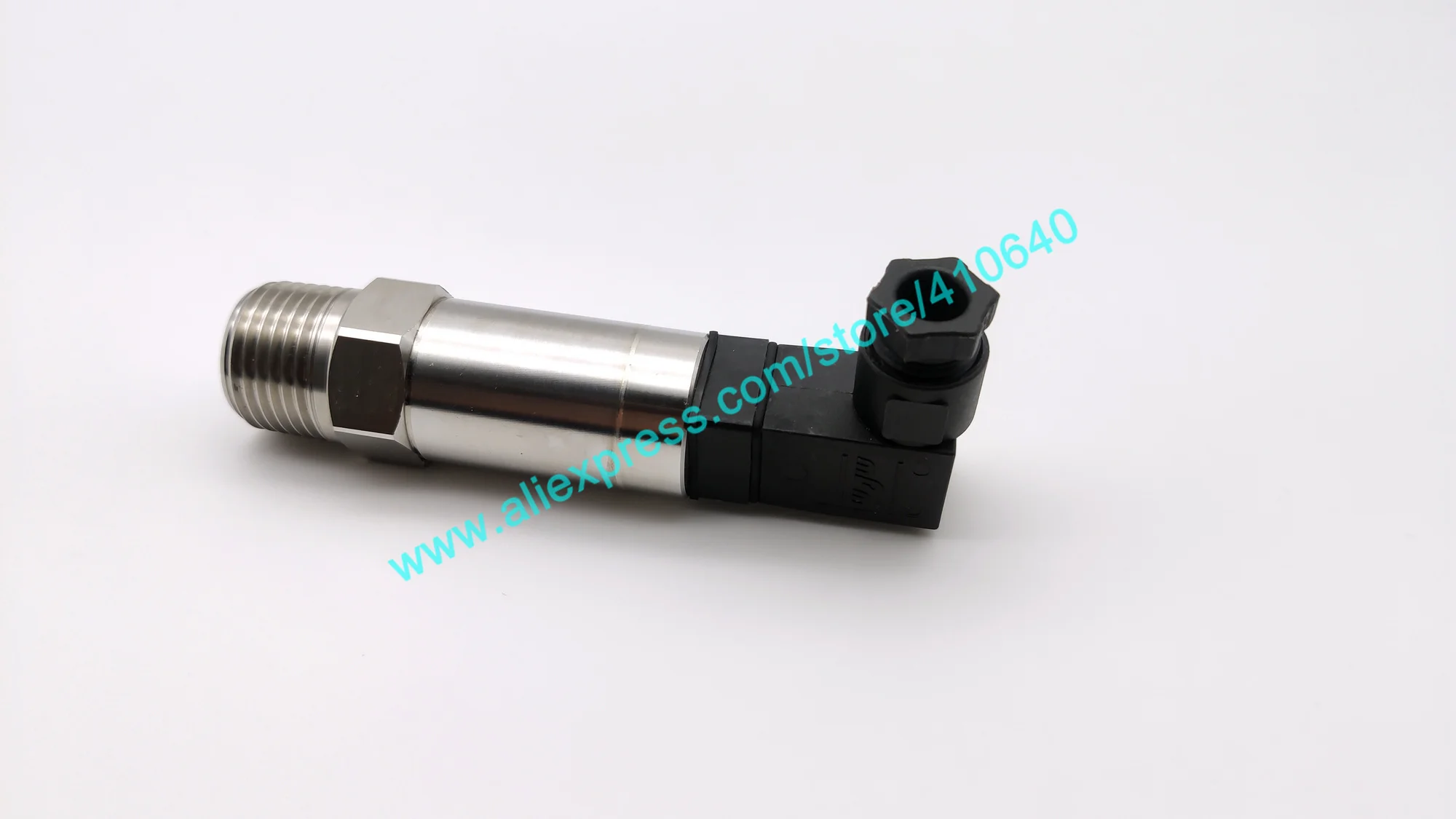

Фотографии датчика давления 10 бар/Датчик давления:

Множественного есть в наличии (-0,1-0-100mpa), по индивидуальному заказу доступен, просто оставьте нам сообщение с указанием:

1: диапазон?

2: точность?

3: порт давления?

4: электрическое соединение?

5: выходной сигнал?

6: источник питания?

7: ваши рабочие медиа?

8: ваша рабочая температура?

9: нужен кабель? Длина кабеля?

Приветствуем ваш запрос и заказ =)
