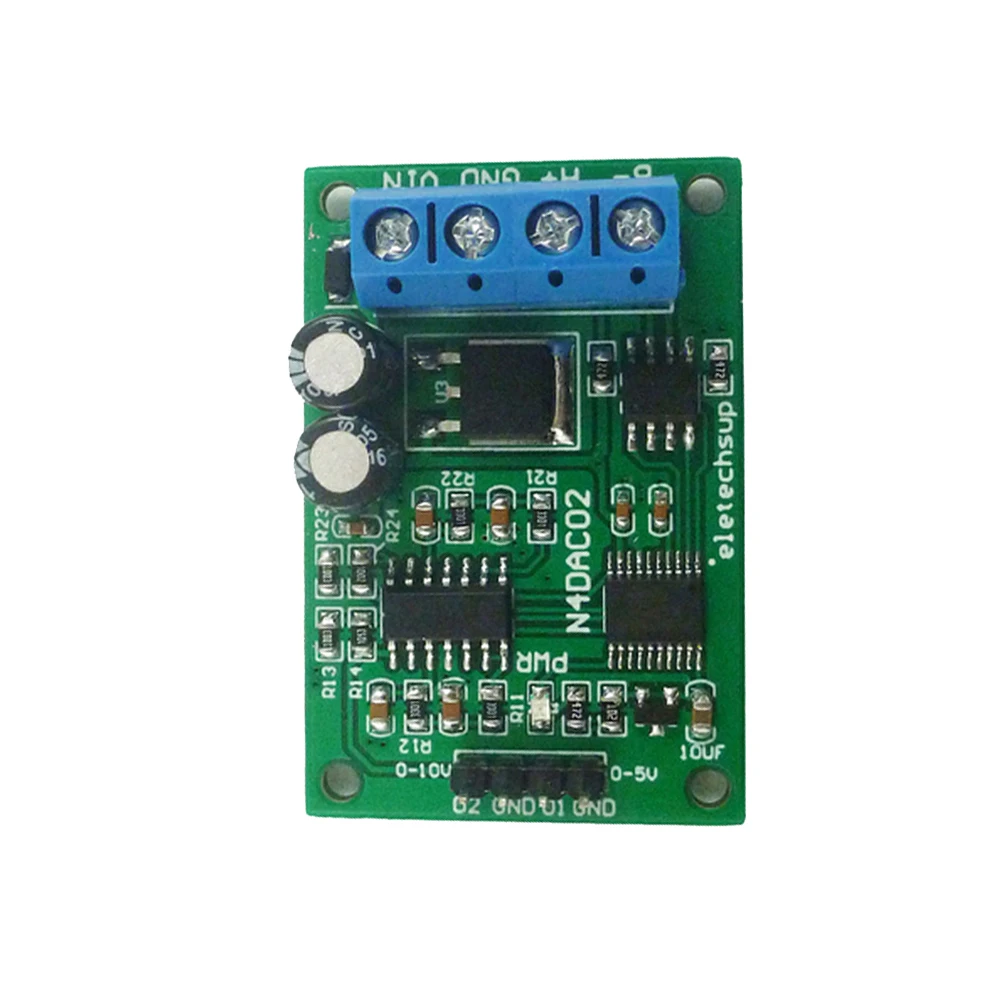

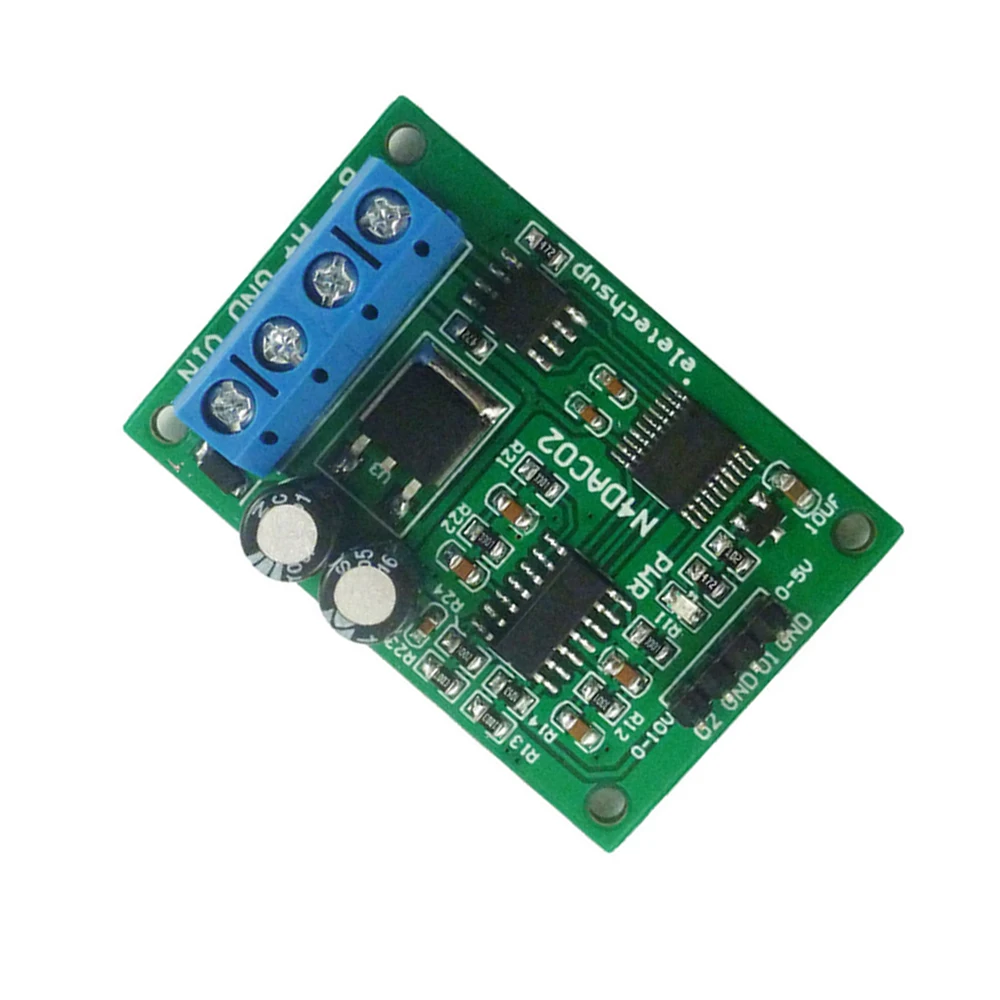

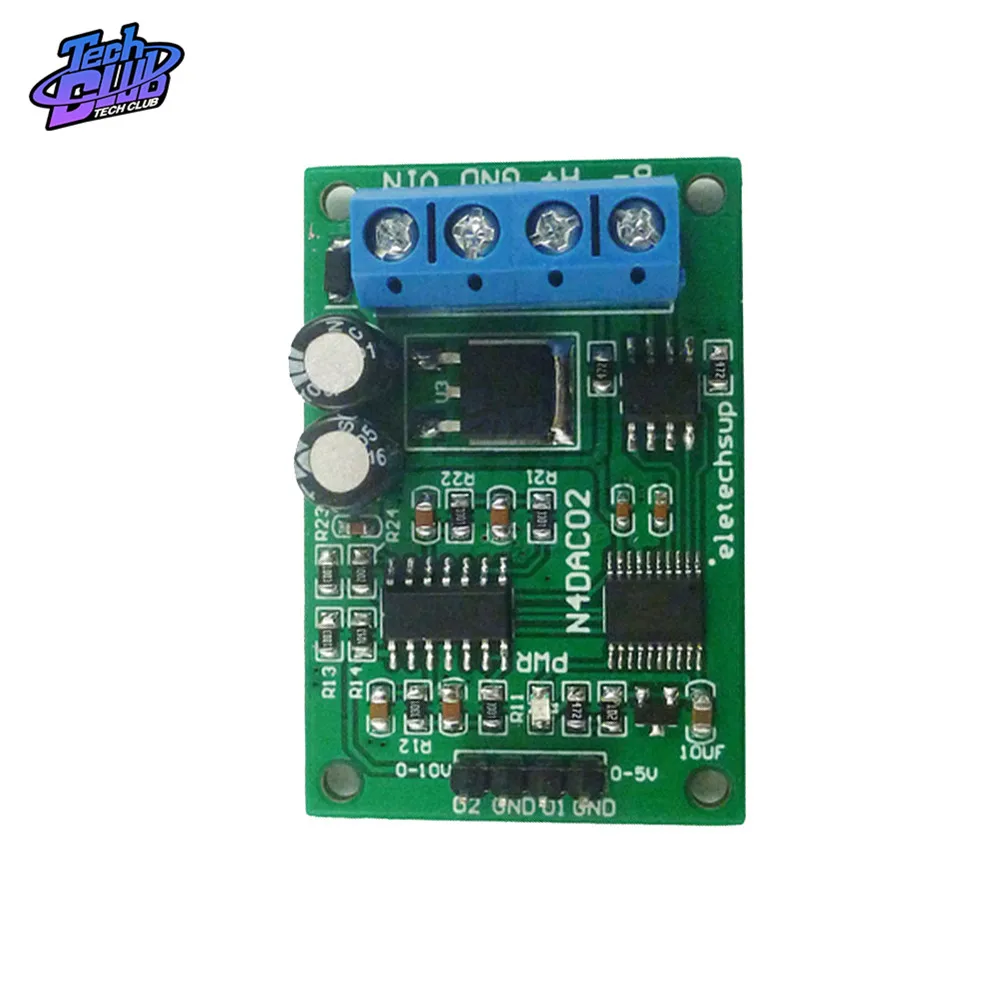

Новый 2CH модуль DAC 0-5 в 0-10 В ШИМ-аналоговый преобразователь напряжения RS485 Modbus RTU плата DC 12 В источник питания

1: широко используется

2: прост в использовании,

3: зеленая доска более привлекательная

4: Напряжение разрешение 0,01 V, выход точность 1%; В том случае, если эта ошибка является более чем 1%, он может быть откалиброван

5: в режиме команды MODBUS можно поддерживать максимум 247 параллельных устройств

Описание:

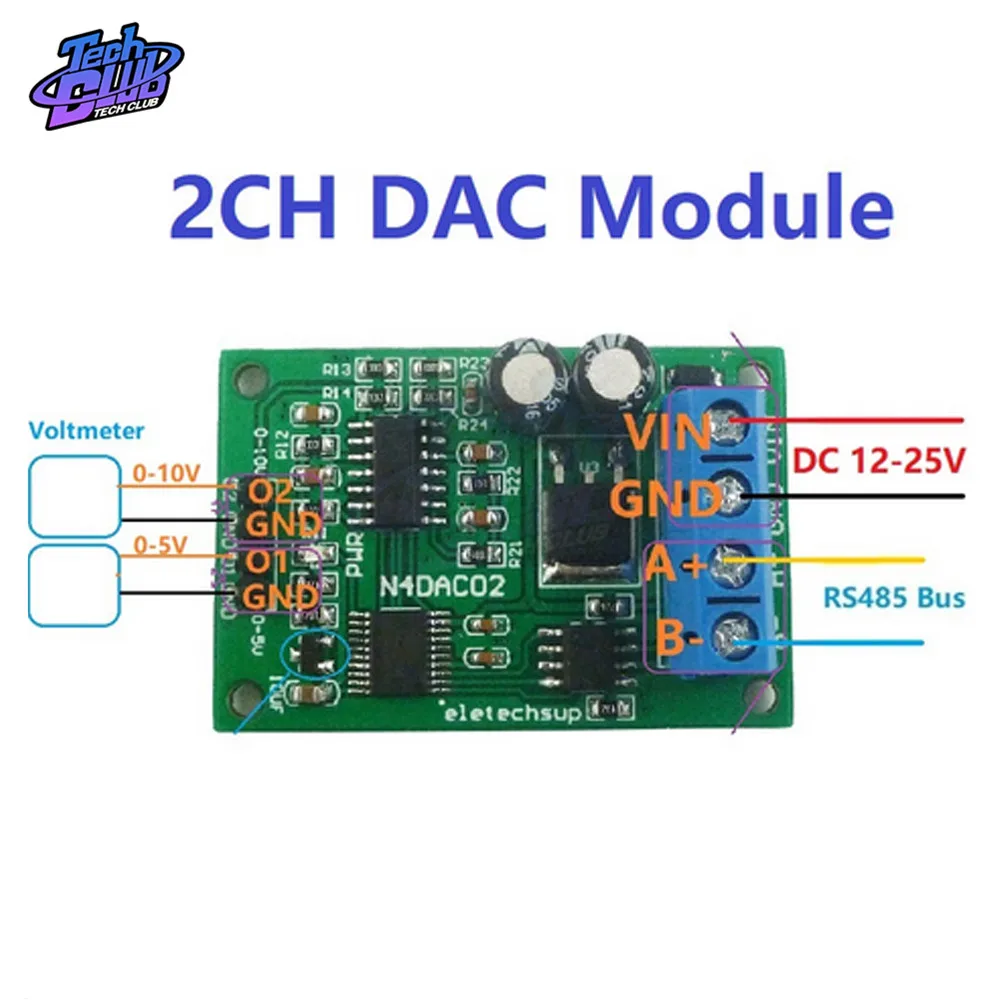

1: Рабочее напряжение: 12 В постоянного тока (12-25 В постоянного тока), рекомендуемый небольшой пульсационный источник питания

2: Рабочий ток: 12-13 мА

3: команда MODBUS RTU поддерживает код функции 03 06

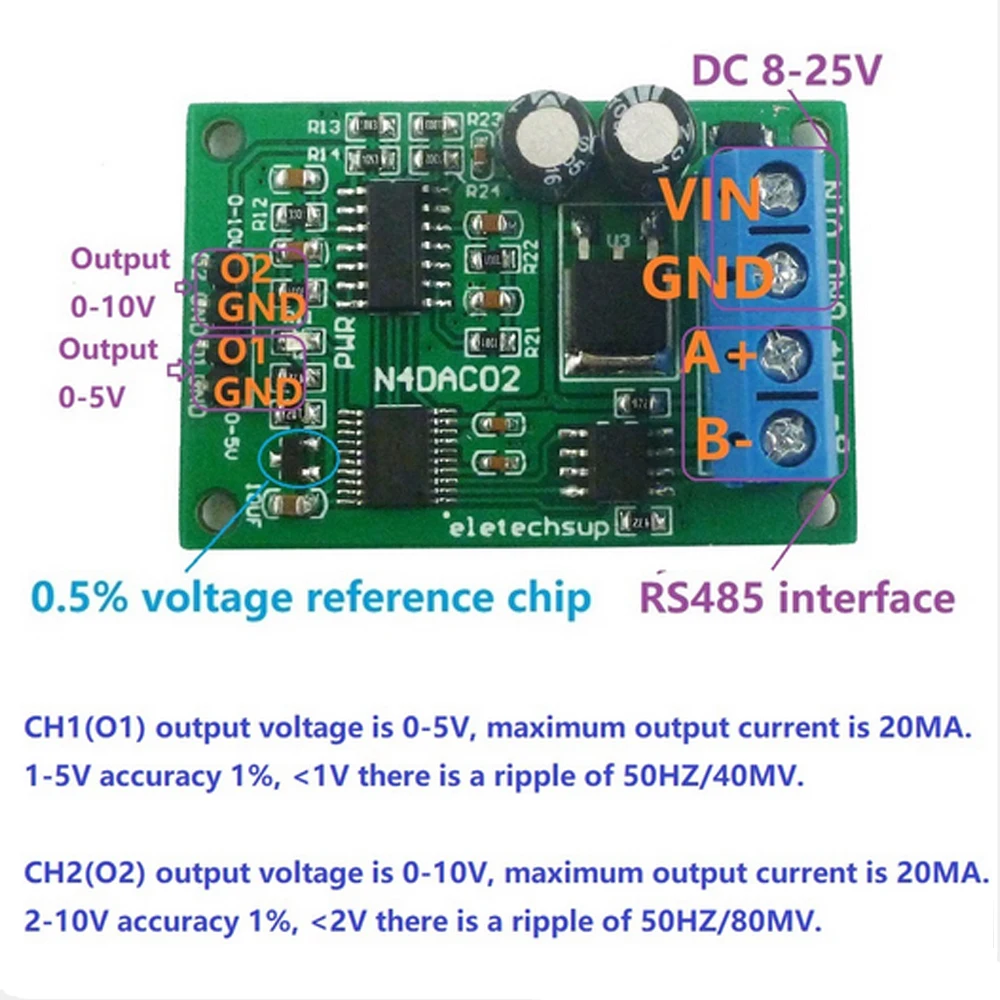

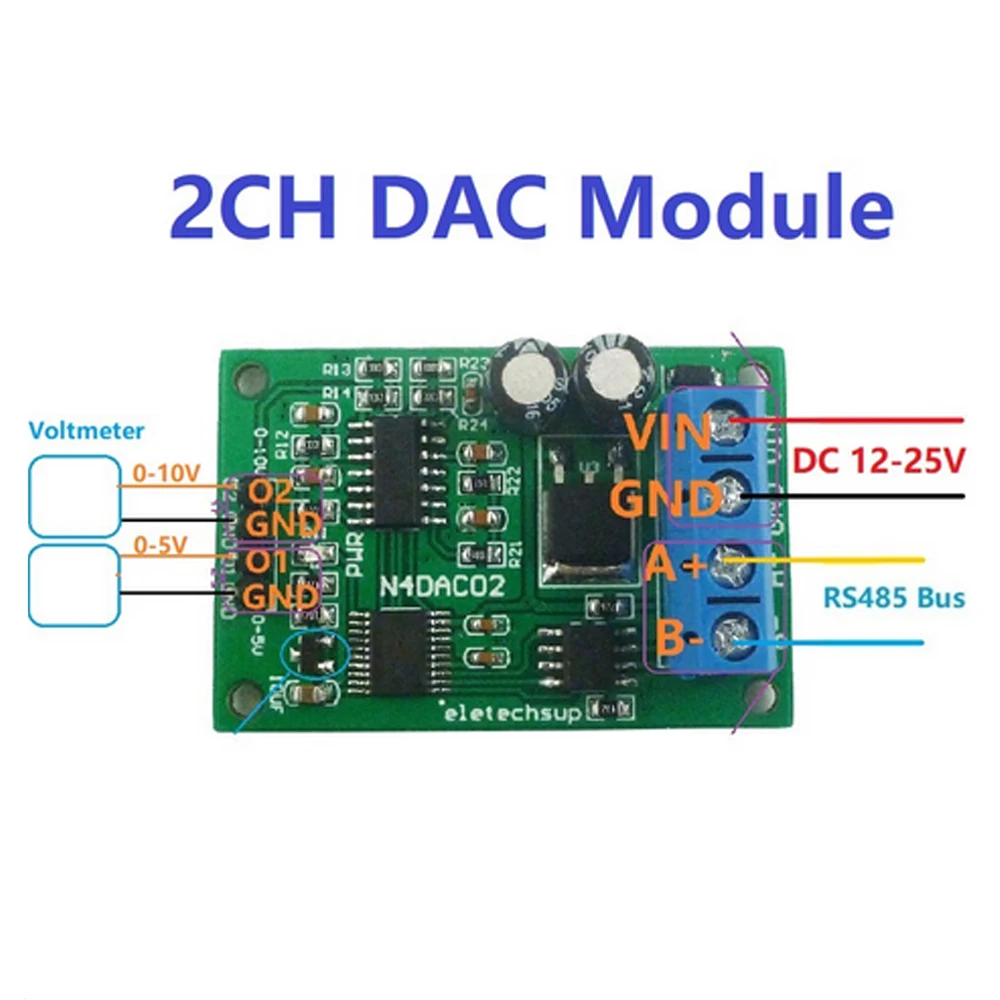

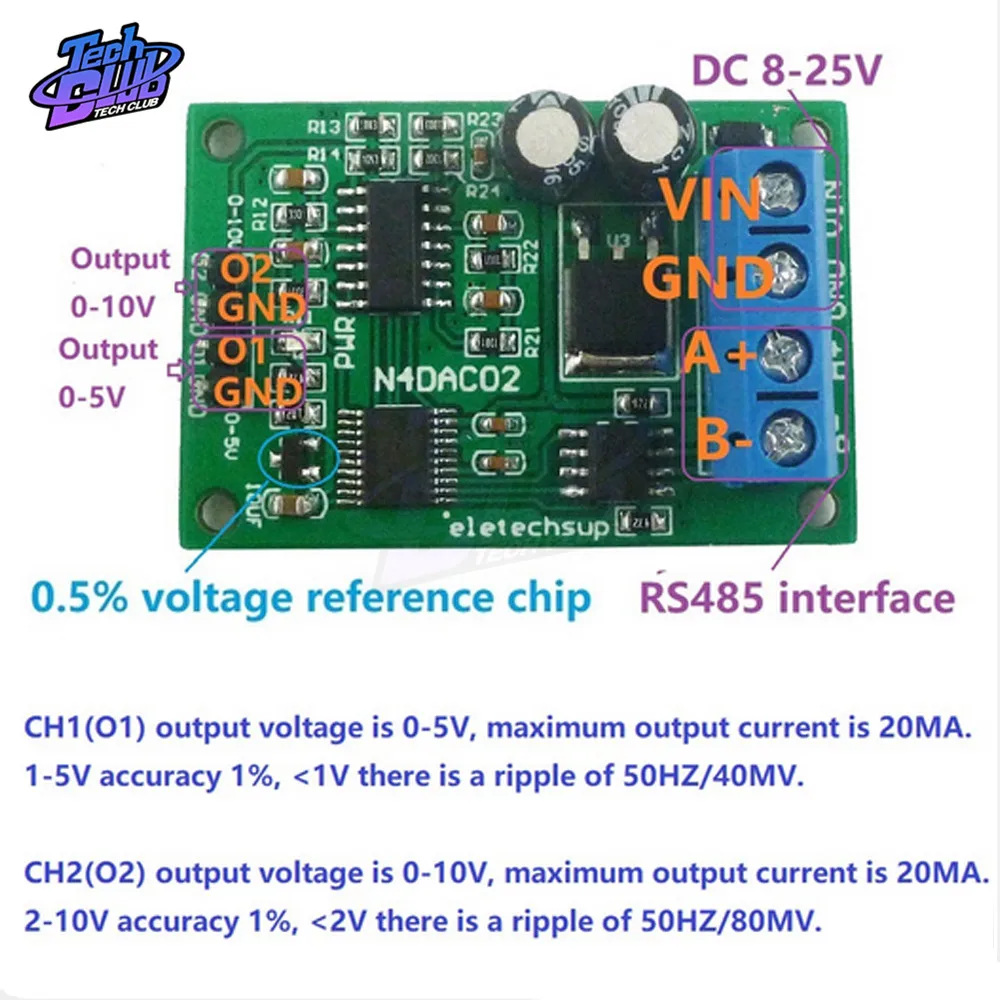

4: CH1(O1) Выходное напряжение 0-5 В, максимальный выходной ток 20 мА. 1-5 в точность 1%, <1 в имеет пульсацию 50 Гц/40 мВ.

CH2(O2) Выходное напряжение 0-10 В, максимальный выходной ток 20 мА. Точность 2-10 в 1%, <2 в имеет пульсацию 50 Гц/80 мВ.

5: Напряжение разрешение 0,01 V, выход точность 1%; В том случае, если эта ошибка является более чем 1%, он может быть откалиброван

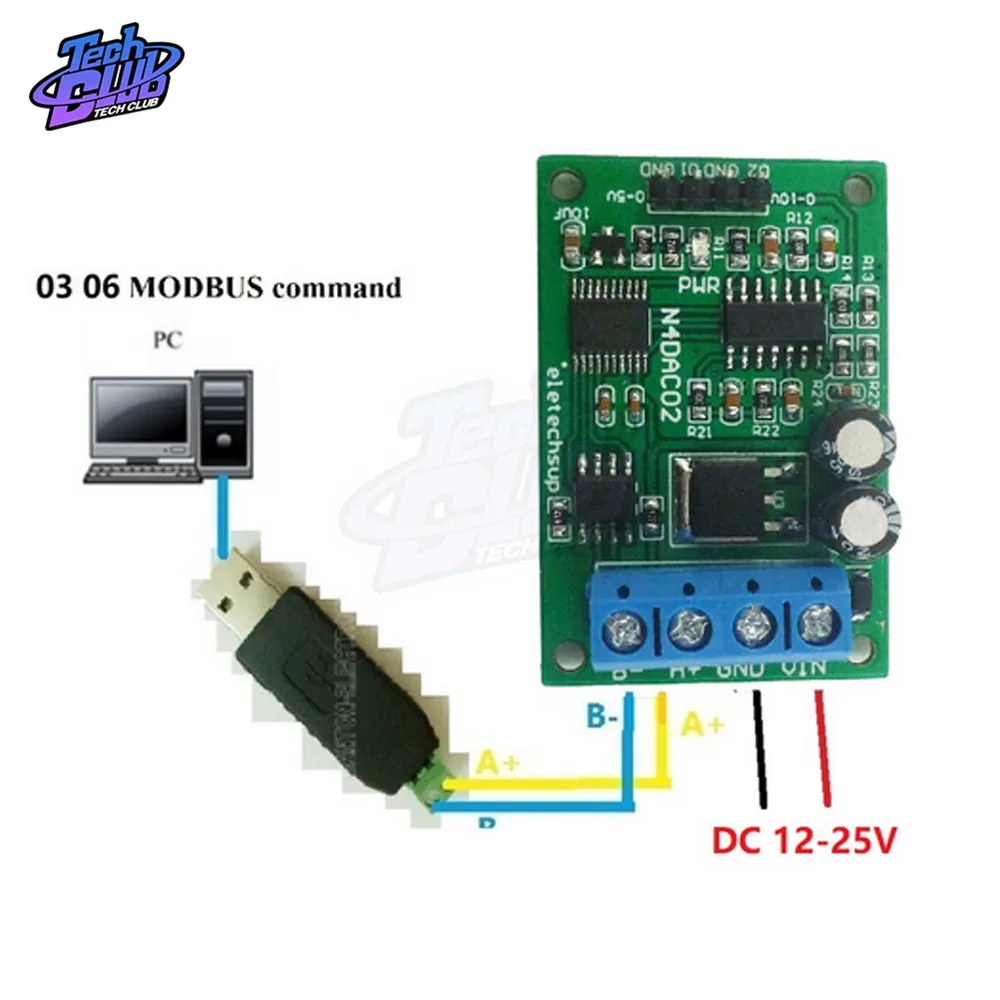

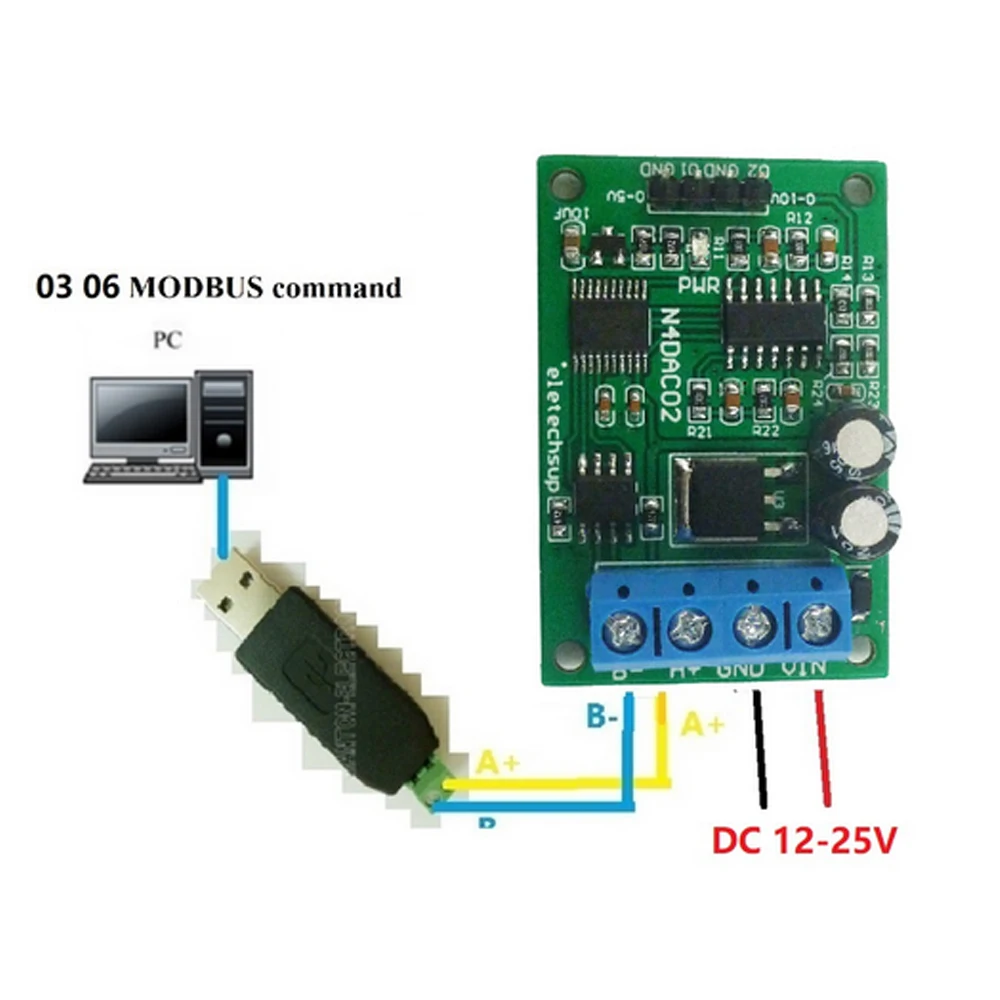

6: команды MODBUS могут использоваться в качестве последовательного гипертерминала (последовательный помощник) или ввода ПЛК;

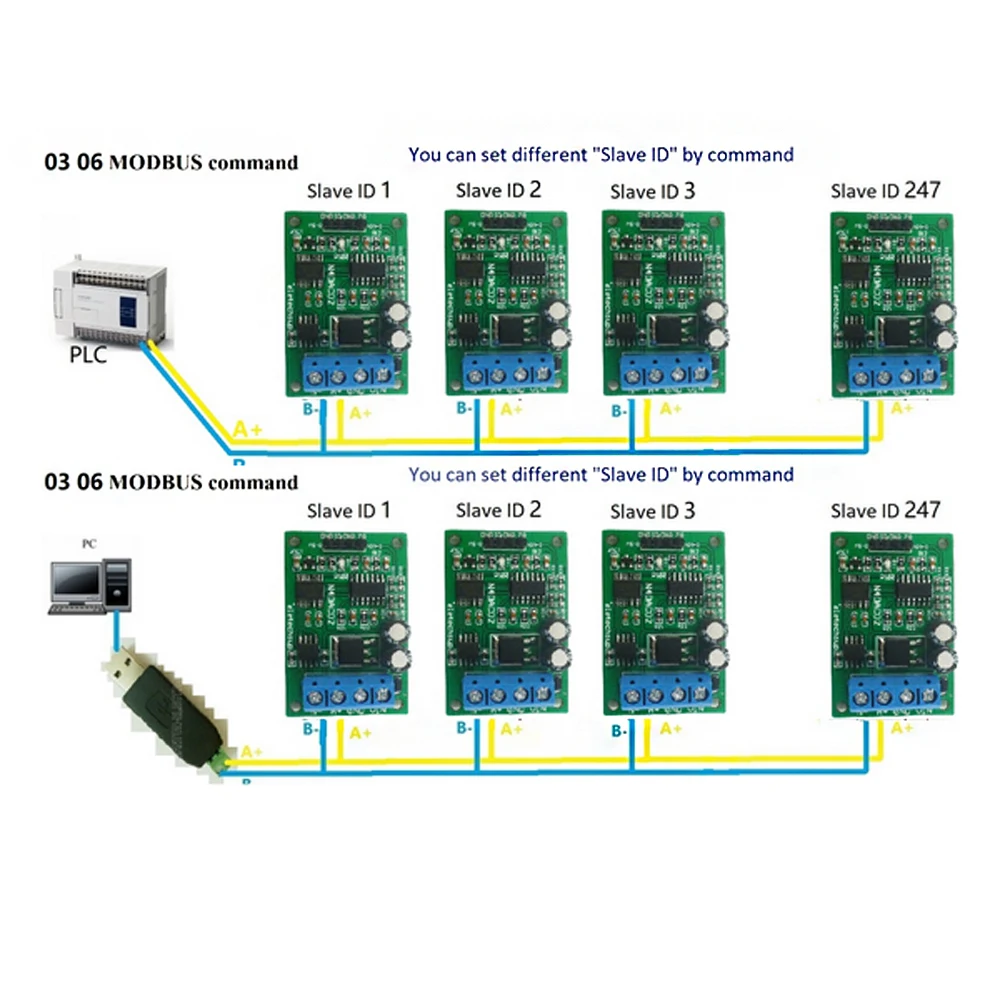

7: в режиме команды MODBUS можно поддерживать максимум 247 параллельных устройств

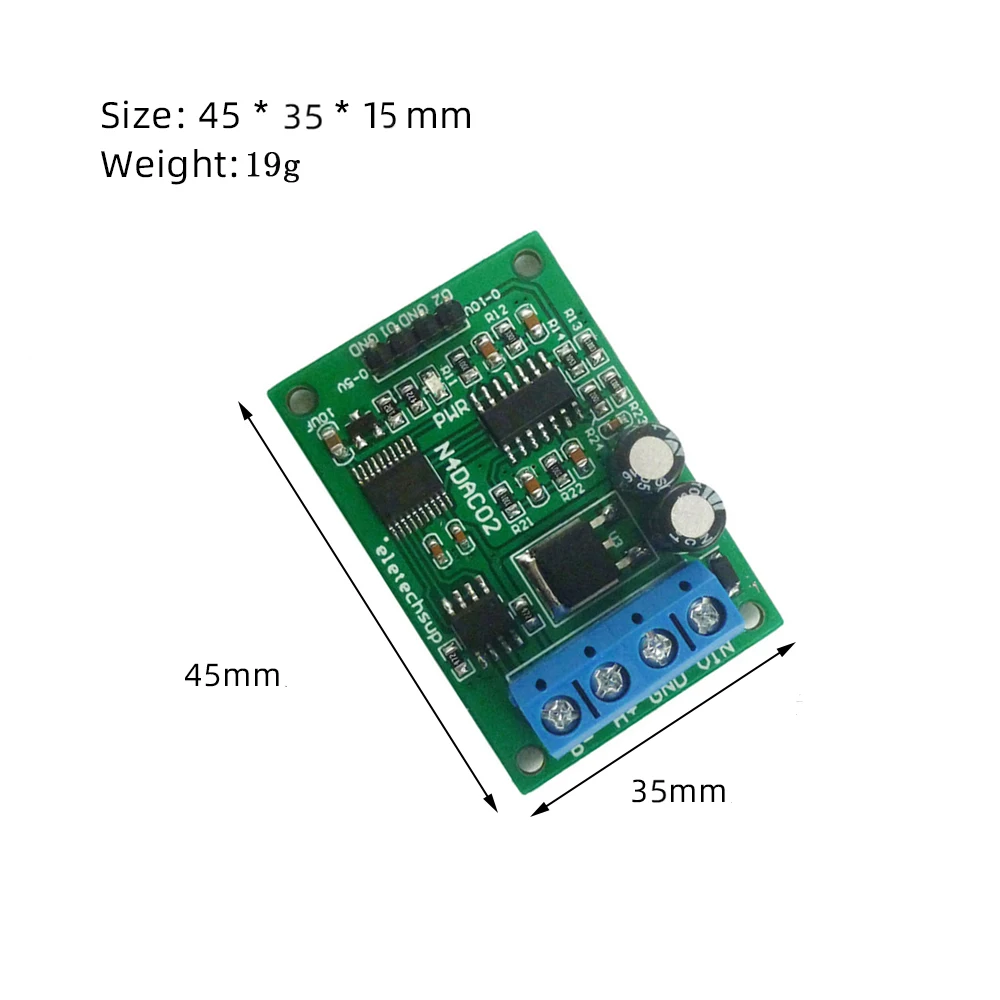

8: Размер: 45*35*15 мм

9: Вес: 19 г

Это недорогой модуль цифрового и аналогового преобразования на основе схемы PWM + ADC.

Он имеет следующие недостатки:

1 канал 1 (O1) имеет 1% точность при 1-5 В, <1 в имеет пульсацию 50 Гц/40 мВ, канал 2 (O2) имеет 1% точность при 2-10 В, <2 в имеет пульсацию 50 Гц/80 мВ.

2 канальный 1 (O1) минимальное выходное напряжение 0,05 V, канал 2 (O2) минимальное выходное напряжение 0,1 V

Высокий Пульс 10-20 мс в момент включения

Применение

4-20 мА/0-20 мА датчик

Передача сигнала тока и напряжения

Автоматический промышленный PLC

Умный дом, домашняя Автоматизация;

Система идентификации;

Удаленный мониторинг RS485;

Мультиметр Вольтметр

Список

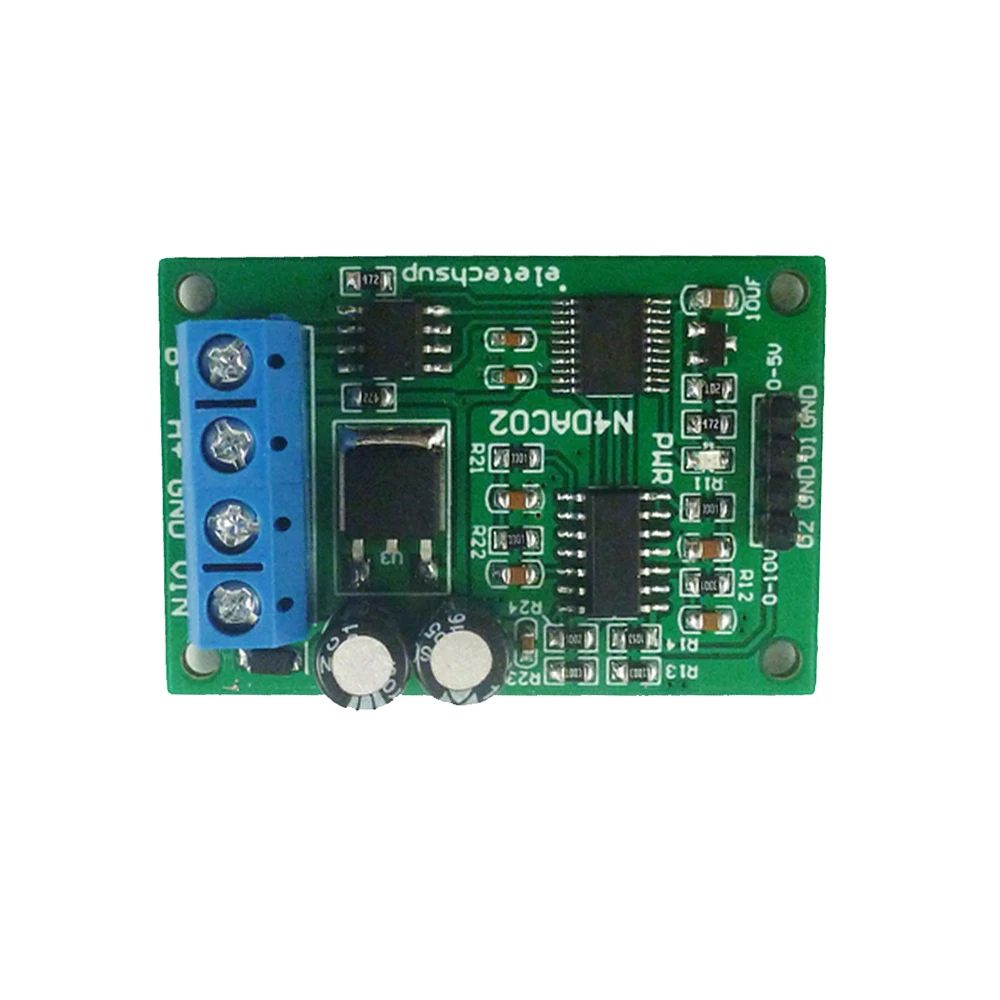

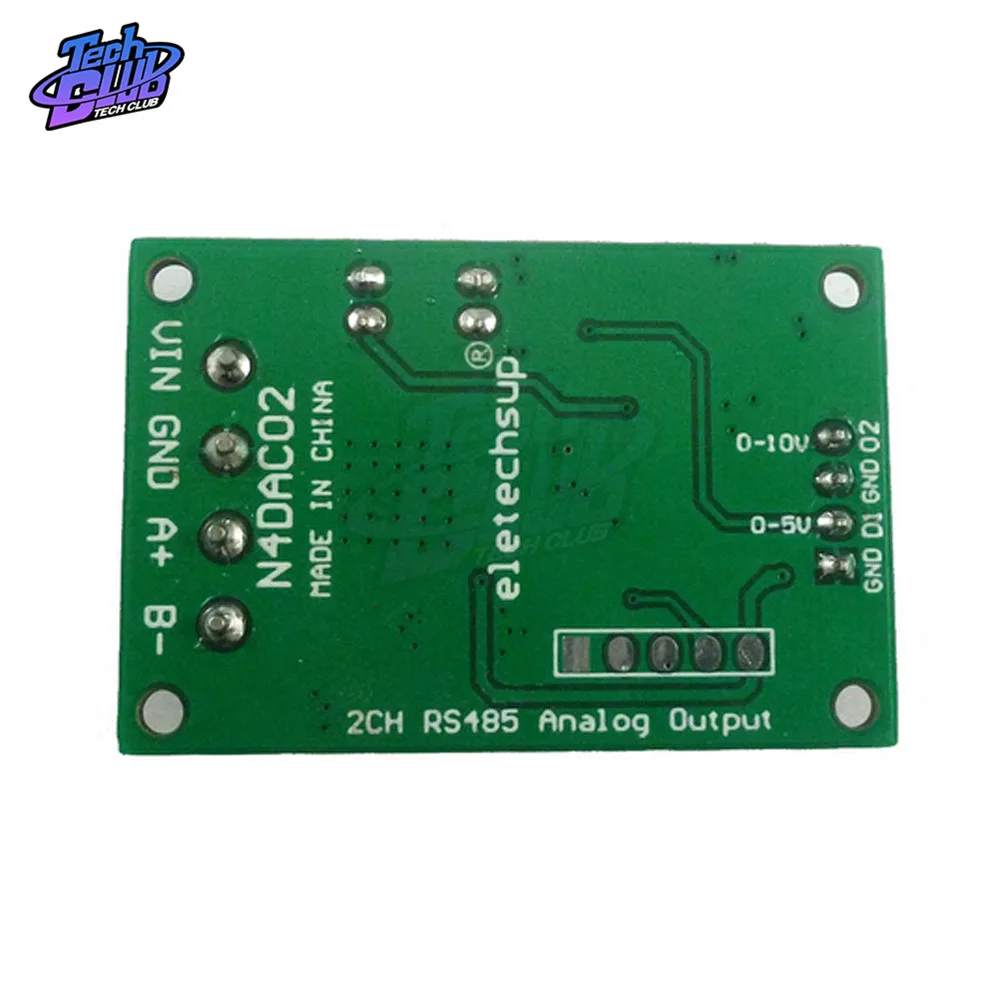

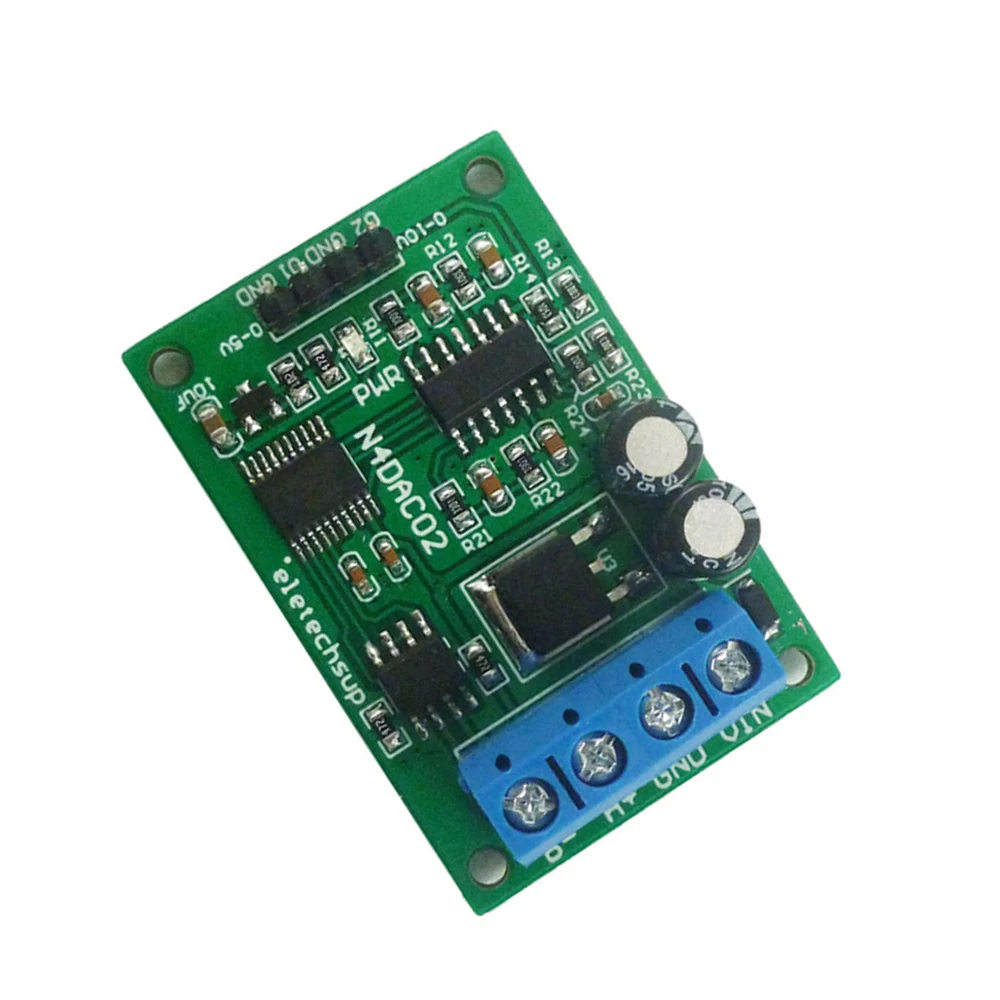

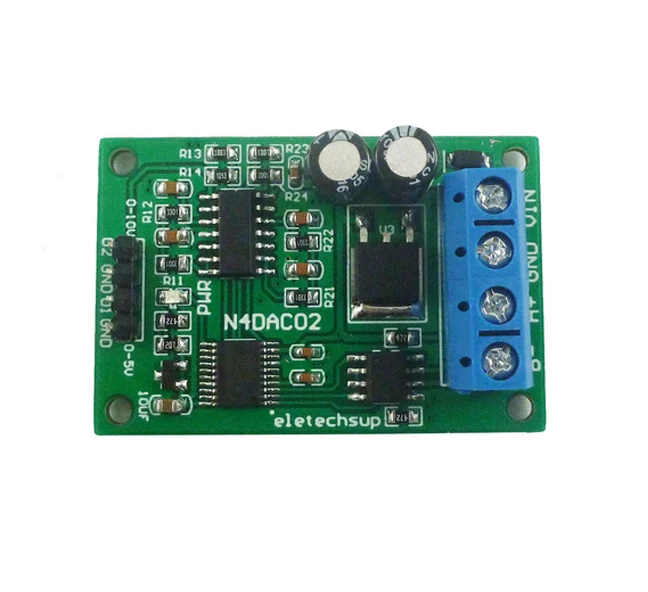

1 * N4DAC02 12-25V 2 канал ПВМ DAC RS485 модуль
