Он состоит из 4 Штабелируемых единиц, каждый со специально разработанным одноплатным компьютером (SBC) на базе восьмиядерного процессора Samsung Exynos 5422. ОС совместима сODROID-XU4И крепится на алюминиевый чехол. Чехлы (которые также включают встроенный радиатор) сложены с80 мм usb-вентиляторКрепится на задней стороне, чтобы обеспечить достаточное охлаждение. ODROID-MC1 собран и готов к использованию в качестве персонального кластера для обучения, а также для выполнения полезной работы.

Этот недорогой 32-core кластера компьютер может работать Docker Рой, строить фермы и многих других параллельных вычислений приложений

Ключевые особенности
* 4 блока полностью собраны с охлаждающим вентилятором.
* Каждый блок имеет Восьмиядерный процессор Samsung Exynos5422 big-LITTLE с ОЗУ 2 Гб
* Каждый блок имеет гигабитный Ethernet порт для кластеризации.
* Хост USB 2,0
* UHS-1 слот для карт micro-SD для загрузки
* 92x92x25 мм 5 вольт/2000 об/мин низкий уровень шума Вентилятор охлаждения с USB кабель питания.
* Винты: M3 x 8 мм саморезы
* Размер: приблизительно 112x93x72 мм
* Изображения ОС Linux на основе современныхЯдро 4,9 LTS и ядро 4,14 LTS

Docker Swarm
Самая утомительная часть в создании кластера ODROID-MC1 заключается в установке ОС и пакетов программного обеспечения, необходимых для работы и управления docker-swarm на каждом вычислительном узле.
Чтобы ускорить процесс, вы можете загрузить изображение sd-карты со всем почти готовым к использованию//oph.mdrjr.net/MrDreamBot/.
Есть еще несколько шагов, которые вы должны сделать, чтобы все было работать. Sd-карта имеет логины «root» и «odroid» уже настроены.
Пароль для обоих Логинов-«odroid:. Swarm мы строим состоит из 1 мастера и 3 рабочих узлов.
//magazine.odroid.com/article/odroid-mc1-docker-swarmgetting-started-guide///wiki.odroid.com/odroid-xu4/application_note/software/creating_build_farm

Строительство фермы
Скомпилированная Ферма-это Серверная ферма, коллекция одного или нескольких серверов, которая была создана для удаленной сборки компьютерных программ по различным причинам.
Вот пример руководства по созданию собственной фермы.
//wiki.odroid.com/odroid-xu4/application_note/software/creating_build_farm

Параллельное Программирование JAVA
Среда, готовая к экспериментам с MPJ Express, справочная реализация API mpiJava 1,2.
//magazine.odroid.com/article/odroid-mc1-parallel-programming-getting-started/

Hadoop и Spark
Установка HADDOP и SPARK на кластер ODROID-XU4 или MC1.
//magazine.odroid.com/wp-content/uploads/ODROID-Magazine-201609.pdf#page=18

PXE удаленная настройка загрузки
Как установить среду PXE (сервер и клиенты) с помощью ODROID-XU4/HC1/MC1. Хотя NFS используется для Корневой Файловой системы клиента PXE на этой странице, ramdisk также полезен, если размер изображения Корневой Файловой системы является компактным.
//wiki.odroid.com/odroid-xu4/application_note/software/pxe_boot

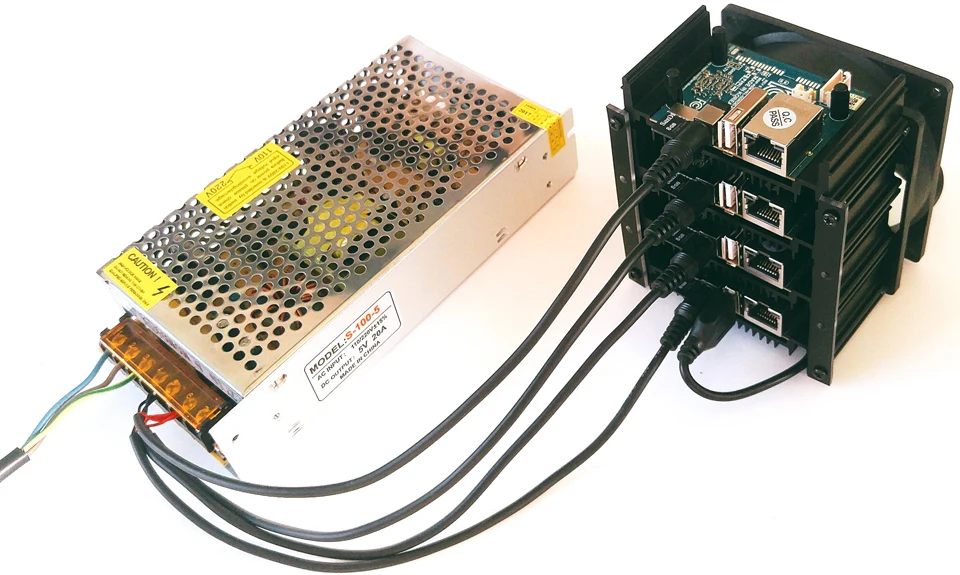

Для настройки кластера MC1 в дополнение к оборудованию MC1 необходимо следующее:

Базовая Настройка

1 гигабитный коммутатор с не менее 5 портами
5 кабелей Ethernet
4 карты microSD (емкость не менее 8 ГБ)
4x5V/4A источник питания для компьютеров MC1

Промежуточная Настройка

1 гигабитный коммутатор с не менее 5 портами
5 кабелей Ethernet
4 карты microSD (емкость не менее 8 ГБ)
4 x штекером постоянного тока для подключения к кабель с разъемами 5,5 мм для MC1 компьютеры
1x5V/20A источник питания

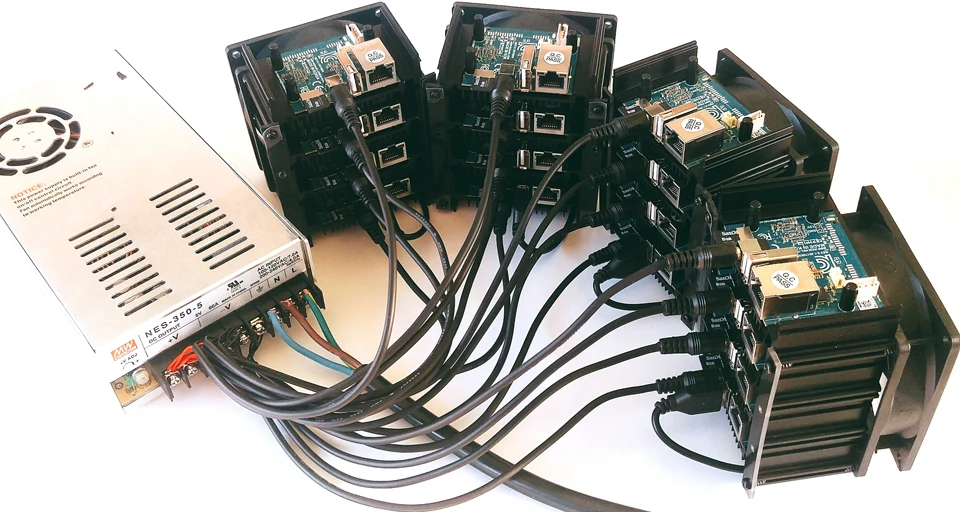

Расширенная настройка

1 гигабитный коммутатор с не менее 17 портами
17x Ethernet кабели
16 карт microSD (емкость не менее 8 ГБ)
16 x штекером постоянного тока для подключения к кабель с разъемами 5,5 мм для MC1 компьютеры
1x5V/60A источник питания

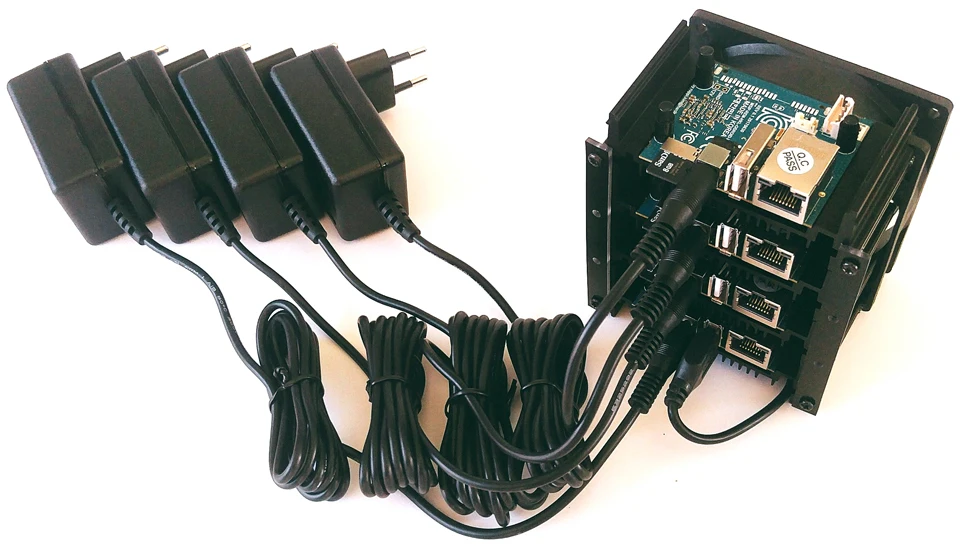

Какой адаптер питания я должен использовать?
Мы рекомендуем 4 шт. адаптера 5 В/4 А. Внутренний диаметр 2,1 мм, наружный диаметр 5,5 мм. Центр позиционирует внешнее отрицательное.

MC1x 4 единицы потребляют около 60 ~ 70 ватт.

Производительность процессора/RAM

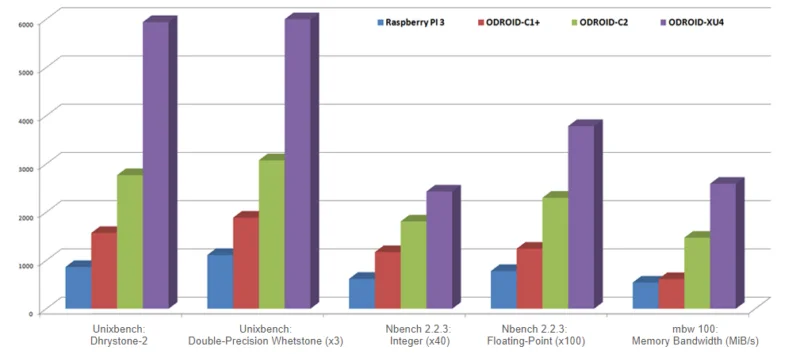

Мы провели несколько тестов для измерения вычислительной мощности на MC1/XU4. Те же тесты были выполнены на Raspberry Pi 3 Model B, ODROID-C1 +, ODROID-C2 и ODROID-MC1/XU4.
Значения результатов испытаний были равномерно масштабированы для целей сравнения. Вычислительная мощность MC1/XU4 была измерена в ~ 7 раз быстрее, чем последняя Raspberry Pi 3 благодаря 2Ghz Cortex-A15 ядрам и гораздо более высокой частоте памяти 64bit-wide. Использование MC1/XU4 в качестве компьютера обеспечивает «Профессиональный сервер, как» опыт, в отличие от медленной производительности большинства одноплатных компьютеров!
Особенно для разработчиков, сбор кода на MC1/XU4 очень быстрый. Высокопроизводительная оперативная память DDR3 2 Гб является дополнительным преимуществом, позволяющим большинству prog RAM s быть скомпилированы непосредственно на MC/1XU4.

Контрольные показатели (показатель)

Raspberry Pi 3

ODROID-C1 +

ODROID-C2

ODROID-XU4/MC1

Unixbench: Dhrystone-2

865,4

1571,6

2768,2

5941,4

Unixbench: двуточный точильный камень (x3)

1113

1887,3

3076,8

6186,3

Nbench 2.2.3: Integer (x40)

619,92

1173,6

1808,92

2430,52

Nbench 2.2.3: плавающая точка (x100)

781,8

1245,3

2300,3

3787,3

Mbw100: полоса пропускания памяти (MiB/s)

542,912

616,339

1472,856

2591,461

Производительность ETHERNET

MC1/XU4 имеет встроенный гигабитный Ethernet-контроллер. Наша двунаправленная скорость потоковой передачи была измерена на~ 910 Мбит/с.
Благодаря передовой технологии контроллера RTL8153, контроллер Ethernet mc1 легко превосходит решения подключения предыдущих поколений.

Тестовая команда
Режим сервера:Iperf-s
Клиентский режим: Iperf-c [ip адрес] -P 10 -W 32k

Производительность Ethernet

XU3 бортовой 100 Мбит/с

XU3 внешний 1 Гбит/с

MC1/XU4 бортовой 1 Гбит/с

Iperf сервер на SBC (Мбит/сек)

114,0

419

915,0

Iperf клиент на SBC (Мбит/сек)

114,0

625

911,0

Технические характеристики

Процессор

Samsung Exynos5422 ARM® Cortex™-A15 Quad 2,0 GHz/Cortex™-A7 Quad 1,4 ГГц

Память DRAM

2 Гбайт LPDDR3 RAM PoP (750 МГц, 12 ГБ/сек. пропускная способность памяти, 2x32bit шина)

Графический процессор

Мали™-T628 MP6 OpenGL ES 3,1/3,0/2,0/1,1 и OpenCL 1,2 полный профиль

Слот Micro-SD

UHS-1 совместимый слот micro-SD до 128 ГБ/SDXC

Хост USB2.0

Высокоскоростной USB Стандартный разъем типа A x 1 порт

Светодиоды

Мощность, состояние системы

Gbit Ethernet LAN

10/100/1000 Мбит/с Ethernet с RJ-45 Джек (Auto-MDIX поддержки)

Вход питания

DC бочоночного разъема Разъем 5,5/21.mm для 4,8 V ~ 5,2 вход (с током 5 В/4 а Мощность поставить рекомендуется для каждой единицы)

Размеры

112x93x72 мм
