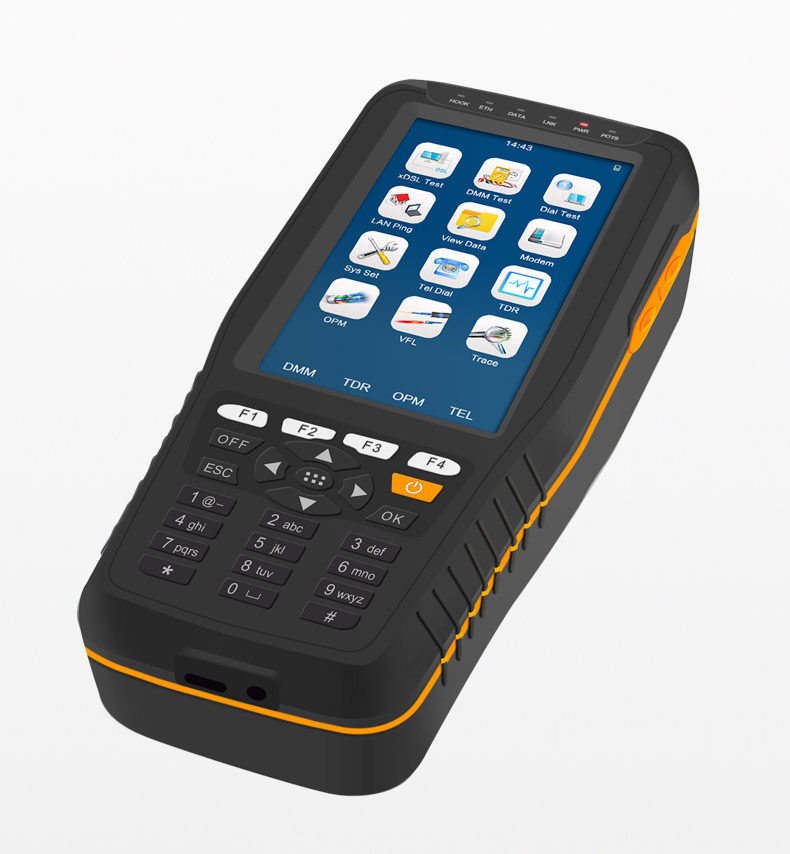

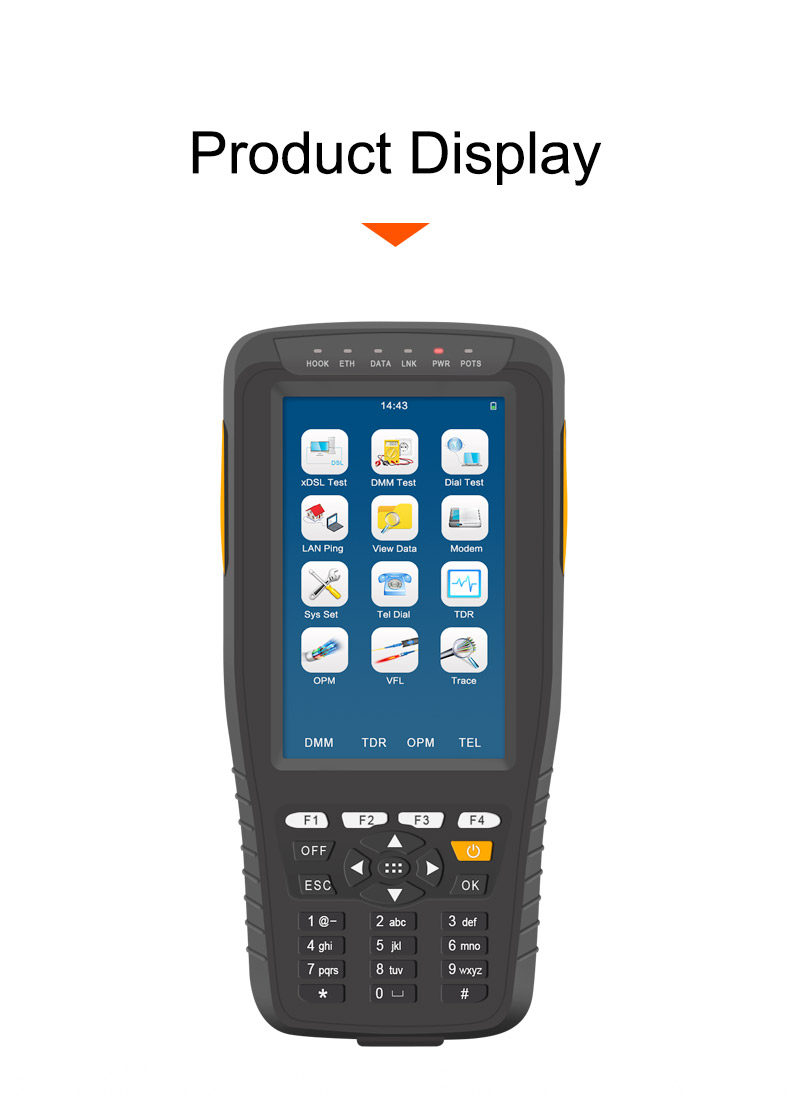

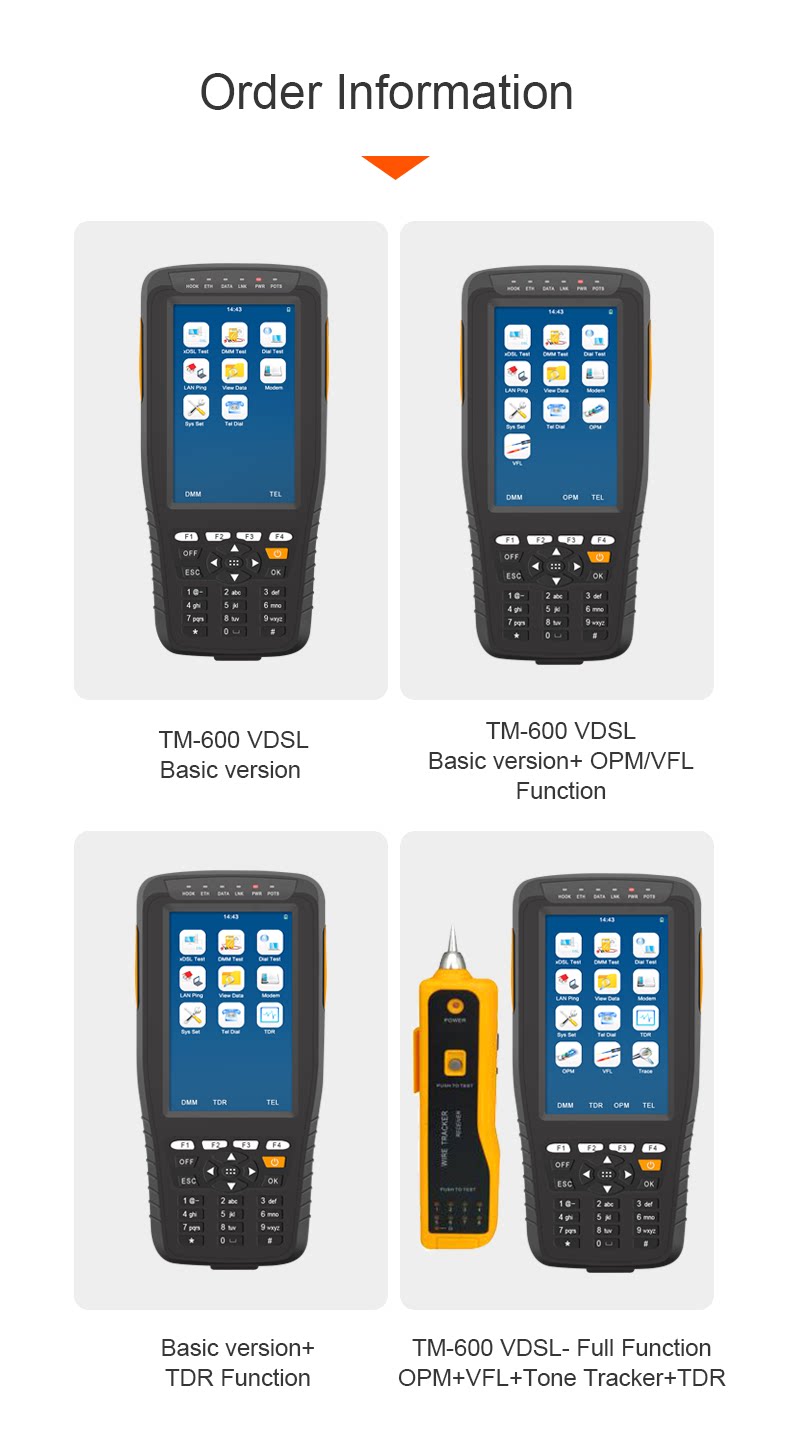

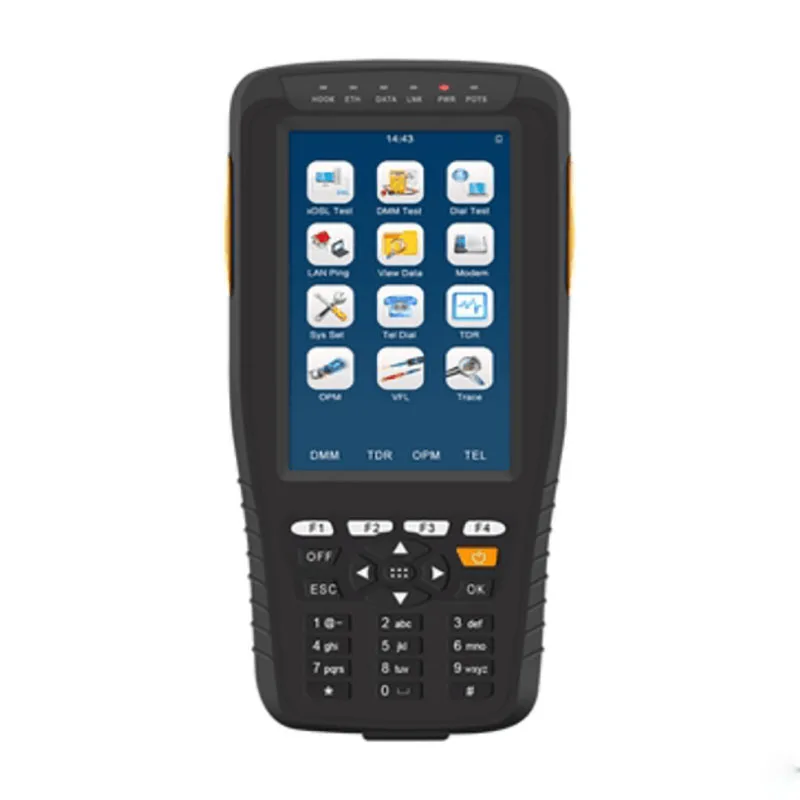

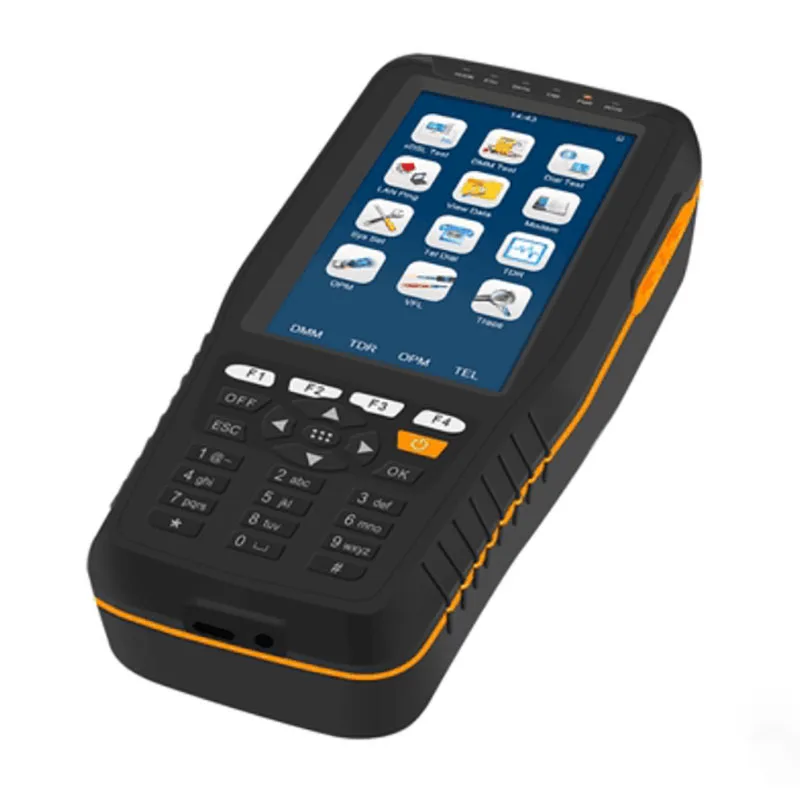

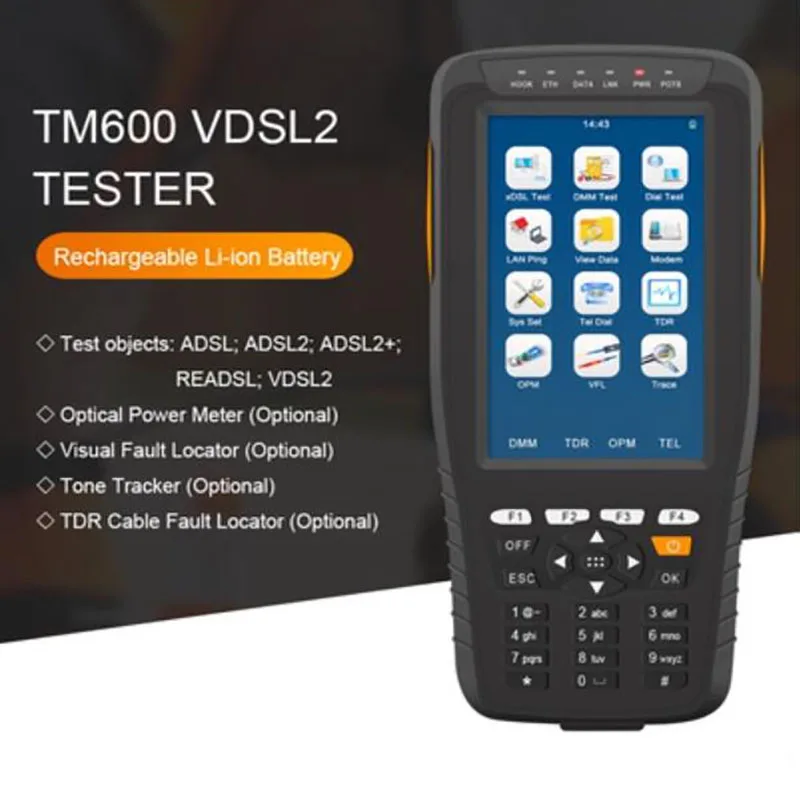

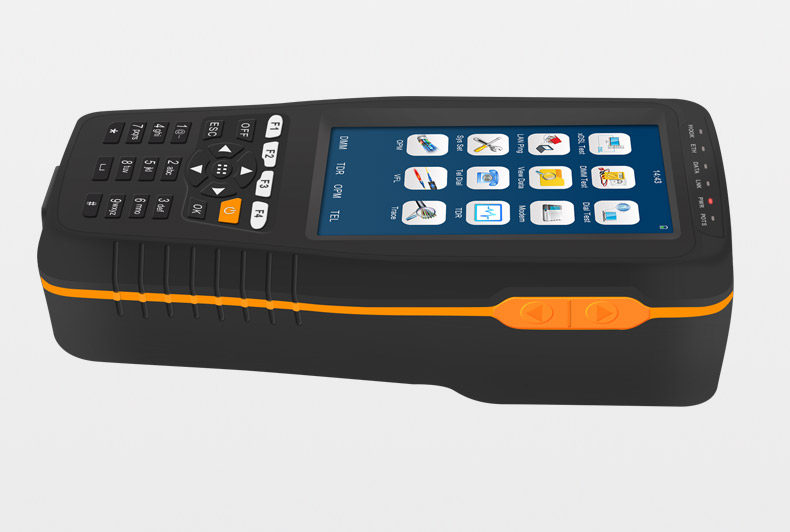

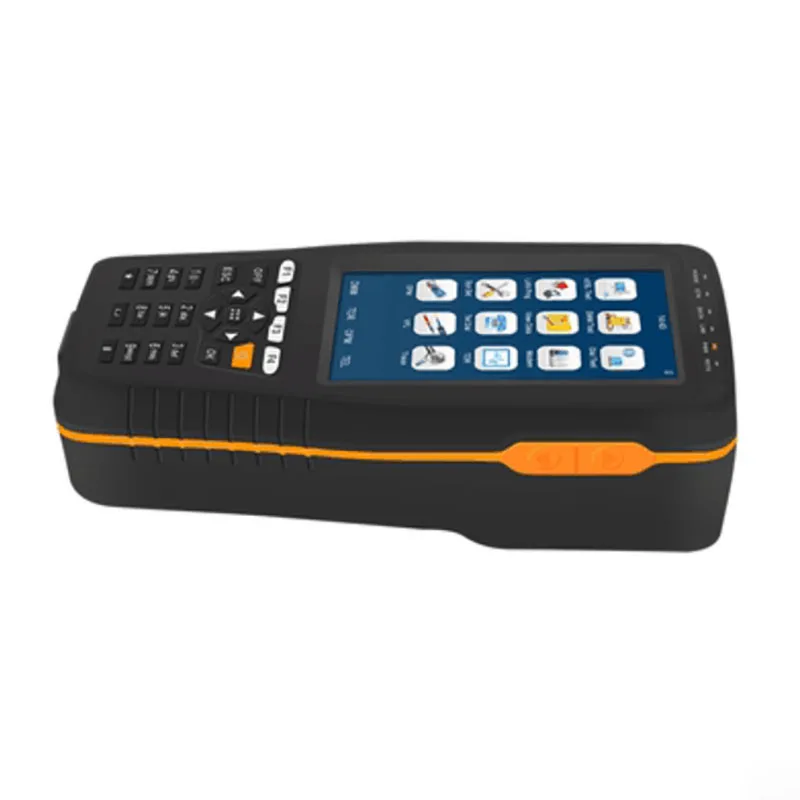

TM-600 VDSL2 тестерАнглийский machine

(ADSL/VDSL2/OPM/ VFL/TDR функция/

Тональный трекер,Блок «все в одном»)

Optical измеритель оптической мощности (опционально)

Visual Визуальный дефектоскоп (опционально)

Tone Tracker (опционально)

Locator TDR кабель дефектоскоп (опционально)

1. Технические характеристики

TM-600 VDSL тестер специально разработан для линия xDSL тест (xDSL включает: ADSL, ADSL2, ADSL2 +, READSL, VDSL2 и т. Д.) и техническое обслуживание он обеспечивает xDSL тест, PPPoE dial тест, DMM тест, эмуляция модема, Индикация напряжения линии и так далее.

TM-600 VDSL тестер также вводит оптический измеритель мощности и функцию визуального локатора неисправностей в блок, а также функцию TDR;

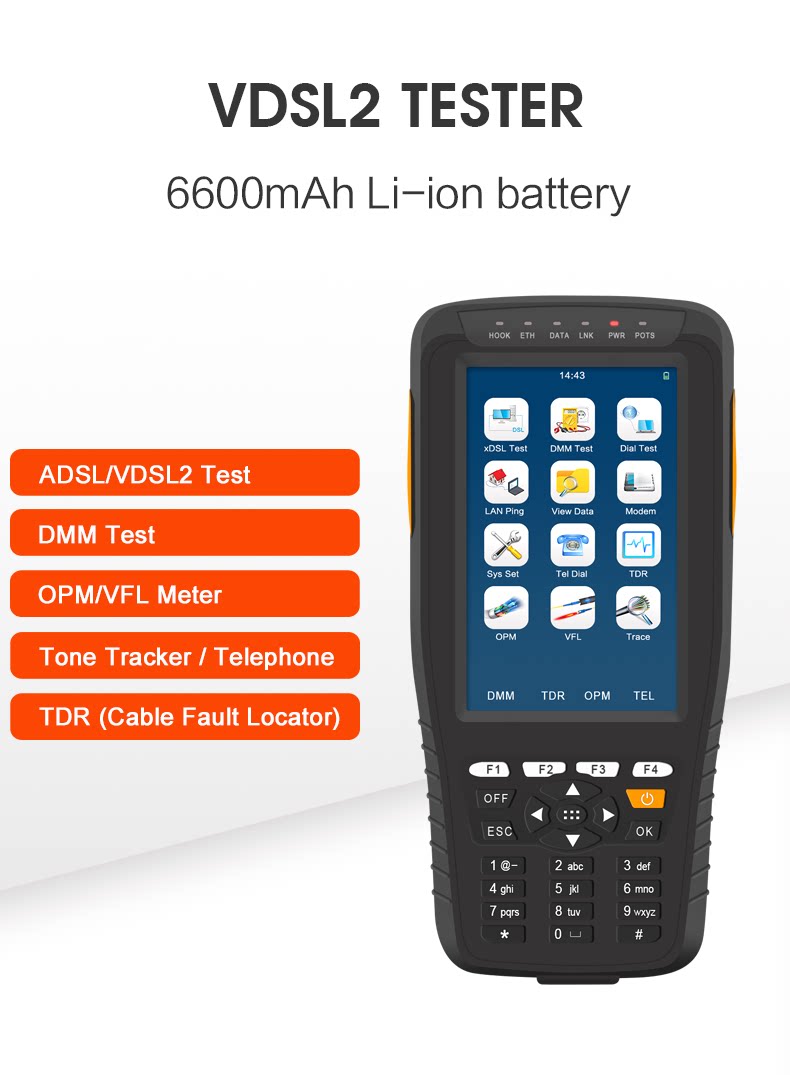

Это один многофункциональный тестер с умным размером, ЖК-дисплеем истинного цвета и мощным программным обеспечением управления, а также перезаряжаемой батареей емкостью 6600 мАч и т. д.

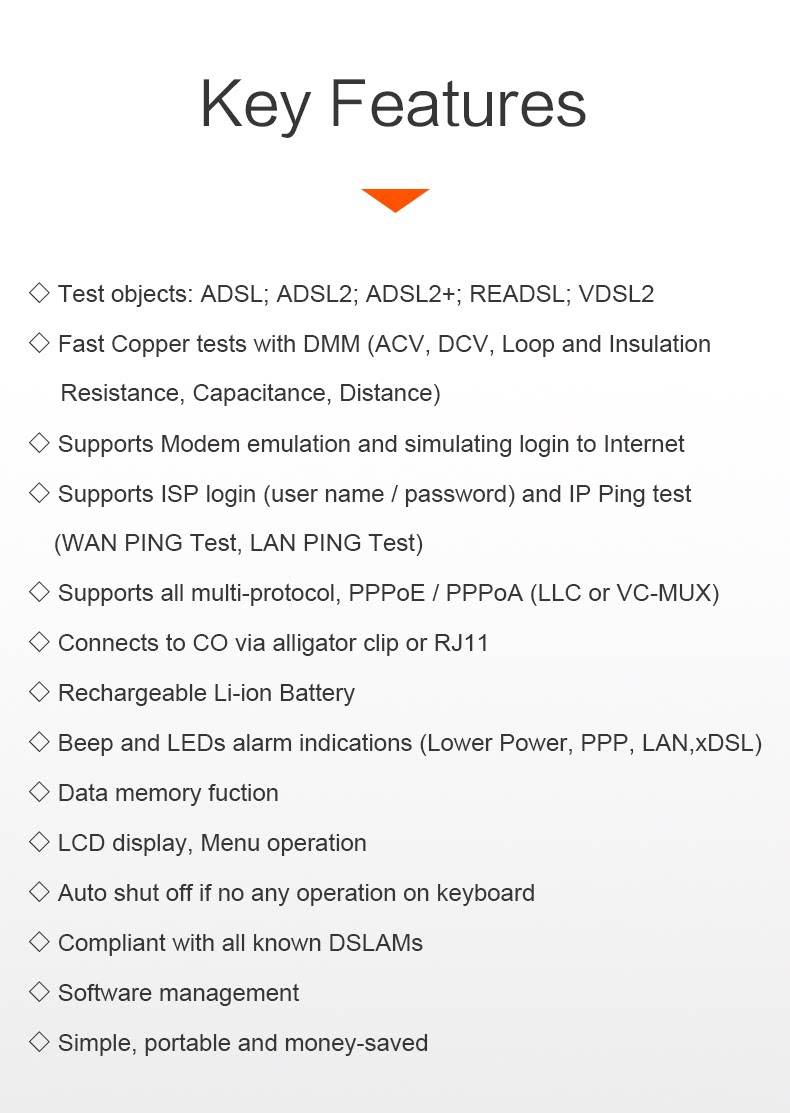

2. Ключевые особенности

Test тестовые объекты: ADSL; ADSL2; ADSL2 +; READSL; VDSL2

Fast быстрые медные испытания с DMM (ACV, DCV, сопротивление петли и изоляции, емкость, расстояние)

Supports поддержка эмуляции модема и имитации входа в Интернет

Supports поддерживает Логин ISP (имя пользователя/пароль) и тест IP Ping (тест WAN PING, тест LAN PING)

Supports поддерживает все мульти-протоколы, PPPoE / PPPoA (ООО или VC-MUX)

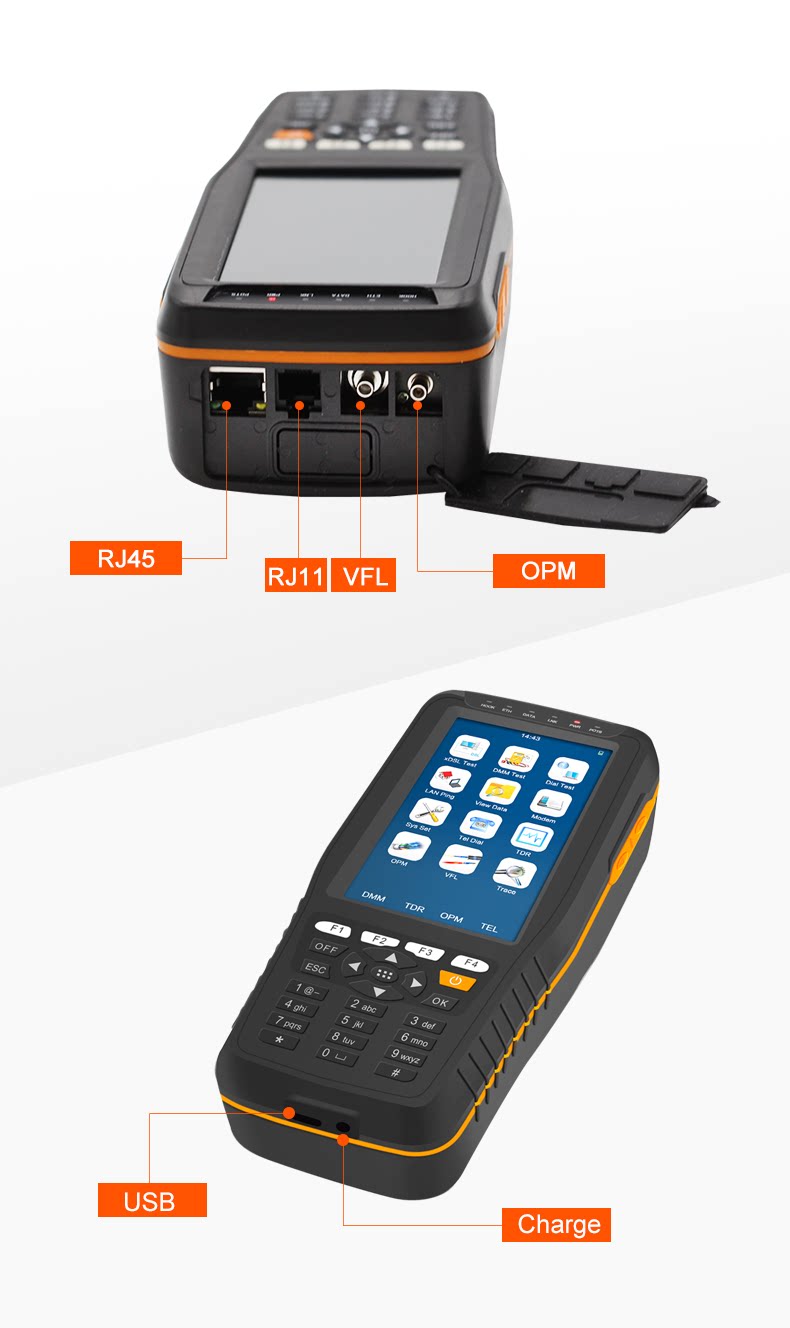

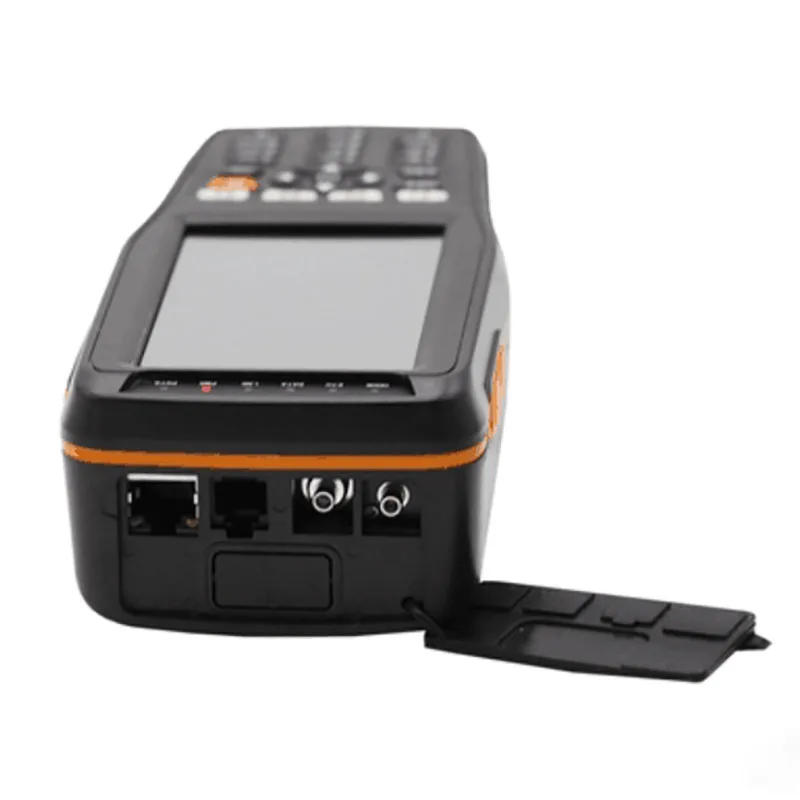

Connects подключается к CO через крокодил или RJ11

Rechargeable литий-ионная аккумуляторная батарея

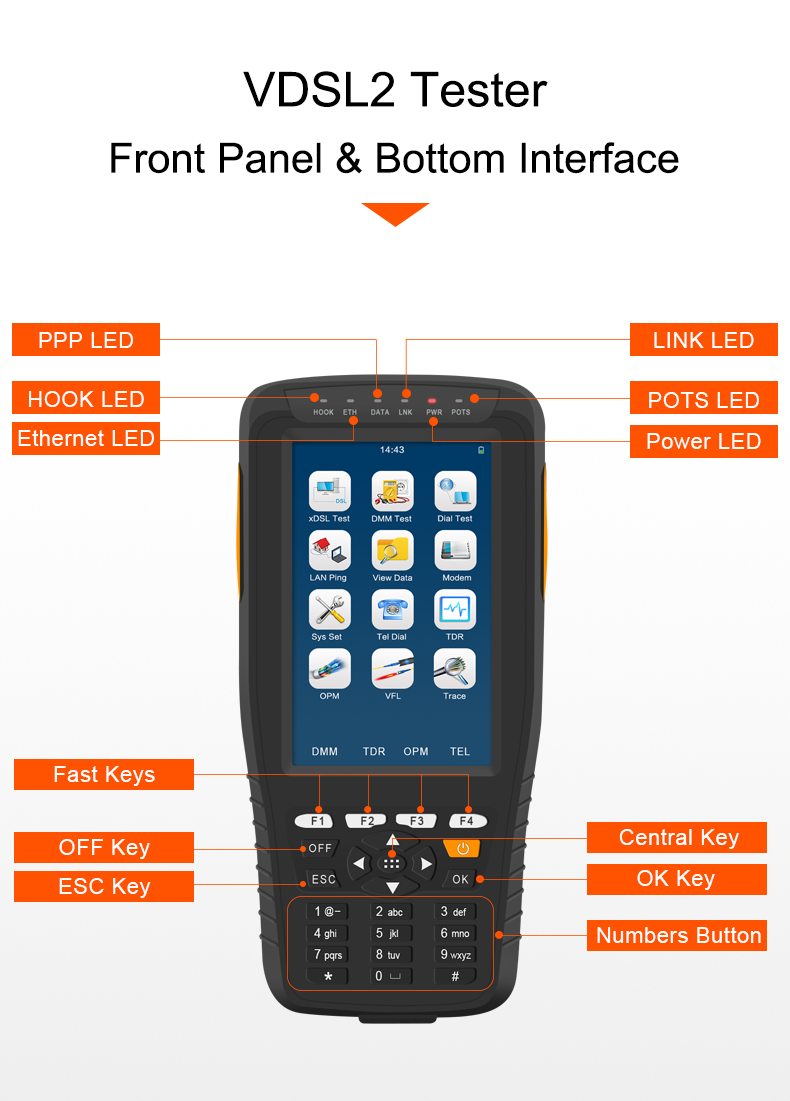

Indications звуковой сигнал и сигналы тревоги со светодиодами (более низкая мощность, PPP, LAN,xDSL)

◇ Память данных пружина

LCD ЖК-дисплей, меню

Auto автоматическое отключение, если нет никакой операции на клавиатуре

Compliant совместим со всеми известными DSLAMs

◇ С программным обеспечением

Simple простой, портативный и экономичный

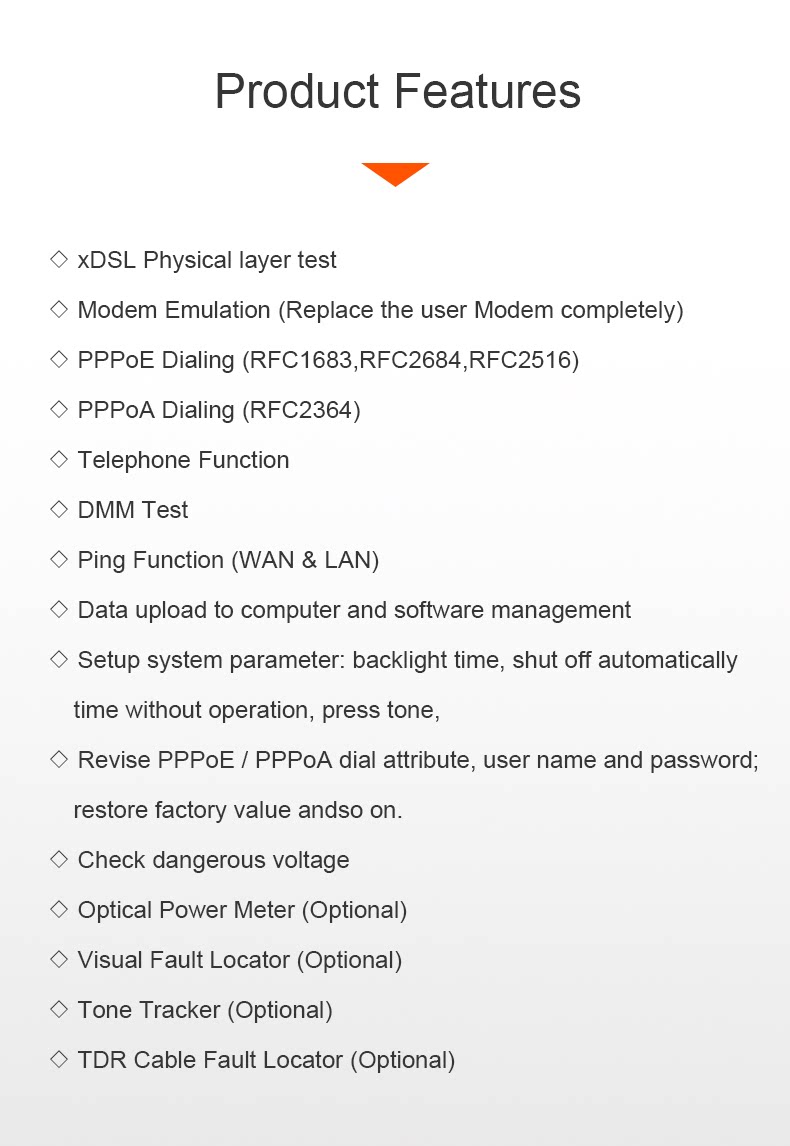

3. Функции

◇ DSL физический уровень тест

Emэмуляция модема (полностью заменяет пользовательский модем)

Ppнабор PPPoE (RFC1683,RFC2684,RFC2516)

Ppнабор PPPoA (RFC2364)

◇ Телефон Функция

◇ DMM Тесты

Ping функция Ping (WAN & LAN)

Upload загрузка данных на компьютер и управление программным обеспечением

Parameter настройка параметров системы: Время подсветки, автоматическое отключение без работы, нажмите тон,

Revise изменить атрибут набора номера PPPoE / PPPoA, имя пользователя и пароль; Восстановить заводскую стоимость и так далее.

◇ Проверите опасные напряжения

Optical измеритель оптической мощности (опционально)

Visual Визуальный дефектоскоп (опционально)

Tone Tracker (опционально)

Locator TDR кабель дефектоскоп (опционально)

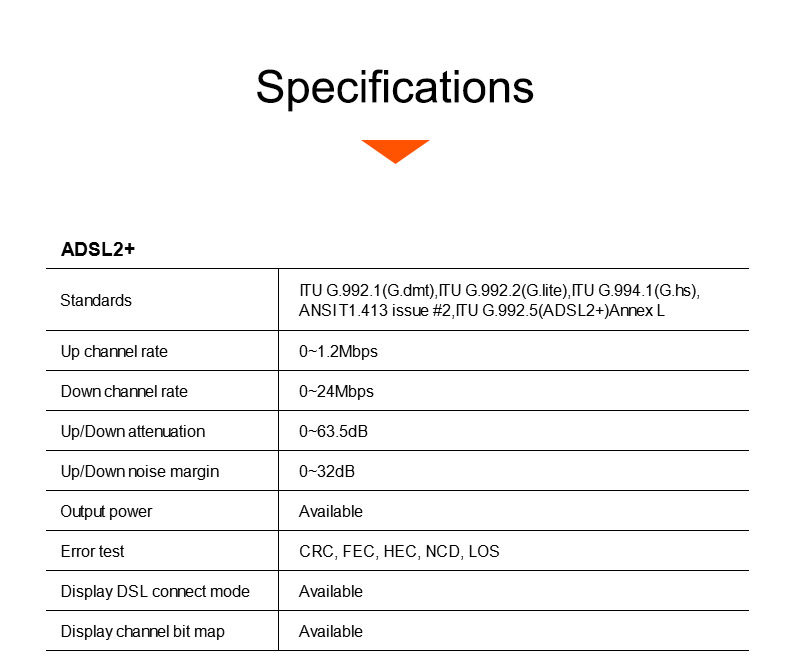

ADSL2 +

Стандарты

ITU G.992.1(G.dmt),ITU G.992.2(G.lite),ITU G.994.1(G.hs),

ANSI T1.413 выпуск № 2,ITU G.992.5(ADSL2 +) приложение L

Повышенная скорость канала

0 ~ 1,2 Мбит/с

Скорость пониженного канала

0 ~ 24 Мбит/с

Затухание вверх/вниз

0 ~ 63.5дб

Уровень шума вверх/вниз

0 ~ 32 дБ

Выходная мощность

Доступно

Проверка ошибок

CRC, FEC, HEC, NCD, LOS

Отображение режима подключения DSL

Доступно

Карта бит канала дисплея

Доступно

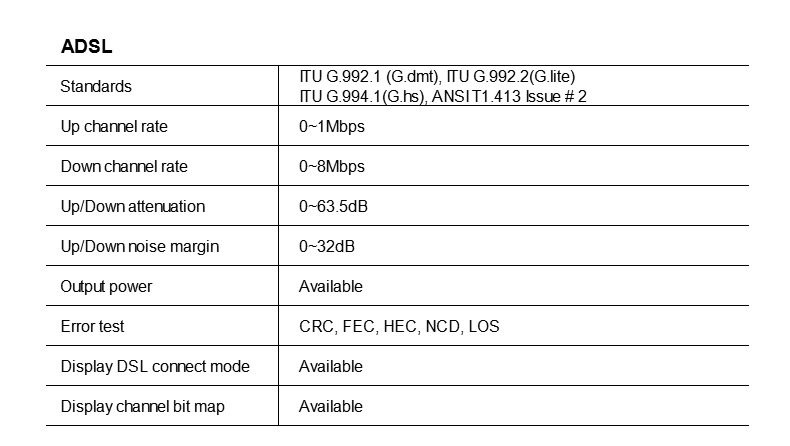

ADSL

ITU G.992.1 (G.dmt), ITU G.992.2(G.lite)

Стандарты

ITU G.994.1(G.hs), ANSI T1.413 выпуск #2

Повышенная скорость канала

0 ~ 1 Мбит/с

Скорость пониженного канала

0 ~ 8 Мбит/с

Затухание вверх/вниз

0 ~ 63.5дб

Уровень шума вверх/вниз

0 ~ 32 дБ

Выходная мощность

Доступно

Проверка ошибок

CRC, FEC, HEC, NCD, LOS

Отображение режима подключения DSL

Доступно

Карта бит канала дисплея

Доступно

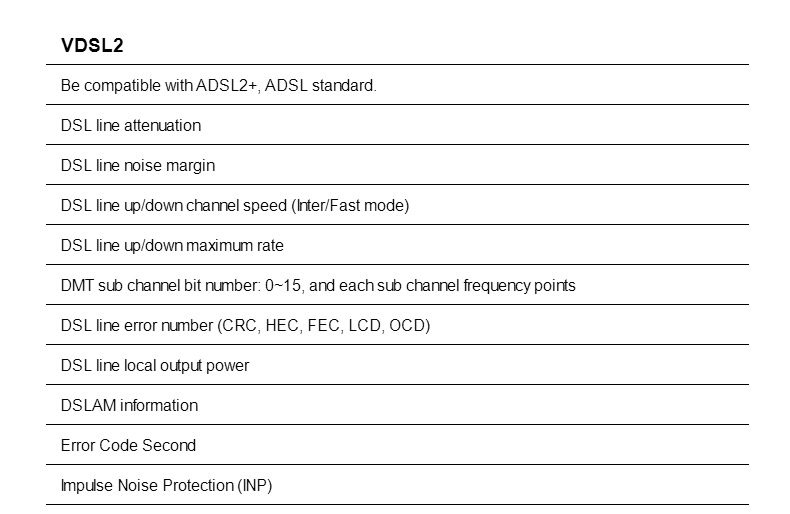

VDSL2

Совместим со стандартом ADSL2 +, ADSL.

Ослабление линии DSL

Уровень шума DSL line

DSL линия вверх/вниз скорость канала (между/быстрый режим)

DSL линия вверх/вниз Максимальная скорость

DMT суб-канал бит номер: 0 ~ 15, и каждый суб-канал частотных точек

Номер ошибки DSL line (CRC, HEC, FEC, LCD, OCD)

Локальная выходная мощность DSL line

Информация о DSLAM

Ошибка кода секунды

Защита от импульсного шума (INP)

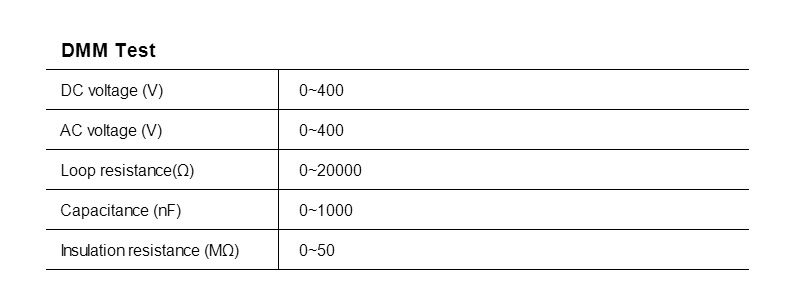

DMM тест

Напряжение постоянного тока (В):

0 ~ 400

Напряжение переменного тока (В):

0 ~ 400

Сопротивление Петли (Ω):

0 ~ 20000

Емкость (nF):

0 ~ 1000

Сопротивление изоляции (МОм):

0 ~ 50

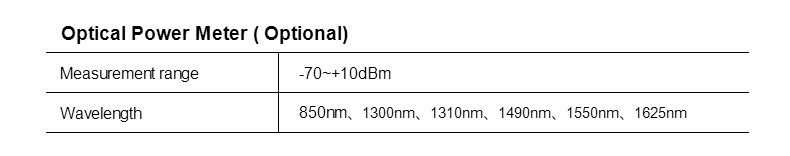

Оптический измеритель мощности (опционально)

Диапазон измерения:

-70 ~ + 10dBm

Длина волны

850 нм、1300нм、1310 нм、1490 нм、1550 нм、1625 нм

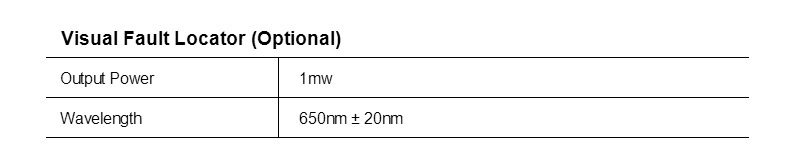

Визуальный дефектоскоп (опционально)

Выходная мощность

1 мВт

Длина волны

650 нм ± 20 нм

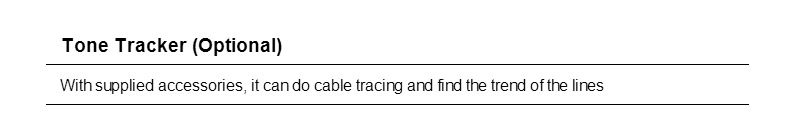

Tone Tracker (опционально)

С поставляемыми аксессуарами, он может сделать отслеживание кабеля и найти тренд линий

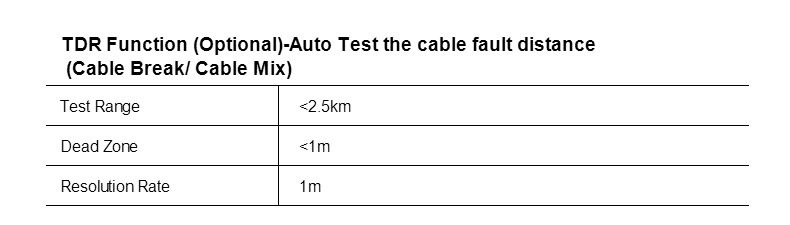

Функция TDR (опционально)-автоматическая проверка расстояния повреждения кабеля (разбиение кабеля/комбинация кабеля)

Диапазон испытаний

<2,5 км

Мертвая зона

<1 м

Скорость разрешения

1 м

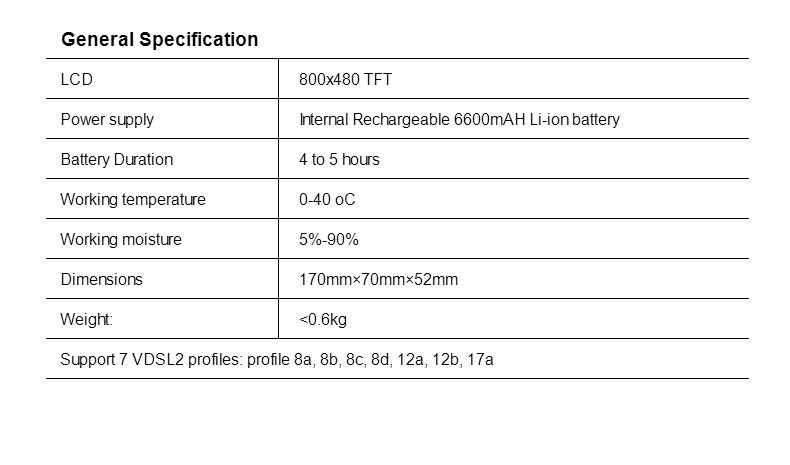

ОБЩАЯ СПЕЦИФИКАЦИЯ

ЖК-дисплей

800x480 TFT

Источник питания

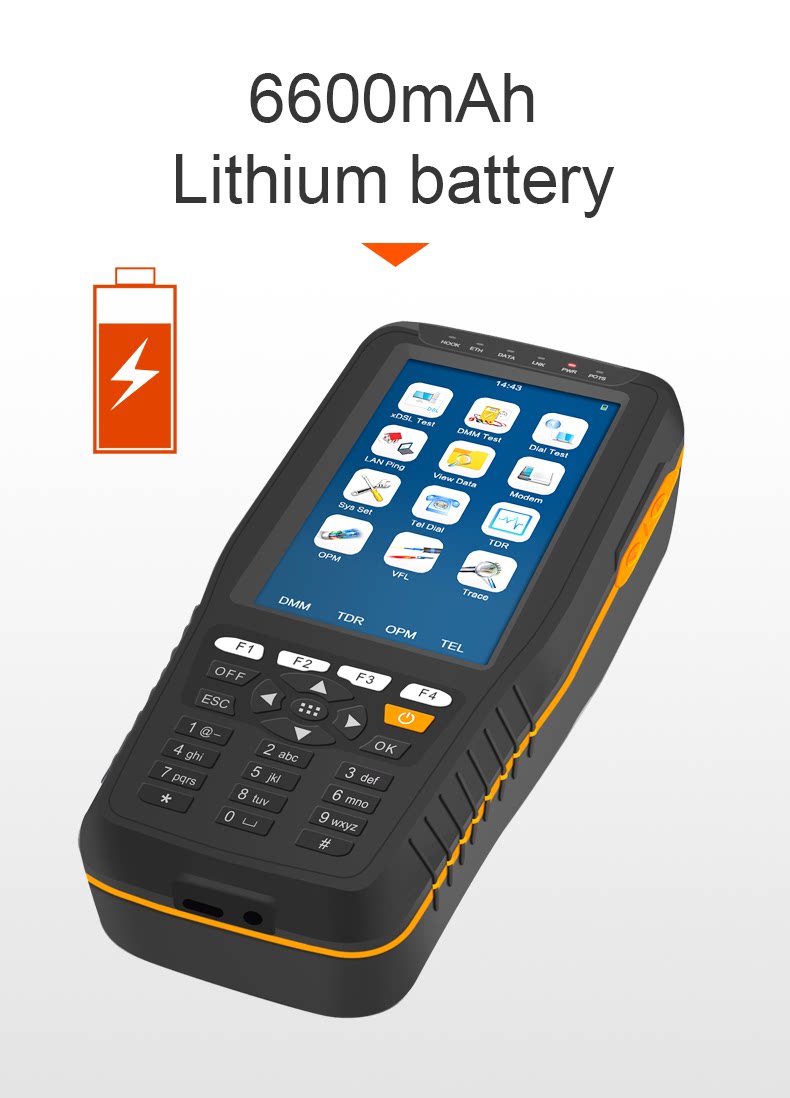

Внутренняя перезаряжаемая литий-ионная батарея 6600 мАч

Продолжительность работы батареи

От 4 до 5 часов

Рабочая температура

0-40 oC

Рабочая влажность

5%-90%

Размеры

170 мм × 70 мм × 52 мм

Вес:

<0,6 кг

Поддержка 7 профилей VDSL2: профиль 8a, 8b, 8c, 8d, 12a, 12b, 17a
