    RS422 взаимное преобразование TTL двунаправленный сигнал 422 модуль полный дуплекс 3

    Описание товара

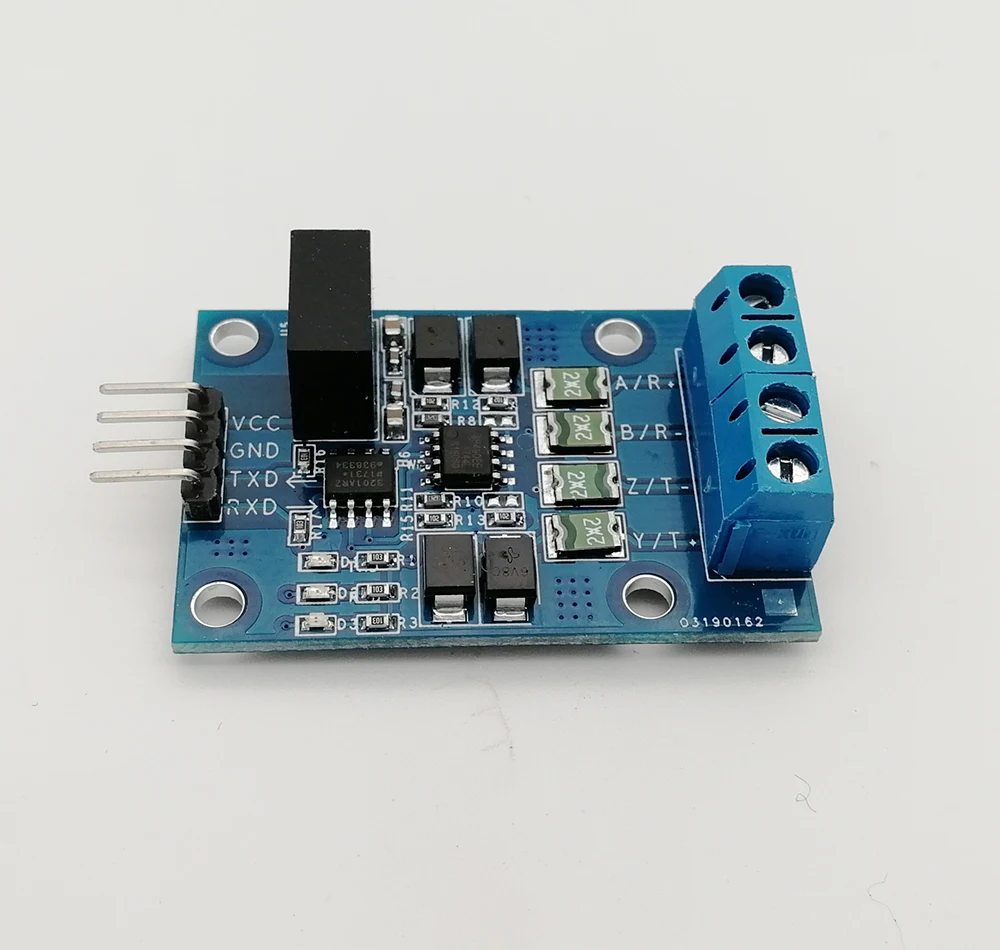

    RS422 взаимного преобразования TTL двунаправленный сигнал TTL преобразования 422 модуль дуплексный режим 3,3 V/5 В изолированный Тип

    Описание:


    В этом модуле используется изолированный источник питания и микросхема магнитной изоляции, чтобы полностью изолировать передние и задние этапы.

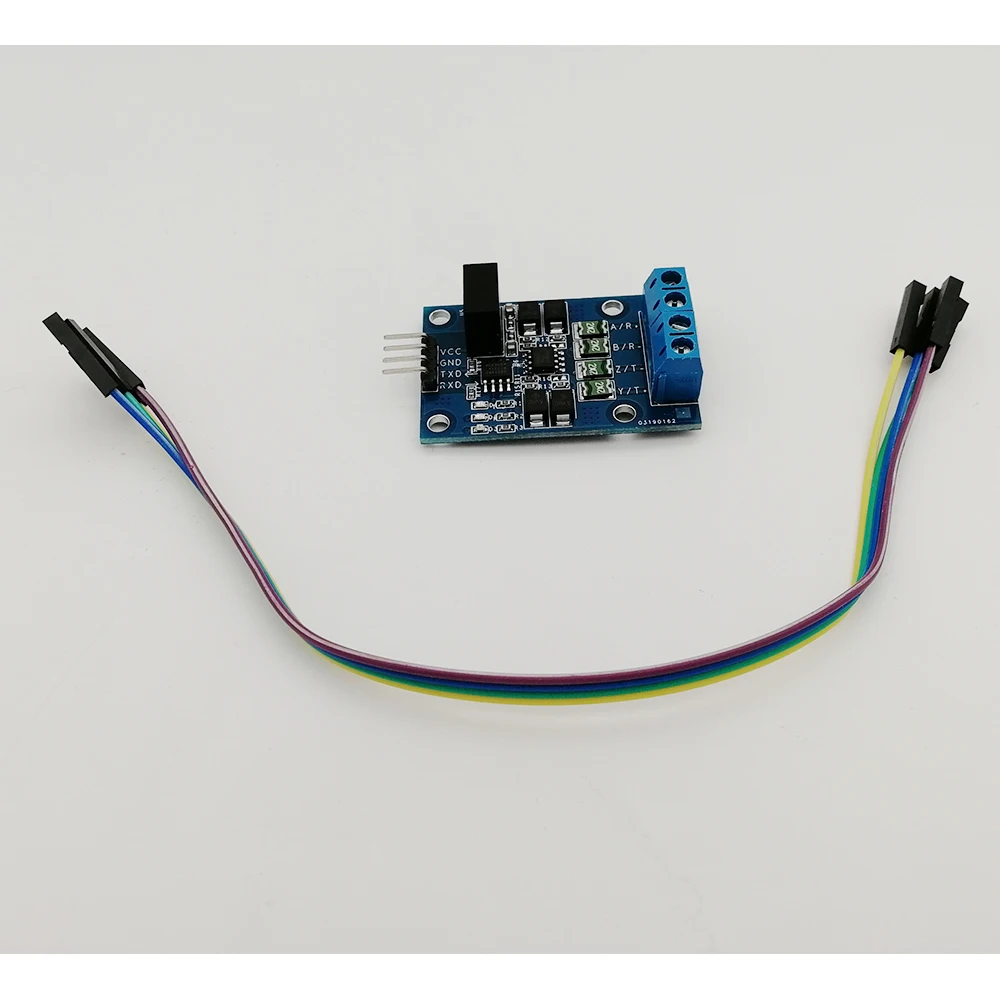

    Отправить четыре линии Dupont

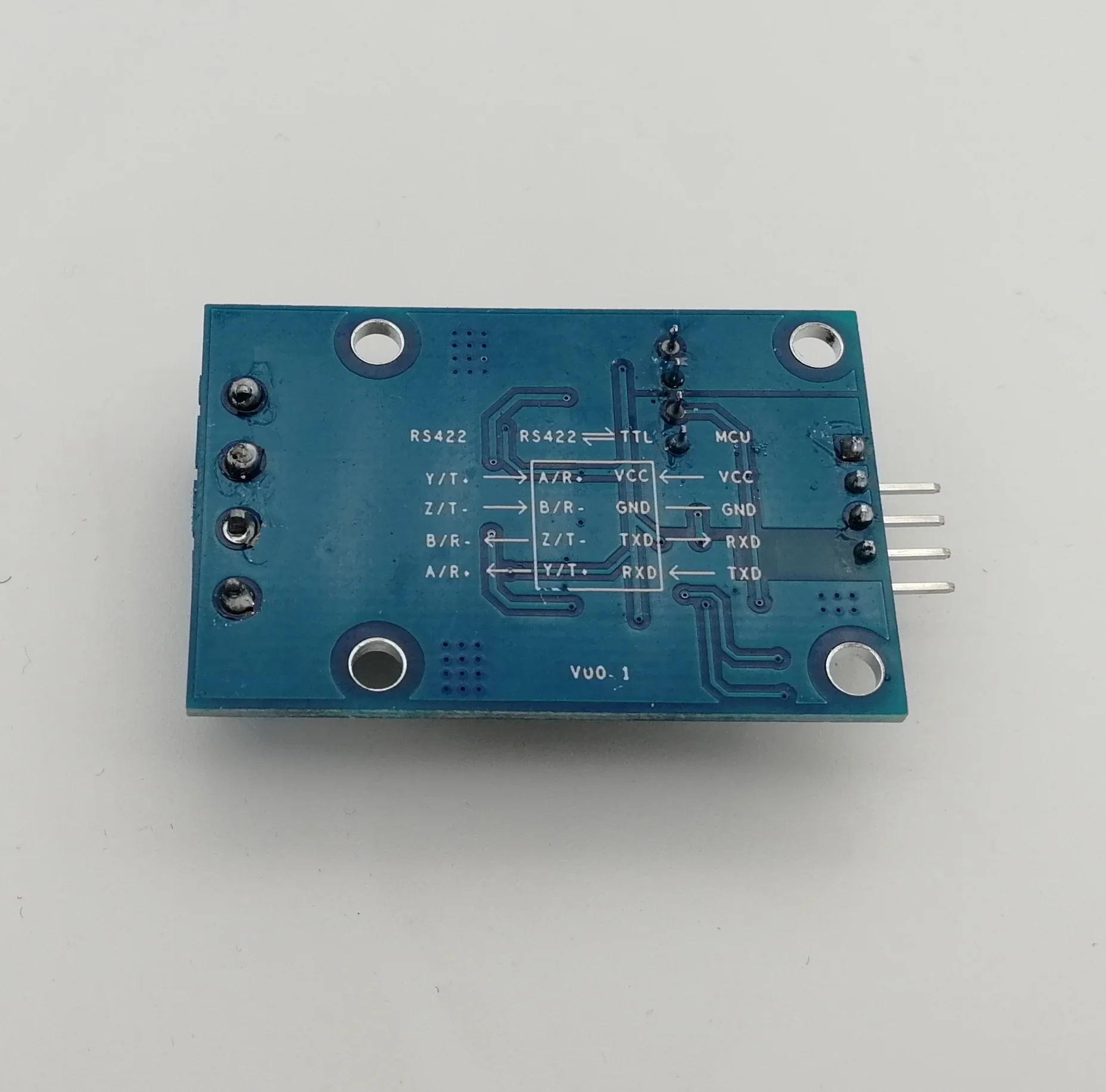

    Определение интерфейса модуля:


    Модуль 4P Клеммная сторона:

    VCC <> + 5 В/+ 3,3 В (характеристики модуля)

    TXD <> TTL (UART) передача этого модуля соединена с RXD приемным штифтом микроконтроллера

    RXD <> TTL (UART) получение этого модуля подключено к TXD отправке pin микроконтроллера

    GND <> заземляющий провод этого модуля (этот заземляющий провод должен быть подключен к земле системы микроконтроллера)

    Модуль 5P Клеммная сторона:

    R +/A <> штырь этого модуля должен быть подключен к T +/Y pin других 422 модулей

    R-/B <> B pin этого модуля должен быть подключен к T-/Z pin других 422 модулей

    T-/Z <> Z pin этого модуля должен быть подключен к R-/B pin других 422 модулей

    T +/Y <> Y pin этого модуля должен быть подключен к R +/A pin других 422 модулей

    GND <> провод заземления этого модуля может быть выведен как обратный путь сигнала общего режима, если допускаются некоторые условия. Конечно, этот провод не может быть использован, если условия не позволяют ему.

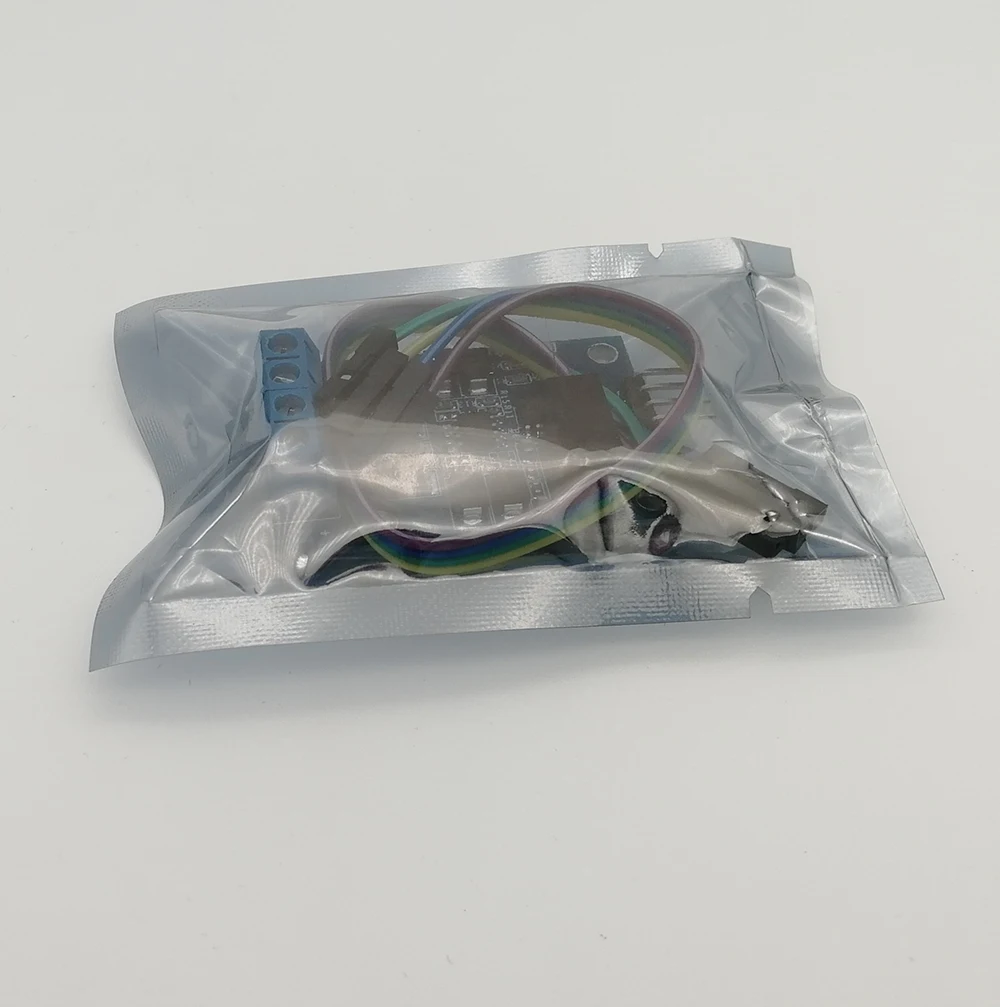

    Посылка включает:

    1 * RS422 взаимное преобразование TTL двунаправленный сигнал TTL Конвертация 422 модуль
