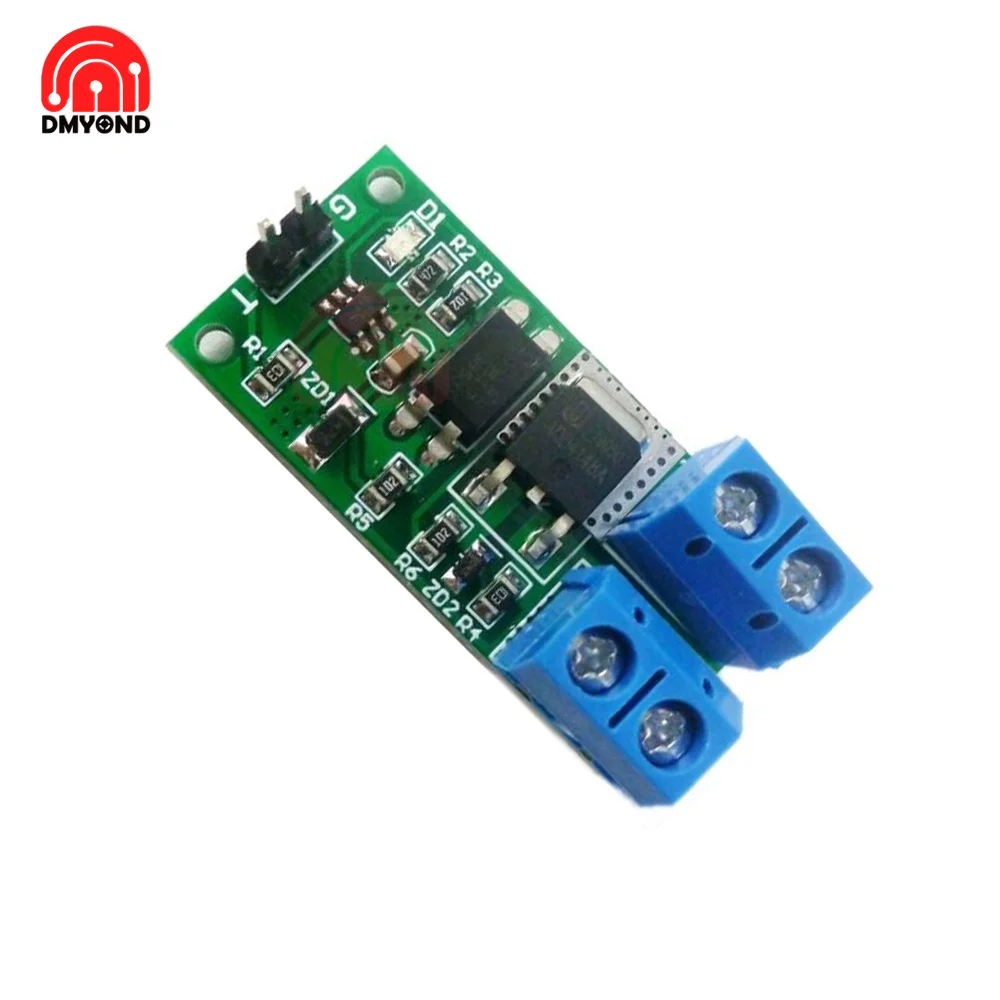

3,3 V-12V 9V-24V 3-8A низкий Пульс ТРИГГЕРНАЯ плата Flip-Flop Latchs релейный модуль бистабильный самоблокирующийся переключатель

Описание:

Свернутый Край срабатывает. Первоначальное состояние после того, как мощность не выходит напряжение, после срабатывания выходной терминал выводит мощность питания, после того как снова запускает выходной терминал без напряжения и так далее.

Низкое энергопотребление в режиме ожидания, высокая выходная мощность, Оптическая изоляция.

Электрические параметры:

Мощность питающее напряжение: DC 3,3-12V(L3V3-12V версия); Постоянного тока (жидкокристаллический дисплей) 9-24 вольт постоянного тока (H9-24V версия)

Ток в режиме ожидания: менее 0,11-1 мА

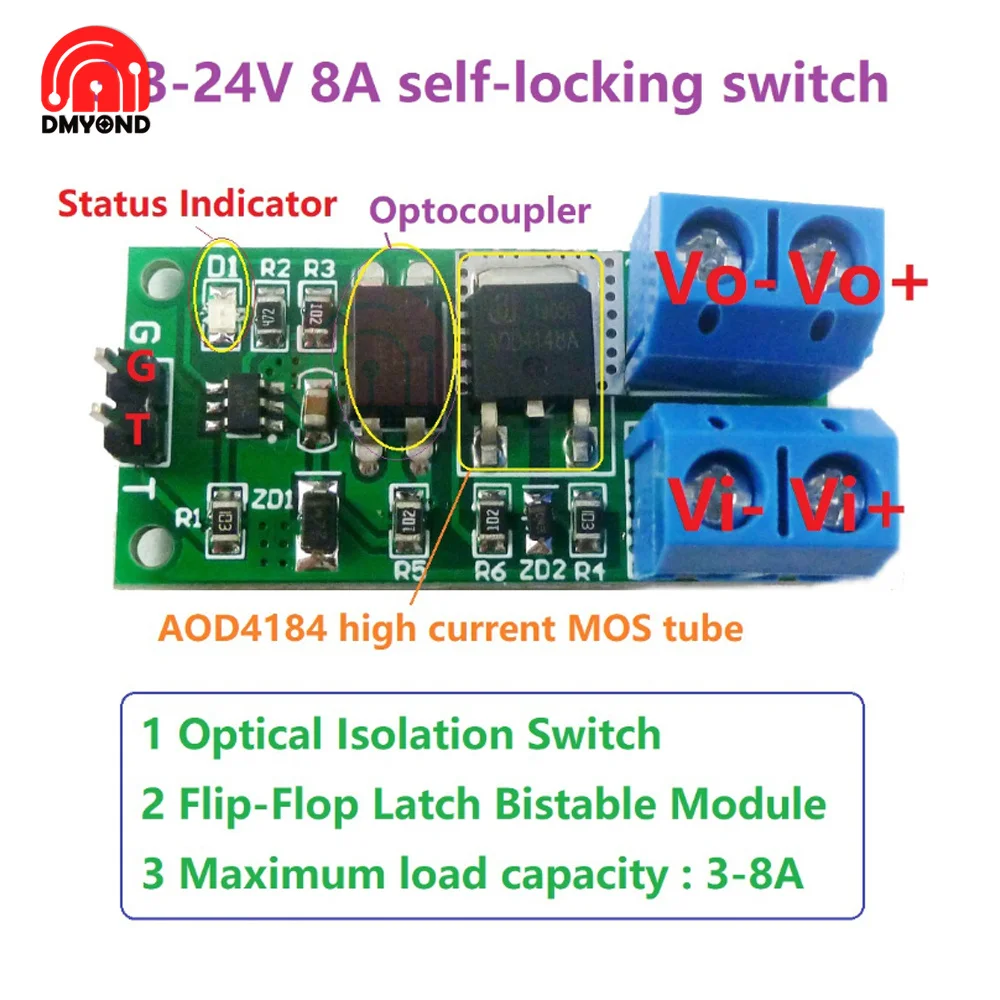

Драйвер IC-N-channel MOSFET AOD4184, максимальный ток привода-8А

Постоянный выходной ток:

L3.3-12V версия: 3A (3,3 V-3,7 V);5A (3,7 V-5V);6A(5V-9V);8A(9V-12V)

H9-24V версия: 8A(9V-15V);6A(15V-24V)

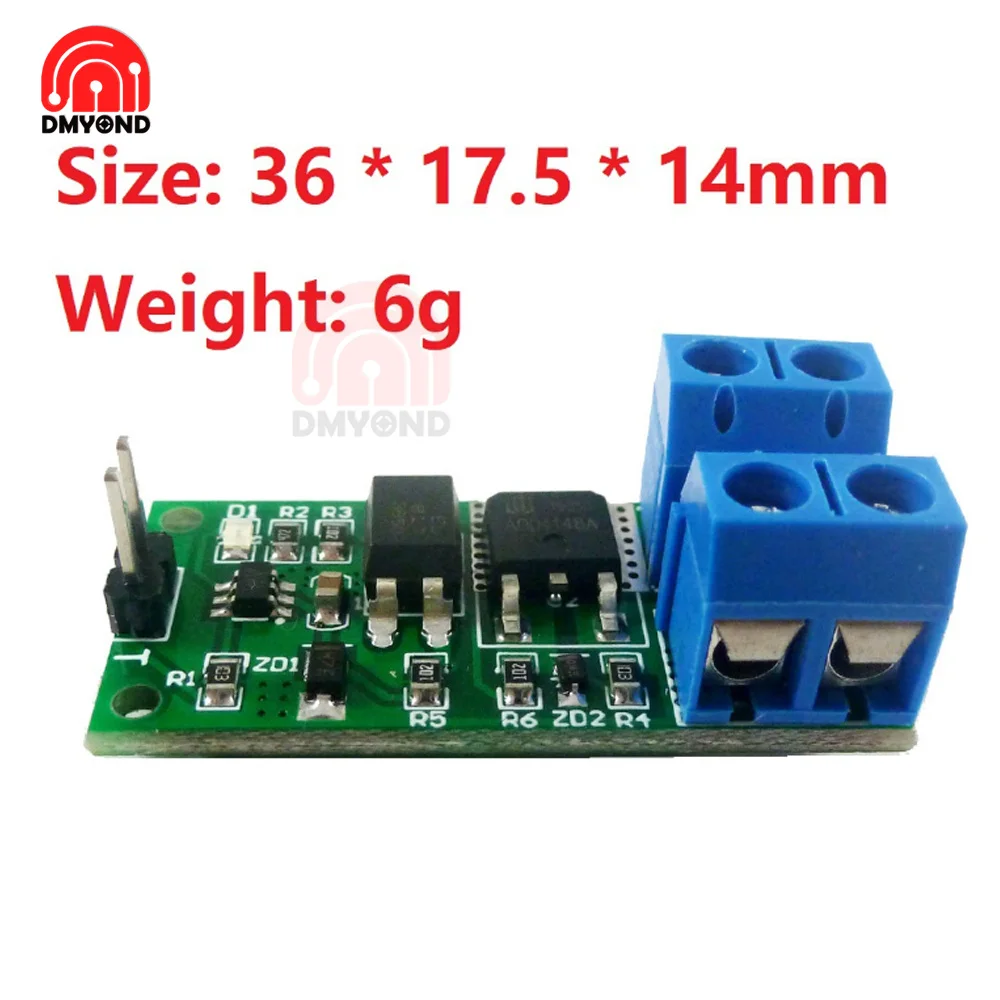

Размер: 36*17,5*14 мм

Вес: 6 г

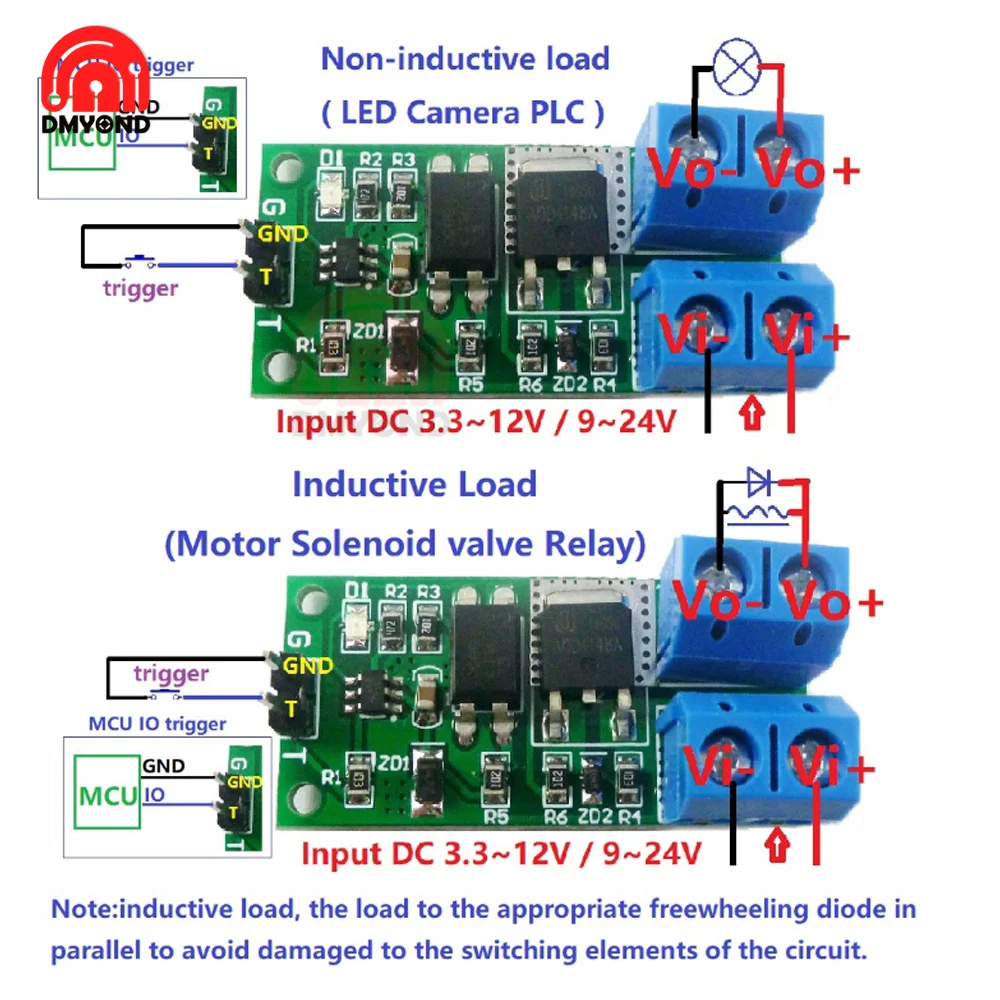

Примечание: Индуктивная нагрузка, нагрузка на соответствующий диод свободного хода параллельно, чтобы избежать повреждения коммутационных элементов цепи.

Описание штифта:

Vi +: вход питания +;

Vi- : вход питания-;

Vo +: выходная мощность +;

Vo- : выходная мощность-;

G: входной сигнал триггера;

Условия оплаты: триггер входного сигнала терминал (0,2-2 секунды низкий импульсный триггер).

Применение:

Самоблокирующийся электронный переключатель

ARM MCU макетная плата

Двигатель/реле/электромагнитный клапан

Ip-камера PTZ

Esp8266 модуль WIFI маршрутизатор

Беспроводной пульт дистанционного управления 315M 433M

PLC MODBUS устройство

Упаковочный лист:

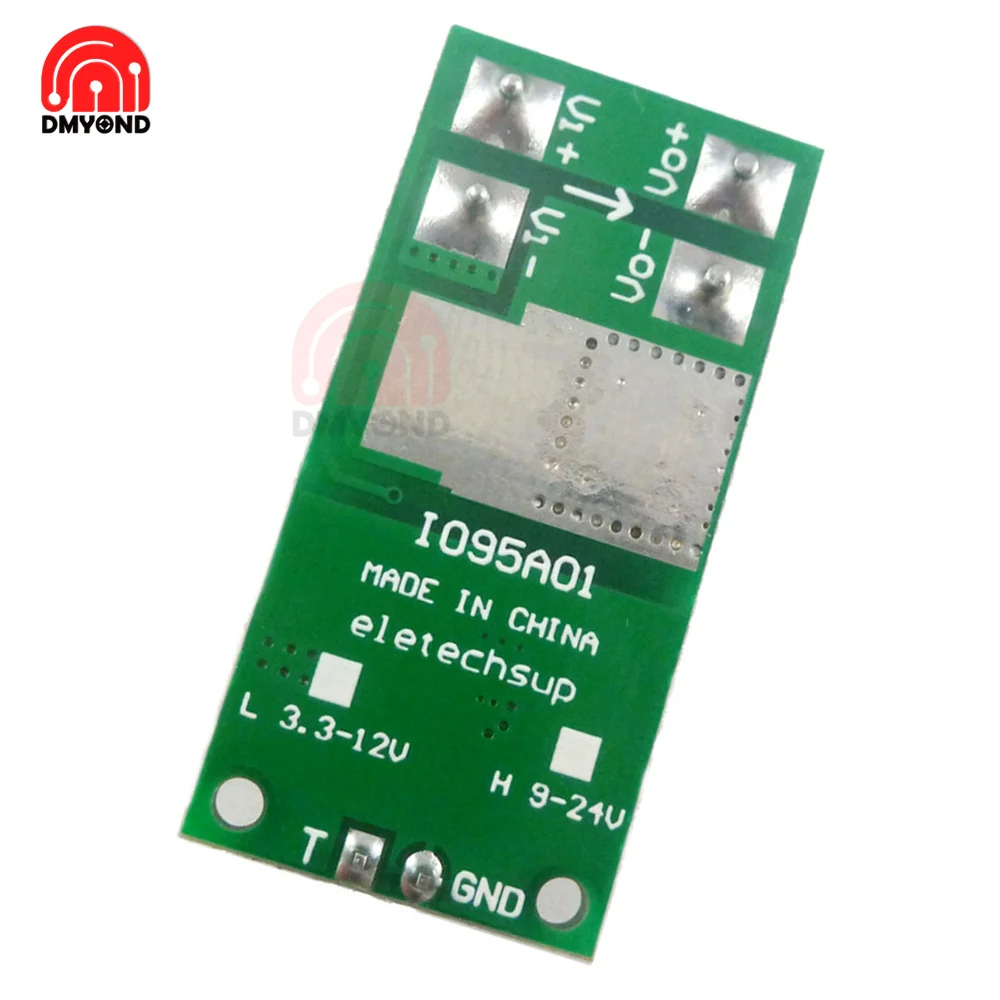

1 шт. IO95A01 3,3-12 В/9-24 В 8A Светодиодный модуль для двигателя, задвижка переключатель
