Плата усилителя 1002E 100WX2 502E 50WX2 высокой и низкой яркости модуль мощности звука

Плата усилителя 1002E 100WX2 502E 50WX2 высокой и низкой яркости модуль мощности звука

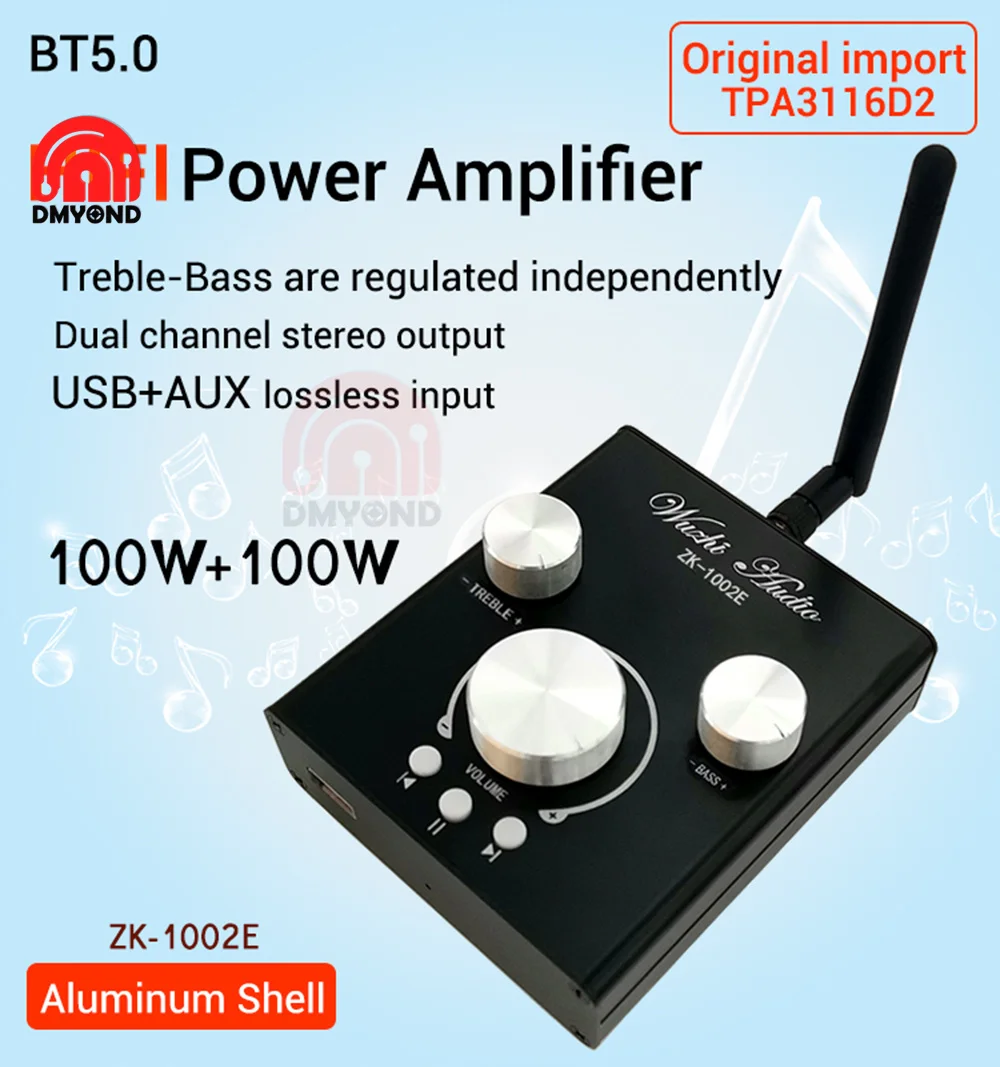

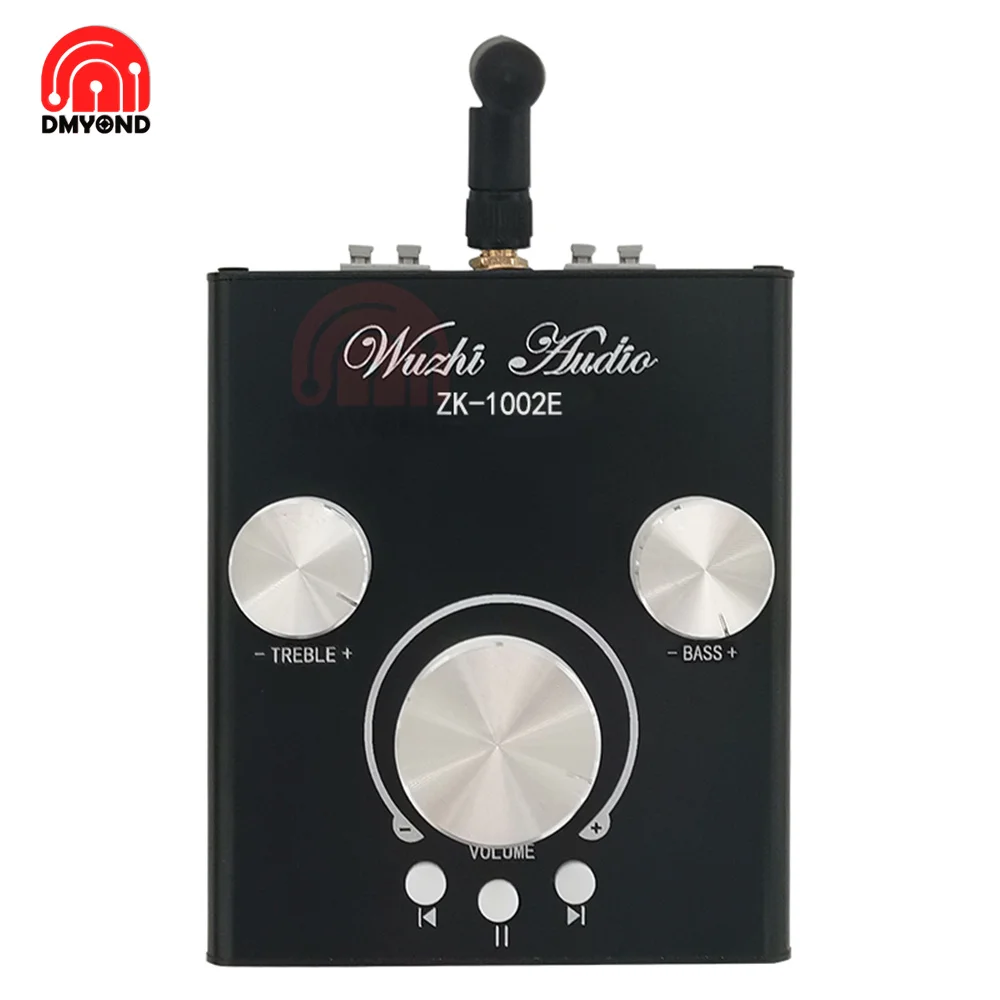

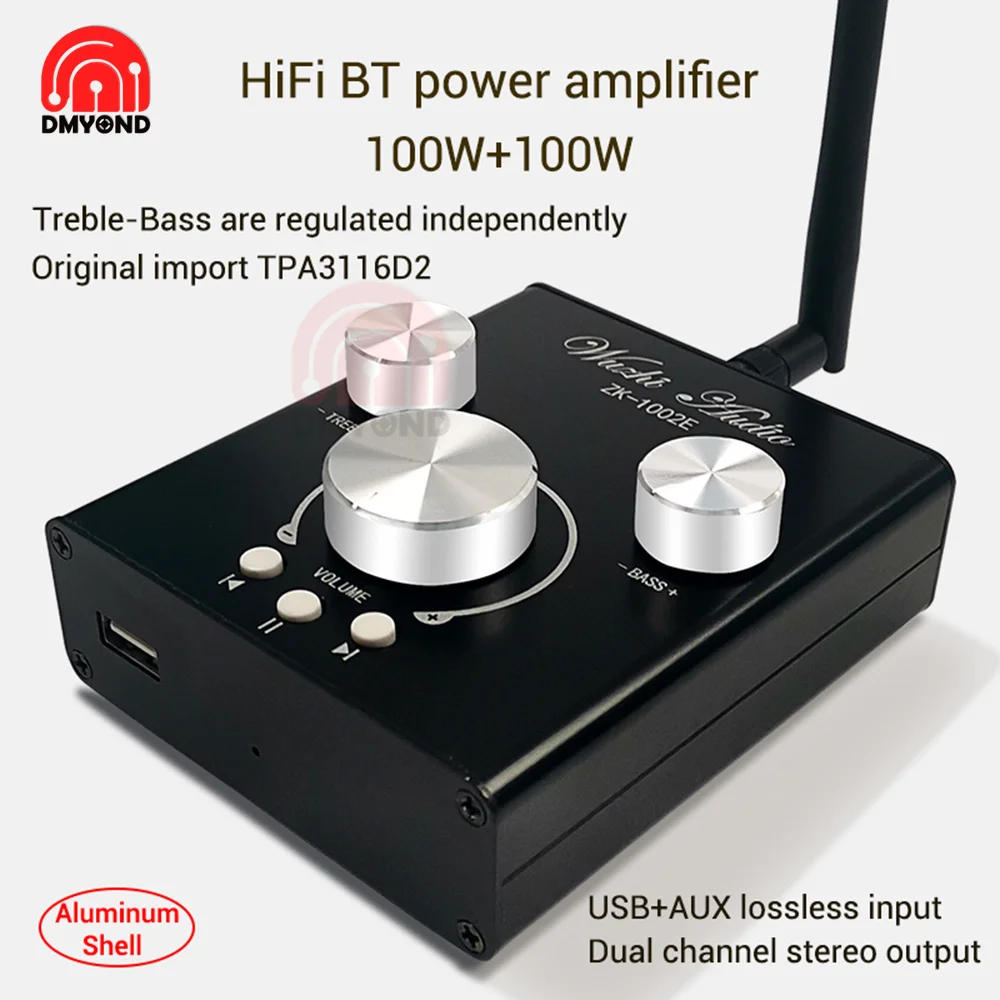

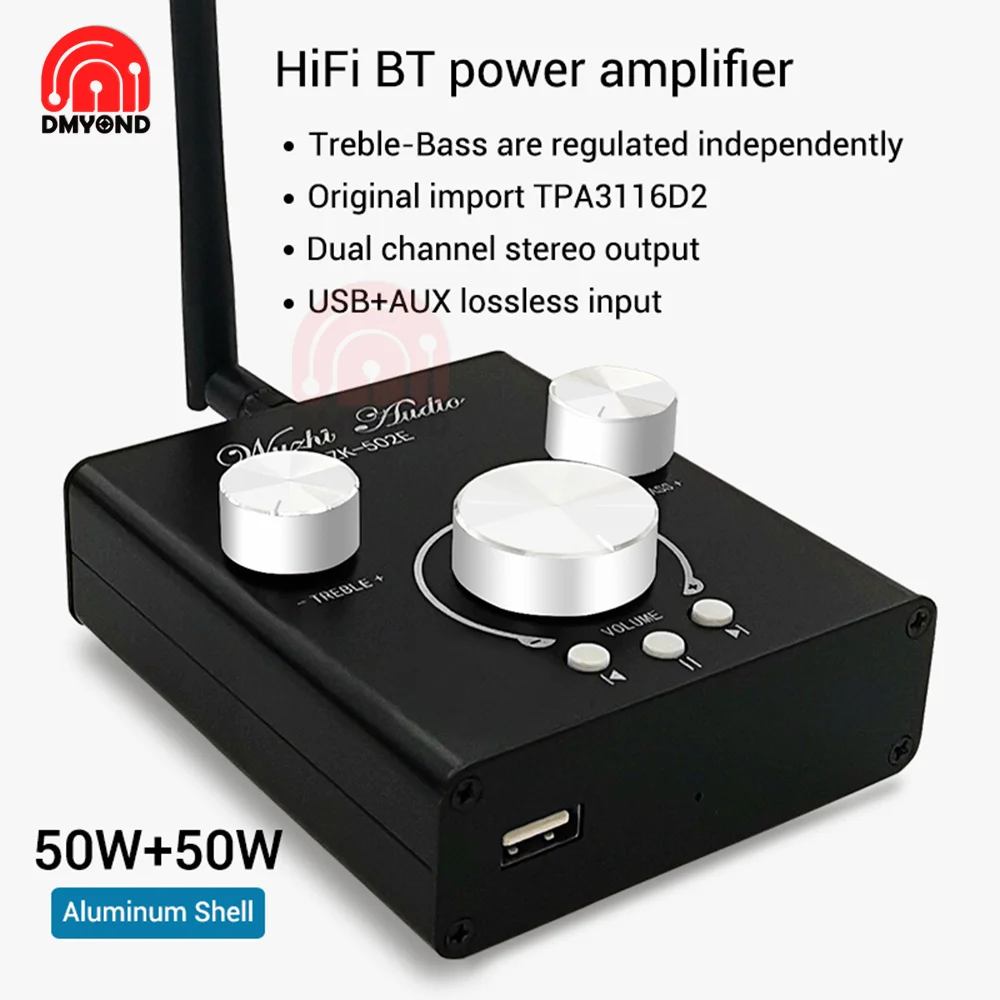

1002E 100WX2 502E 50WX2 Высокий Низкий тон модуль усилителя мощности звука Bluetooth 5,0 двухканальный стерео TPA3116 усилитель плата

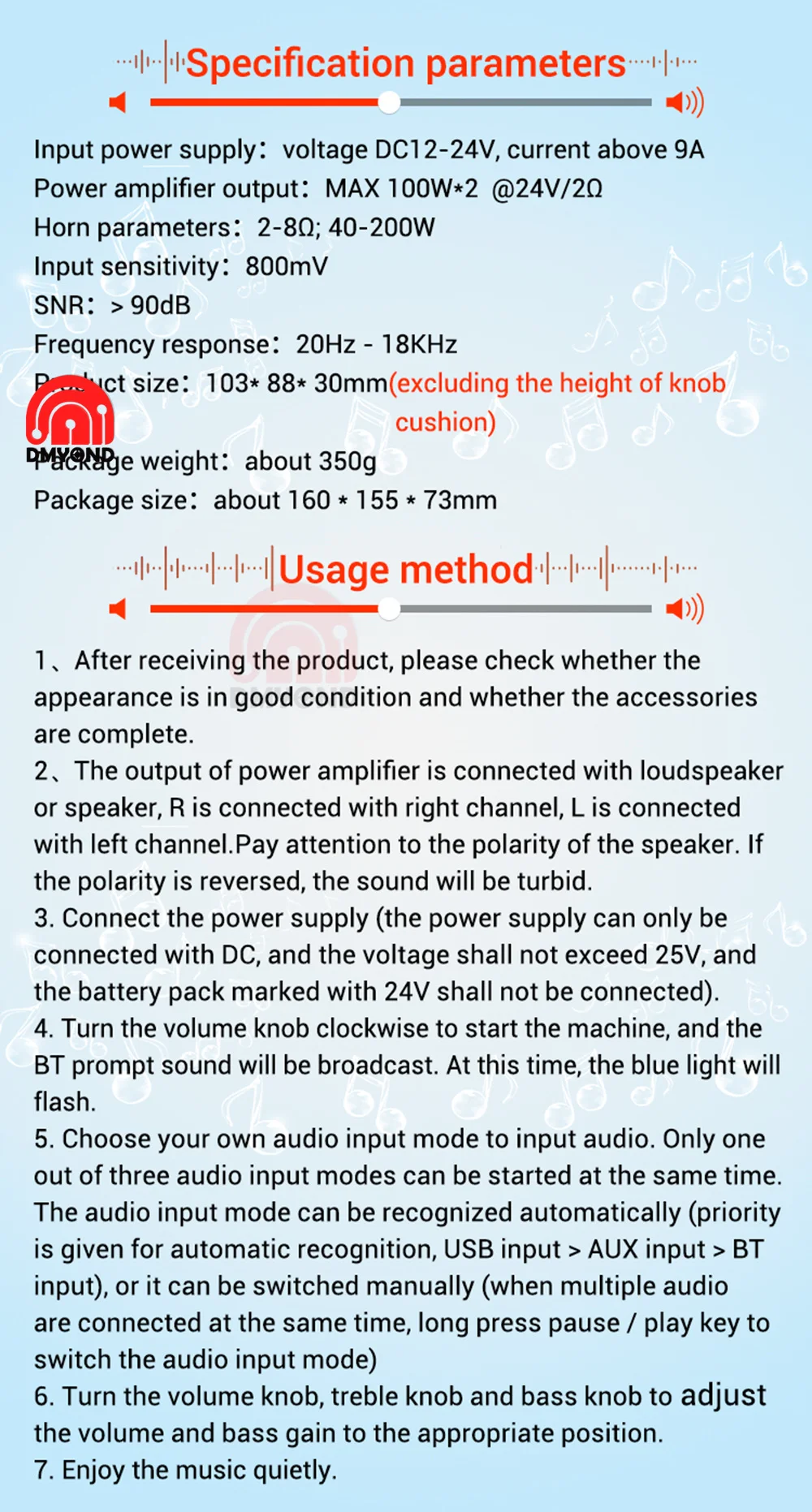

Входное питание: DC12-24V напряжения, ток выше 9А

Выход усилителя мощности: максимум 100 Вт * 2 @ 24 В/2 Ом

Параметры рога: 2-8 Ом; 40-200 Вт

Входная чувствительность: 800 мВ

SNR: > 90 дБ

Частотная характеристика: 20 Гц-18 кГц

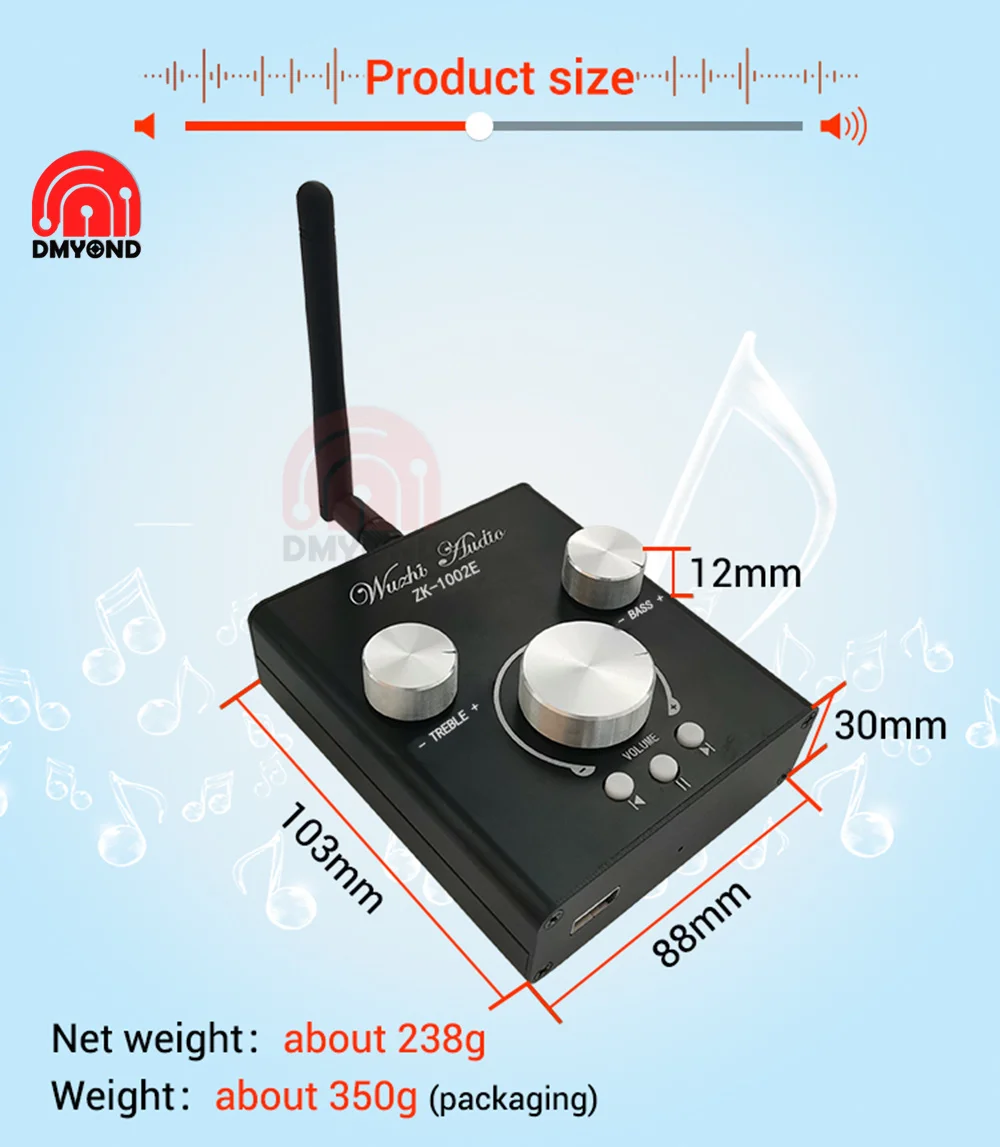

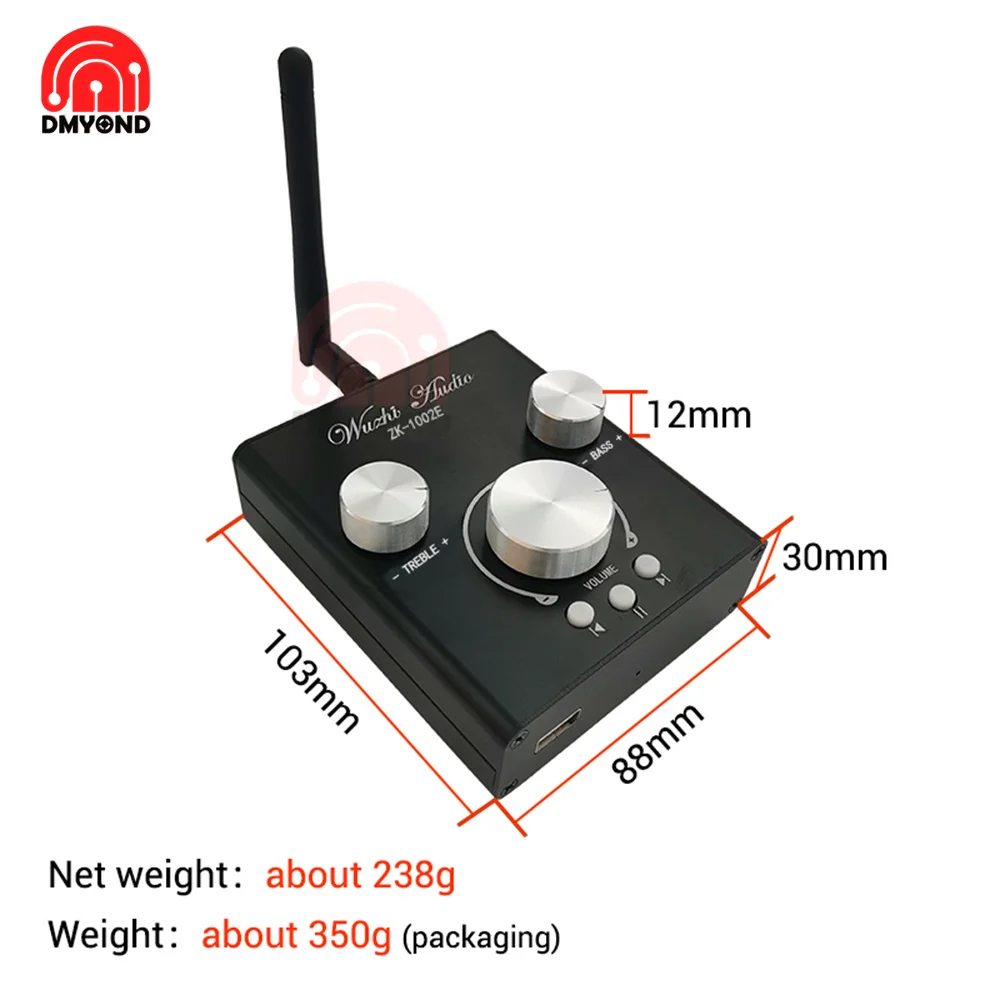

Размер изделия: 103*88*30 мм (без учета высоты ручки

Подушка)

Вес посылка: около 350 г

Размер посылка: около 160*155*73 мм

Метод использования

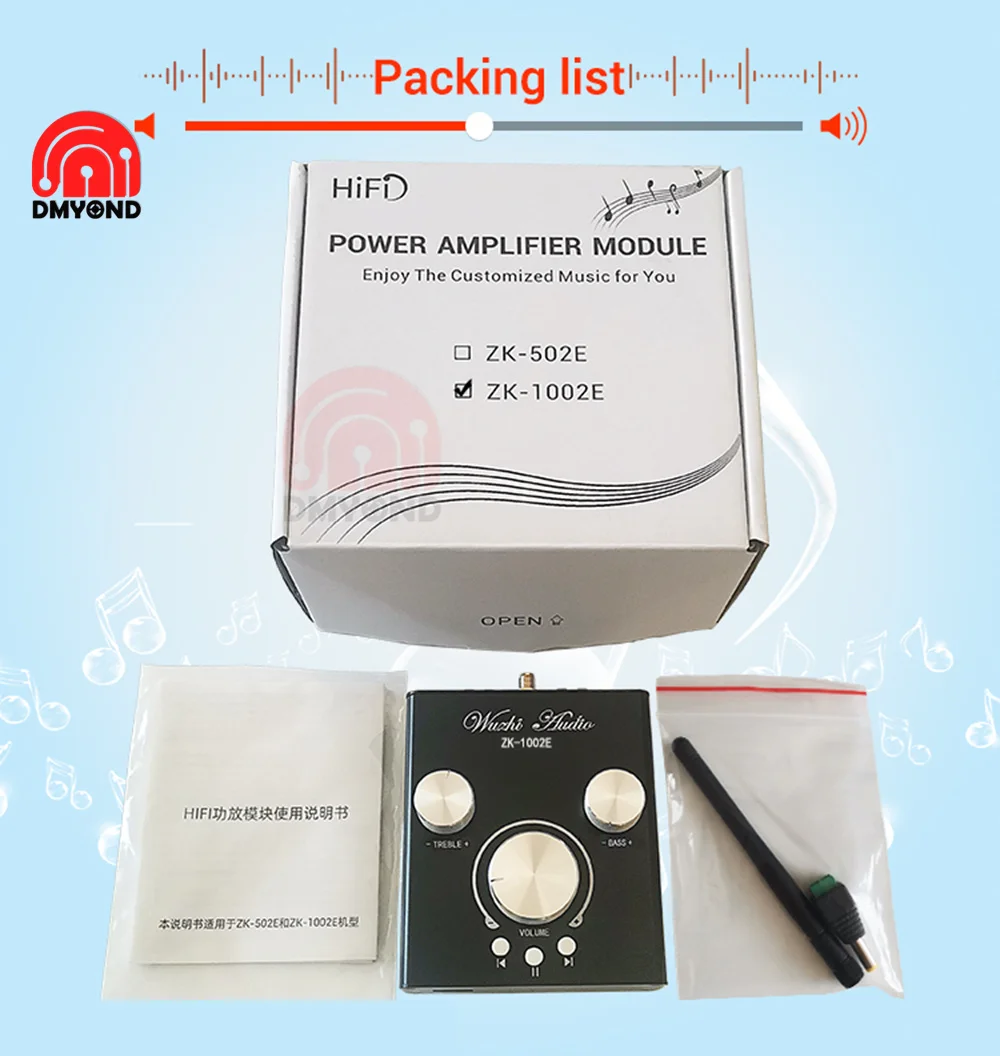

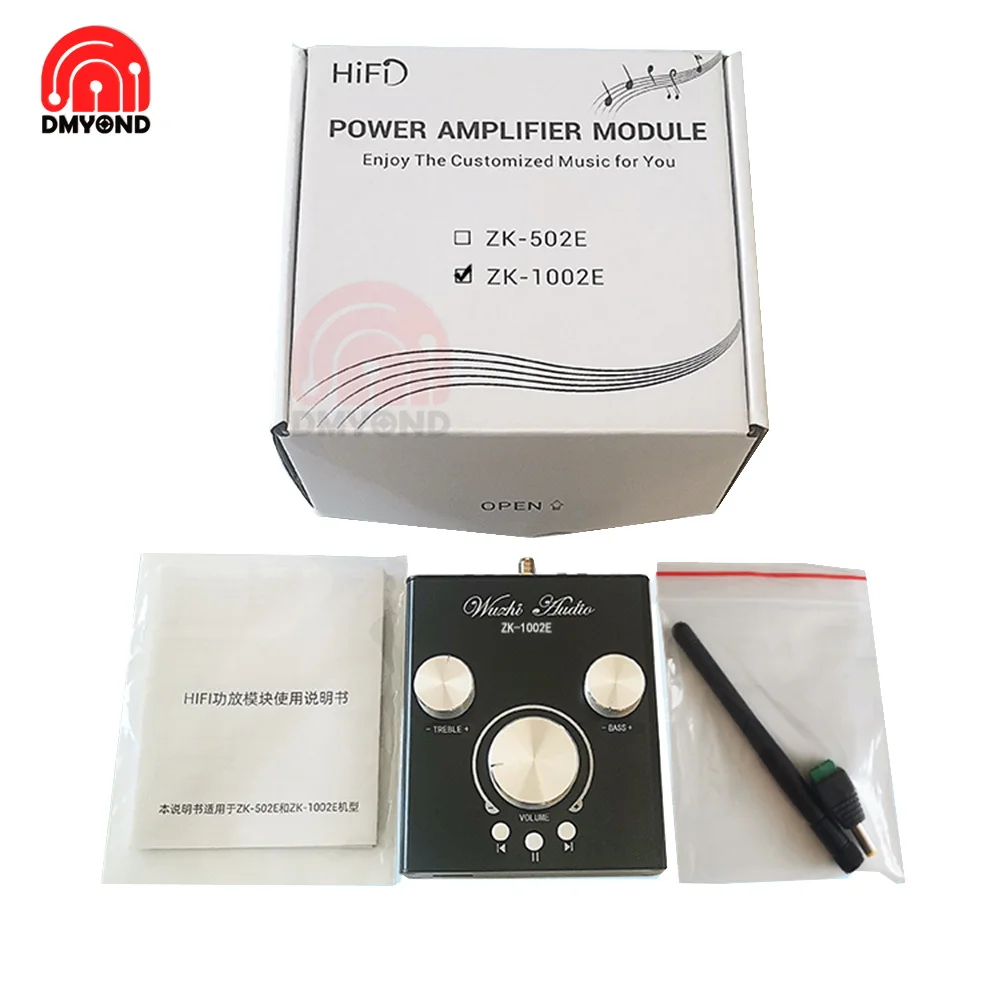

1. После получения продукта, пожалуйста, проверьте, находится ли внешний вид в хорошем состоянии и завершены ли аксессуары.

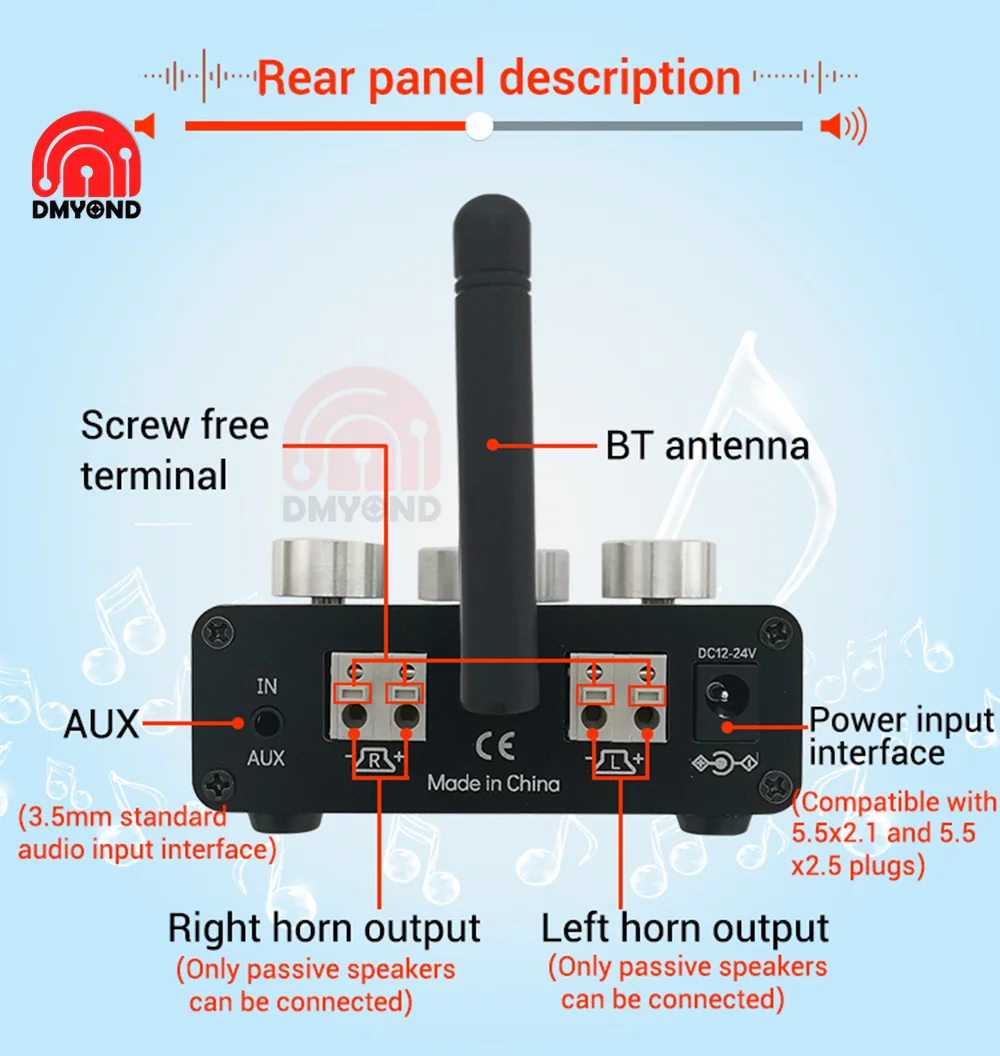

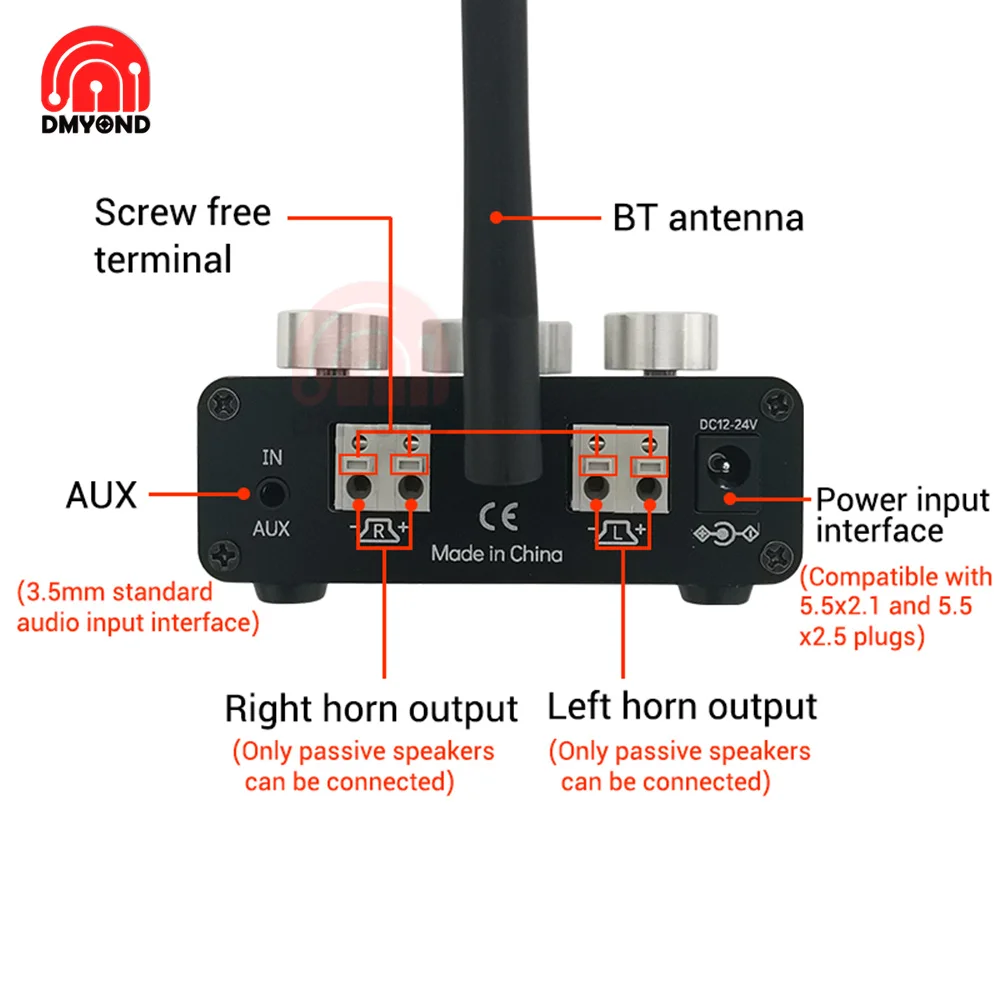

2. Выход усилителя мощности соединен с громкоговорителем, R соединен с правым каналом, L подключается с левым каналом. Обратите внимание на полярность динамика. Полярность изменяется, звук будет тусклым.

3. Подключите источник питания (источник питания может быть только снабжен DC, и напряжение не должно превышать 25 в, и аккумулятор, отмеченный 24 В, не должен быть подключен).

4. Поверните регулятор громкости по часовой стрелке, чтобы запустить машину, и будет транслироваться звуковой сигнал theBT. В это время синий светильник будет мигать.

5. Выберите свой собственный режим аудиовхода для ввода аудио. Одновременно можно запускать только один из трех режимов аудиовхода. Режим аудиовхода может быть распознан автоматически (priorityпредоставляется автоматическое распознавание, вход uSB> Вход AUX> BTinput), или его можно переключать вручную (при одновременном подключении нескольких аудиосистем, Нажмите кнопку паузы/воспроизведения, чтобы переключить режим аудиовхода)

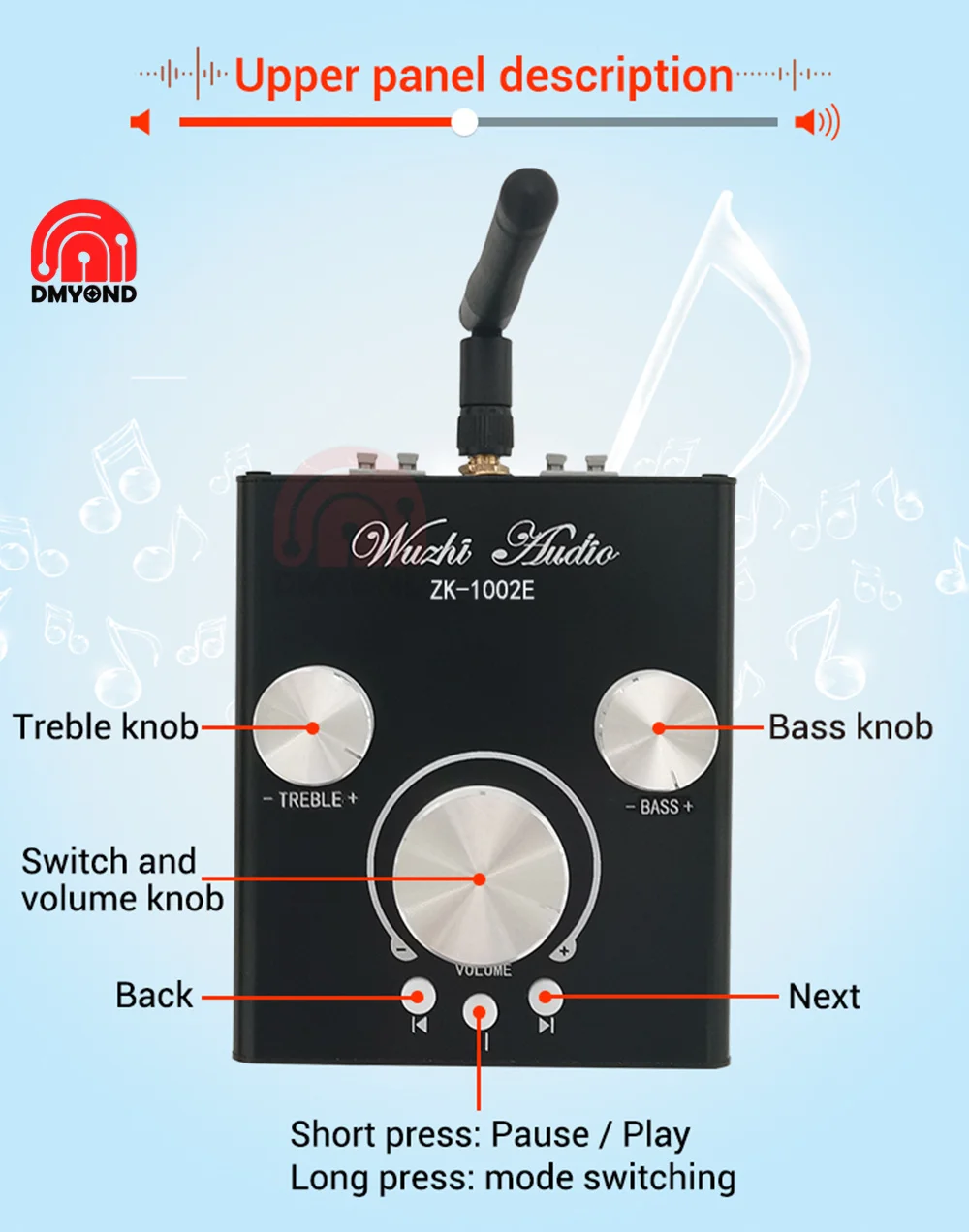

6. Поверните регулятор громкости, тройник и регулятор басов для регулировки громкости и усиления басов в соответствующее положение.

7. Наслаждайтесь музыкой спокойно.

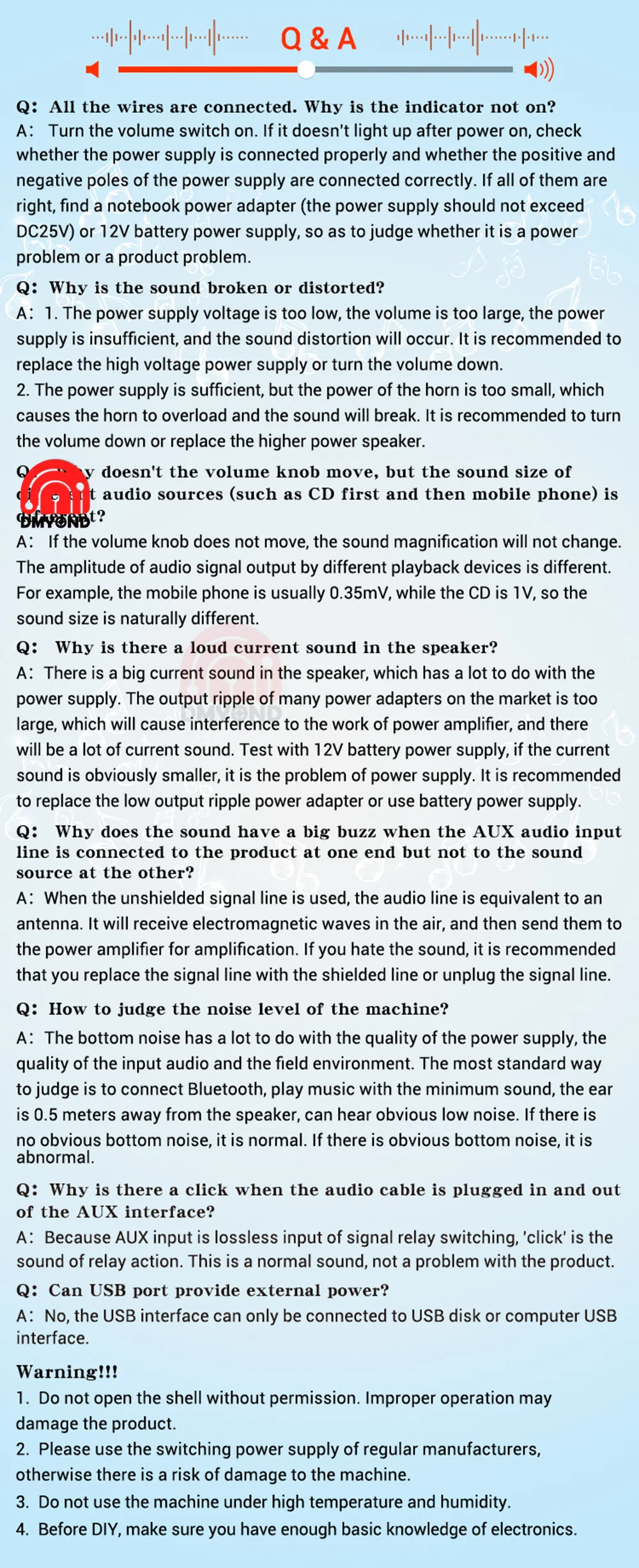

Q & A

В: Все провода подключены. Почему индикатор не включен?

A: Включите переключатель громкости. Если светильник не включается после включения питания, проверьте, правильно ли подключен источник питания и правильно ли подключены положительные и отрицательные полюсы источника питания. Если все они находятся в центре внимания, найдите адаптер питания для ноутбука (блок питания не должен превышать dc25v) или блок питания 12 В, чтобы определить, является ли это проблемой питания или проблемой продукта.

В: почему звук ломается или искажается?

О: 1. Напряжение источника питания слишком низкое, громкость слишком большая, источник питания недостаточен, и произойдет искажение звука. Рекомендуется установить высоковольтный источник питания или выключить громкость.

2. Достаточно источника питания, но Мощность Рога слишком мала, что вызывает перегрузку рога, и звук сломается. Рекомендуется повернуть громкость вниз или заменить громкоговоритель более высокой мощности.

В: почему регулятор громкости не двигается, но размер звука

Различные источники звука (например, сначала CD, а затем мобильный телефон) отличаются?

О: если регулятор громкости не двигается, Увеличение звука не изменится. Амплитуда выхода аудиосигнала различными устройствами воспроизведения отличается. Например, мобильный телефон обычно составляет 0,35 мВ, в то время как компакт-диск-1 в, поэтому размер, естественно, отличается.

В: почему громкий ток в динамике?

Ответ: в динамике есть большой ток звука, который имеет много общего с источником питания. Выходная пульсация многих адаптеров питания на рынке-это toolarge, которая вызовет помехи в работе усилителя мощности, и там будет много текущего звука. Тест с источником питания батареи 12 В, если звук currenentsound, очевидно, меньше, это проблема источника питания. Рекомендуется заменить низковыходной волновой адаптер питания или использовать источник питания аккумулятора.

В: почему звук имеет большой шум, когда AUX audio inputline подключен к продукту в одном конце, но не к soundsource на другом?

Ответ: когда используется неэкранированная сигнальная линия, звуковая линия эквивалентна anantenna. Он получит электромагнитные волны в воздухе, а затем отправит их на усилитель мощности для усиления. Если вам не нравится звук, рекомендуется заменить сигнальную линию на экранированную или отключить сигнальную линию.

В: Как определить уровень шума машины?

О: нижний шум имеет большое отношение к качеству источника питания, качеству входного аудио и окружающей среде поля. Самый стандартный wayto судья состоит в том, чтобы подключить Bluetooth, воспроизведение музыки с минимальным звук, earis 0,5 метрах от динамика, можете услышать очевидные низким уровнем шума. Если нет явного нижнего шума, это нормально. Если есть явный нижний шум, это ненормально.

В: почему есть клик, когда аудиокабель подключен и отключен интерфейс AUX?

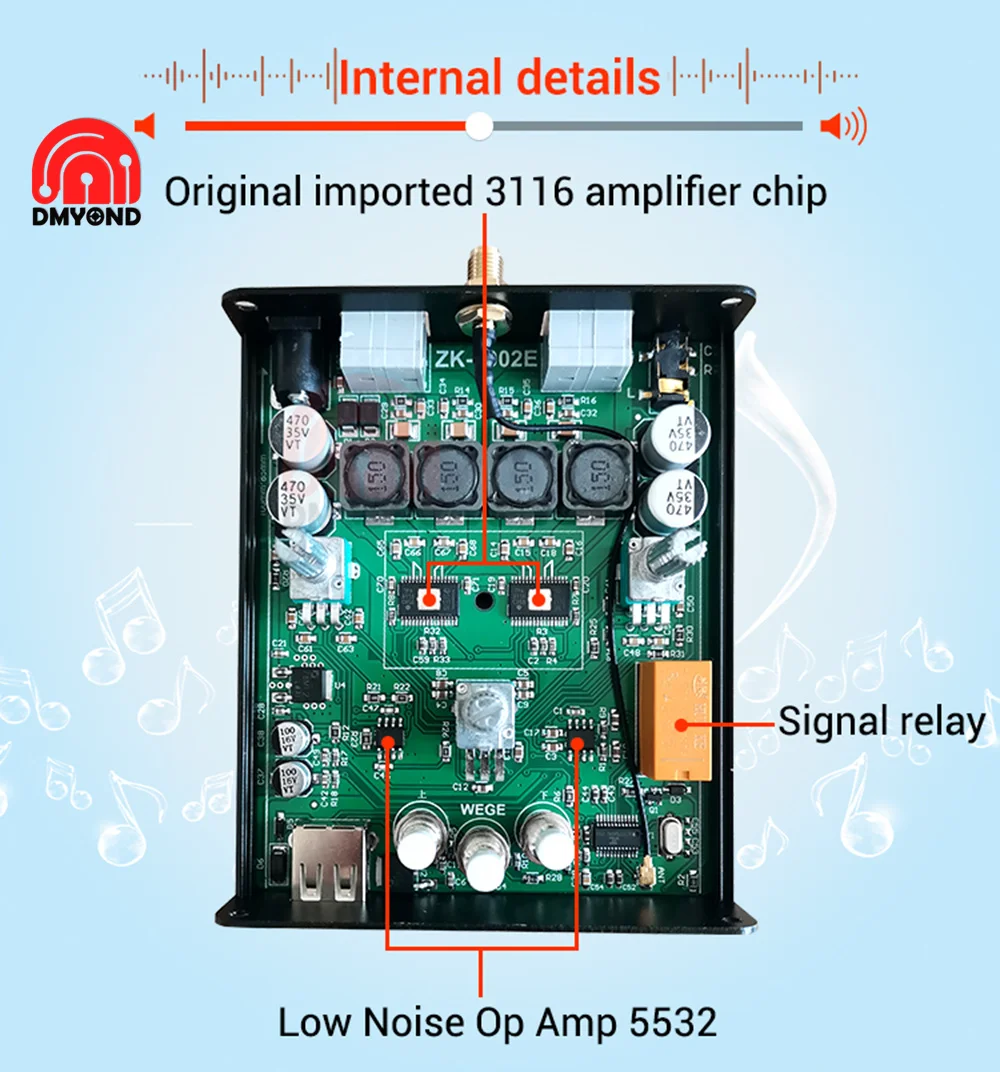

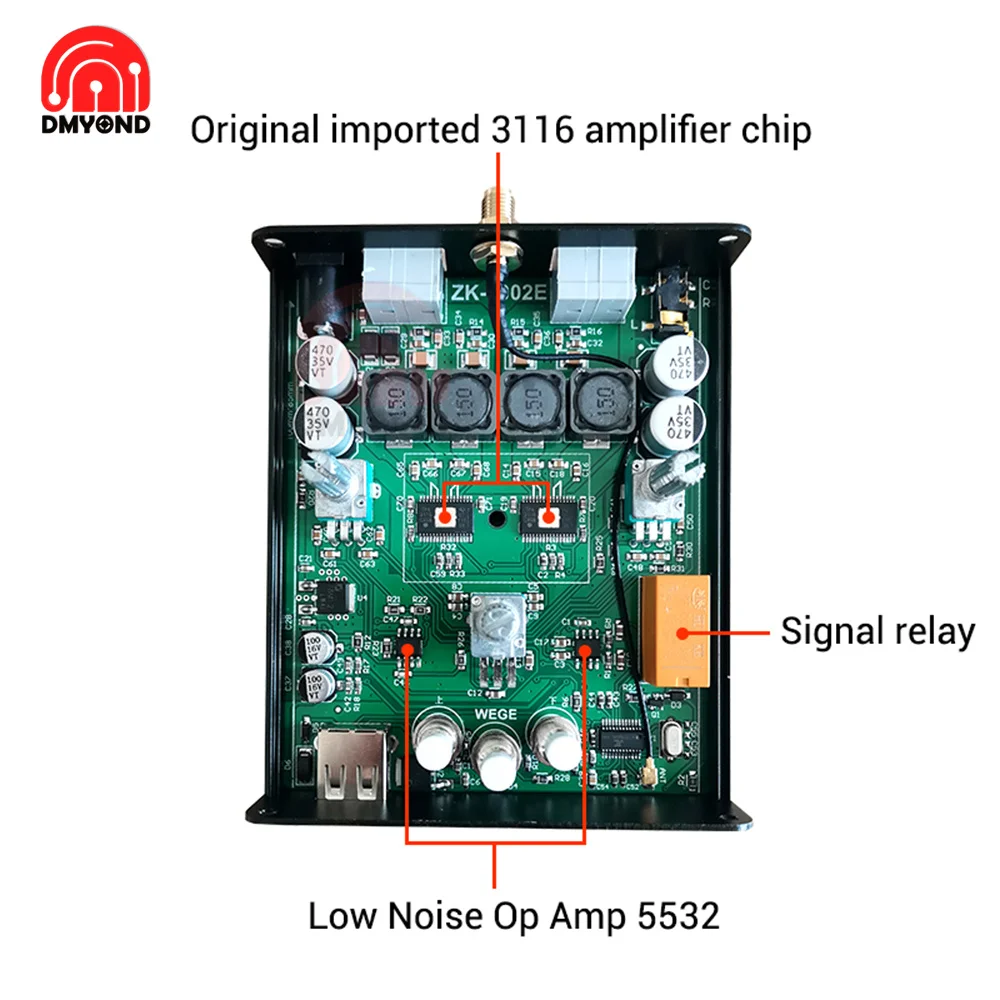

Ответ: поскольку вход AUX-это вход без потерь для переключения сигнального реле, «клик» является источником действия реле. Это нормальный звук, а не проблема с продуктом.

В: Может ли usb-порт обеспечить Внешнее питание?

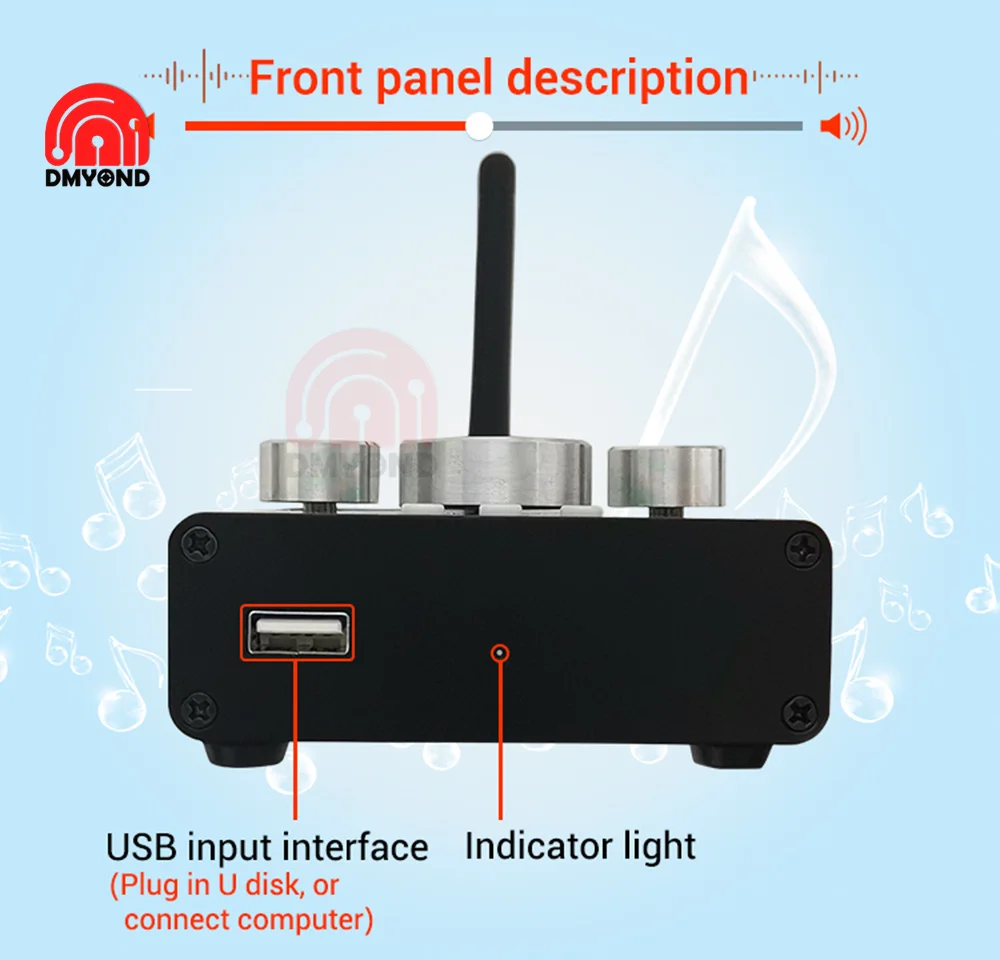

О: нет, интерфейс USB может быть подключен только к USB диску или компьютеру usbинтерфейсу.

Предупреждение!

1. Не открывайте корпус без разрешения. Неправильная эксплуатация может повредить продукт.

2. Пожалуйста, используйте импульсный источник питания обычных производителей, в противном случае существует риск повреждения машины.

3. Не используйте машину при высокой температуре и влажности.

4. Перед DIY убедитесь, что у вас достаточно основных знаний по электронике.
