FZ35 FZ25 Регулируемая электронная нагрузка постоянного тока 4A 25 Вт 5A 35 тестер

FZ35 FZ25 Регулируемая электронная нагрузка постоянного тока 4A 25 Вт 5A 35 тестер

Описание характеристики:

1.Может отображаться ток a Напряжение V мощность W емкость ah и время разряда;

2.Имеет механизм защиты звука;

3.Автоматическая Оценка емкости и времени разряда;

4.Установите максимальную емкость разряда (OAH) и максимальное время разряда (OHP); (Осуществление экспериментов без присмотра к старению)

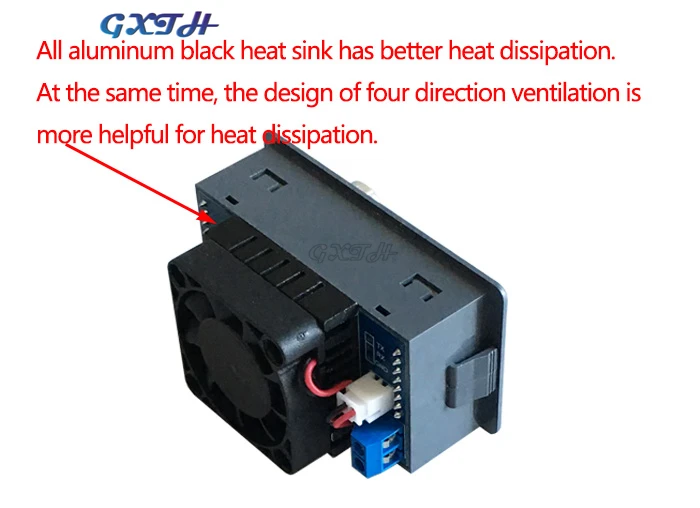

5.Интеллектуальный вентилятор с контролем температуры, когда мощность превышает 10 Вт или температура выше 40 ℃Вентилятор запускается автоматически;

6.Использование поворотного потенциометра кодирования, может точно регулировать ток, точный до 0,01a,Ток может быть заблокирован для предотвращения неправильной работы;

7.Функция Группы данных: вы можете выбрать, добавить ли значение емкости и время работы на предыдущей стадии;

8.Имеет мощную функцию последовательной связи.

Характеристика деталей

Во-первых, улучшите механизм защиты:

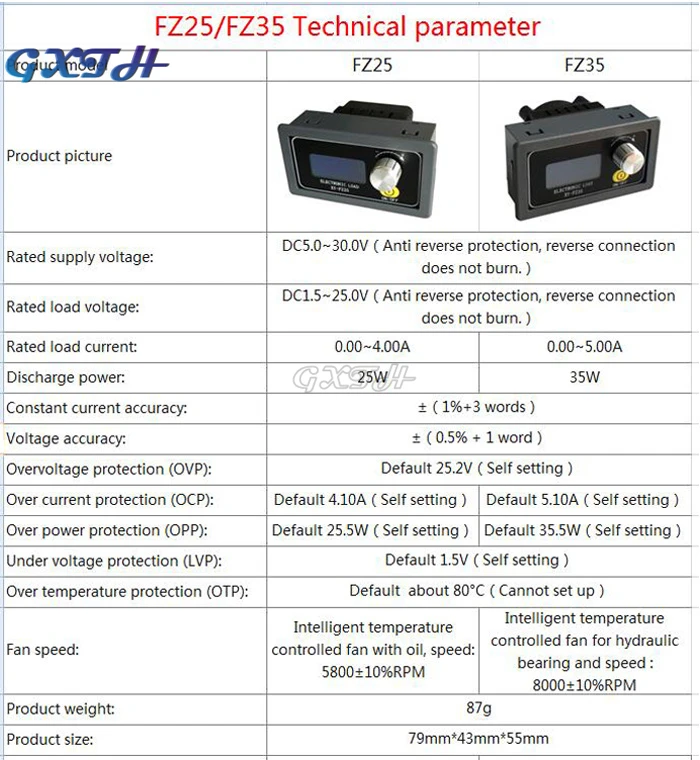

1.Конец источника питания имеет защиту от обратного хода, обратное соединение не горит;

2.Конец нагрузки имеет защиту от обратного хода, обратное соединение не горит;

3.OVPЗащита от перенапряжения (по умолчанию 25,2 в, может изменить его самостоятельно, после защиты от перенапряжения, ЖК-интерфейс Мигающий ДисплейOVP);

4.OCPЗащита от перелива (по умолчанию 4.10A/5.10A, может изменить его самостоятельно, после защиты от перегрузки по току, ЖК-Мигающий ДисплейOCP);

5.ОППЗащита питания (по умолчанию 25,5 w/35,5 w, вы можете изменить его самостоятельно, после того, как защита питания, ЖК-дисплей Мигающий ДисплейОПП);

6.ОТПЗащита от перегрева (после температуры нагрузки более 80 ℃, Защита от перегрева, жидкокристаллический мерцающий дисплейОТП);

7.LVPЗащита от недостаточного напряжения (по умолчанию 1,5 V, может быть ставит перед собой, после того, как защита от пониженного напряжения ЖК-дисплей Мигающий ДисплейLVP,В таких приложениях, как тестирование разрядки батареи, настройка подходящего LVP может эффективно предотвратить переход аккумулятора к разрядке, чтобы не повредить аккумулятор).

Во-вторых, электронная нагрузка на исходное состояние мощности:

Электронная нагрузка автоматически сохраняет состояние переключения перед выключением и выступает в качестве исходного состояния следующего включения питания;

В-третьих, производительность разряда и Время разряда:

1.Статистики емкости разряда: ток нагрузки не равен нулю, пока следующий ток нагрузки не равен нулю, считается, что завершение процесса разряда, Статистический конец;

2.Статистики времени разряда: от тока не нулевой стартовой статистики, до следующего нагрузочного тока нулевой, думаю, что завершение тестового процесса, Статистический конец;

Четыре, установите максимальную емкость (OAH) и установите максимальное время разряда (OHP):

1.Максимальная емкость (OAH): КогдаOAHФункция запускается, когда емкость сброс нагрузки выше, чем набор максимальной емкости, Электронная нагрузка автоматически останавливается и мигает для отображения"OAH", И когдаOAHБудильник поднимается, статистики емкости автоматически опускаются;

2.Установите максимальное время разряда (OHP): КогдаOHPФункция запускается, когда время работы нагрузки больше, чем максимальное время разряда, Электронная нагрузка останавливается автоматически и мигает для отображения"OHP", И когдаOHPБудильник поднимается, статистики времени автоматически опускается;

Функции OAP и OHP, могут быть хорошей реализацией беспилотных испытаний на старение энергии.

Примечание:В отсутствие функции OAP и OHP электронная нагрузка будет записывать емкость разряда и время разряда, включать функцию OAH и OHP, К установленному значению после того, как электронная нагрузка перестала работать; Когда функция OHP включена, Время работы электронной нагрузки-это режим обратного отсчета;

Пять, характеристики группы данных:

Разделен на «DAT0», «DAT1»

Дата 0: мигание показывает только значение емкости и время работы на предыдущей стадии и не добавляется к следующей стадии;

Дата 1: мигание показывает значение емкости и время работы на предыдущей стадии и автоматически добавляет к следующей стадии;

Инструкции по эксплуатации интерфейса:

Во-первых, инструкции по эксплуатации интерфейса:

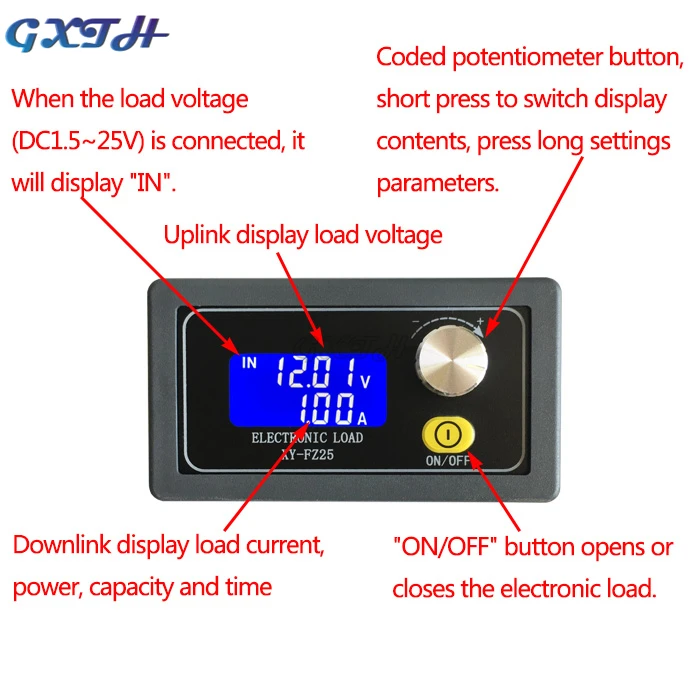

1.Электронная нагрузка включается, а затем входит в операционный интерфейс, который используется для включения или выключения электронной нагрузки при коротком нажатии кнопки «Вкл/Выкл», И изменить ток электронной нагрузки в режиме реального времени путем вращения потенциометра кодировщика;

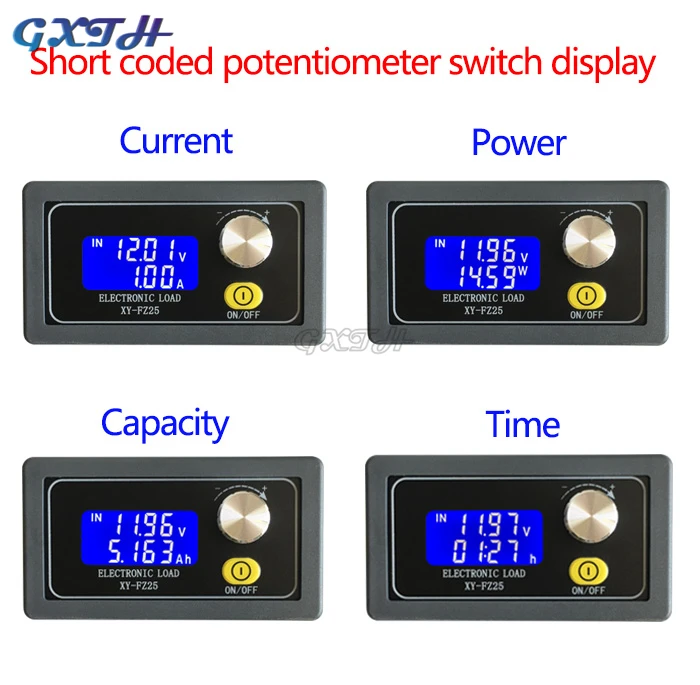

2.Короткое нажатие клавиши кодирующий потенциометр для переключения отображения нисходящего канала (ток/мощность/Емкость/время);

3.В любом интерфейсе дисплея вращающийся кодирующий потенциометр автоматически переключается на текущий интерфейс дисплея;

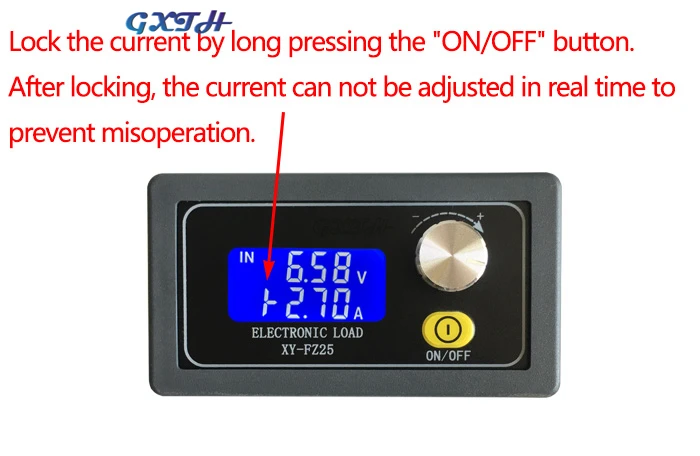

4.ВИнтерфейс отображения тока, Длинная кнопка «Вкл/Выкл» используется для включения или выключения функции блокировки данных, если функция блокировки данных включена, символ блокировки»|-«Будет отображаться перед током, в это время не может регулировать ток нагрузки в режиме реального времени, вращая кодирующий потенциометр, чтобы предотвратить неправильное использование;

5.В интерфейсе емкости/времени нажмите кнопку «Вкл/Выкл», чтобы очистить соответствующие данные о емкости/времени.

Во-вторых, инструкции по эксплуатации интерфейса настройки:

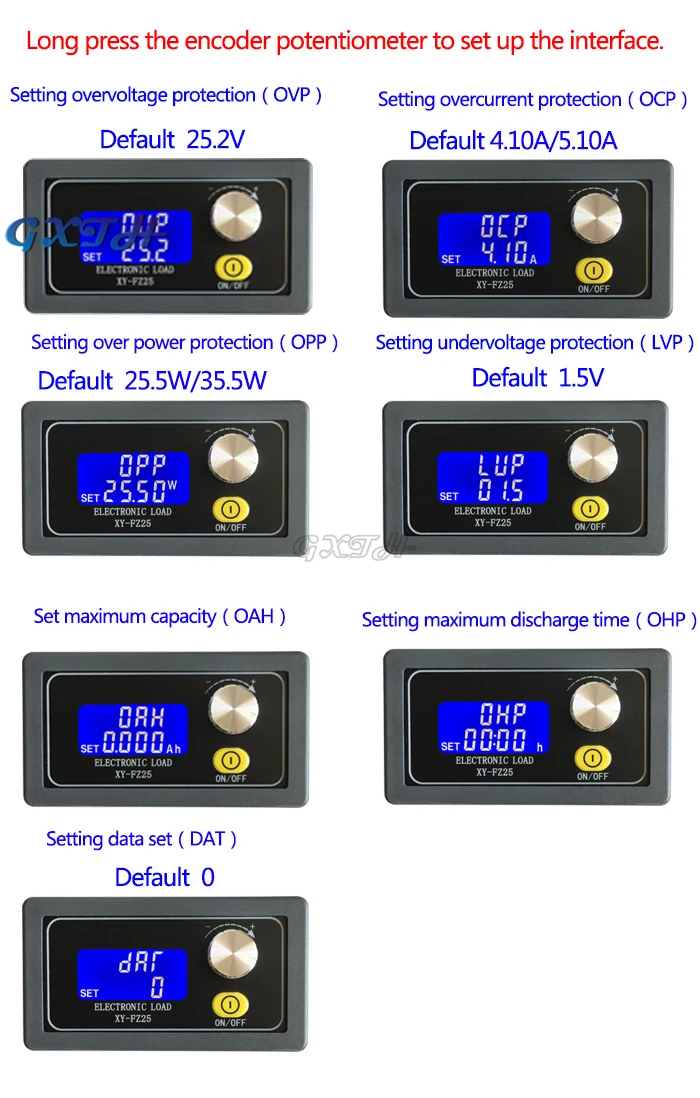

1.В интерфейсе запуска кодирующий потенциометр с длинным нажатием входит в интерфейс настройки;

2.Вращая потенциометр кодировщика, отрегулируйте размер параметров, увеличивайте по часовой стрелке и уменьшайте против часовой стрелки; Переключайте параметры, которые необходимо модифицировать коротким нажатием поворотного датчика;

3.В максимальной емкости (OAH)/Максимальное время разряда (OHP) два интерфейса параметров, короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать соответствующую функцию включения или выключения, при закрытии дисплей «----»;

4.В интерфейсе параметров максимальной емкости (OAH) нажмите кнопку «Вкл/Выкл» для выбора диапазона емкости (9.999Ah/99.99Ah/999.9Ah/9999Ah);

5.Настройки параметров завершены, длинное нажатие потенциометра кодировщика, выход из интерфейса настройки, установка параметров автоматически сохраняется;

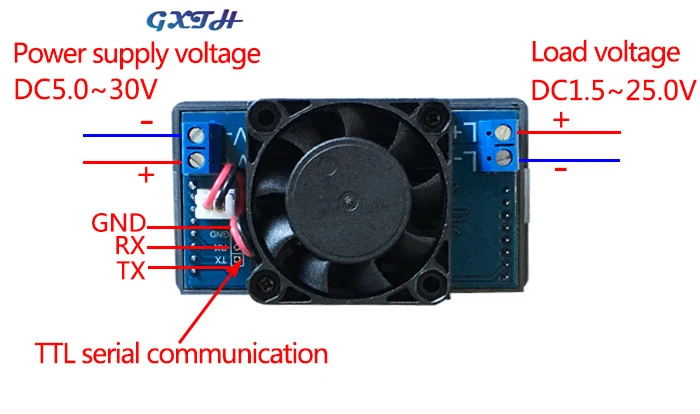

Контроль последовательного порта(Одноchip TTL уровень связи)

Скорость передачи данных: 9600 bps

Бит данных: 8

Стоп-биты: 1

Контрольный бит: нет

Управление потоком: нет

Команды последовательного порта

Примечание

Старт

Запуск загрузки

Стоп

Остановка загрузки

На

Включение функций нагрузки

Скидка

Функция отключения нагрузки

X. xxA

Установить ток нагрузки

LVP:xx.x

Установите Пониженное напряжение

OVP:xx.x

Установите давление

OCP:x.xx

Установка над потоком

OPP:xx.xx

Установка над питанием

OAH:x.xxx

Установите максимальную емкость

OHP:xx

Установите максимальное время разряда

Чтение

Чтение параметров продукта

Формат загрузки данных:

Состояние сигнала тревоги:

Напряжение источника нагрузки, ток нагрузки, значение емкости, время разряда;

11,90 в, 0.11A,0.004Ah,00:02А.Напряжение нагрузки 11,90 В, ток нагрузки 0.11A, емкость 0.004Ah, время разряда 00:02;

Примечание: если максимальное время разряда включено, 00:02 указывает на обратный отсчет;

Состояние сигнализации:

Загрузить код состояния сигнализации (OVP/OCP/OPP/LVP/OAH/OHP/OTP)

Чтение параметров продукта

OVP: 25,2, OCP: 5,10, OPP: 35,5, LVP: 1,50, OAH:0222,OHP:00:00,

Перенапряжения, перегрузки по току, перегрузки по мощности, низкого напряжения, максимальной емкости, максимального времени разряда
