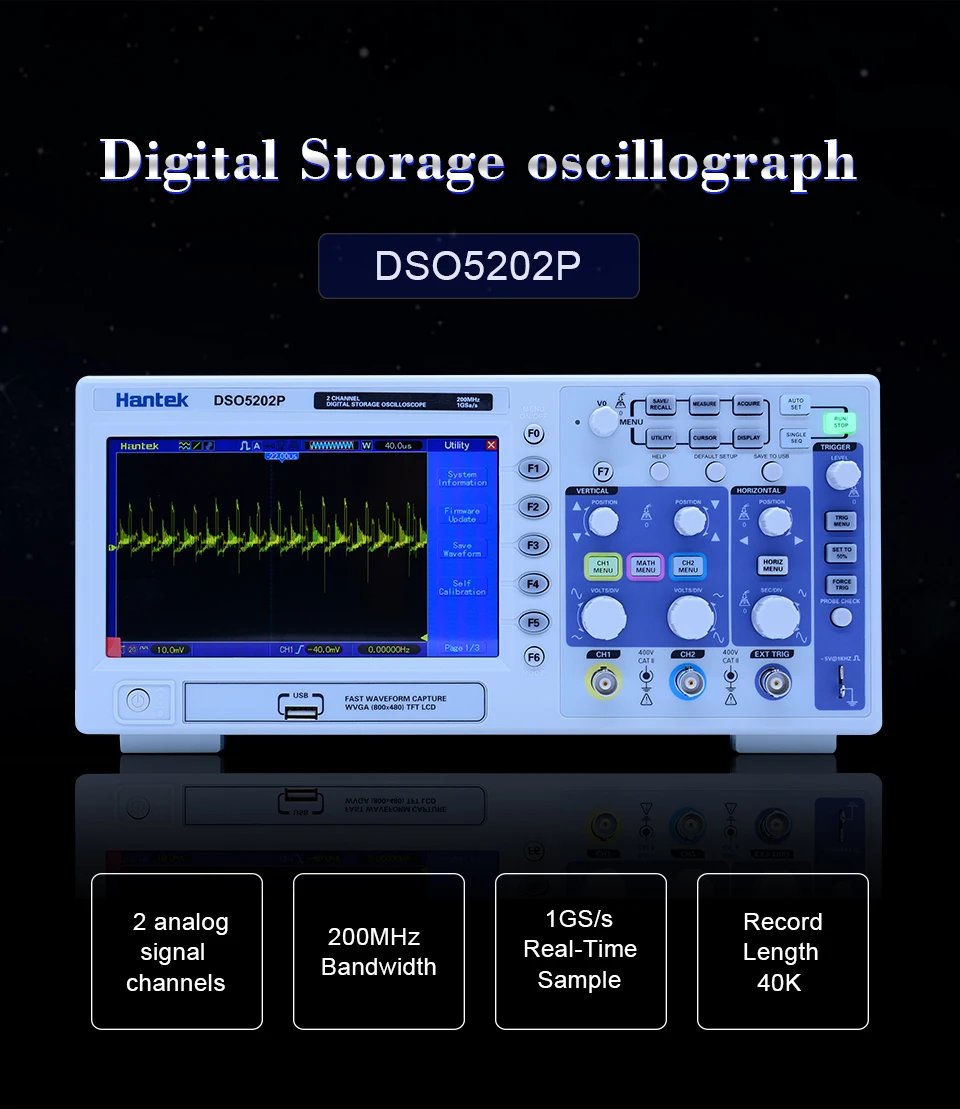

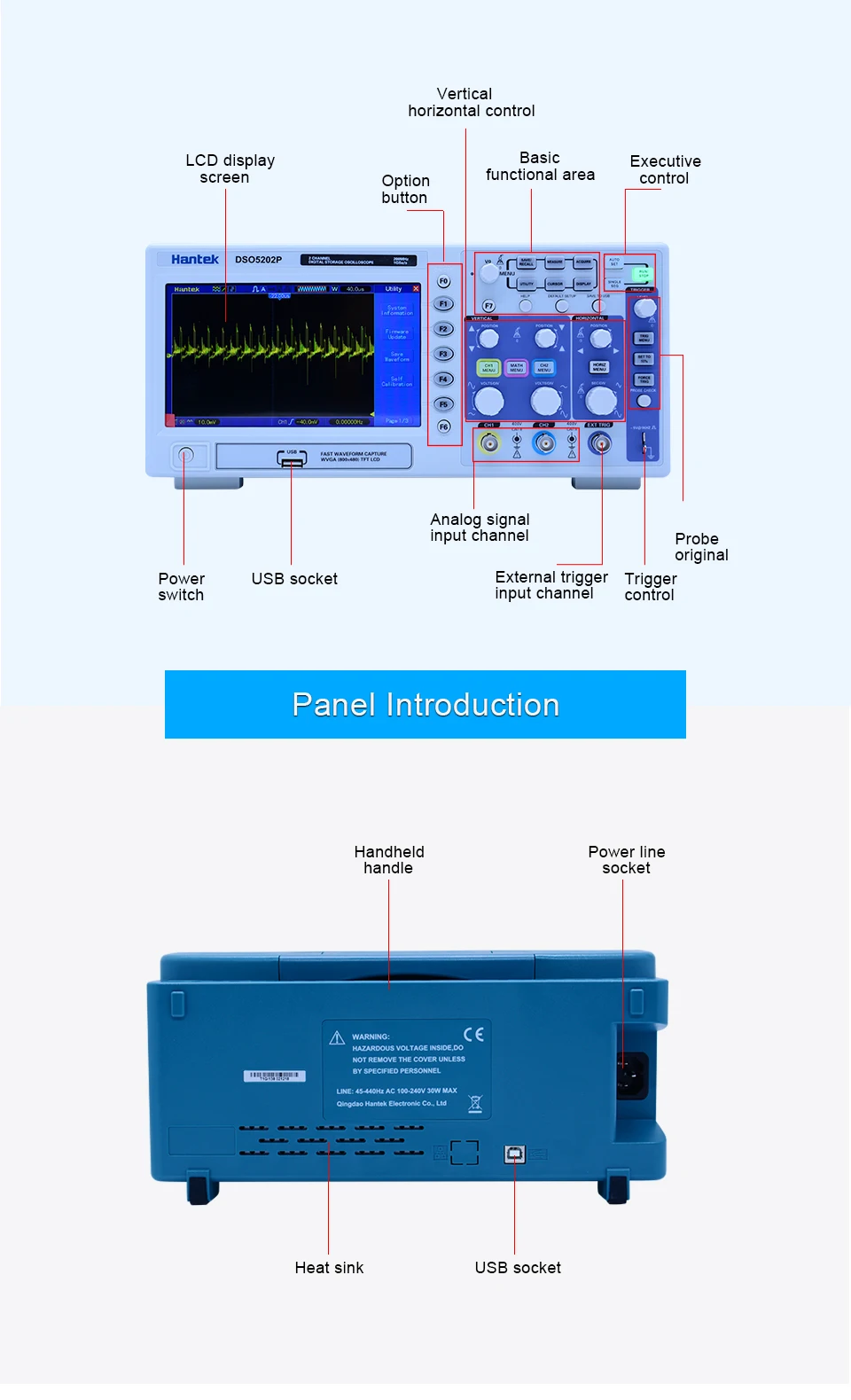

Цифровой осциллограф Hantek DSO5202P 70-200 МГц 2 канала 1 Гвыб/с 7 дюймовый TFT ЖК-дисплей

Цифровой осциллограф Hantek DSO5202P 70-200 МГц 2 канала 1 Гвыб/с 7 дюймовый TFT ЖК-дисплей

Hantek DSO5202P цифровой осциллограф 70-200 МГц 2 канала 1GSa/s 7 ''TFT LCD цветной дисплей запись Длина 40K 5102P/5072P

Серия DSO5000P

Пропускная способность: 70-200 МГц; 1GSa/s в режиме реального времени Частота дискретизации; Длина записи до 40K; Несколько автоматических измерений; Большие размеры (7,0 дюймов) цвета могут отображаться WVGA(800x480); Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочная и т. Д.

Характеристика:

200/100/70 МГц полос пропускания

1gsa/s частота образцов в реальном времени

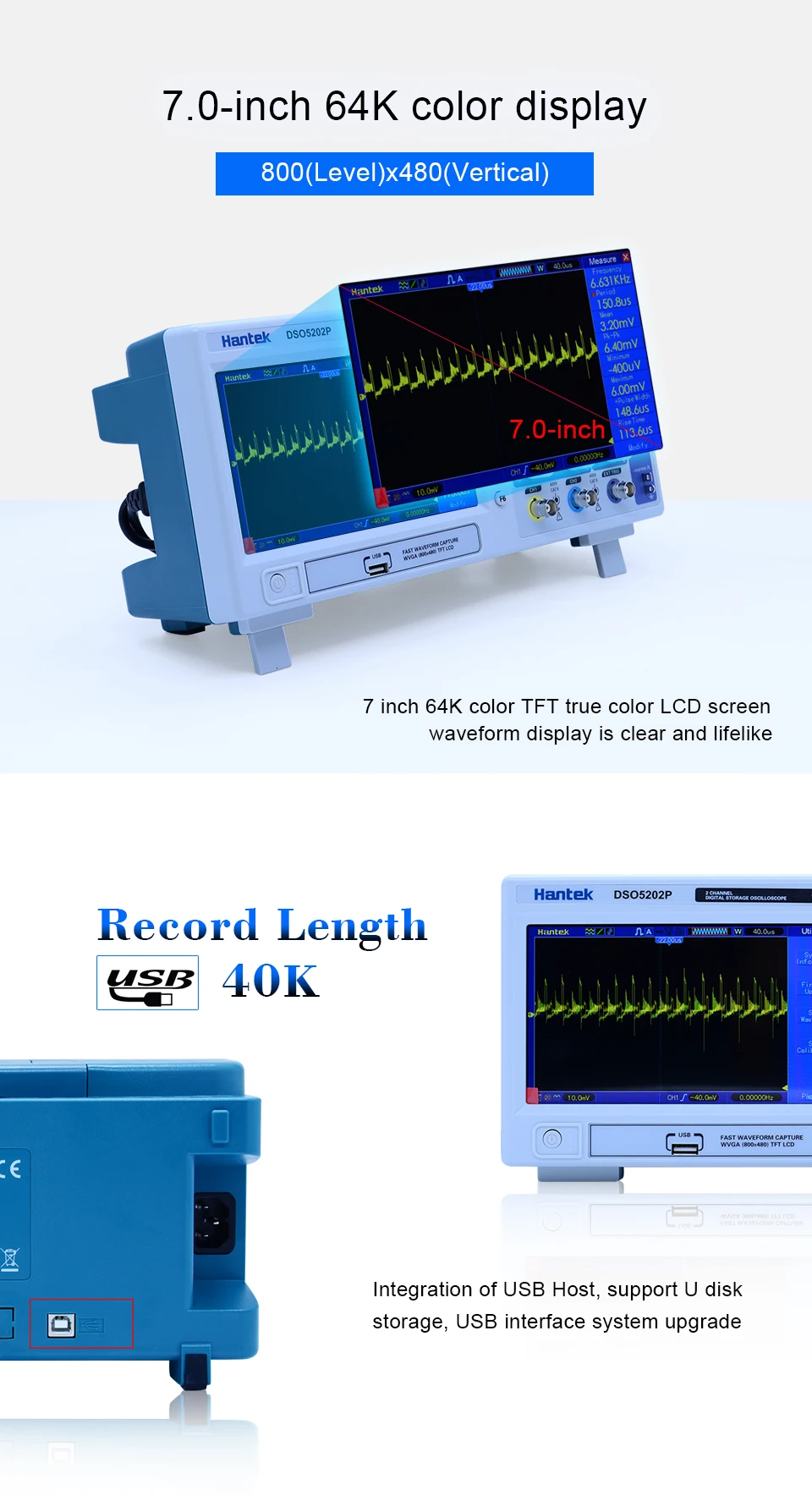

Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480)

Длина записи до 40K

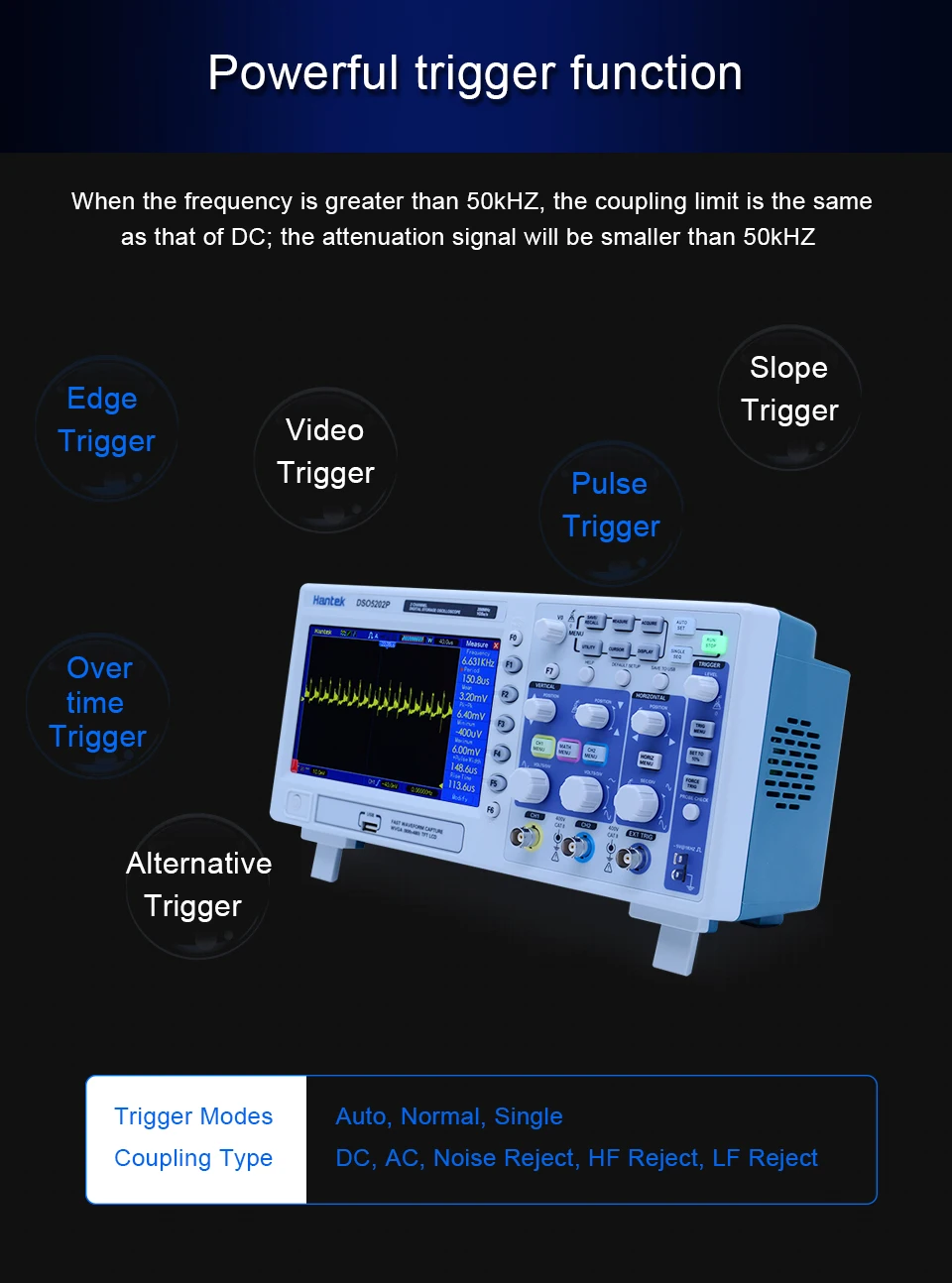

Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.

USB хост и подключение устройства, стандарт

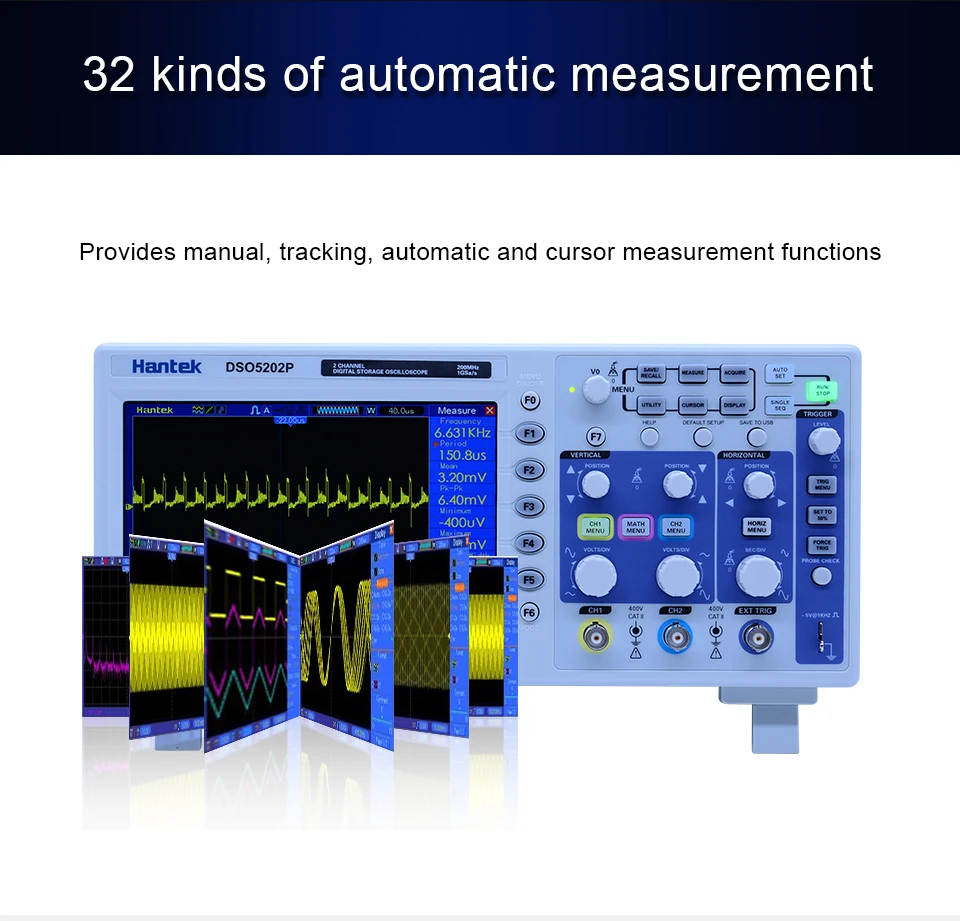

Несколько автоматических измерений

Четыре Математические Функции, включая стандарт FFTs

Предоставляет программное обеспечение для анализа в реальном времени ПК

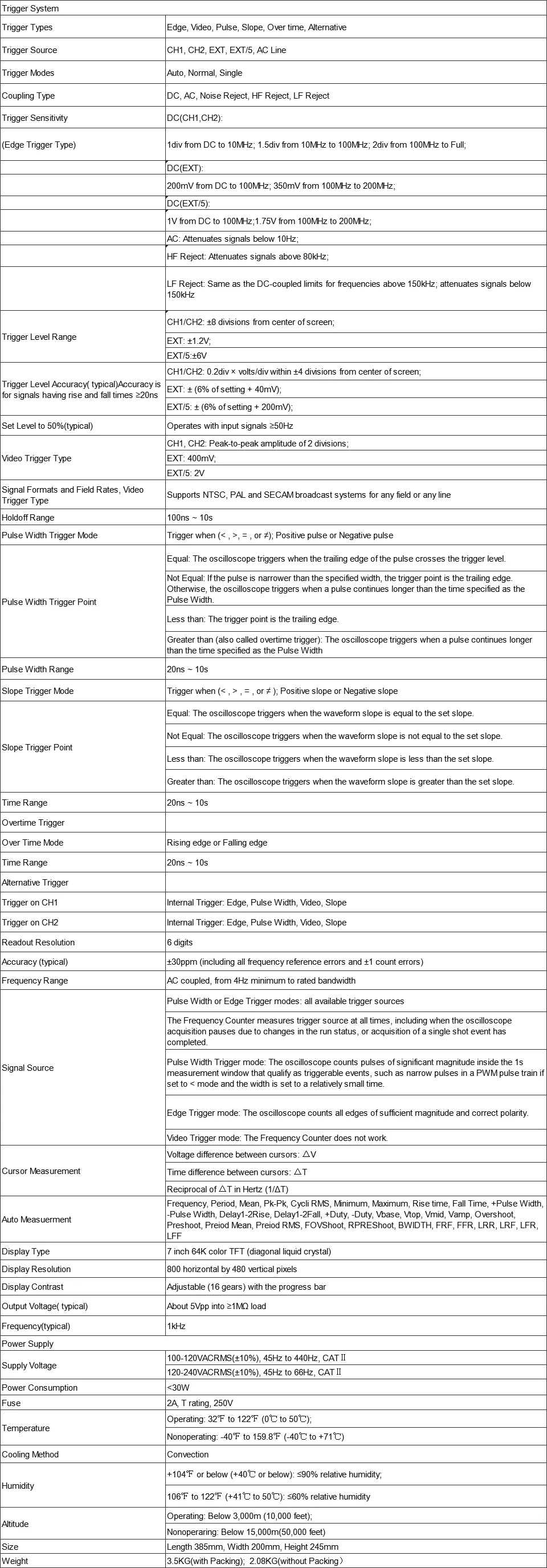

Модель

DSO5202P

DSO5102P

DSO5072P

Частота образцов

Образец в реальном времени: 1GS/s

Эквивалентный образец: 25GS/s

Нормальный

Только обычные данные

Пиковое определение

Высокочастотный и randon glith захват

Среднее

Wavefom средняя, выбор 4,8,16,32, 64128

Соединительная муфта входов

AC, DC, GND

Импенданс

1мом ± 2% ‖ 20пФ ± 3пф

Затухание зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×), категория установки;

CAT III: 150VRMS (1 ×);

Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.

Диапазон скорости образца

500 мс/с -- 1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

40K

Диапазон сек/Див

2ns/div до 80s/div

Частота образцов и

± 50ppm (в течение любого ≥ 1ms интервала времени)

Точность времени задержки

Диапазон смещения

2ns/div до 8ns/div;

20ns/div до 80us/div; (-8div x s/div) до 40 мс;

(-8div x s/div) до 20 мс;

200us/div до 80s/div; (-8div x s/div) до 400s

Точность измерения времени Delta

Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);

(Полная полоса пропускания)

> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);

Интервал образца = s/div ÷ 200

Вертикальный

Вертикальное разрешение

8-бит, все каналы в выборку одновременно

Диапазон положения

2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 2V

500mV/div до 2V/div, ± 40V 5V/div до 10V/div, ± с алюминиевой крышкой, 50В

Полоса пропускания

200 МГц

100 МГц

70 МГц

Время подъема на BNC (Типичный)

1.8ns

3.5ns

5ns

Математика

+, -, *, /, FFT

FFT

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;

1024 точка образца

Ограничение полосы пропускания

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Точность усиления постоянного тока

± 3% для нормального или среднего режима приобретения, от 10 В/див до 10 мВ/див;

± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див

Точность измерения постоянного тока,

При нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;

Средний режим приобретения

Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 10 В/Див

Повторяемость измерений вольт,

Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды

Средний режим приобретения
