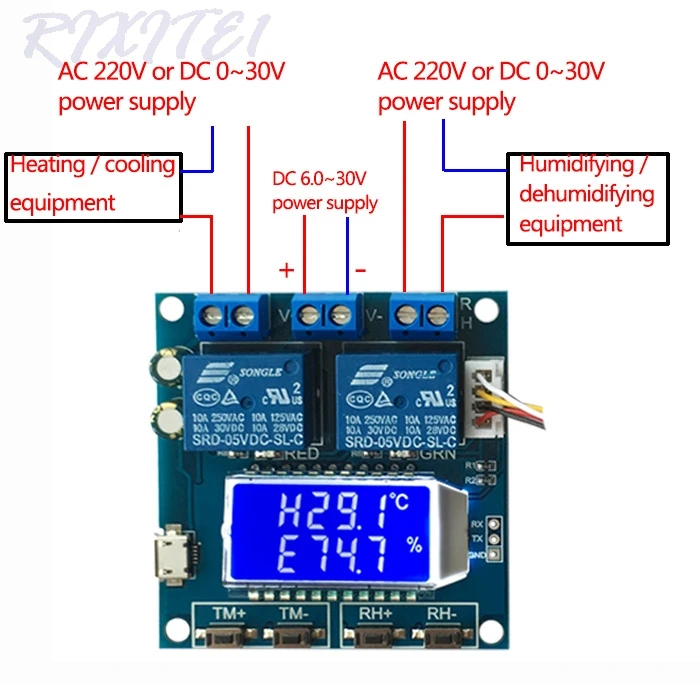

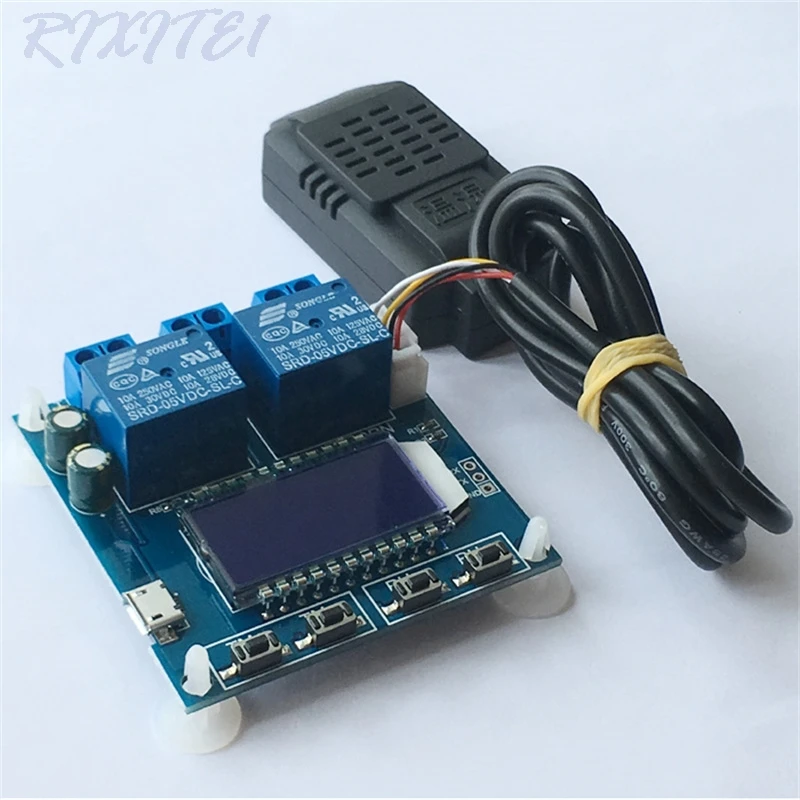

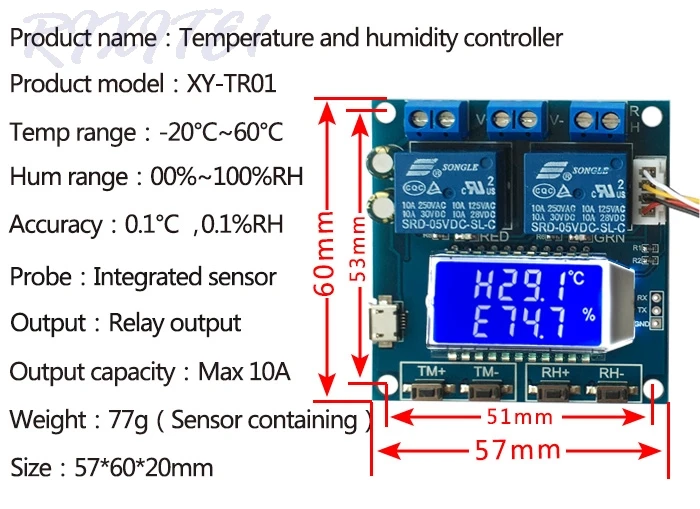

XY TR01 SHT20 контроллер температуры и влажности 12 В постоянного тока гигрометр

Влажность функция следующим образом:

1.Автоматическая идентификация режима работы:

Система автоматически определяет режим работы в зависимости от влажности запуска/остановки;
Запуск влажности> остановка влажности, Режим осушения 'д'.
Запуск влажности <остановка влажности, режим увлажнения '.

2.Режим осушения:

Когда влажность≥ Запуск влажности, Реле проводимости, зеленый светодиод, оборудование для осушения начинает работать;

Когда влажность≤ Остановка влажности, Реле отключения, зеленый светодиод, оборудование для осушения остановится на работе;

3.Режим увлажнения:

Когда влажность≤ Запуск влажности, Проводимость реле, зеленый светодиод, оборудование увлажнения начинают работать;

Когда влажность≥ Остановка влажности, Реле отключения, зеленый светодиод, оборудование увлажнения остановится на работе;

4.Функция коррекции увлажненияRH(-10,0 ~ 10%):

Система работает в течение длительного времени и может быть смещена, с помощью этой коррекции функции фактическая влажность = измерение влажности + значение калибровки;

1. В бегущем интерфейсе, нажмите долго'RH +'Ключ более 3 секунд, в началеВлажностьИнтерфейс настроек, может быть измененRH + RH-Ключ, чтобы быть измененным, ожидая 6s автоматического выхода и сохранения;

2. В бегущем интерфейсе, нажмите долго'RH-'Ключ более 3 секунд, в остановкеВлажностьИнтерфейс настроек, может быть измененRH + RH-Ключ, который будет изменен после параметров, ожидание 6s автоматического выхода и сохранения;

Описание бегущего интерфейса:

Режим работы показывает, что текущий режим («H/C», «E/d») будет синхронизирован перед температурой/влажностью, когда установка температуры/влажности и остановки температуры/влажности завершена.

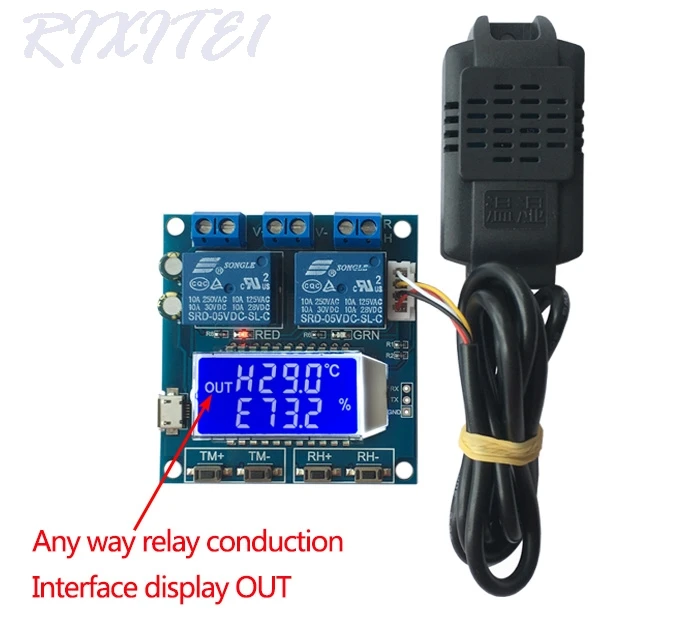

Любая проводимость реле, верхний левый угол дисплея интерфейса «out», если Температурное реле проводимости, мигающий режим отображения температуры «H/C», чтобы показать напоминания; если реле влажности проводило, то мигающий дисплей влажности Рабочий режим "E/d", как напоминание;

Другие особенности:

1.Параметры удаленного чтения/набора:

Через UART Установите исходную температуру/влажность, температуру/влажность, параметры коррекции температуры/влажности;

2.Отчет о температуре/влажности в реальном времени:

Если функция записи температуры/влажности включена, продукт обнаружит температуру/Влажность и состояние реле на интервале 1s и передаст UART на терминал для облегчения сбора данных;

3.Включение Реле (по умолчанию):

Если реле отключено, реле остается отключенным;

1.1. В рабочем интерфейсе дважды щелкните'ТМ +'Ключ для ввода коррекции заданного интерфейса, коррекции нисходящего дисплея типа, отображения вверх конкретных значений; (OFE:Значение коррекции температурыRH:Значение коррекции влажности)

2.В это время короткое нажатиеТМ-'Ключ, переключение для изменения параметров, черезRH + RH-Клавиша, измените конкретное значение поддержки, удерживайте нажатой кнопку «long»;

3. Когда параметры были изменены, дважды щелкните'ТМ +Ключ, выход из интерфейса коррекции положительной настройки и сохранение данных;

В беговом интерфейсе короткое нажатиеТМ-'Ключ, включить/выключить Температурное реле (ВКЛ.:ВключитьСкидка:Отключить), вернуться к интерфейсу бега, если Температурное реле отключено, символ температуры'℃Мигает, чтобы напомнить.

В беговом интерфейсе короткое нажатиеRH-'Ключ, включить/выключить реле влажности (ВКЛ.:ВключитьСкидка:Отключить), вернуться к интерфейсу бега, если реле влажности отключено, символ влажности '%' мигает, как напоминание.

Серийный контроль(Уровень TTL)

Скорость передачи данных: 9600bps: 8
Стоп-Биты: 1
Crc: Нет
Управление потоком: Нет

CMD

Описание

Старт

Запуск загрузки данных

Стоп

Остановка загрузки данных

Чтение

Прочитайте настройки param

T:ON

Температурное реле включено

T:OFF

Температурное реле отключено

H:ON

ВлажностьВключение Реле

H: ВЫКЛ.

ВлажностьОтключение реле

TS:X

Запуск набораТемпература

(-20,0 ~ 60,0)

TP:X X.X

Установка стопТемпература

(-20,0 ~ 60,0)

HS:X

Запуск набораВлажность

(00,0 ~ 100,0)

HP:X X.X

Установка стопВлажность

(00,0 ~ 100,0)

TC:X

НаборКалибровка температуры

(-10,0 ~ 10,0)

HC:X X.X

НаборВлажностьКалибровка

(-10,0 ~ 10,0)

Описание формата загрузки данных температуры и влажности:

Формат температуры: режим работы (ч/с), значение температуры, Температурное реле;

Формат влажности: режим работы (E/D), значение влажности, состояние реле влажности;

H, 20,5℃, CL: Нагрева режим работы, текущей температуры 20,5 градусов, Температурное реле отключения состоянии;

D,50.4%,OP: Режим работы осушения, влажность тока 50.4%, реле влажности;
