Параметры производительности:

Поддержка локальных сетей;
 12 портовая фотоэлектрический изолированные входной интерфейс если вы хотите заказать обычное цифровых данных;
 10 портов фотоэлектрический изолированные Выходной интерфейс: если вы хотите заказать обычное цифровых данных;
1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);
 Поддерживает 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси;
Микросхема управления движением руки;
 Основного устройства составляет 12V-32VDC источника питания входное напряжение, ток, должно быть больше, чем 0.5A;

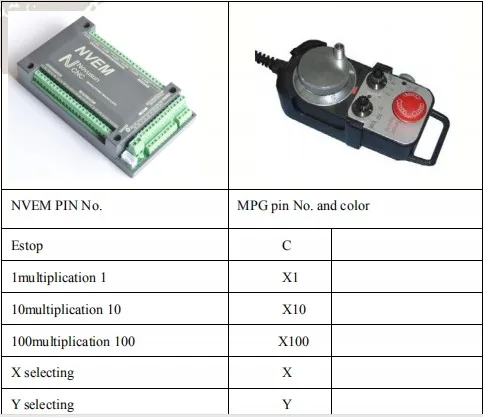

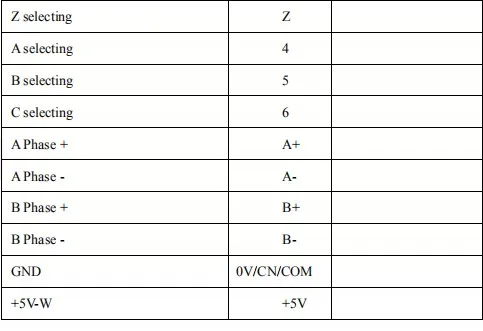

Совместимо с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.

Введение:

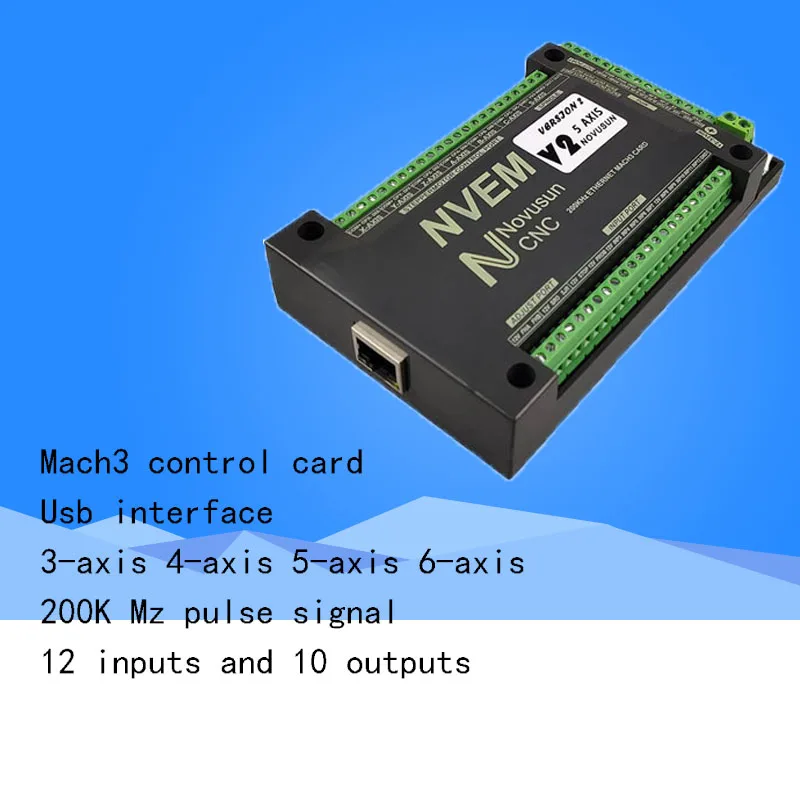

NVEMv2.1 представляет собой 3-axis-6-axis motion контроллер;
Цикл управления каждой позиции составляет 2 миллисекунды, и точность управления высокая. Самый высокий одноосевой выходной Пульс составляет 200 кГц, ширина импульса регулируется, и он поддерживает общие шаговые двигатели и серводвигатели.
NVEMv2.1 поддерживает управление mach3, идеально поддерживает стандартные электронные маховики и поддерживает связь с компьютером с помощью Ethernet, который может быть непосредственно подключен к сетевому кабелю или перемещен через роутер, И не ограничен длиной сетевого кабеля.
Система NVEMv1.1 с чпу принимает ARM design architecture, и ARM завершает части, включая связь, анализ кода, базовый алгоритм и генерацию импульсов управления. Разумный дизайн, надежный контроль и удобная эксплуатация.

Содержание продукта:

Карта управления * 1
Однометровый кабель * 1
CD * 1

Внешний вид и размер:

Контроллер движения NVEMV2.1 имеет герметичную конструкцию корпуса, есть 4 отверстия для установки
Внизу. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в

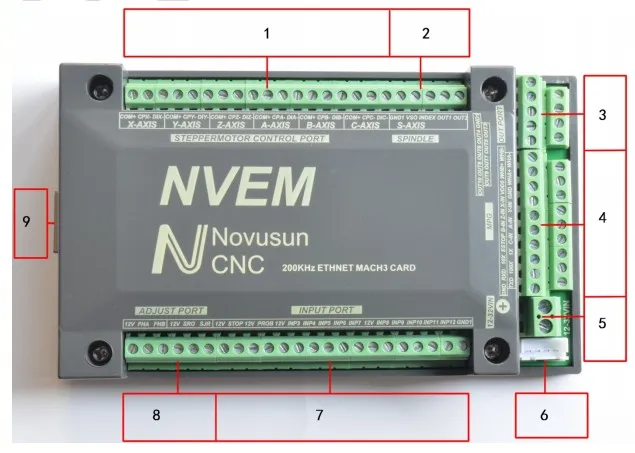

Шкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2:

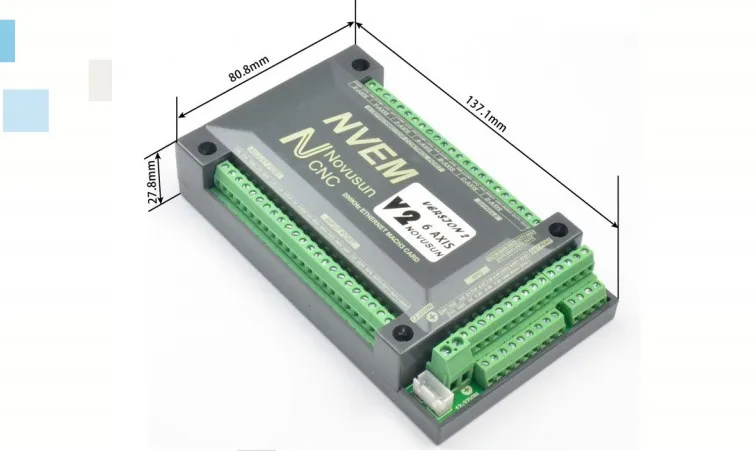

Общий размер изделия-163,1 мм * 80,8 мм * 27,8 мм;

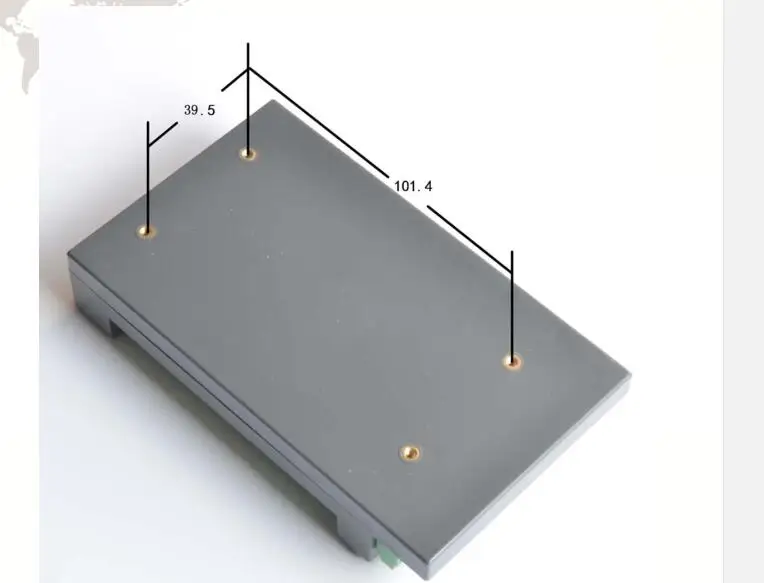

Нижний Размер установки 101,4 мм * 39,5 мм.

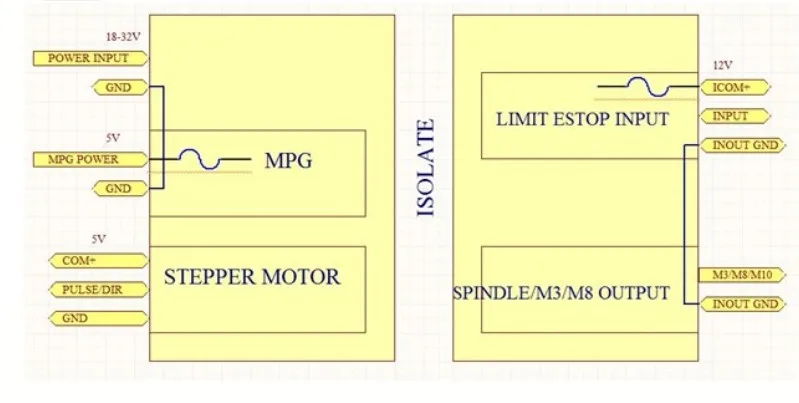

Схема питания:

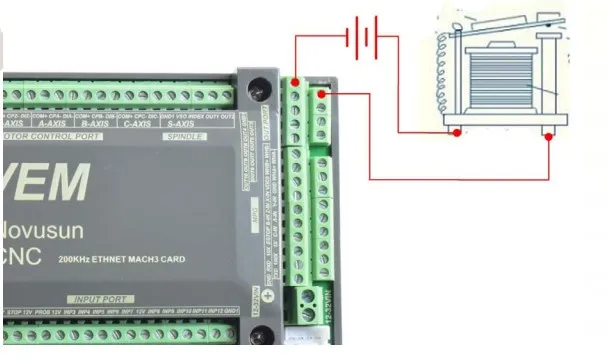

Определение проводки:

Подключение контроллера включает источник питания

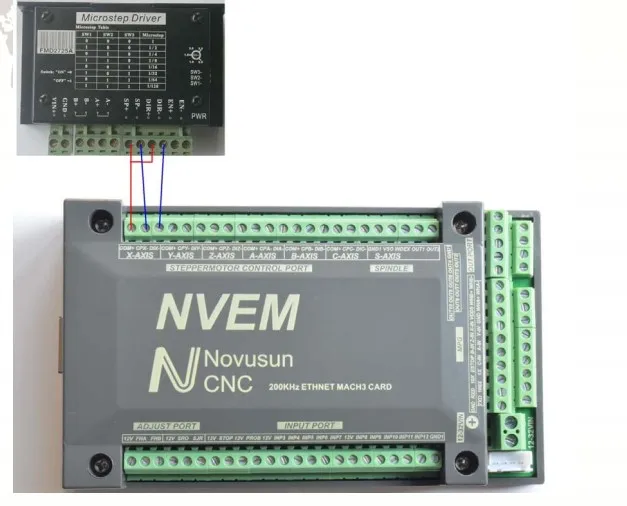

Интерфейс, интерфейс подключения Ethernet, MPGinterface, выход шагового/серводвигателя

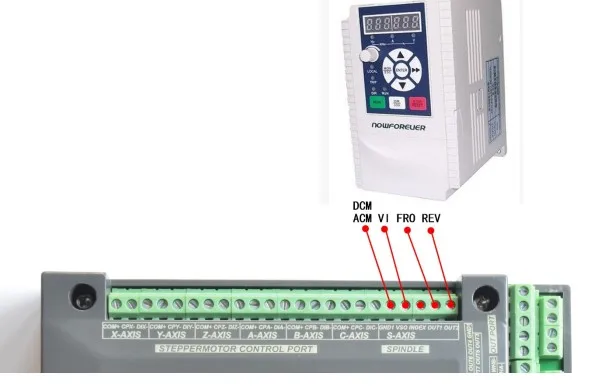

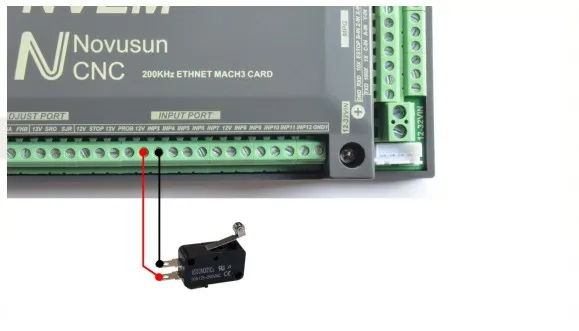

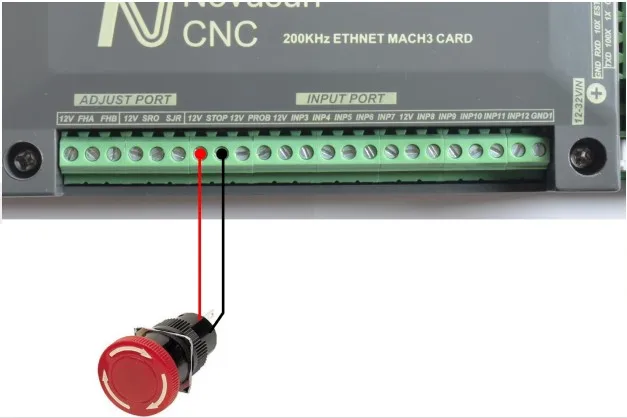

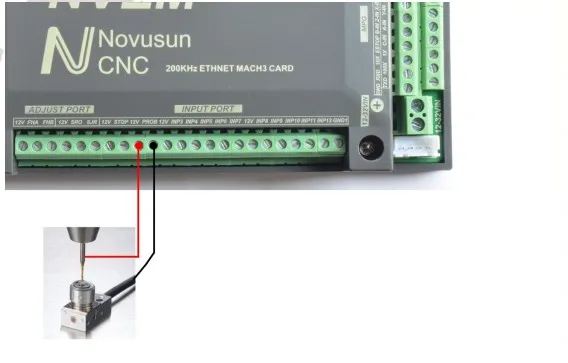

Интерфейс, выходной интерфейс управления шпинделем, Estop и ограниченный переключатель и входной интерфейс настройки инструмента
И так далее. Теперь мы описываем их в деталях, как показано ниже.
