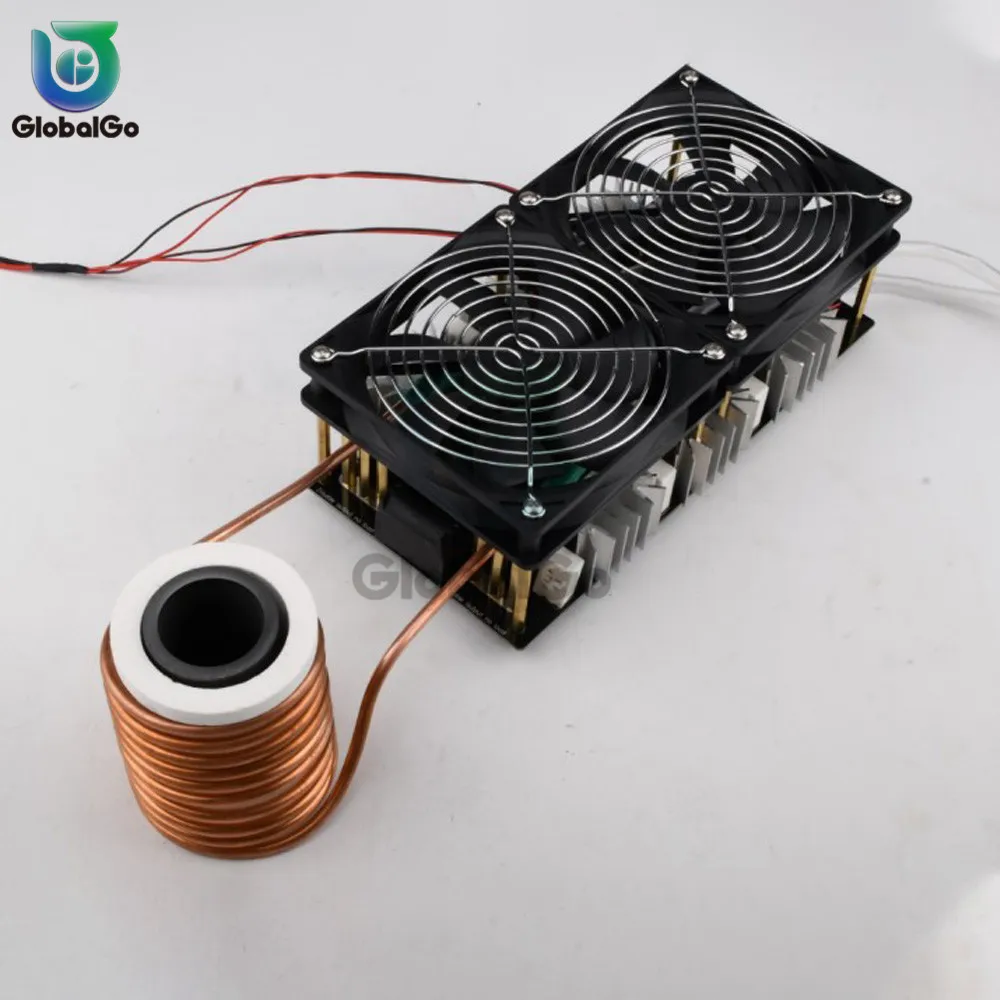

DC 12-48V 2500W ZVS DIY катушка Замена пластина модуля высокочастотный индукционный нагреватель электронная Flyback печатная плата драйвера

Особенности и функции продукта:

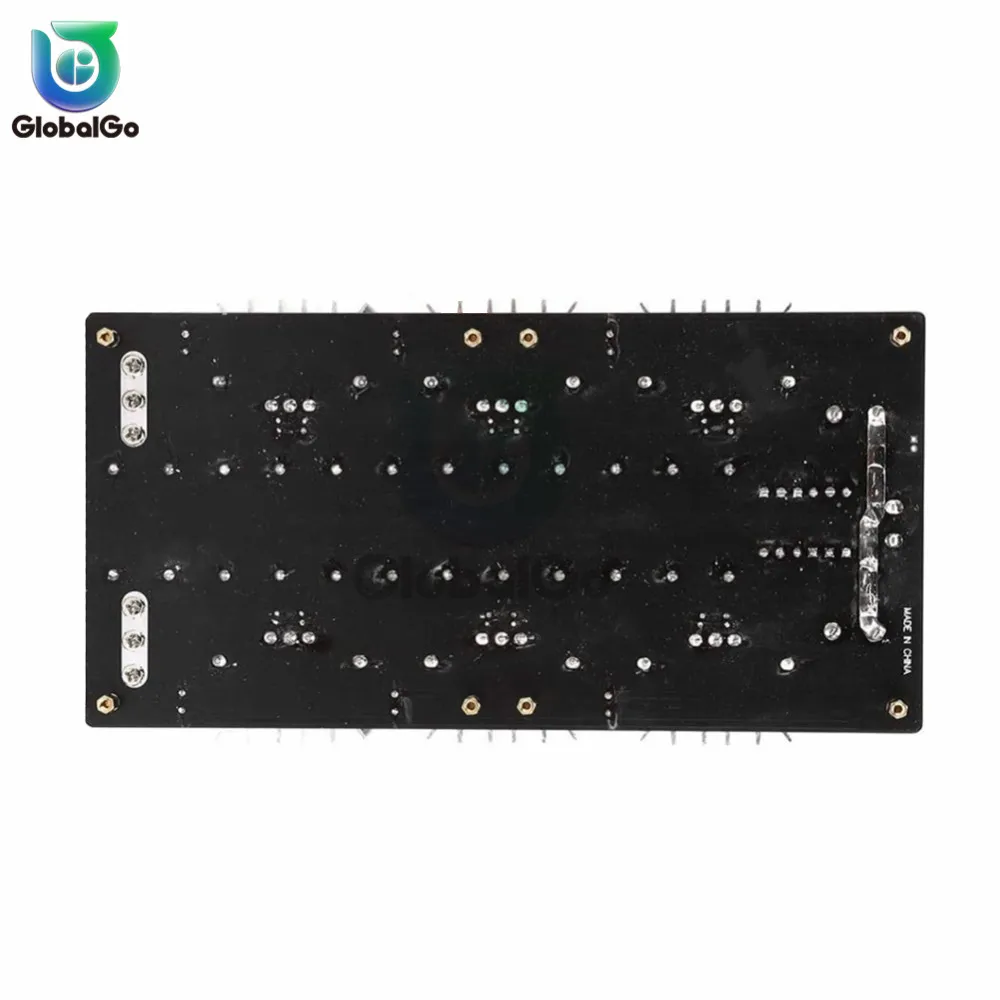

1. Использование 1,6 мм толщина военного класса PCB дизайн, толщина меди 2 унции, большой ток и хорошее тепловыделение;

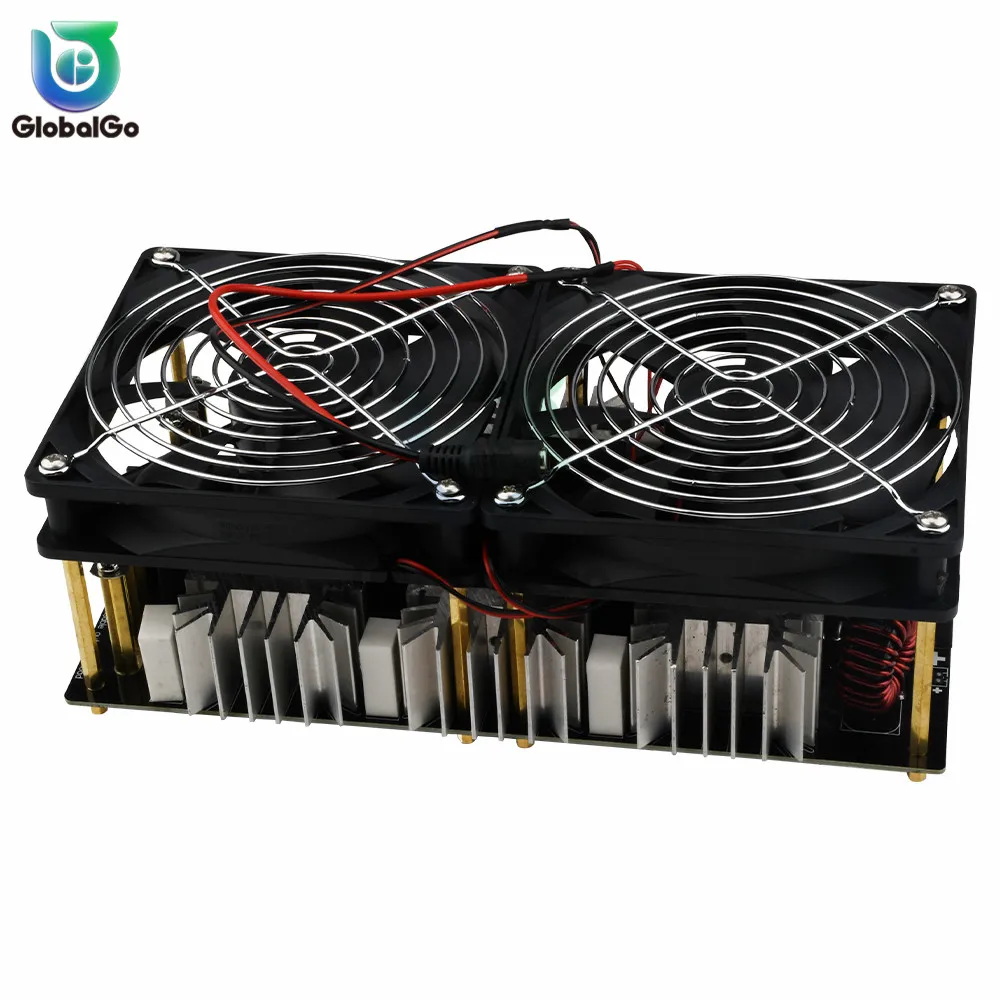

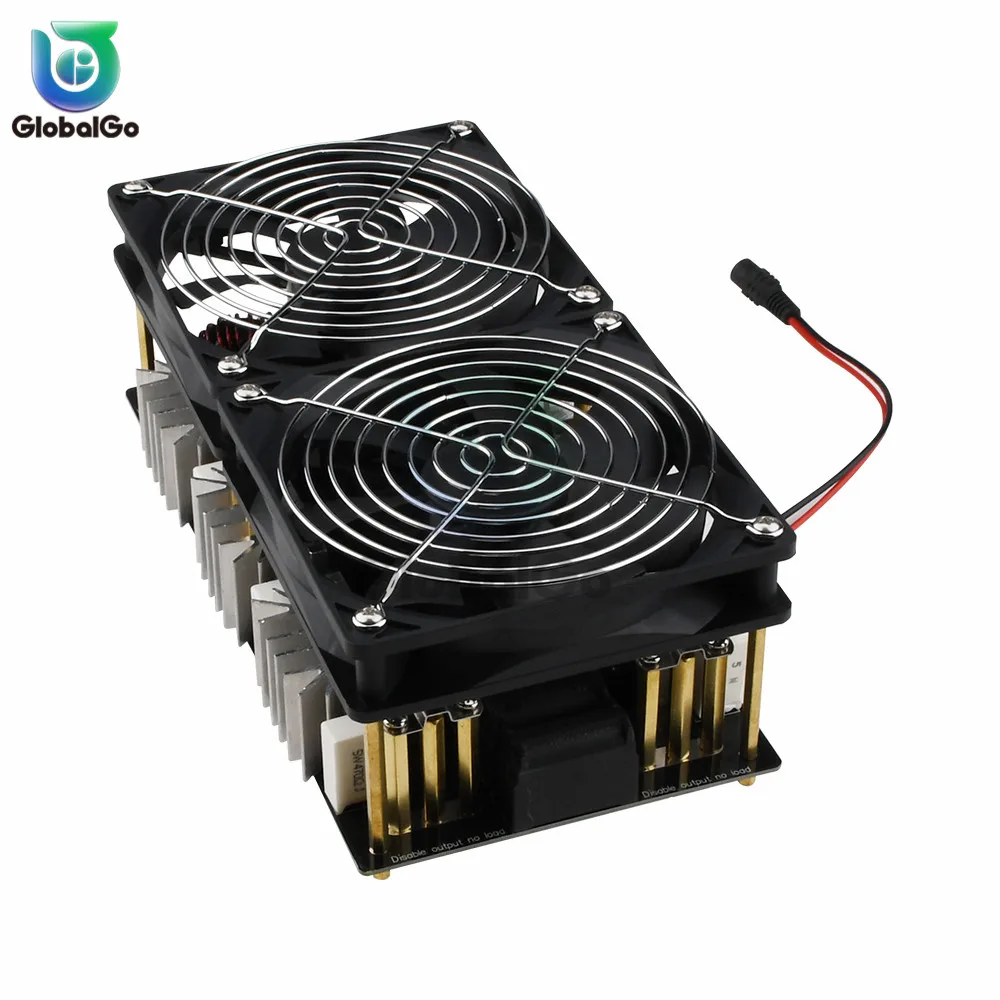

2. Двойные вентиляторы охлаждения 120 мм;

3. Используйте пользовательский большой теплоотвод высокой мощности для обеспечения теплоотвода трубки MOS;

4. Выходной терминал использует три медных полюса M4 параллельно, в дополнение к нагревательной катушке, его можно подключить к высоковольтной посылка или высокочастотному трансформатору;

5. Использование шести оригинальных IRFP260 и 12 оригинальных BM конденсаторов в параллельном резонансе, высокой мощности и высокой эффективности;

6. Этот продукт может работать непрерывно в течение длительного времени, когда условия рассеивания тепла достигают стандарта.

Параметры продукта:

1. Размеры: длина, ширина и высота 240*120*85 (единица измерения: мм);

2. Входное напряжение: DC12-48V;

3. Максимальная мощность: 2500 Вт;

4. Максимальный рабочий ток постоянного тока: 50A

5. Максимальная температура прямого нагрева металлического железа составляет 800-900 градусов Цельсия

6. Максимальная температура тигель 1600 градусов Цельсия

Вопросы, требующие внимания (необходимо прочитать перед использованием):

1. Мощность индукционного нагрева очень большая. В дополнение к теплу, генерируемому печатной платой и электронными компонентами, нагревательная катушка генерирует большое количество тепла. Чтобы избежать выгорания нагревательной катушки и воздействия на всю систему, убедитесь, что она соответствует охлаждающему водяному насосу;

2. Вы должны обратить внимание при использовании импульсного источника питания, потому что мощные импульсные источники питания обычно имеют функцию медленного запуска, то есть выходное напряжение медленно поднимается в начале, И если напряжение включено до того, как индукционная нагревательная схема поднимается до 11 в, Это будет связано с напряжением, которое цепь не может вибрировать из-за недостаточно, так что трубки MOS с обеих сторон включены одновременно и компоненты горят. Поэтому необходимо подключить индукционную нагревательную цепь после стабильного переключения напряжения источника питания. Нажмите на воздушный выключатель после стабилизации электричества;

3. Эта схема имеет очень строгие требования к источнику питания. Источник питания 12 В должен использовать источник питания более 500 Вт, 24 В больше 1200 Вт, 36 В больше 2000 Вт, 48V больше, чем 2600W (Рекомендуемая температура: Рабочее напряжение 48V);

4. Независимо от того, используется ли он под любым напряжением, если рабочий ток ниже 50A, цепь не будет сгореть. Таким образом, предохранитель 50A может быть добавлен для защиты цепи во время мощной работы;

5. Неизбежно генерировать тепло во время мощной работы, поэтому вы должны использовать вентилятор для верхнего вентилятора, чтобы эффективно рассеивать тепло во время работы;

6. Рабочее напряжение не должно быть ниже 12 В;

7. Когда нагревательная машина работает, нагревательное кольцо генерирует большое количество тепла, а водяное охлаждение должно использоваться для охлаждения нагревательного кольца, чтобы избежать повреждения основной платы из-за высокой температуры;

8. Входные клеммы питания отмечены положительными и отрицательными полюсами, не подключайте их в обратном направлении!

9. Нагревательное кольцо может деформироваться во время транспортировки, что приводит к короткому замыканию между слоями. Пожалуйста, разделите, а затем подключите основную плату, в противном случае она может быть перегружена и сожжена.

10. Не включайте питание без нагрузки (без нагрузки это означает, что выход не подключен к любой нагрузке, И нагревательная катушка не подключена к нагреву, предмет не рассматривается как без нагрузки), в противном случае плата излучает высокочастотный шум, мгновенно сжигает основную панель, И полностью Скрап!

Меры предосторожности для использования:

1. Минимальное входное напряжение этого модуля 12 В не означает, что все источники питания 12 В могут быть использованы. Некоторые начинающие покупатели используют источники питания с более низкой мощностью. Специфическое напряжение и ток этого модуля имеют требования. Напряжение и ток 12 В должны быть выше 10 А. Если источник питания слишком низкий, фактическое выходное напряжение источника питания будет Значительно уменьшено, когда мощность будет выходной. Когда напряжение ниже 12 В, это приведет к одновременному включению двух трубок MOS, которые сожгут трубку MOS;

2. Некоторые покупатели не заметят, что требования к питанию вызывают нагрев трубки MOS при использовании. Если трубка MOS считается аномально нагреваемой, Сначала подумайте, соответствует ли выход источника питания требованиям.

3. Плата не должна быть разгружена, в противном случае она будет излучать высокочастотный шум, а затем трубка MOS нагревается и выгорает

4. Рекомендуется использовать источник питания 36V3 0A для индукционного нагрева. Если источник питания 12 В слишком мал, то на нагрев почти нет ответа, а нагрев источника питания 12 В легко приведет к снижению выходного напряжения источника питания. Это очень опасно, если он ниже 12 В.

5. Индукционная Мощность нагрева очень велика, и тепло неизбежно, поэтому не забудьте сделать хорошую работу по рассеиванию тепла.

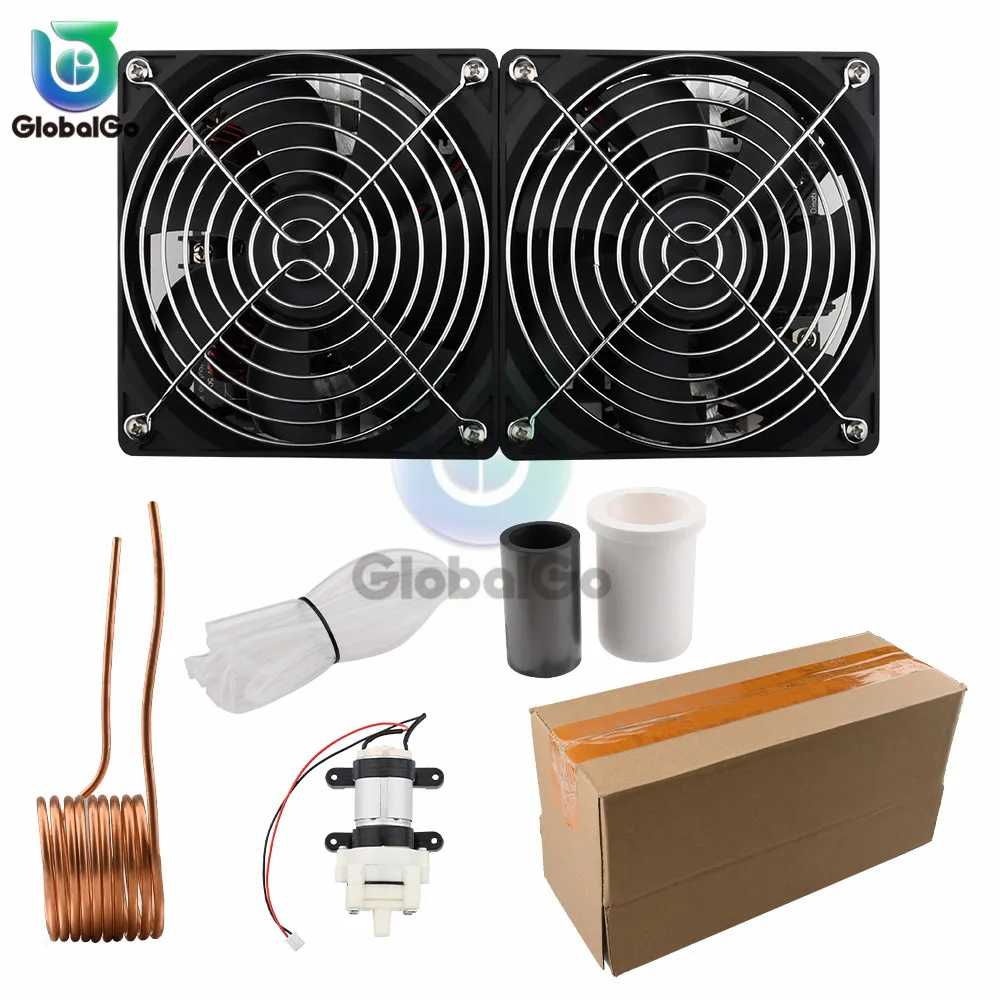

Посылка включает в себя:

Хост * 1

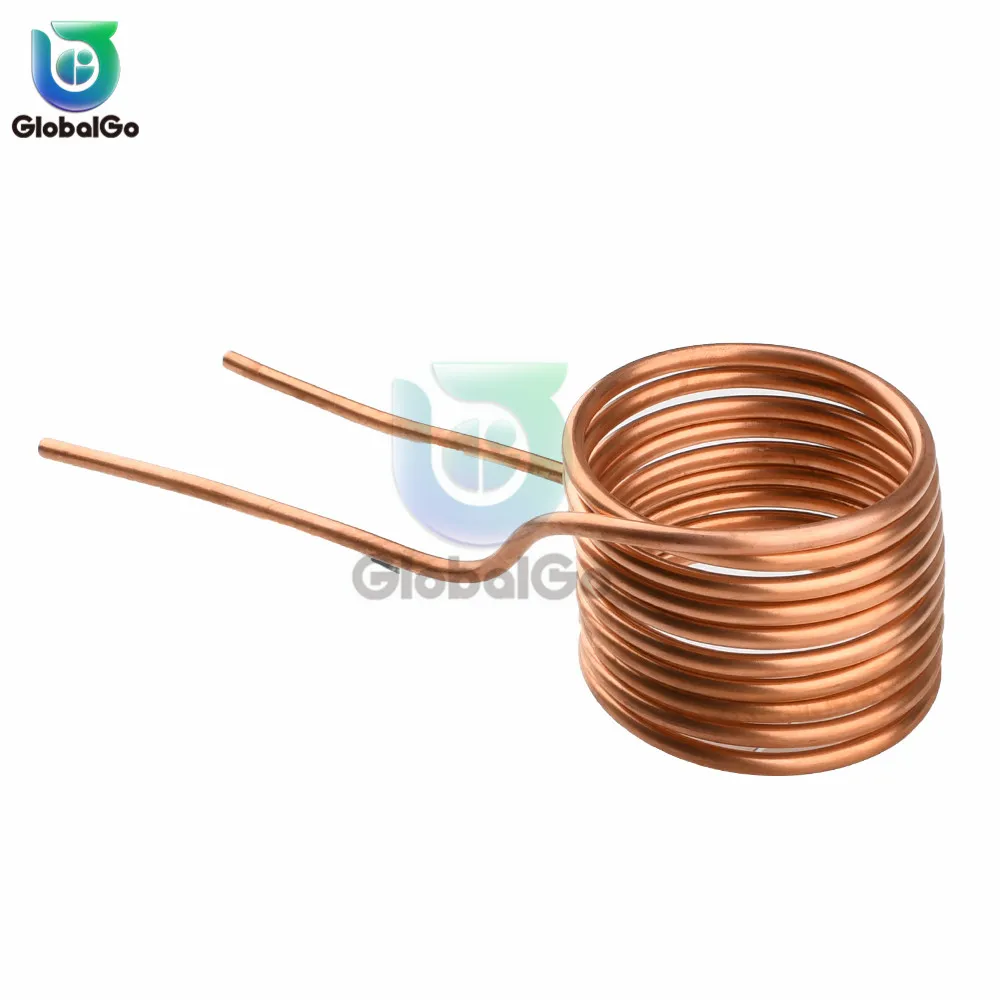

Медная трубка * 1

Водопровод * 1

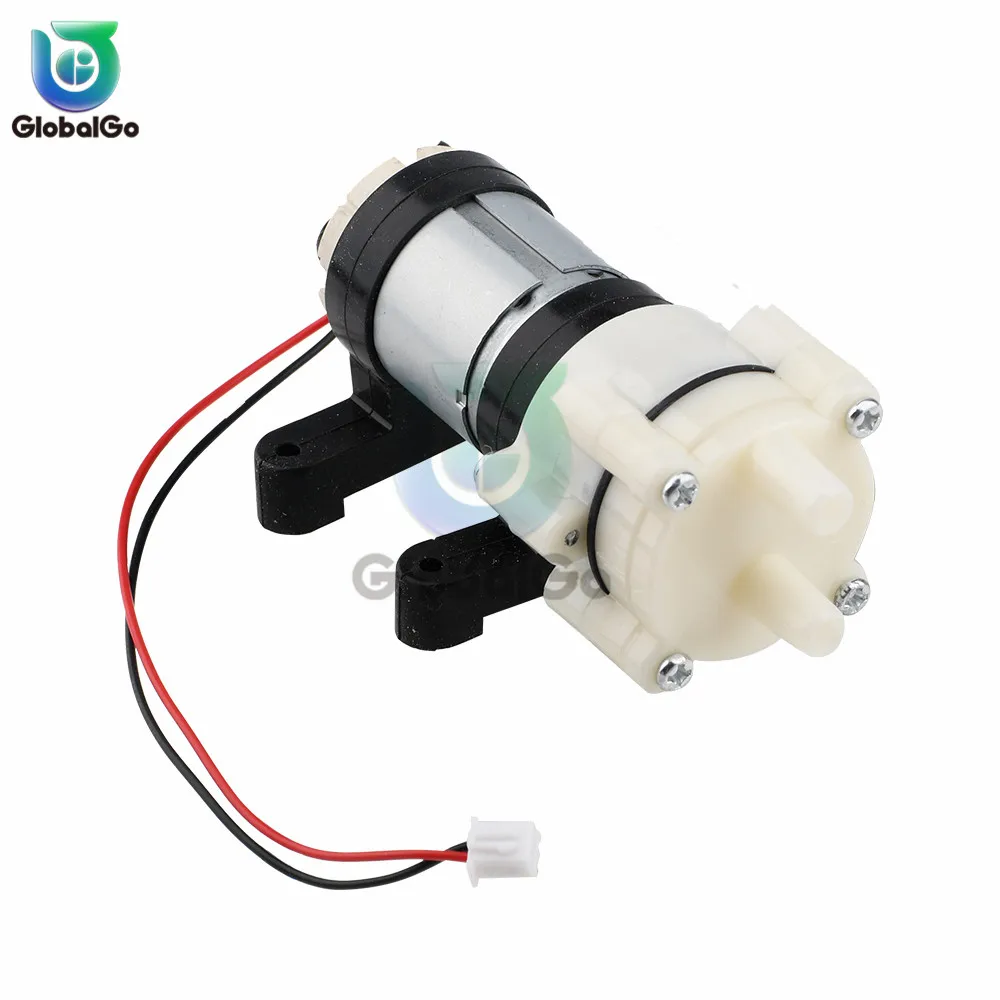

Водяной насос * 1

Тигель * 1

Керамическая трубка * 1
