Руководство по заказу:

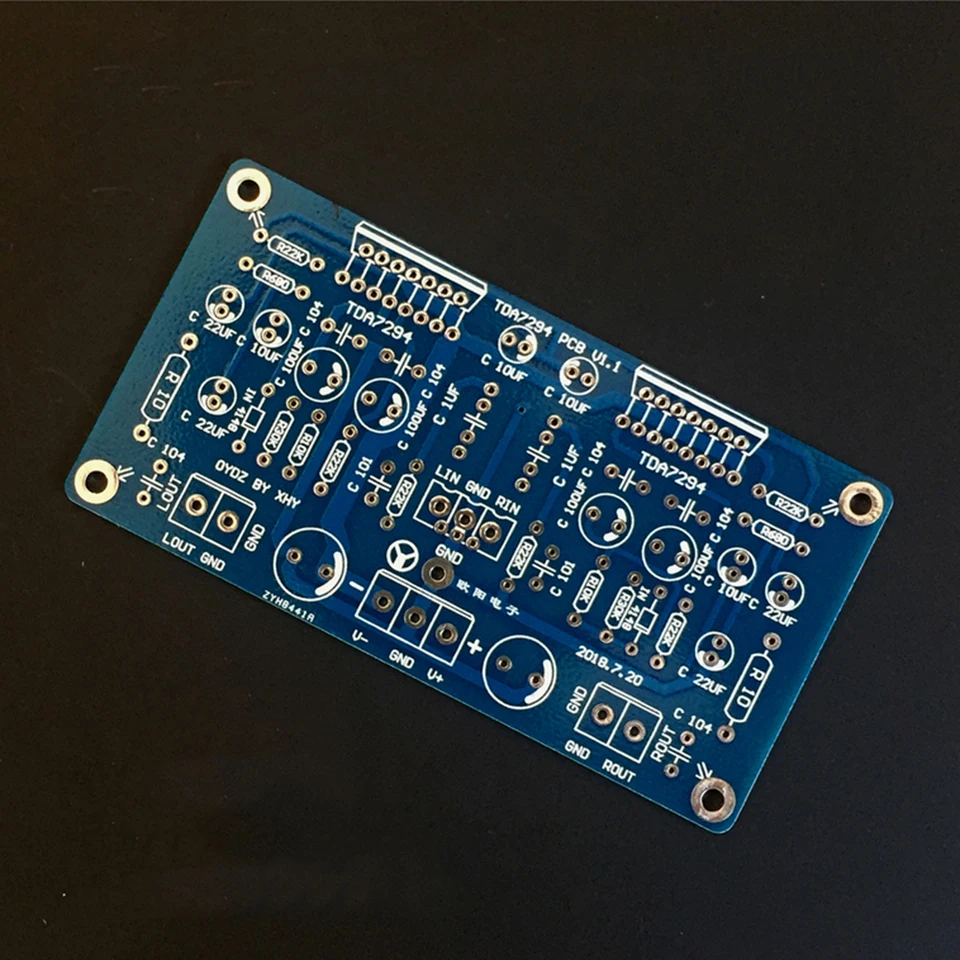

Пустая печатная плата: не содержит важных частей
Набор DIY (без радиатора): вы получите детали платы усилителя мощности, которые должны быть спаяны самостоятельно.

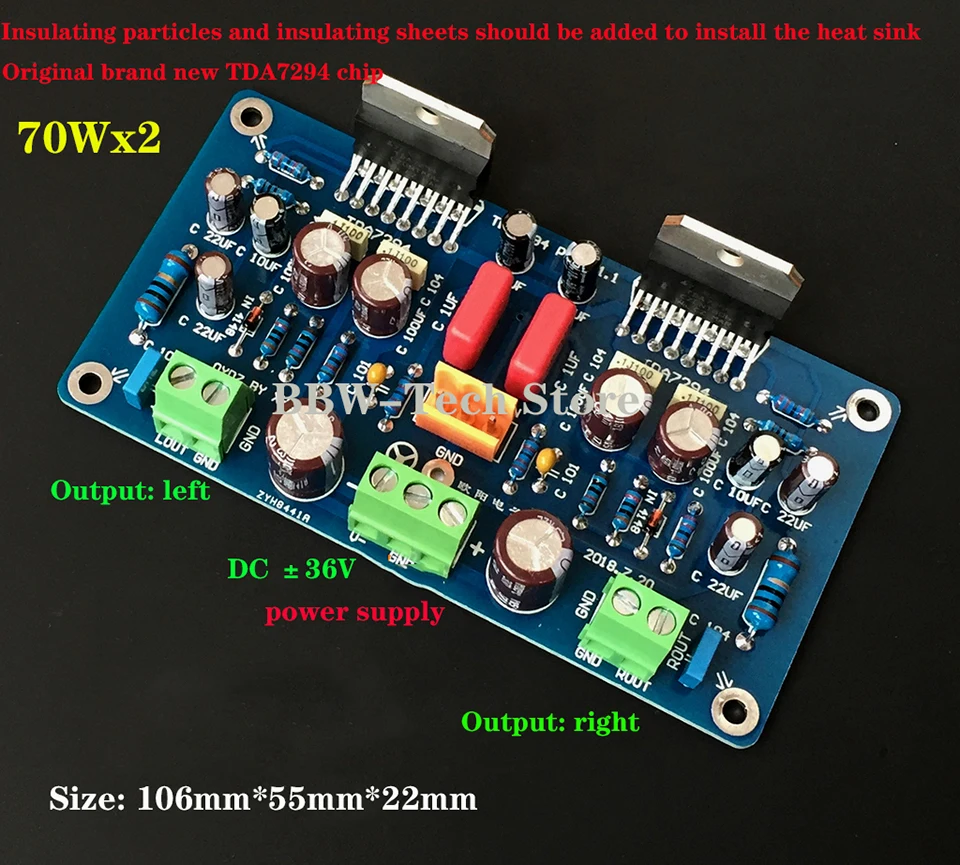

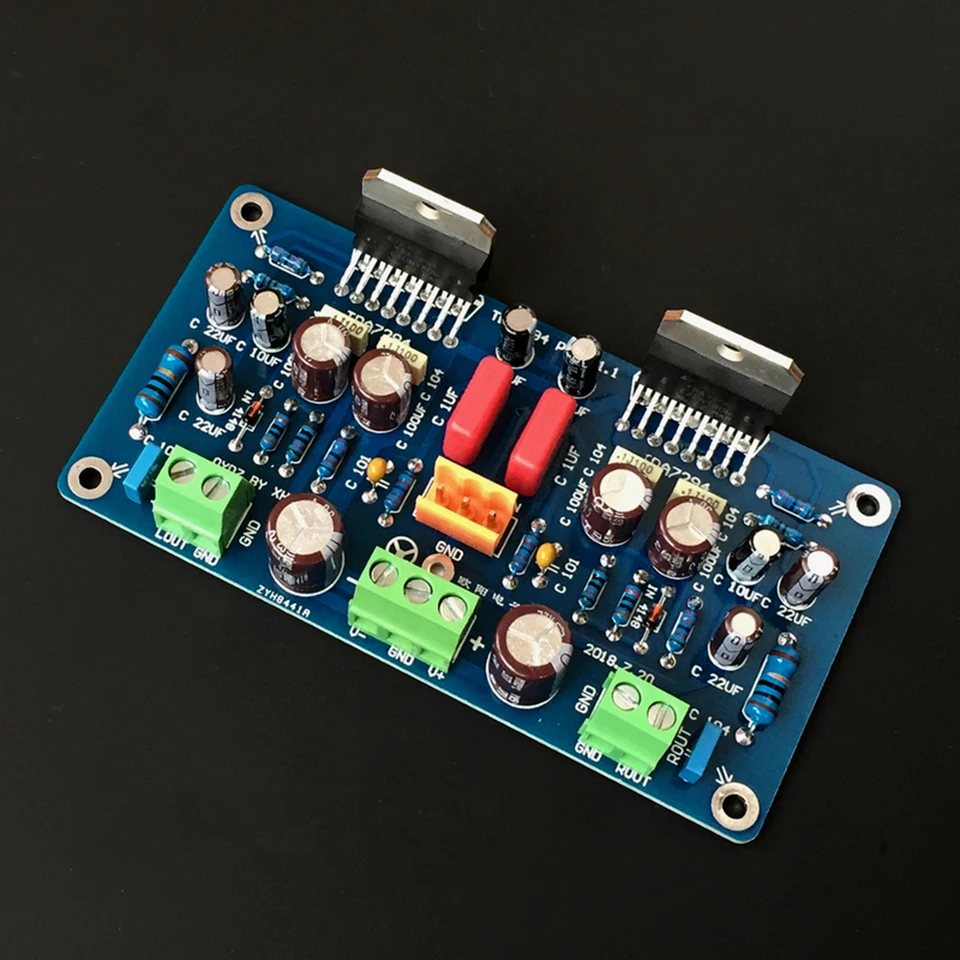

Готовая доска (без радиатора): готовая доска, которая была сварена и протестирована.

TDA7294-высокомощный и высоковольтный DMOS Высокоточный усилитель мощности IC, произведенный ST (SGS-THOMSON). В посылка представляет собой Однорядный двухрядные 15-pin посылка. VS (напряжение источника питания) ± 10 --- ± 40 В; I. (Выходная мощность пиковое значение) 10A; p. (RMS Непрерывная выходная мощность) 70 Вт при VS = ± 35 в 8Ω; 70 Вт при VS = ± 27 в 4Ω. Искажение <0.006%.
Дизайн этого чипа фокусируется на тонусе и имеет преимущества схемы обработки биполярного сигнала и питания MOS. Он имеет характеристики сопротивления высокому напряжению, низкого шума, низкого искажения и очень близость к воспроизведению звука; И имеет бесшумную функцию ожидания, функции защиты от короткого замыкания и перегрева делают его производительность более совершенной.

Примечание:

Эта плата работает от постоянного тока и не может быть непосредственно подключена к выходу трансформатора. Должен быть добавлен блок питания.

Материалы продукта:

Печатная плата 1,6 мм стекловолокна, соединение является оригинальным совершенно новым WIMA, чип является оригинальным совершенно новым, другие части импортируются совершенно новые детали, такие как химическая промышленность, ELNA, рубин, Siemens.



Установка и использование Примечание:

1. Рабочий источник питания-это напряжение постоянного тока, которое не может быть напрямую подключено к трансформатору. Он должен пройти через блок питания.

2. Изоляционные частицы и изоляционные Листы должны быть установлены между чипом и теплоотводом.

3. Рекомендуется использовать двойные трансформаторы 15-28 в мощностью не менее 100 Вт! Сопротивление динамика составляет 8 Ом. Рекомендуется, чтобы выходное напряжение трансформатора было двойным 24 В. Когда Сопротивление динамика составляет 4 Ом, выходное напряжение трансформатора рекомендуется быть менее 21 в, и обратите внимание на увеличение площади рассеивания тепла.

4. Во время проверки мощности входной сигнал на плате должен быть подключен к нагрузке, и он не должен быть приостановлен, в противном случае будет Индуктивный шум, И сигнальная линия должна быть экранирована как можно больше.

5. Если плата установлена в шасси, Корпус Шасси должен быть подключен к входному проводу заземления на плате. Если он добавлен на переднюю стадию, входная поверхность задней ступени не должна быть подключена к шасси, до тех пор, пока Входная поверхность передней части подключена к шасси, то есть, если оба подключены, это вызовет петлю заземления и вызовет шум.

Есть несколько ситуаций, в которых TDA7294 склонен к фейерверкам (IC горение), потому что выходной конец-трубка с полевым эффектом:

1. Положительные и отрицательные напряжения источника питания асимметричны. Если напряжение, выпрямленное трансформатором, + 35 В и-30 в, фейерверк!
2. Когда конденсатор не разряжен, питание на IC и фейерверк! (Обратите особое внимание на это при самостоятельной пайке)
3. Прикоснитесь к входному терминалу вручную при включении и работе, фейерверк!
4. Чип и радиатор должны проводить хорошую теплопроводность, и радиатор должен быть хорошо изолирован, если он заземлен, потому что корпус IC подключен к отрицательному давлению, в противном случае фейерверк!
5. Неправильная Сварка компонентов (например, обратная полярная Сварка конденсатора), может возникнуть фейерверк, неправильное короткое замыкание выхода, фейерверк
