Панель управления генератором DSE705 с функцией автоматического запуска

Панель управления генератором DSE705 с функцией автоматического запуска

Панель управления генератором DSE705 с функцией ATS автоматический пуск генераторного управления ler Governor 705

Функция:

DSE705-это модуль управления переключателем автоматической передачи, который был разработан для мониторинга питания сети (утилиты). Когда питание сети (утилита) выходит из строя, модуль отправляет запрос на запуск к блоку управления генератором. Когда генератор поднимается и работает, модуль передает нагрузку через. Когда сеть (утилита) возвращает модуль передает нагрузку обратно и удаляет пусковую команду. Генератор должен начать процедуру отключения. Модуль может быть настроен таким образом, чтобы он следовал предварительному набору пользователей для запуска и остановки последовательностей.

Основные характеристики
Автоматический мониторинг питания (утилита)
Контроль смены нагрузки
Ручной запуск
Защищенные Твердотельные (PSS) выходы
Крепление передней панели
Программирование передней панели
Светодиодный индикатор
Настраиваемые таймеры
Настраиваемые выходы
Одиночный/трехфазный датчик сети

Преимущества
Передача между питанием от сети и генератора
Конфигурация модуля на месте в соответствии с требованиями пользователя
Управление

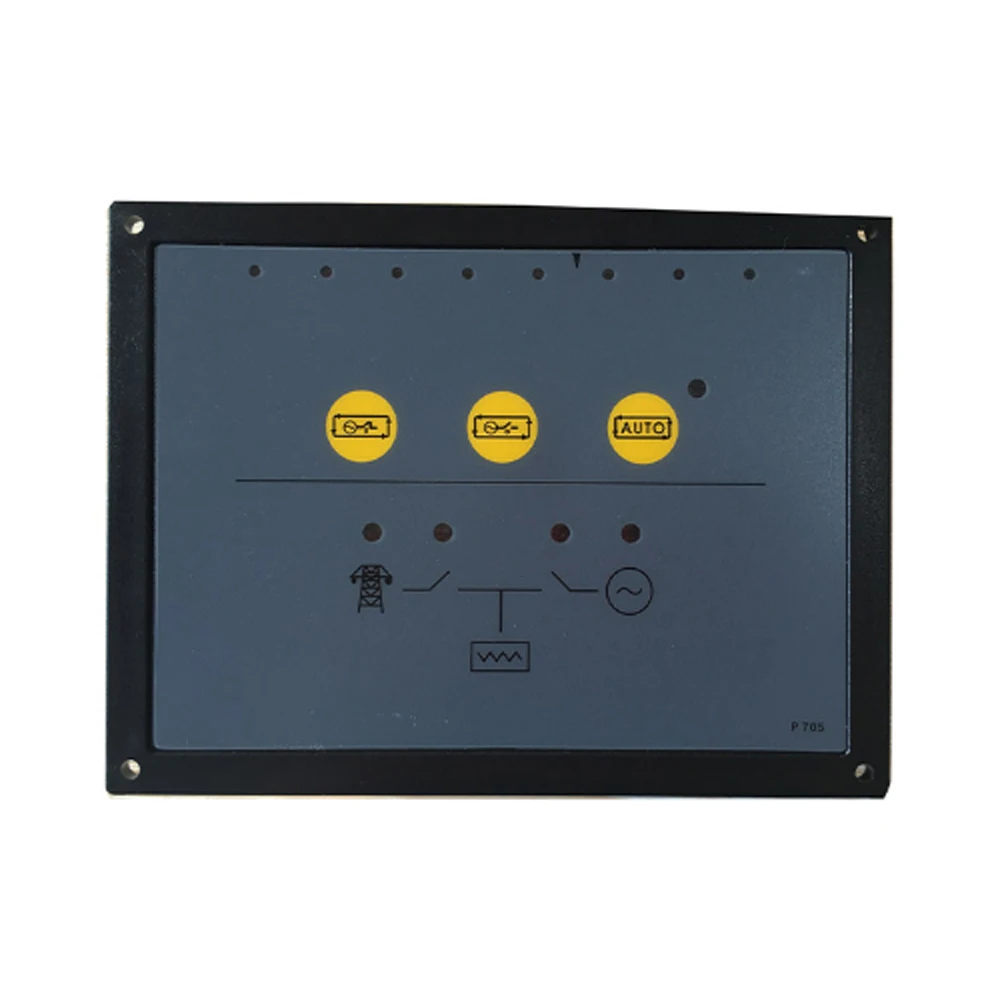

Модуль управляется три кнопки на передней панели:
Ручное выключение нагрузки-это используется для запуска и запуска двигателя вручную. Если Электропитание (утилита) не работает, нагрузка автоматически переносится на генератор.
Руководство по нагрузке-этот режим используется для запуска и запуска двигателя вручную.
Автоматический режим-это позволяет поместить модуль в автоматический режим, где он будет ждать выхода из строя сети. После обнаружения он отправит запрос на запуск к блоку управления генератором.

Источник постоянного тока:

8 вольт до 35 Вольт постоянного тока.

Скручивающиеся отбросы:

Выдерживает 0 вольт в течение 50 мс, обеспечивая поставку
Не менее 10 в перед выпадением и поставкой восстанавливается до 5 вольт.
Это достигается без необходимости использования внутренних батарей.

Макс. Ток:

Операционная 50 мА
Режим ожидания 10 мА

Диапазон входного сигнала генератора:

75 Вольт (ph-N) до 277 вольт (ph-N) AC (+ 20%)

Входное напряжение сети:

15 - 277 вольт (ph-N) AC (+ 20%)

Входная частота генератора

50 - 60 Гц с номинальной скоростью двигателя
(Минимум: 75 В переменного тока Ph-N)
Генератор в наличии 45 Гц
Сбой генератора 20 Гц

Частота сети

50 - 60 Гц

Пусковая мощность:

1,2 ампер постоянного тока при напряжении питания.

Выход топлива:

1,2 ампер постоянного тока при напряжении питания.

Вспомогательные выходы:

1,2 ампер постоянного тока при напряжении питания.

Подзарядка:

12 вольт = 8 вольт CF 24 вольт = 16 вольт CF

Размеры:

125 мм x 165 мм x 28 мм

Диапазон рабочих температур:

От-30 °C до + 70 °C

Применимые стандарты

Соответствует BS EN 60950 директиве низкого напряжения
Совместим с директивой BS EN 50081-2: 1992 EMC
Совместим с директивой BS EN 61000-6-4: 2000 EMC

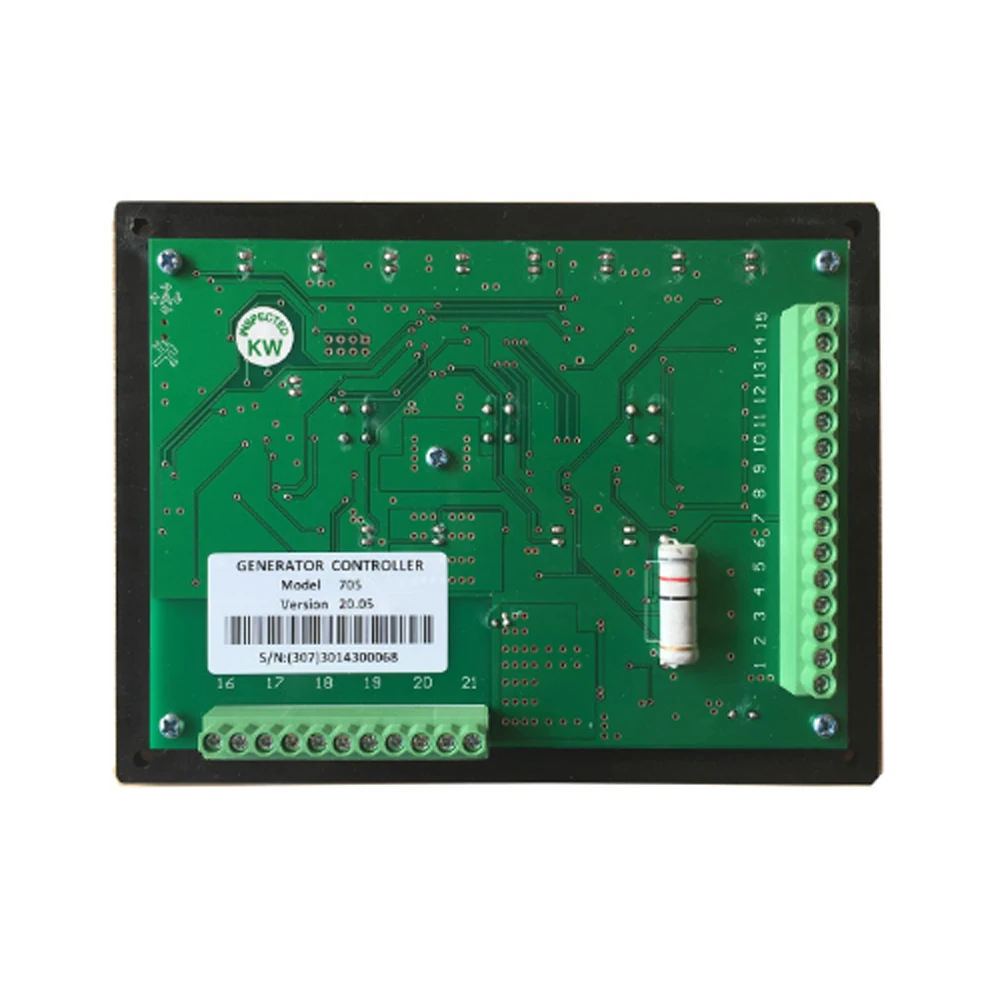

Фотографии:
