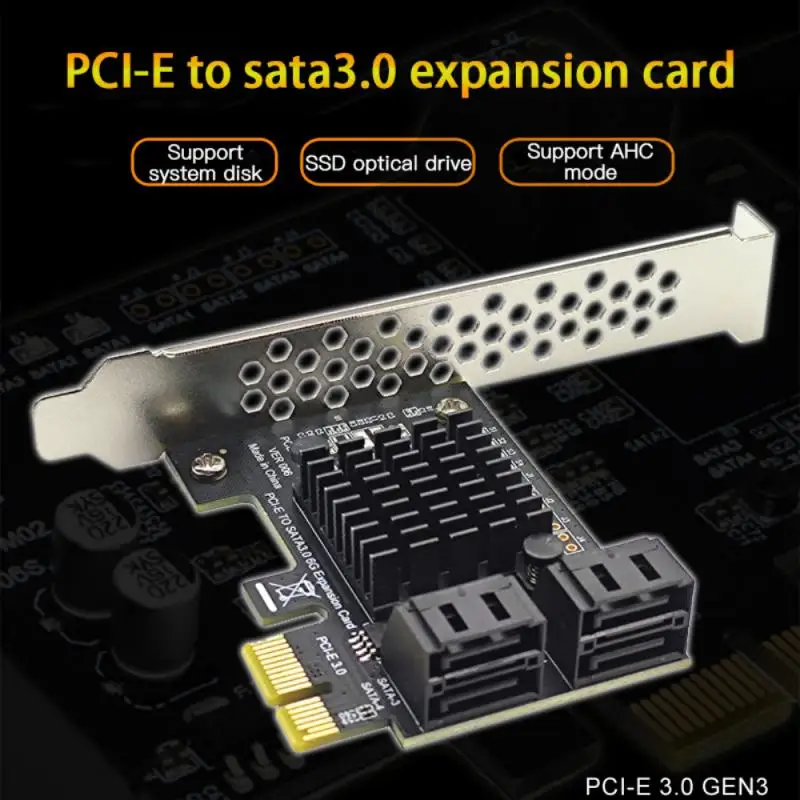

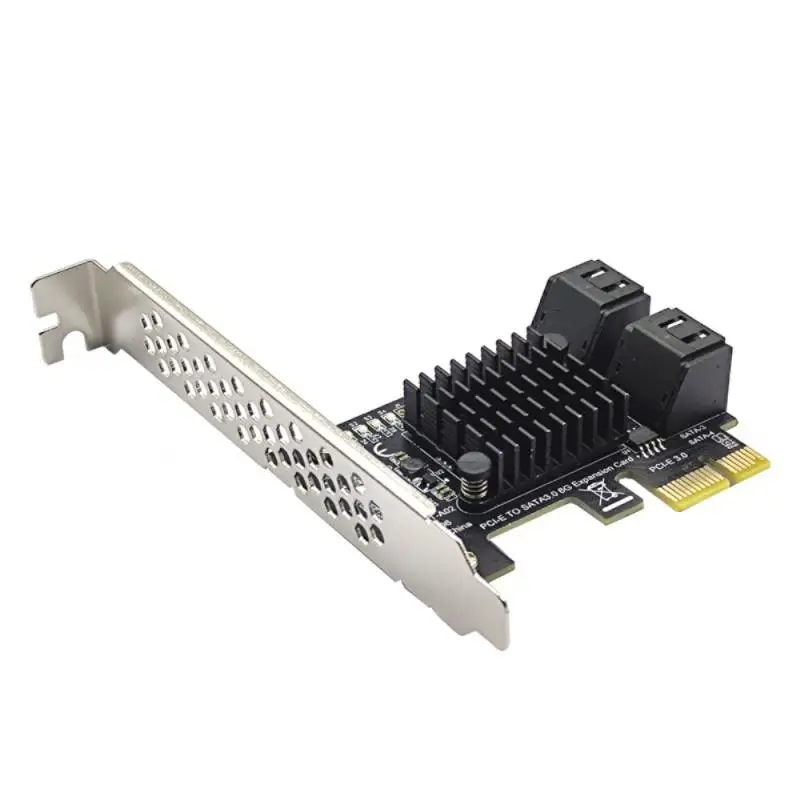

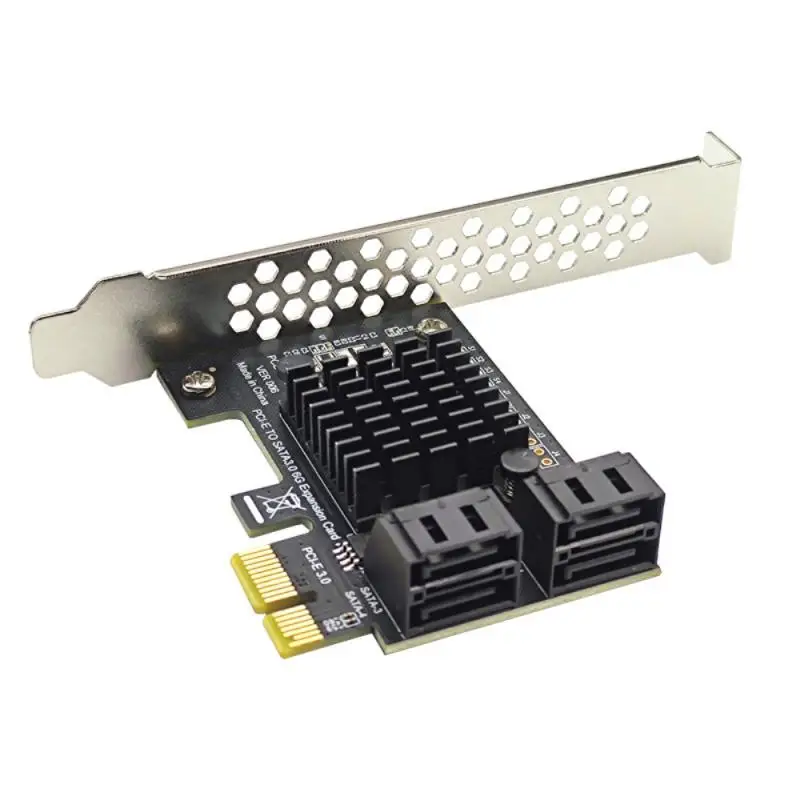

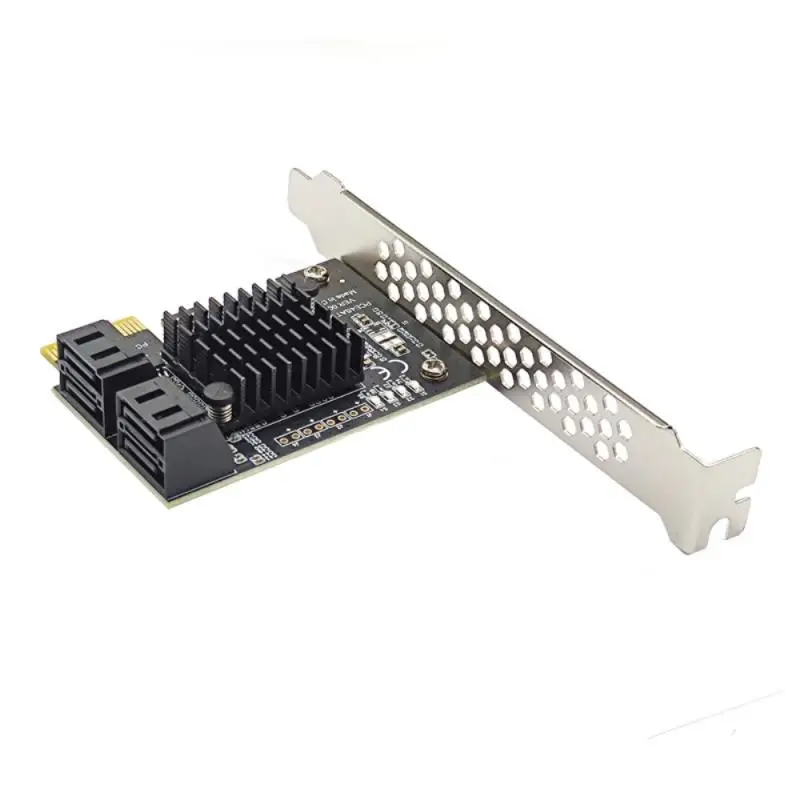

Адаптер SATA PCI-E с 4 портами плата расширения SATA3.0 на PCI Express X4 контроллер PCIE для HDD

Адаптер SATA PCI-E с 4 портами плата расширения SATA3.0 на PCI Express X4 контроллер PCIE для HDD

Описание:

Характеристики продукта:

Соответствует спецификации Serial ATA 3,0, обратная совместимость SATA2.0 SATA1.0

Соответствует спецификации PCI-Express v3.0, обратная совместимость PCI-Express v2.0 1,0.

Поддержка скорости передачи данных 6,0 Гбит/с, 3,0 Гбит/с и 1,5 Гбит/с

Поддержка Gen1i, gen1x, gen2i, gen2m, gen2x и gen3i.

Поддержка 4 SATA

Поддержка режима AHCI1.0

Поддерживается собственная командная очередь (NCQ)

Поддержка переключения FIS на основе мультипликатора порта или команды.

Поддерживает горячую вилку и горячую вилку.

Совместимые жесткие диски SATA6G, 3G и 1,5G

Интерфейс шины: разъем PCI-Express x1

Интерфейс расширения: 4 интерфейса SATA3.0

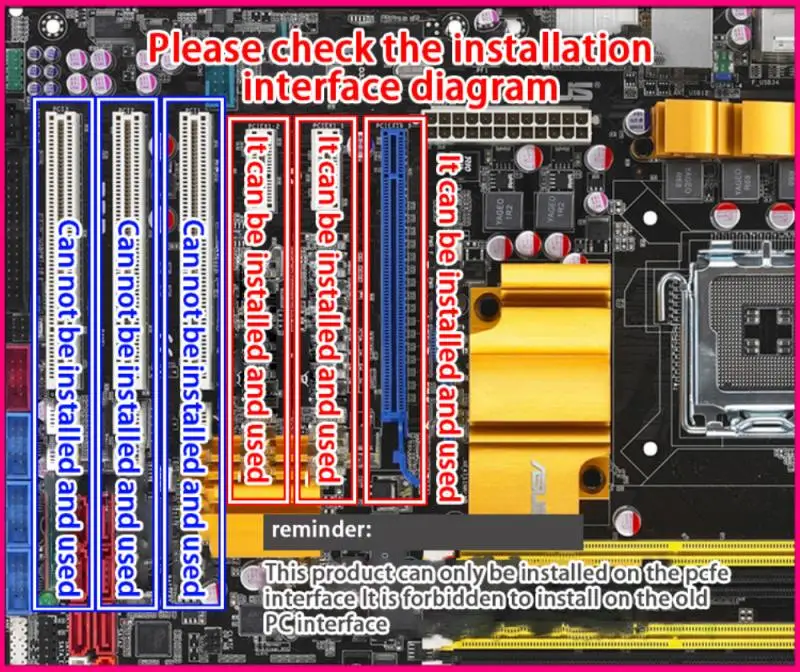

Системные требования: есть доступный разъем PCI Express X1 и поддержка PCI-EX2X8X16 одновременно

Операционная система: Windows 10/8/linux

Адаптер PCIE to SATA3.0 используется следующим образом:

I. Условия подключения и решения системного диска и адаптера PCIE к SATA3.0:

1. Интерфейс SATA от PCIE до SATA3.0-это Режим AHCI. Если вы хотите вставить системный диск на нашу карту, посылка заключается в том, что ваш системный диск должен быть установлен в режиме AHCI при установке системы на материнскую плату, в противном случае, система не может быть запущена через нашу карту адаптера.

2. Если установлено, что система установки интерфейса SATA с системным диском, вставленным в материнскую плату, является режимом AHCI, вы можете непосредственно вставить жесткий диск в нашу карту, затем введите BIOS материнской платы, чтобы установить системный диск в качестве первой загрузки.

3. Два вышеуказанных условия выполнены. Если он все еще не может быть запущен или перезапущен повторно, это может быть вызвано столкновением между интерфейсом жесткого диска материнской платы и нашей адаптерной картой. Решение заключается в том, чтобы войти в BIOS материнской платы и установить вариант интерфейса жесткого диска материнской платы для отключения. Сохраните перезапуск перед запуском системы.

II. Условия подключения и решения обычного диска и PCIE к SATA3.0:

1. Когда системный диск вставляется на материнскую плату и Обычный диск вставляется на карту PCIE-to-SATA3.0, необходимо только Определить информацию о адаптерной карте и обычной модели диска при запуске.

2. Если 1 Условие удерживает, система все еще не может быть запущена, затем, чтобы войти в BIOS материнской платы, установите системный диск в качестве первой загрузки.

III. Подключение между системным диском и обычным диском и PCIE к SATA3.0 и его решение:

1. Предпосылка, если система с оригинальной материнской платой, установленной на системном диске, является испытанием модели AHCI, она может быть реализована следующими способами. Если система установлена в режиме IDE, ее можно переустановить только через PCIE в SATA3.0.

2, 1 после выполнения условий, если вы не можете начать, вам нужно войти в BIOS материнской платы и установить системный диск в качестве первой загрузки.

3. Если все условия в 1,2 выполнены, он все еще не может быть запущен, поэтому это может быть коллизия интегрированного интерфейса SATA. Введите BIOS материнской платы и установите SATA для отключения

Характеристики:

Продукт: карта адаптера

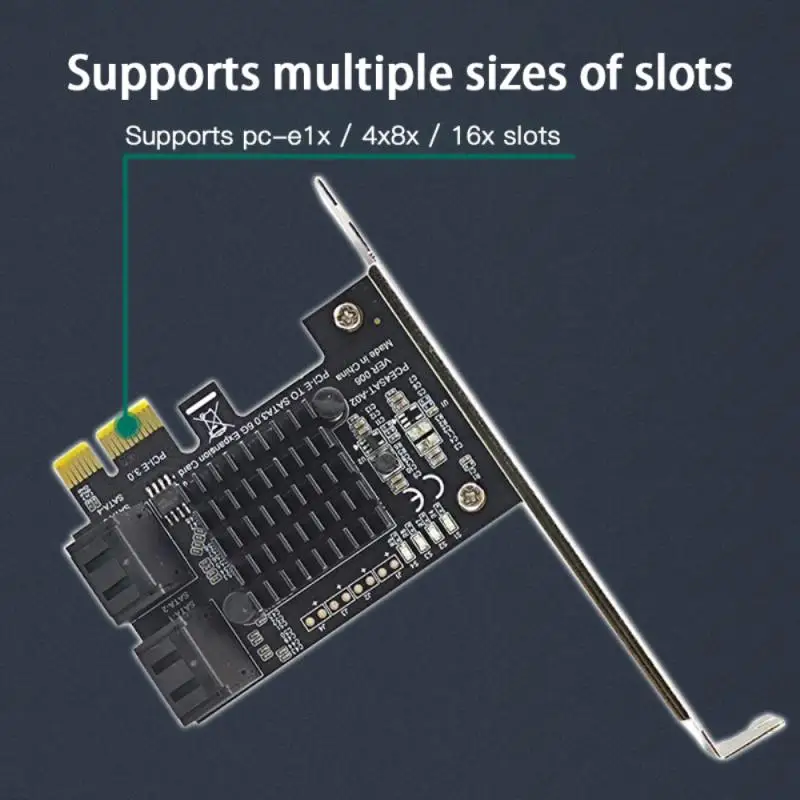

Интерфейс: PCI-E 1X (совместим с 1X,4X,8X,16X)

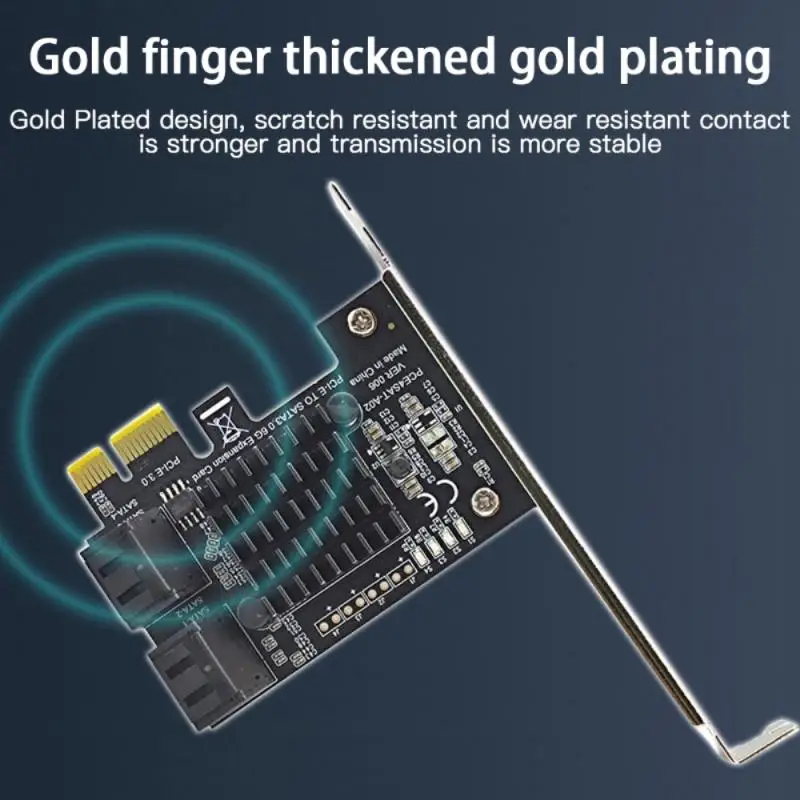

Цвет печатной платы: черная золотая пластина

Скорость интерфейса: 6 Гбит/с

2U маленькое шасси: поддерживается с перегородкой половинной высоты

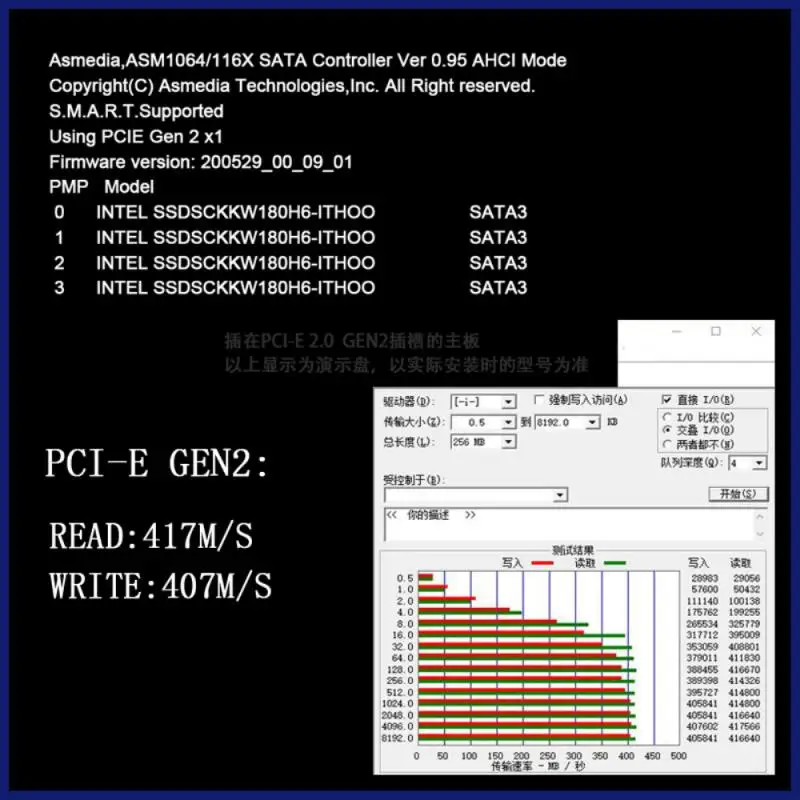

Чип Главного управления: ASMedia ASM1064

Поддержка системы: WIN8 WIN10 LINUX

Посылка включает в себя:

Карта расширения SATA3.0 * 1
