Набор электронный сделай сам с клавиатурой NE555 восемь нот модуль производства

Набор электронный сделай сам с клавиатурой NE555 восемь нот модуль производства

Масштаб цепи может производить различные звуки, в то время как разные клавиши соответствуют различным шкалам. Игра электронного органа заключается в использовании пальцев для нажатия разных клавиш для производства различных весов. Принцип заключается в том, что цепь IC555 соединена с осциллятором, частота колебаний которого определяется сопротивлением цепи (R1- R10), поэтому различные звуки будут генерироваться из-за различных клавиш.

Этот DIY продукт должен быть припаян и собран самостоятельно.

Параметр:

Напряжение питания: 3-12 В постоянного тока

Размер печатной платы: длина 13,5 см * ширина 2,2 см

Характеристика:

Это просто и практично, и потребление энергии невелико, и схема управляется интегральной схемой. Детали немного, и линия проста и ясна.
В процессе отладки понимание принципа цепи будет углублено.

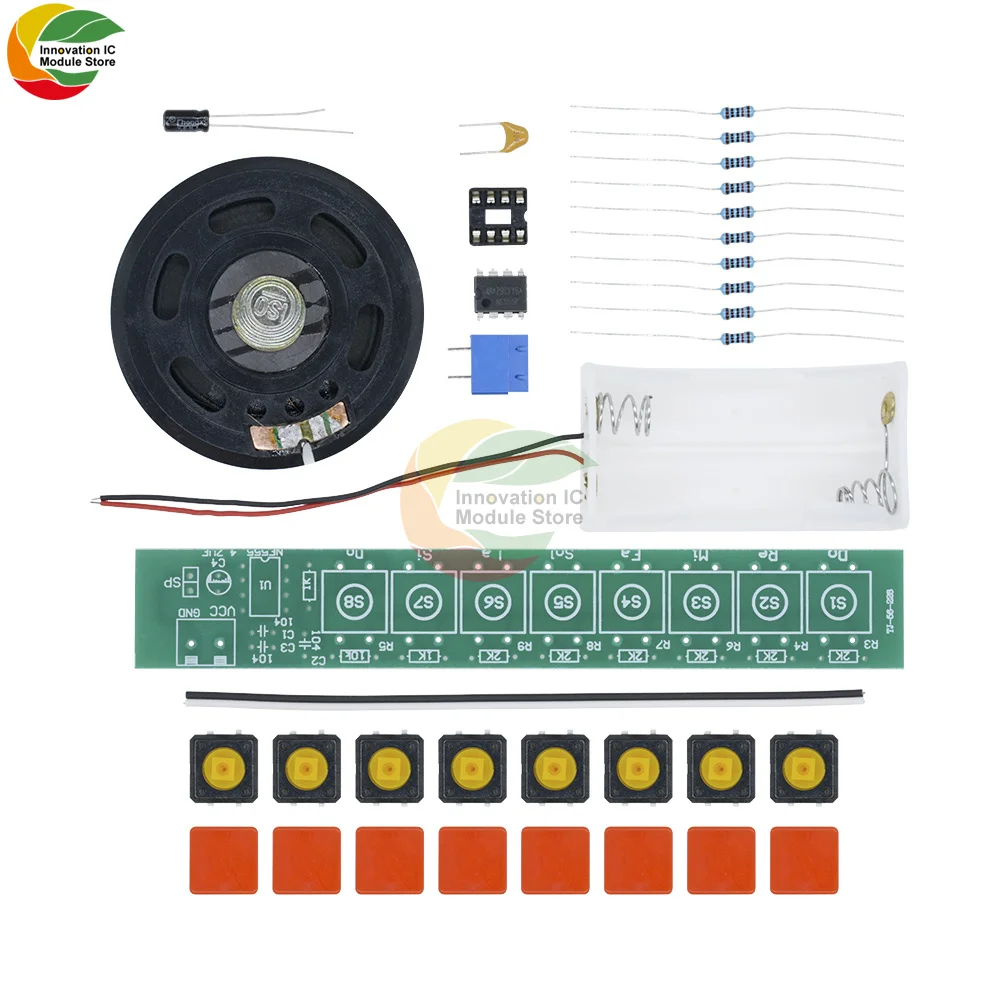

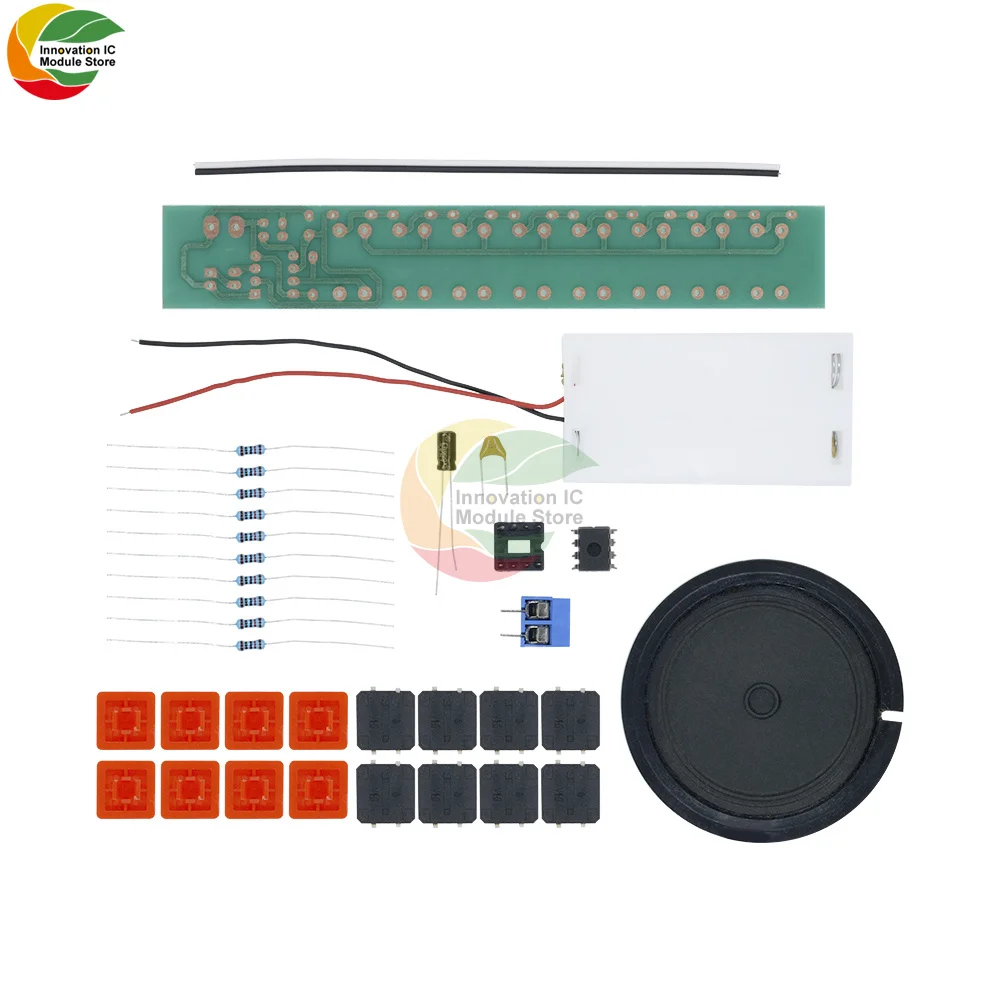

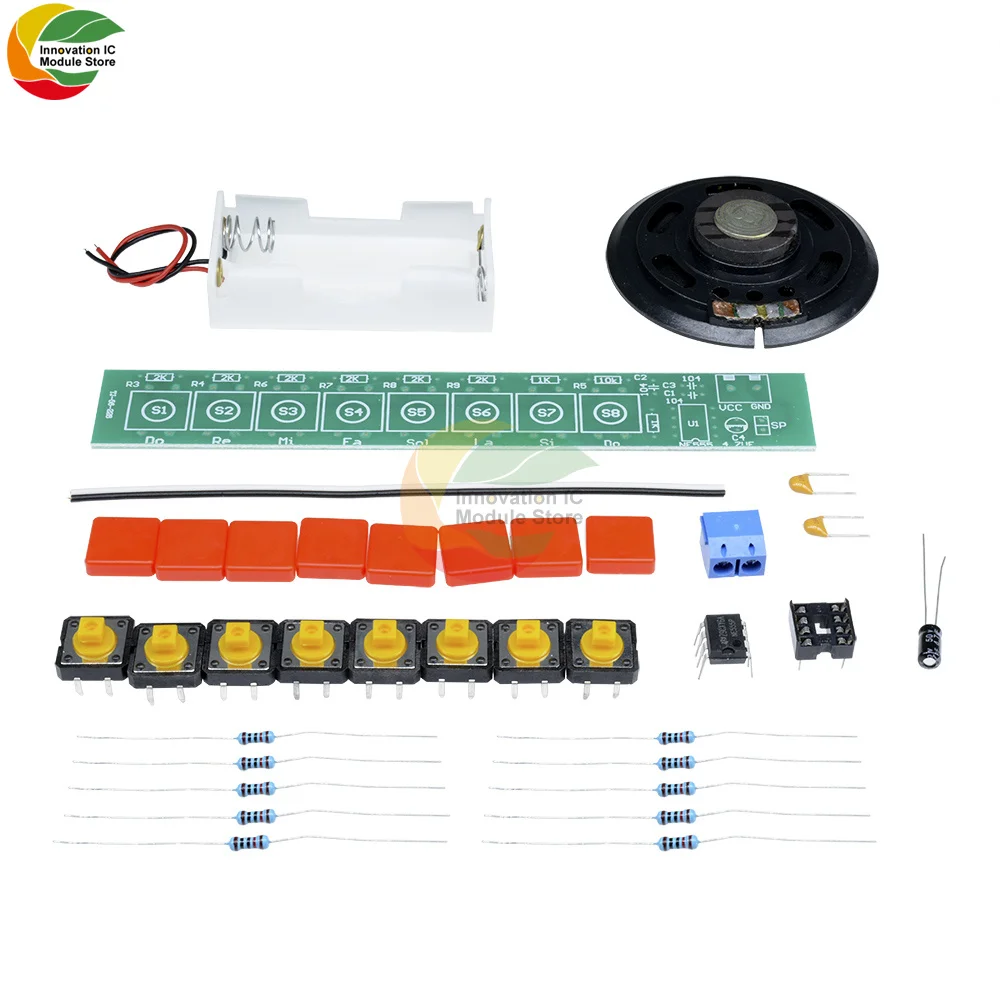

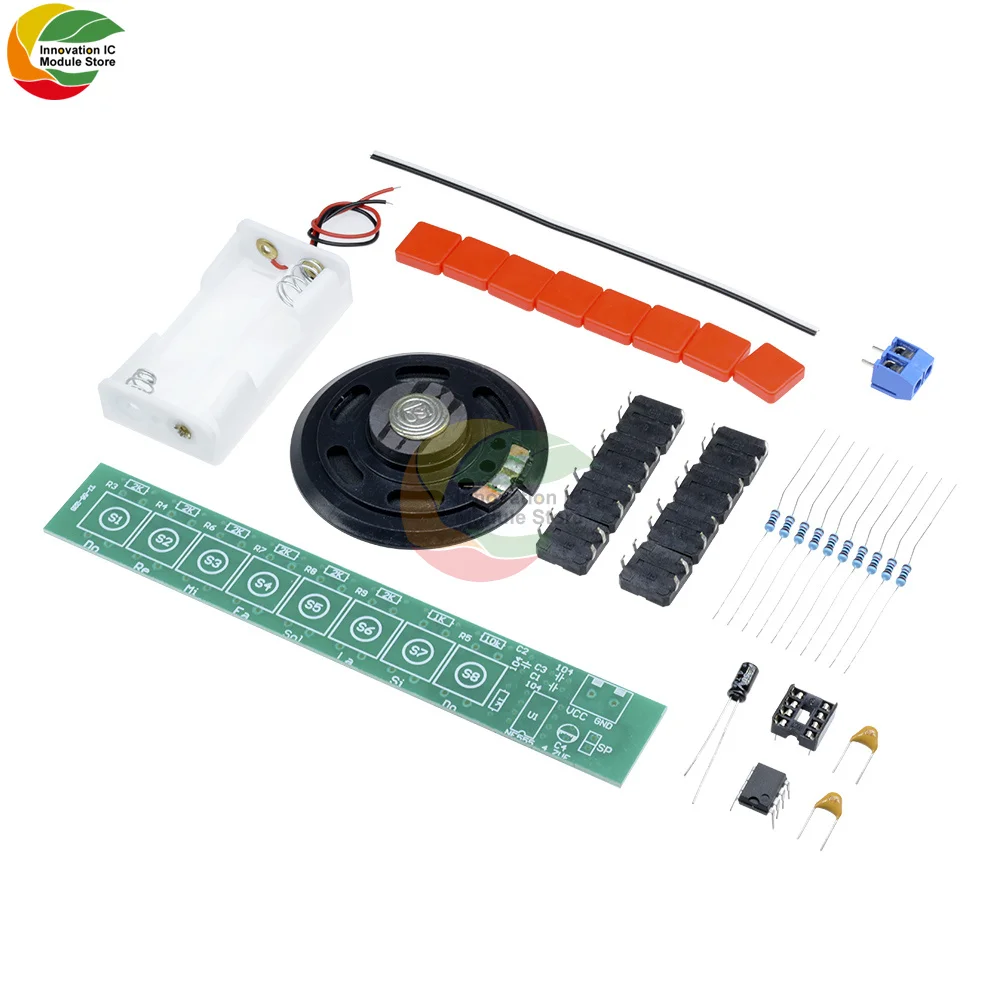

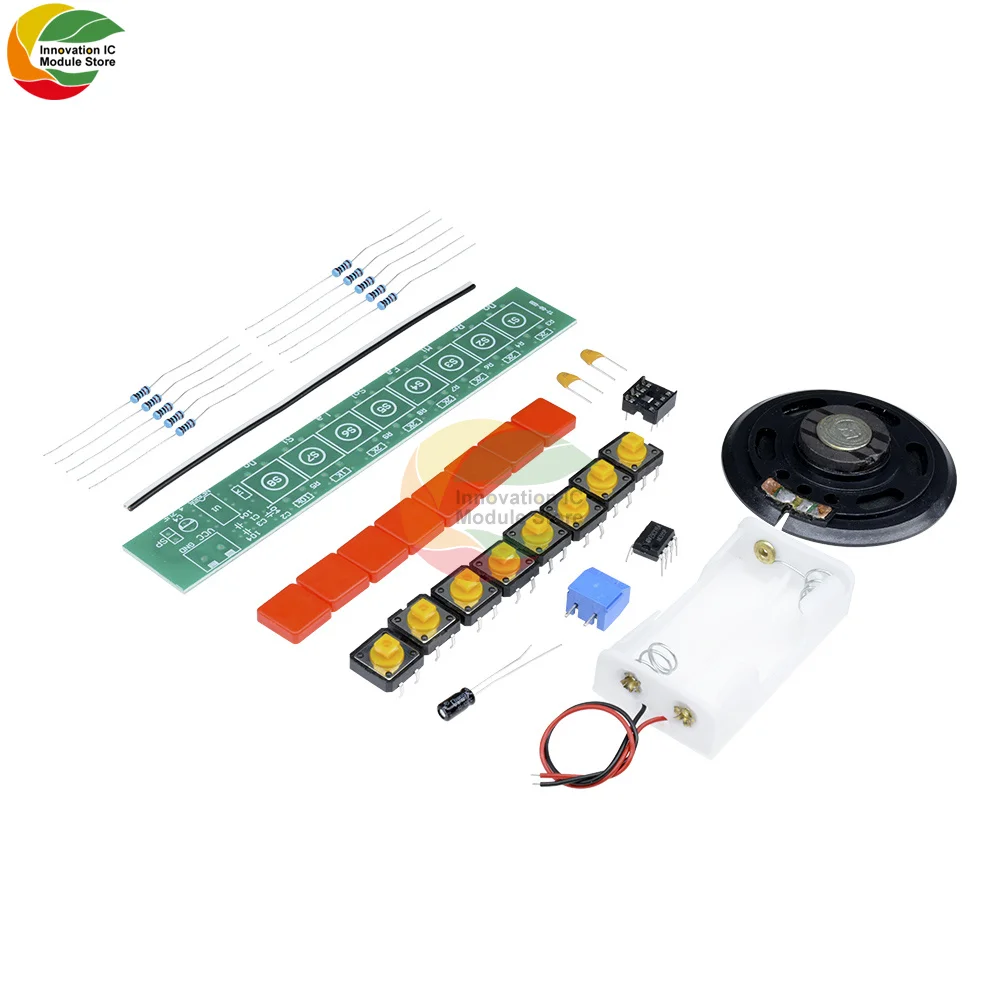

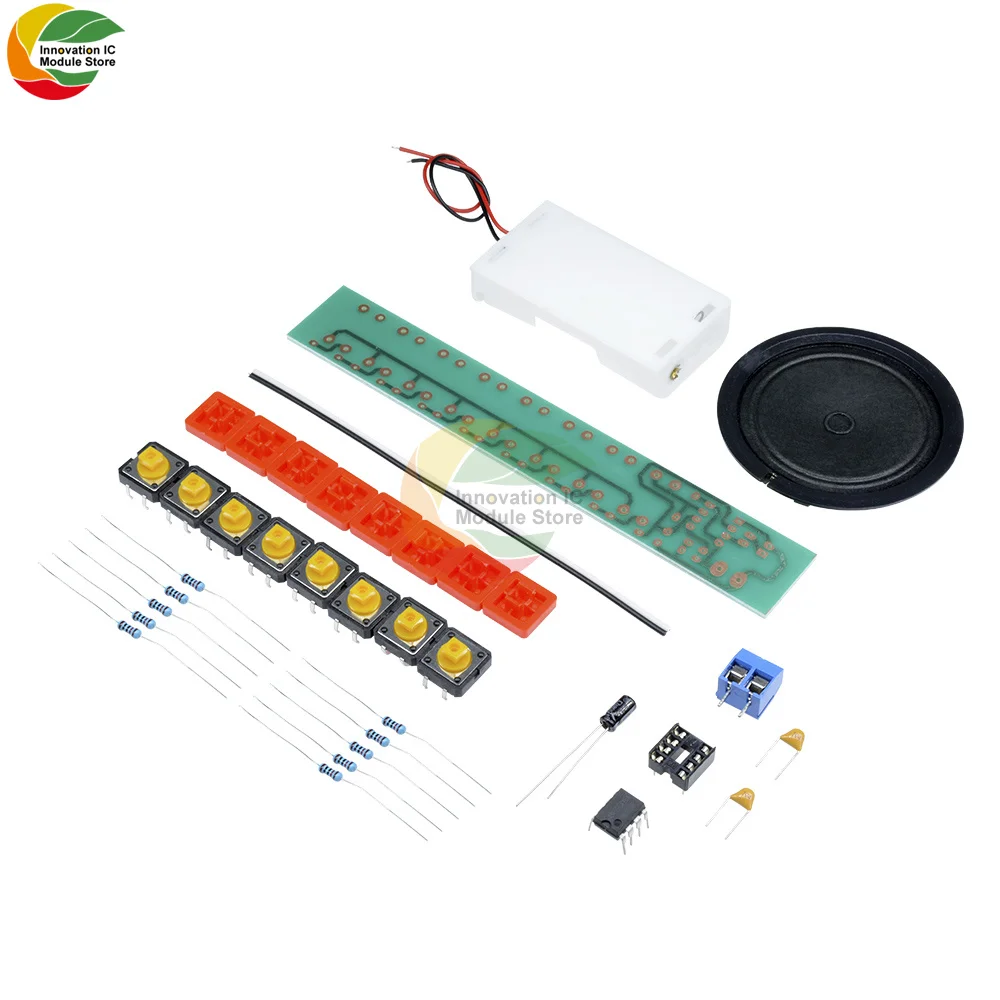

Посылка включает в себя:

Нет.

Название компонента

Маркер PCB

Параметр

Кол-во

1

IC розетка

U1

DIP-8

1

2

NE555

U1

DIP-8

1

3

KF301-2P соединитель

1

4

Электролитический конденсатор

C4

4,7 мкФ

1

5

Конденсатор

C1-C3

0,1 мкФ 104

3

6

Металлический пленочный резистор

R1,R2

1K

2

7

Металлический пленочный резистор

R3,R4,R6-R9

2K

6

8

Металлический пленочный резистор

R5

10K

1

9

Кабель

5 см

2

10

Кнопка

S1-S8

12*12*7,3 мм

8

11

Колпачок для кнопки

8

12

Батарейный блок

АА * 2

1

13

Динамик

SP

8ohm 0,25 Вт (5 см)

1

14

Печатная плата

22*135 мм

1
