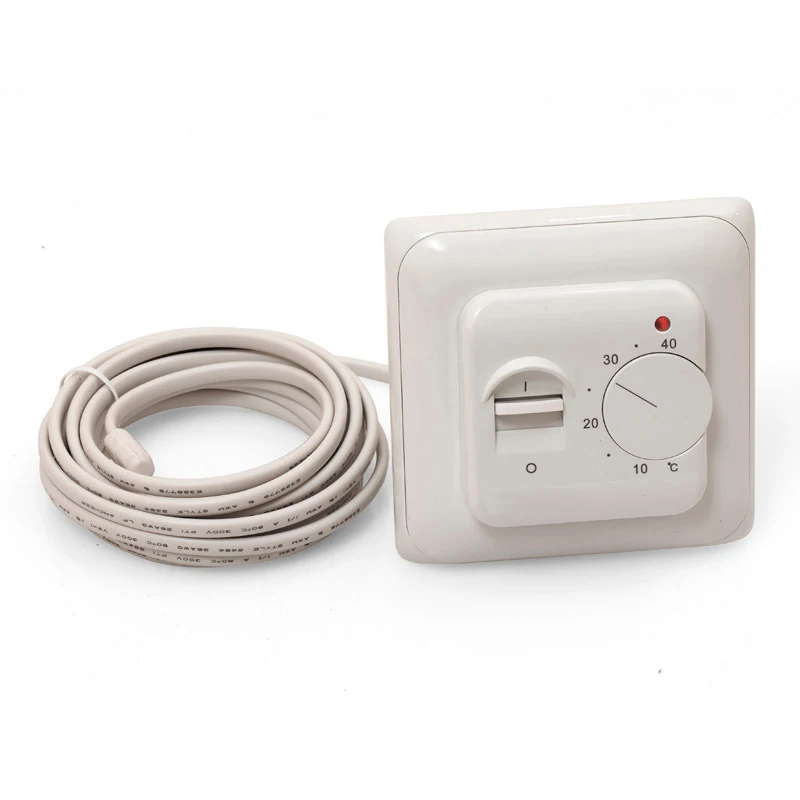

Электронный терморегулятор 70.26 служит для автоматического поддержания температуры теплого пола или греющего потолка, которая задана пользователем. Регулировка параметров допускается в пределах +5 °С/+40 °С. Прибор выпускается в классическом квадратном дизайне корпуса со скругленными углами. На передней панели корпуса удобно расположены светодиодный индикатор работы, ручки управления и механический выключатель.

Выносной температурный датчик пола (NTC, 10 кОм) размещается либо непосредственно в полу, либо, для греющего потолка, на открытой поверхности стены.

Высота установки датчика не должна превышать 1,0–1,2 метра. Сам электронный терморегулятор 70.26 может устанавливаться в стандартную стенную коробку для скрытого монтажа (диаметр 65 мм). Можно также использовать накладной монтаж, для чего потребуется приобрести отдельно специальную коробку.

Особенности терморегулятора 70.26

Терморегулятор 70.26 разработан для использования в системе «теплый пол», поэтому в конструкции прибора не предусмотрен встроенный температурный датчик, только выносной. В системе отопления «греющий потолок» 70.26 можно применять в помещениях с повышенной влажность. Выносной температурный датчик может быть установлен на расстоянии до 3 метров от прибора.

Терморегулятор монтируется за пределами зоны повышенной влажности, а выносной температурный датчик прекрасно справляется с контролем внутренней температуры помещения. Влажная среда никакого воздействия на терморегулятор не оказывает, датчик замеряет температуру, передает ее значение на 70.26, который в свою очередь дает команду на включение или отключение отопительных приборов.

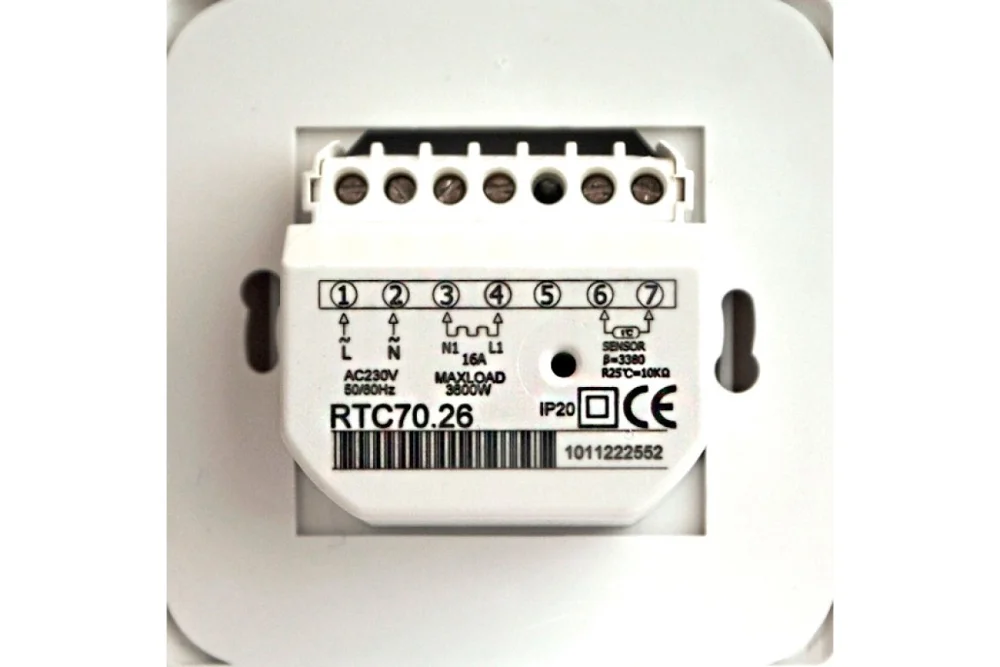

Схема подключения 70.26 для теплого пола.

Внимание!Перед тем как осуществить подключение управляющего прибора, обязательно обратите внимание на расчетную нагрузку системы. Производитель указывает максимальную нагрузку, которую способен выдержать терморегулятор 70.26, в размере16 А. Но это максимальный показатель, поэтому мы рекомендуем в случае, если расчетные параметры работы отопительных приборов будут превышать10 А, отказаться от прямого подключения нагревателей к устройству. В этом случае обязательно включите в схемумодульный контактор.

1. Снимаем ручку регулятора, откручиваем крепежный винт (D) и снимаем крышку. Винт С не трогаем: он служит для регулировки терморегулятора.

2. Используя схему, подключаем провода, устанавливаем устройство в монтажную коробку и фиксируем винтами.

3. Возвращаем на место крышку и ручку регулятора.

Стандартная комплектация 70.26:

терморегулятор – 1 шт.;

датчик температуры – 1 шт.;

провод датчика пола (длиной 3 м) – 1 шт.;

крепежные винты – 2 шт.;

паспорт с инструкцией и схемой подключения– 1 шт.;

упаковка – 1 шт.

Тип терморегулятора – электронный.

Тип монтажа – встраиваемый.

Программируемый режим – нет.

Напряжение, Uном – 220 В, 50 Гц.

Мощность нагрузки, max – 3520 Вт.

Ток нагрузки, max – 16 A.

Потребляемая мощность терморегулятора – 5 Вт.

Диапазон регулирования температуры – 5–40 °С.

Погрешность регулирования – ±0.5 °С.

Встроенный датчик температуры – нет.

Выносной датчик температуры – да (NTC, 10 кОм), длина кабеля 3 м.

Степень защиты – IP 20.

Цвет – белый/кремовый.

Габаритные размеры – 86 х 86 х 50 мм.

Вес брутто – 206 г.

Гарантия – 1 год.

Страна производитель – КНР.
