Ссылка на информацию://docs.ai-thinker.com/2.4g

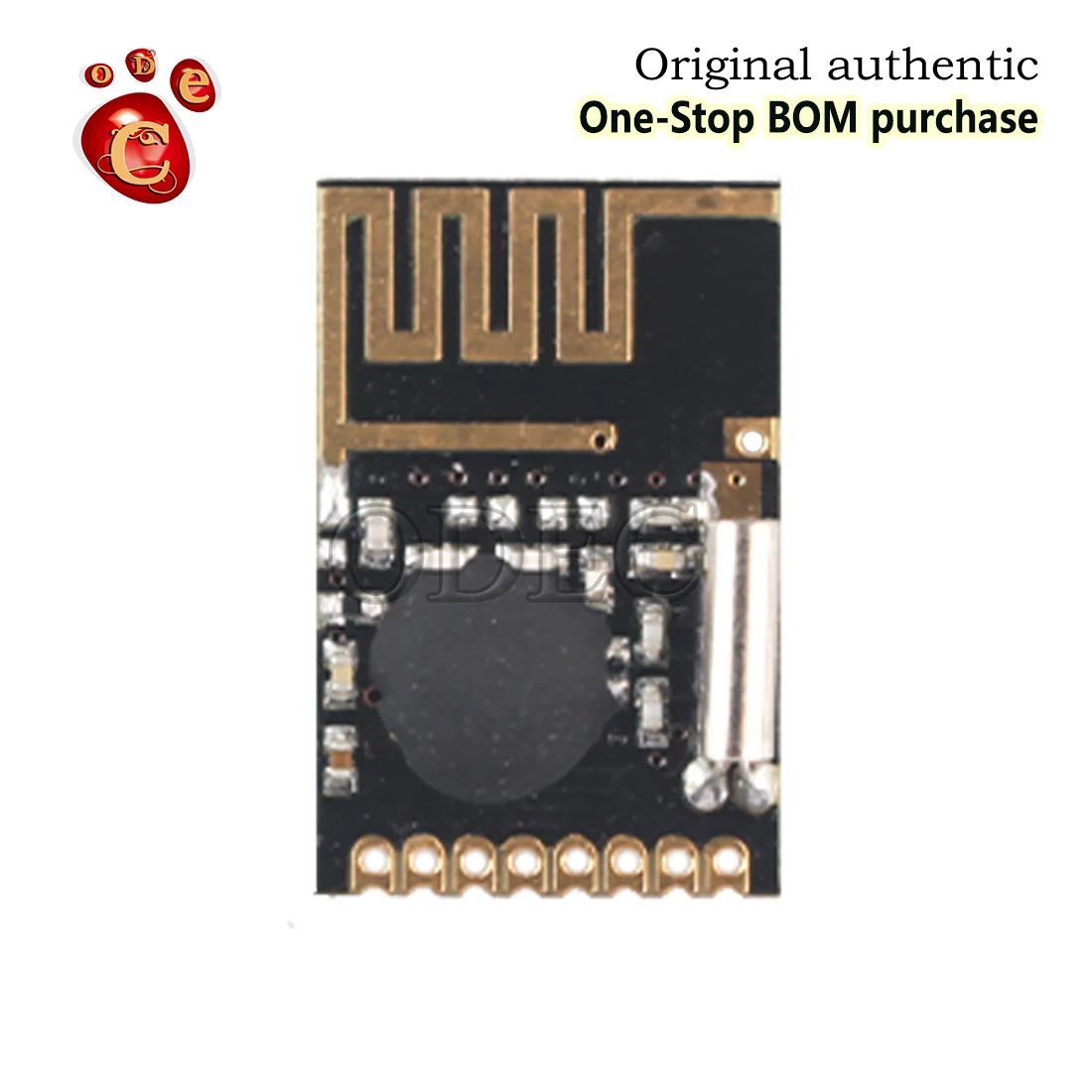

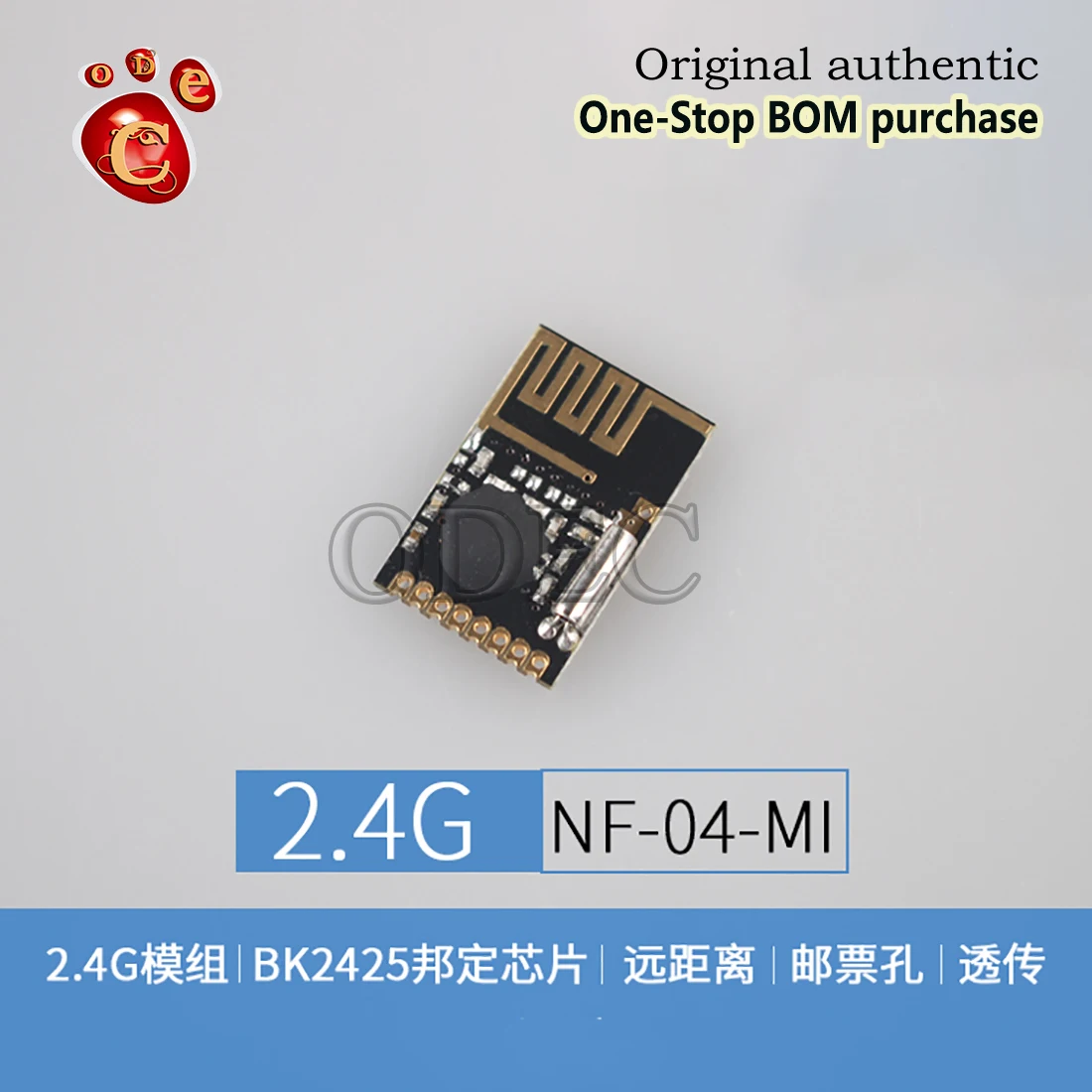

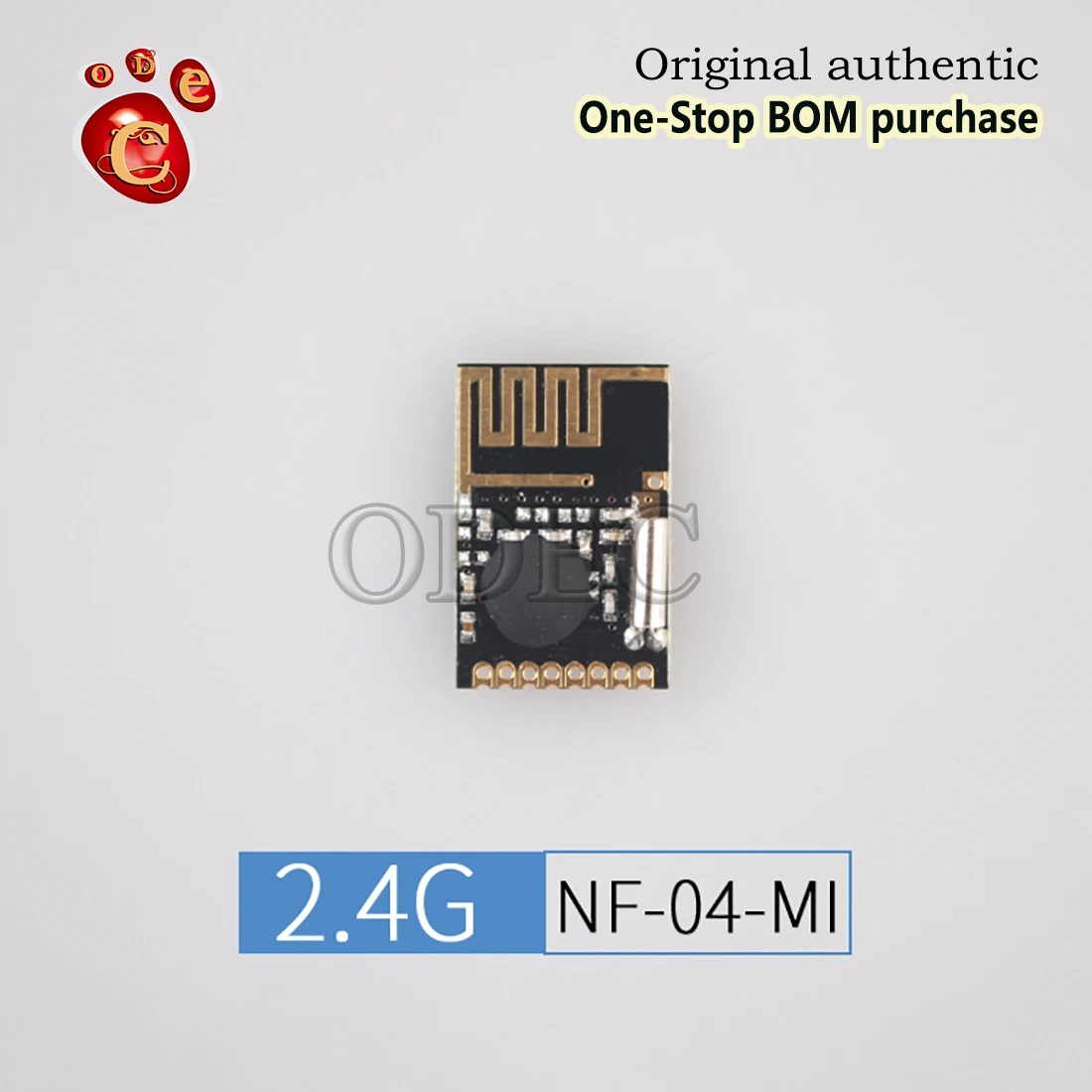

NF-04-MI-это беспроводной модуль 2,4G с технологией штамповочного отверстия, высокой скоростью воздуха (до 2 Мбит/с), с использованием интерфейса SPI, чистого аппаратного модуля с интегрированным трансивером; Высокая стабильность, высокая производительность, хороший спектр тестовых характеристик, малый объем, с использованием всего промышленного класса компонентов. В настоящее время, Он был массовым и доставлен на миллионы уровней и подходит для различных сценариев применения. NF-04-MI можно широко использовать в различных случаях использования в Интернете, подходит для беспроводных ключей и мышей, беспроводного дистанционного управления, оборудования для обнаружения движения, активной RFID, NFC, низкомощный ad-hoc сетевой Беспроводной Датчик Сетевые узлы, И т. Д., является идеальным решением для интернет-приложений вещей. NF-04-MI инкапсулируется с отверстиями для штампов. Он может быть быстро подключен к существующим продуктам, будь то для обучения или массового производства, и очень прост в использовании.

• Супер-маленький размер упаковки, штамп отверстие, встроенный 2,4G антенна, компактный размер, простота в использовании

• Поддержка 6-канального приема данных

• Поддержка GFSK/FSK и других общих режимов модуляции

• Поддержка скорости передачи данных 2 Мбит/с/1 Мбит/с/250 кбит/с

• Несколько частотных точек:

• LDO с внутренней интеграцией высокого PSR

• Широкий диапазон источника питания Диапазон напряжения: 1,9 ~ 3,6 V

• Средний ток передачи не превышает 110 мА

• Восприимчивость: -96dBm @ 250 кбит/с • Максимальная мощность передачи:

• BK2425 интегрирует все высокоскоростные части обработки сигналов, связанные с протоколом RF, такие как: интерфейс SPI BK2425 может быть соединен с аппаратным SPI портом SCM или смоделирован с портом ввода/вывода SCM. Внутренний FIFO может взаимодействовать со всеми видами высокоскоростных микропроцессоров, что удобно для использования недорогих SCM.

• Простота разработки: поскольку Соединительный слой полностью интегрирован в модуль, его очень легко разработать. Функция автоматической повторной отправки, автоматическое обнаружение и повторная отправка утерянных пакетов, время повторной отправки и время повторной отправки могут управляться программным обеспечением для автоматического хранения функции автоматического ответа на пакеты, которые не получили сигнал ответа. После получения действительных данных модуль автоматически отправит сигнал ответа. Программирование должно быть оператором обнаружения встроенного оборудования CRC обнаружения ошибок и фиксированной частоты обнаружения точки для многоточечного управления адресом связи функция обнаружения ошибок передачи пакета может быть использована для счетчика и настройки частоты перевозчика В то же время все адреса получателя, Можно выборочно открывать приемные каналы, Стандартный интервал между отверстиями 1,27 мм, выгодно для встроенного приложения.

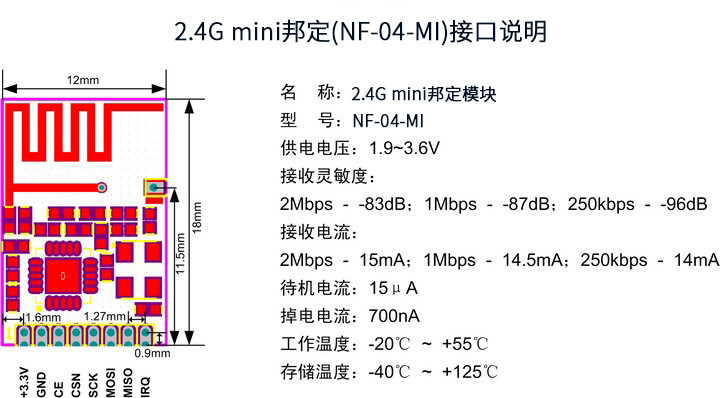

序号

名称

方向

用途

1

VCC

-

供电电源,必须2,0 ~ 3,6 В之间

2

GND

-

地线,连接到电源参考地

3

CE

Стальная проволока

模块控制引脚

4

CSN

Стальная проволока

模块片选引脚,用于开始一个SPI通信

5

SCK

Стальная проволока

模块SPI总线时钟

6

MOSI

Стальная проволока

模块SPI数据输入引脚

7

MISO

Стальная проволока

模块SPI数据输出引脚

8

IRQ

Стальная проволока

模块中断信号输出,低电平有效

Тип Модуля

NF-04-MI

Посылка

邮票孔

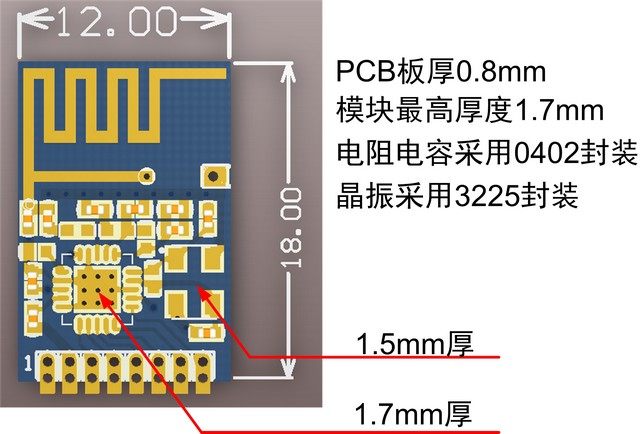

Размер

18*12 мм

КоммуникацияИнтерфейс

SPI(最高速率可达 10 Мбит/с)

Скорость воздуха

250k ~ 2 Мбит/с 3 (250 кбит/с, 1 Мбит/с, 2 Мбит/с)

СпектральныйДиапазон

2400 МГц ~ 2525MHz 可调,1MHz 步进

Форма Антенны

板载PCB天线,增益 2dBi

ПереданоМощность

7dBm

ПолучитьЧувствительность

-96dBm @ 250 кбит/с

СреднееТок

发射电流:25mA(7dBm)

接收电流:15mA(2 Мбит/с)

关断电流 1.0uA(Shutdown模式)

Объем поставок

1,9 ~ 3,6 V,典型值 3,3 V

Операционная системаТемпература

-20 ℃ ~ 85 ℃

ХранениеОкружающая среда

-20℃~ 90℃, < 90% RH
