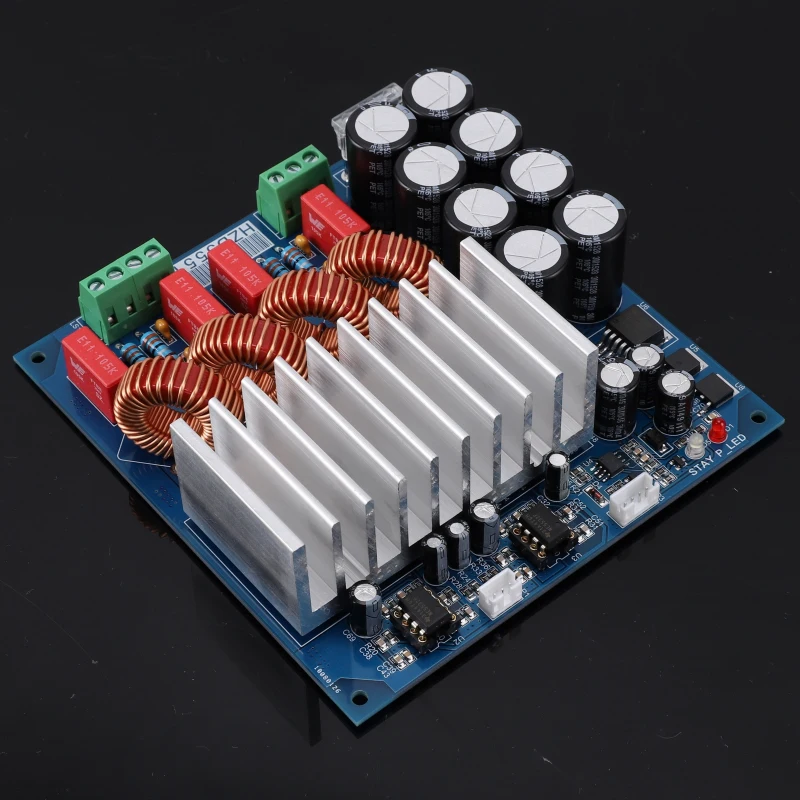

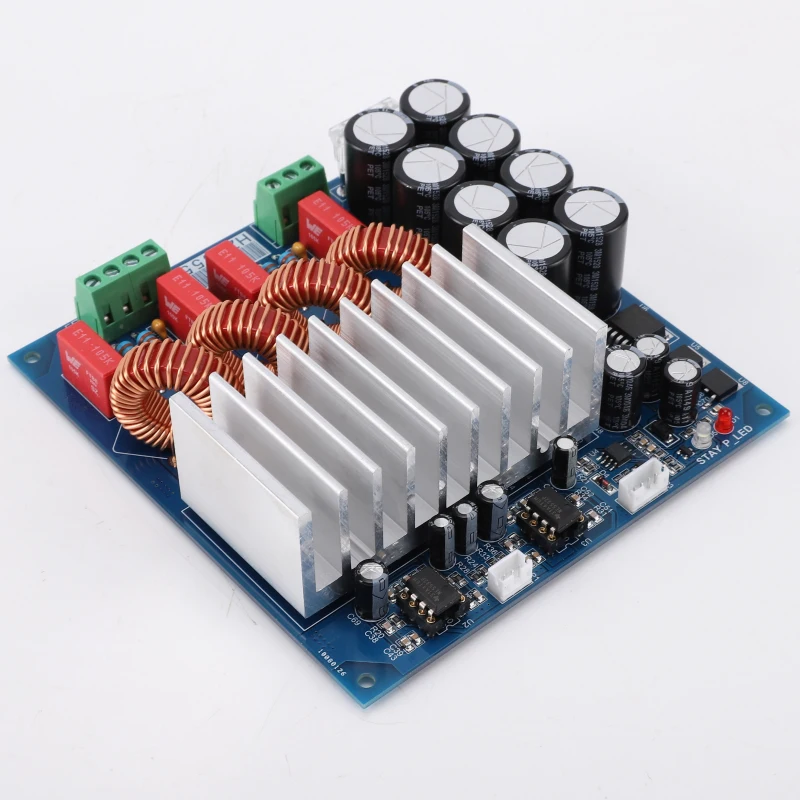

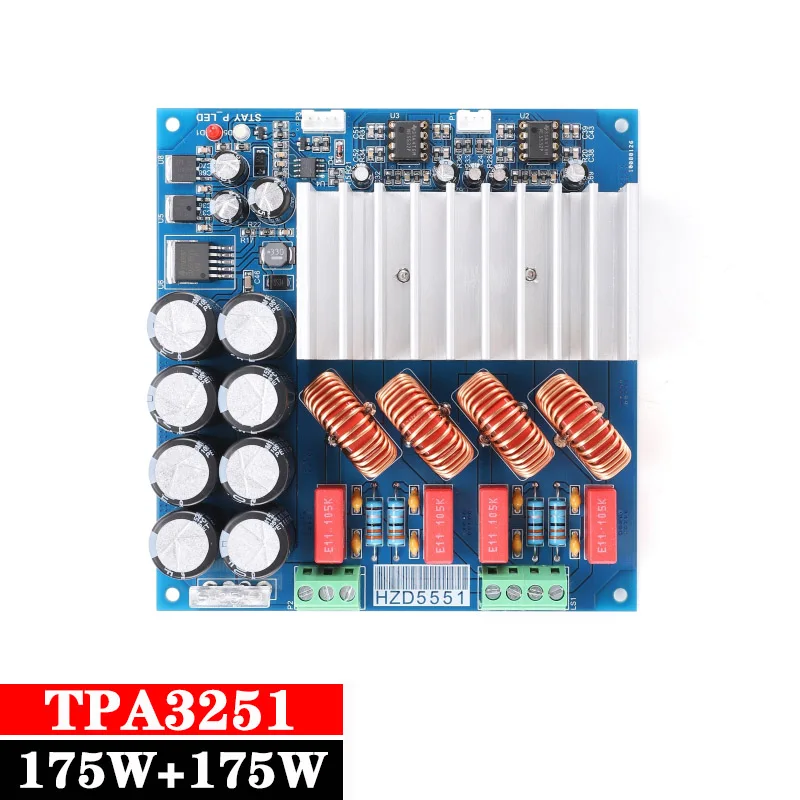

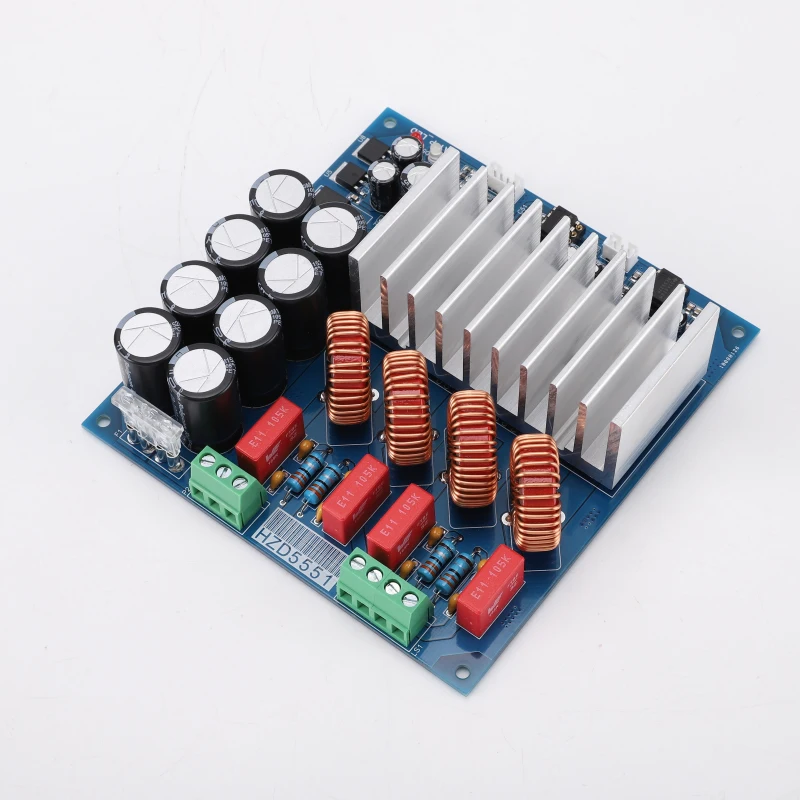

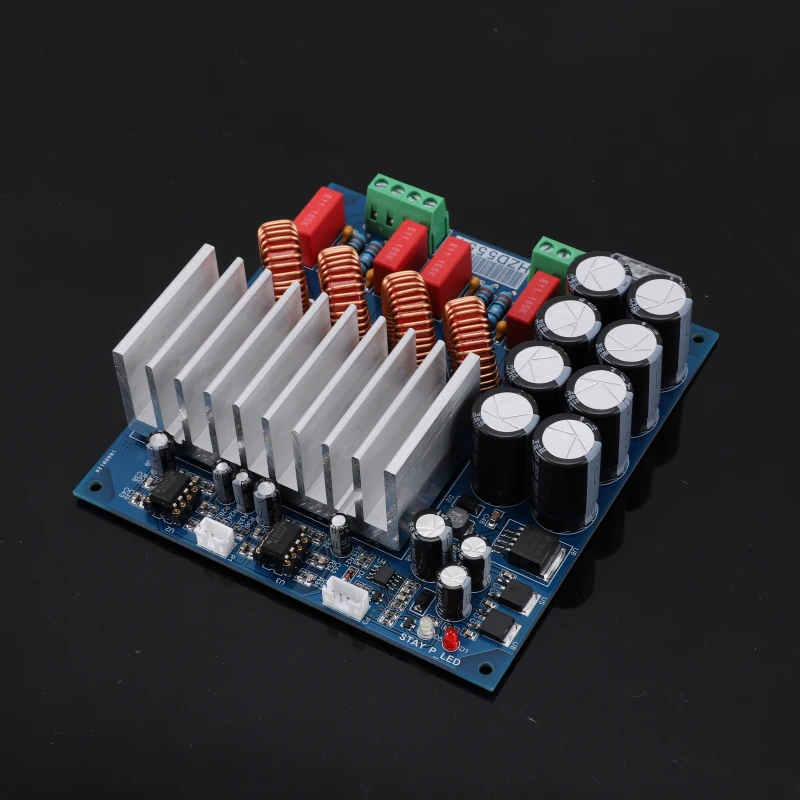

Плата цифрового усилителя мощности HIFI TPA3251 двухканальный усилитель звука класса

Плата цифрового усилителя мощности HIFI TPA3251 двухканальный усилитель звука класса

Информация о продукте

Чип ядра: TPA3251 Режим питания: 22 в-35 В рекомендуется между одним входом постоянного тока DC17 DC36-DC36V Тип усилителя мощности: Класс D Частотный диапазон отклика: 20 Гц-20 кГц Отношение сигнал-шум (SNR): >11ldB Дизайн усилителя: двухканальный стерео 20 аудио усилитель Выходная мощность: RL = 175W49.RL = 220W39.THD + N = 10% RL = 140W49.RL = 175W.HD + N = 1% Сопротивление нагрузки: 39-89 Бесшумное управление: поддержка. Высокоуровневый mute MMUTE также является резервным портом всей машины Вспомогательный источник питания: Да. Плата усилителя мощности выводит напряжение постоянного тока a + 9 В для облегчения использования внешнего оборудования Размер изделия: 117*122*5 мм Доставка и распределение: 1 плата регулировки громкости * 1,2 четыре медных винта и гайки * 1 3 гайки потенциометра * 14 аудио входной линии * 2,5 Электростатическая упаковка мешка

Инструкции по использованию

1: Плата усилителя мощности может использоваться непосредственно в качестве чистого усилителя мощности. Просто подключите источник питания, колонки и источник звука При использовании в качестве чистого усилителя мощности не забудьте подключить регулятор громкости к плате усилителя мощности. Регулятор громкости контролирует размер. Выходной терминал платы управления (выход) и платы усилителя мощности Аналоговый аудио вход порт белая розетка 3P Док Лучше использовать в качестве чистого пост-усилителя. Добавьте доску или оборудование для настройки. Плата усилителя При использовании в качестве чистого заднего этапа, вы можете удалить регулятор громкости. Аудиовход платы усилителя мощности Подключите к выходному терминалу передней платы или тюнинговому устройству. Громкость контролируется передней панелью или устройством настройки 2: Плата усилителя мощности поставляется с задержка загрузки запуска (5 секунд), что очень хорошо и полностью устранено Включение обеспечивает звук удара. 5 секунд после включения питания плата усилителя мощности запускается нормально, затем белый индикатор светильник Горит. Усилитель мощности входит в нормальное рабочее состояние 3: выходной терминал напряжения постоянного тока A + 9 В поддерживается во время проектирования платы усилителя мощности. Это напряжение может быть внешним Подключен к оборудованию. Но рекомендуется использовать с осторожностью. Если это напряжение не используется должным образом, это повлияет на усилитель Плата оказывает общее воздействие. Если используется для подключения к декодерной плате или bluetooth-устройствам или MP3 аудио Не забудьте добавить цепь изоляции к оборудованию, чтобы избежать шума. Рекомендуется не превышать ток 500 мА Плата усилителя мощности имеет свой собственный порт управления отключением звука. Это также режим ожидания платы усилителя мощности. Не беспокойтесь о плате усилителя мощности во время нормального использования. Если вы входите один в/отключите порт Напряжение Плата усилителя мощности между 1v-15V (высокий уровень) постоянного напряжения войдет В режиме отключения звука (в режиме ожидания) Дайте ему низкий уровень 0 В) или не подключитесь. Плата усилителя мощности входит в состояние усиления

Выходная мощность: динамик Четыре линии выходной мощности должны быть подключены отдельно Инструкции по питанию постоянного тока Источник питания постоянного тока: один вход постоянного тока. Между DC17V-DC36V. Рекомендуется DC22V-DC35V Нужен мощный выходной ток питания не может быть менее 10А/DC35V Мощность может быть преобразована самостоятельно
