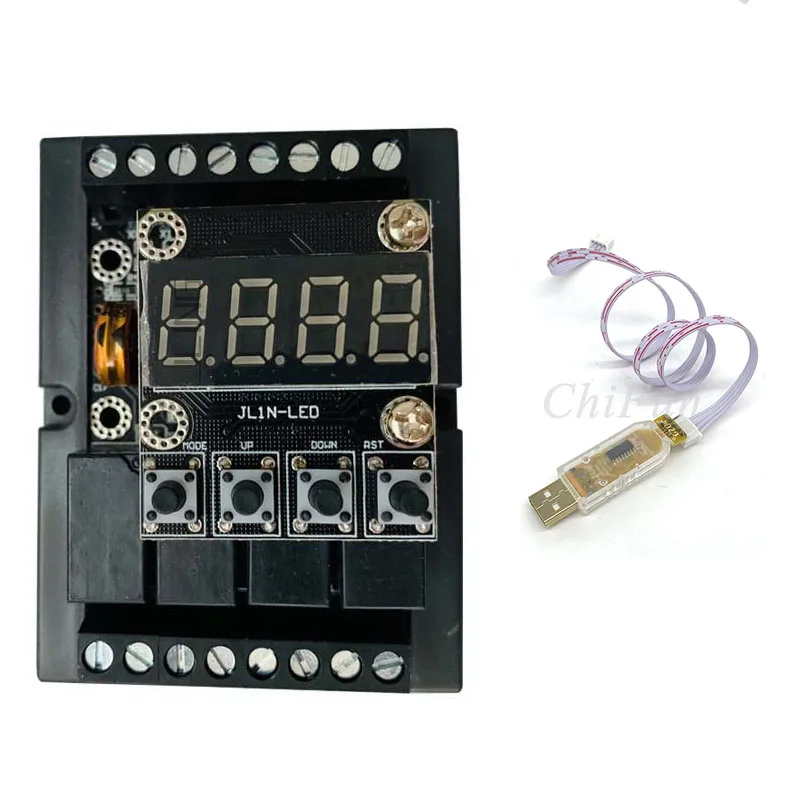

Промышленная плата управления PLC цифровая трубчатая машина FX1N 10MR 1AD1DA 6 входов 4

Промышленная плата управления PLC цифровая трубчатая машина FX1N 10MR 1AD1DA 6 входов 4

6 вход переменного тока, 4 точки открытый коллектор outputWide напряжение питающей сети 10-28VDC

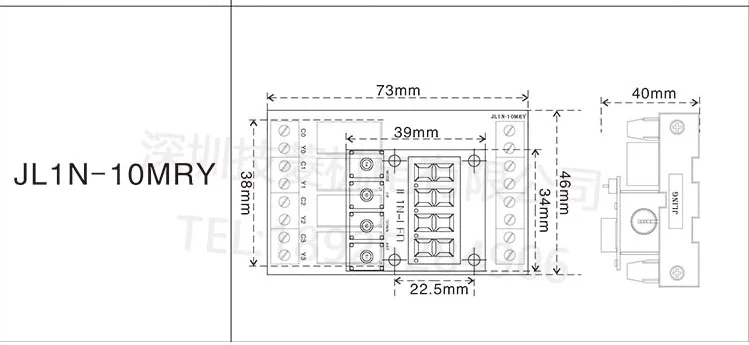

Размеры: Длина X Ширина X высота: 36X73X20 мм

Преимущества использования ПЛК Плат:

1. Удобство программирования, клиенты могут научиться каждый день

2 многоразовые

3 Высокая стабильность

4 легко расширить

История самого маленького объема, самый дешевый дисплей и Входные параметры панели дисплея, функции как сенсорный экран, сенсорный экран является еще одним преимуществом по сравнению с большим является плата без программирования, цифровой дисплей и Входные параметры могут быть установлены.

1 a мощность всегда будет отображать значение в режиме регистрации данных D0, пользователь может быть использован в PLC ladder diagram MOV D D0 команда, чтобы изменить значение D0 может отображать значение различных регистров данных.

2 когда вы нажимаете кнопку MODE в течение 3 секунд слева от десятичной точки, светильник будет включен в модель регистра данных регулировки, затем через две кнопки на правой стороне Увеличьте или Уменьшите значение, чтобы настроить для настройки номера регистра данных, Например, D128 будет установлен до 100 в темпе 128.

3 нажмите кнопку MODE 3 секунды на правой стороне десятичной точки, светильник будет погружен в шаг регулировки выбранной модели значений регистра данных, то же самое через две кнопки на правой стороне увеличения или уменьшения значения, чтобы отрегулировать значения регистра данных, Например, D128 будет установлен на 100, в этом шаге 100

4 при нажатии кнопки MODE в течение 3 секунд, затем введите шаблон значения в регистр данных D0.

Умывальная заключаются в следующем:

Регистр данных был отображен в режиме значений D0, D2, может быть отображен на плате после того, как MODEThree buttonsUP, DOWN, RST control 3 промежуточное реле M, соответствующее следующему:

RST клавишный пресс, M173 проводящий RST клавишный релиз, M173 разъединение

Вниз нажатие кнопки, M172 проводящий ключ релиз, M172 отключение

Нажатие кнопки вверх, M171 релиз проводящего ключа, отключение M171

Эквивалент увеличения на 3 кнопки, вы можете использовать экранную панель на 3 кнопках, используемых при использовании кнопки, например, клавиша вверх, используемая для запуска двигателя вниз, используется для остановки двигателя, работающего на RST, который используется для подсчета очищенного.

1. Интегрированная, систематическая обработка от помех, схема электропитания через дизайн нескольких анти-помех, не опасаясь всех видов неблагоприятных электромагнитных помех рабочей среды.

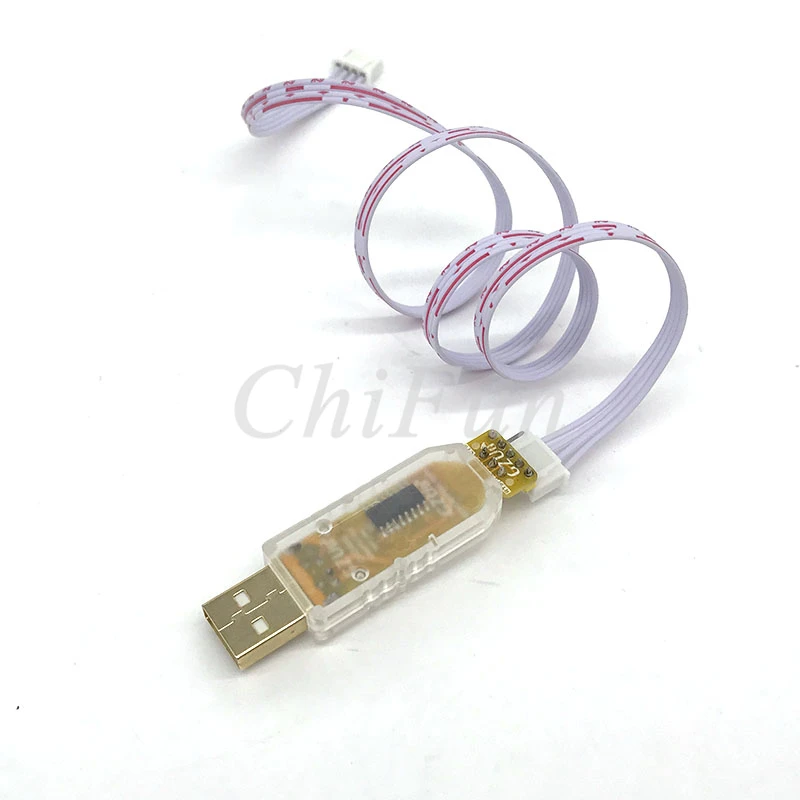

Программное обеспечение TwoUsing powerful32Bit speedARMnucleusCPUprogrammingFXGPWINorGX разработчикПрограммирование

Can downloaddebuggingMonitor

(Нет преобразования программного обеспечения, и regularplcзагрузите то же самое)

Область применения:Быть гибким для использования в случаях автоматического контроля различных отраслей промышленности, таких как металлургия, химическая промышленность, промышленное контрольное оборудование, пластмассы, текстиль, продукты питания, строительные материалы, упаковка, печать, столярные изделия, центральная система кондиционирования воздуха, оборудование для защиты окружающей среды и одно оборудование для контроля процесса и другие отрасли в производстве машин, Промышленная производственная линия, все виды станков.

SixThis плата управления10VDC-24VDCУниформа можетИсточник питания, выберите тип для FX1N. Вход: X0-X5 в общей сложности 6 точек, выход: Y0-Y3 в общей сложности 4 точки. Максимальная емкость памяти: 2000 шаговДоска была распылена тремя стойкими красками, лучше адаптирована к сложной среде применения

Функция модуля:

Этот модуль является программируемым управлением, может достичь тысяч функций, стабильных и надежных рабочих характеристик, встроенного таймера watchdog, чтобы гарантировать, что модуль в течение длительного времени работает!

Некоторые общие особенности показаны следующим образом:

Включите источник питания, реле 1 закрыто в течение N секунд, а затем отсоедините реле 2 в течение N секунд.

Когда источник питания включен, реле 1 выключено через N секунд, а затем реле 2 закрыто в течение N секунд, а затем выключено.

Источник питания включен, реле 1, 2 не имеет действий, когда сигнал или кнопка запуска, реле 1 секунды после N закрыто; Затем 2 секунды после N реле закрыто, до следующего триггера Повторите одно и то же действие.

Через сигнал 1, 2 программирование, может быть достигнуто на реле 1 и 2 произвольного управления.

Когда сигнал 1 имеет сигнал, реле 1 закрыто, реле 2 Отключено; Когда сигнал 2 имеет сигнал, реле 1 выключено, И реле 2 закрыто.

Может быть подключен к сигналу датчика, таким как PNP/NPN, программирование сигнала датчика, для достижения произвольного управления реле.

Когда сигнал 1 срабатывает, реле 1 управляется, и когда сигнал 2 срабатывает, реле управления контролируется реле.

Включите источник питания, Управляйте двигателем, поворачивая N секунды, а затем поверните N секунды, затем цикл.

Когда сигнал 1 имеет сигнал, двигатель Управляется для вращения; Когда сигнал 2 имеет сигнал, двигатель перевернут.

Это лишь некоторые примеры, модули могут достичь гораздо больше, чем эти функции

Размеры: Длина X Ширина X высота: 36X73X20 мм.

Функция эквивалентна сенсорному экрану. Еще одно преимущество по сравнению с сенсорным экраном заключается в том, что плата может отображать номера и Входные параметры без программирования.

1. Режим значений для Регистра данных D0 и D2 (нижняя строка отображает D0, верхняя строка отображает D2) всегда будет отображаться, как только питание включено. Пользователь может использовать MOV D? Инструкции D0 для изменения значения D0 в схеме лестницы ПЛК для отображения различных данных. Стоимость регистра.

2. При нажатии на кнопку MODE в течение 1 секунды, запятой с левой стороны будет светильник, и вы войдете в режим регулировки данных регистрационный номер. В это время Используйте две кнопки справа, чтобы увеличить или уменьшить значение, чтобы отрегулировать номер регистра данных для корректировки. Если вы хотите установить D128 на 100, настройте его на 128 на этом шаге.

3. Нажмите кнопку MODE снова в течение 1 секунды, Десятичная точка справа включит светильник, и вы войдете в режим регулировки значения регистра данных, выбранного на предыдущем шаге, А также увеличить или уменьшить значение через две кнопки справа, чтобы отрегулировать значение регистра данных. Значение, если вы хотите установить D128 до 100, настройте его на 100 в этом шаге

4. Когда вы нажимаете кнопку MODE в течение 1 секунды, он войдет в режим значений для отображения регистраторов данных D0 и D2 (нижняя строка показывает D0, верхняя строка показывает D2).

Примечание: чтобы сделать значение регистра данных выключенным и сохранить, диапазон регистра данных должен быть добавлен следующие функции в D128-D5029: В режиме отображения значения регистра данных D0 и D2 вы можете использовать три следующих режима на панели дисплея нажмите вверх, Вниз, RST для управления 3 промежуточных реле M,

Соответствие следующим образом: нажмите клавишу UP, затем M171 включен, и Кнопка UP выпущена, и M171 выключен.

При нажатии кнопки вниз, M172 включен. Когда кнопка «вниз» выпущена, M172 выключен.

Когда кнопка RST нажата, M173 включен. Когда RST ключ выпущен, M173 выключен.

Это эквивалентно Добавлению 3 кнопок. Вы можете использовать 3 кнопки на панели дисплея в качестве кнопок. Например, кнопка вверх используется для запуска двигателя. Вниз используется для остановки двигателя. RST используется для сброса количества.

Примечание: нижний ряд цифровых трубок используется для отображения значения D0. Значение D1 используется для определения положения десятичной точки.

Когда D1 = 0, Десятичная точка не отображается

Когда D1 = 1, отображает 1 десятичную точку

Когда D1 = 2, отображение 2 точек отображения

Верхний ряд цифровых трубок используется для отображения значения D2. Значение D3 используется для определения положения десятичной точки.

Когда D3 = 0, Десятичная точка не отображается

Когда D3 = 1, отображение 1 десятичного знака

Когда D3 = 2, отображает 2 десятичных знака и так далее

Советы: диапазон сохранения отключения питания в регистраторе данных ПЛК-это регистр данных после D128. Если вы хотите выключить регистратор данных до D128, добавьте два предложения в начале схемы лестницы, например: вы хотите, чтобы регистрация данных D1 отключение питания, затем добавьте следующие два предложения D1 в начале схемы лестницы для удержания выключения.

Примечание: Эта ПЛК-плата имеет один встроенный AD (0-10 В) и один DA (0-3,3 В). Добавление платы расширения и изменение значения D5080 могут стать 2AD (0-10 В) или 2DA (0-10 в).
