ЧПУ Mach3 USB 4-осевой комплект 1 шт. mach3 4-осевая Стандартная карта контроллера

ЧПУ Mach3 USB 4-осевой комплект 1 шт. mach3 4-осевая Стандартная карта контроллера

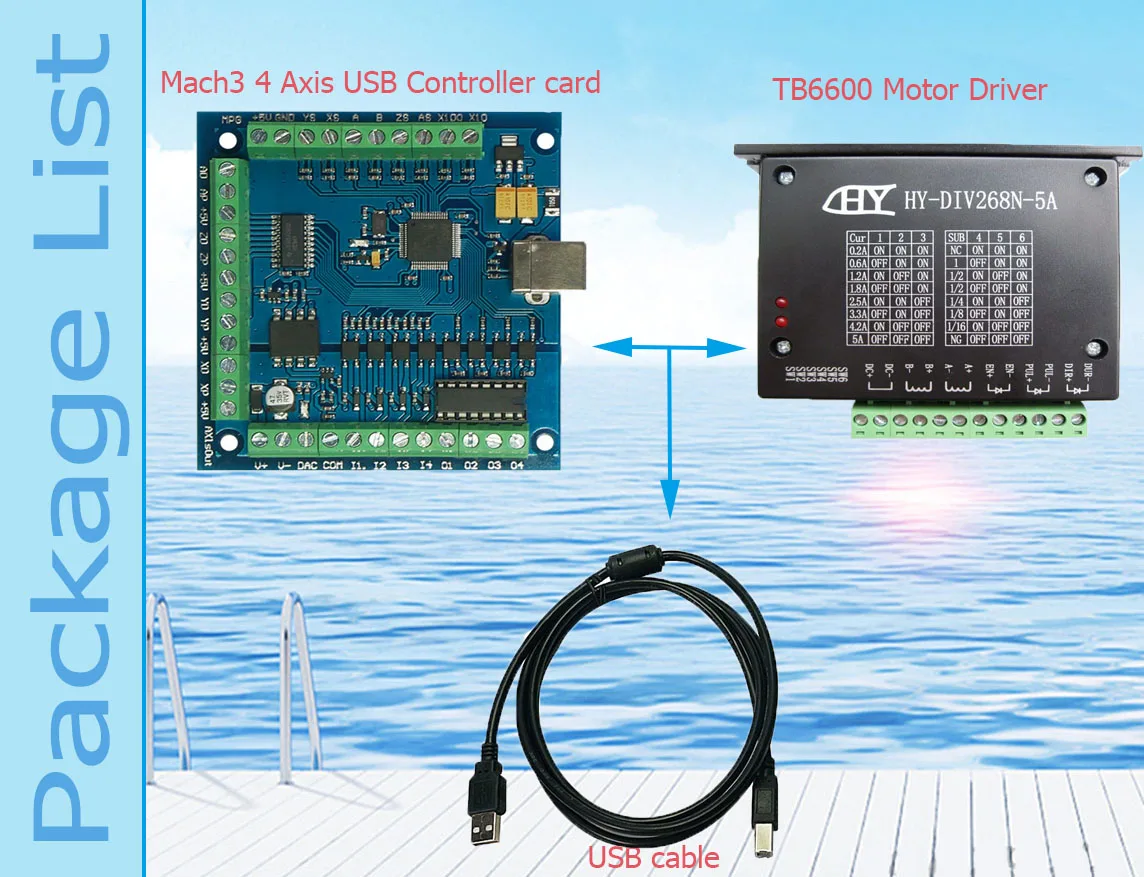

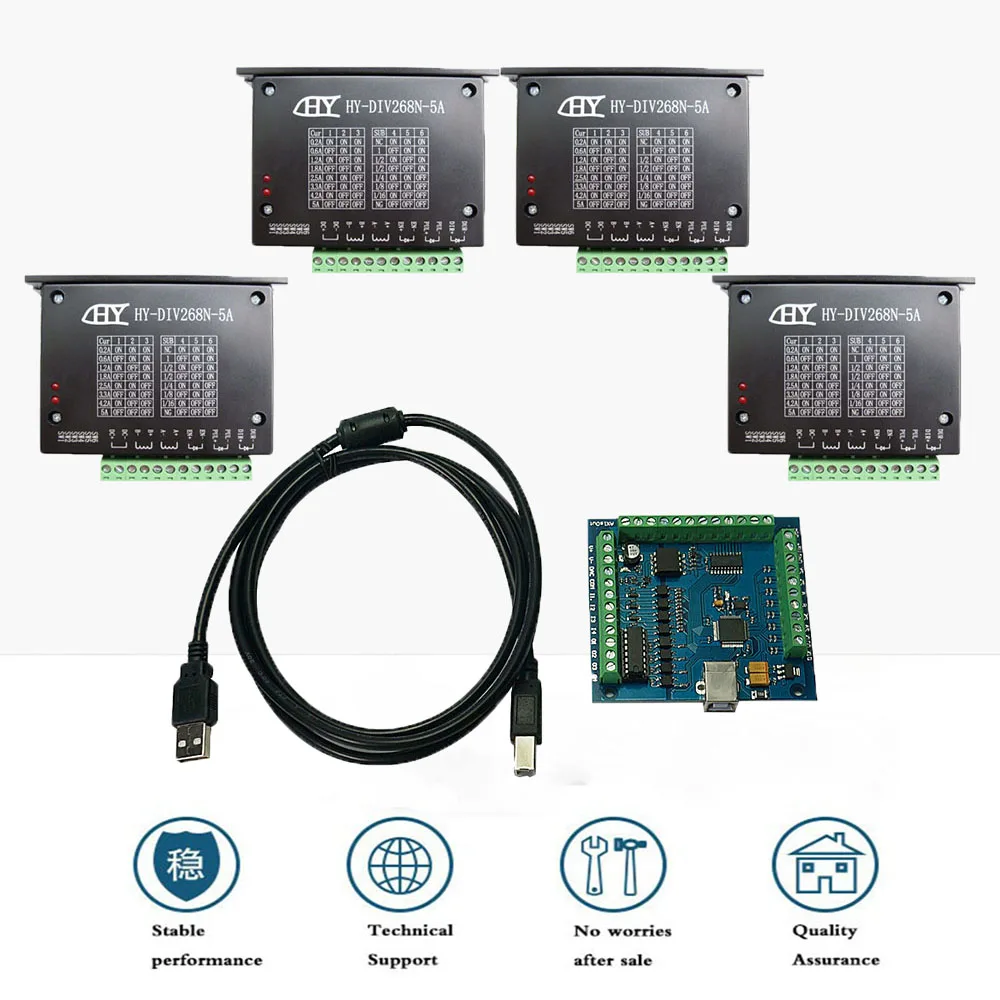

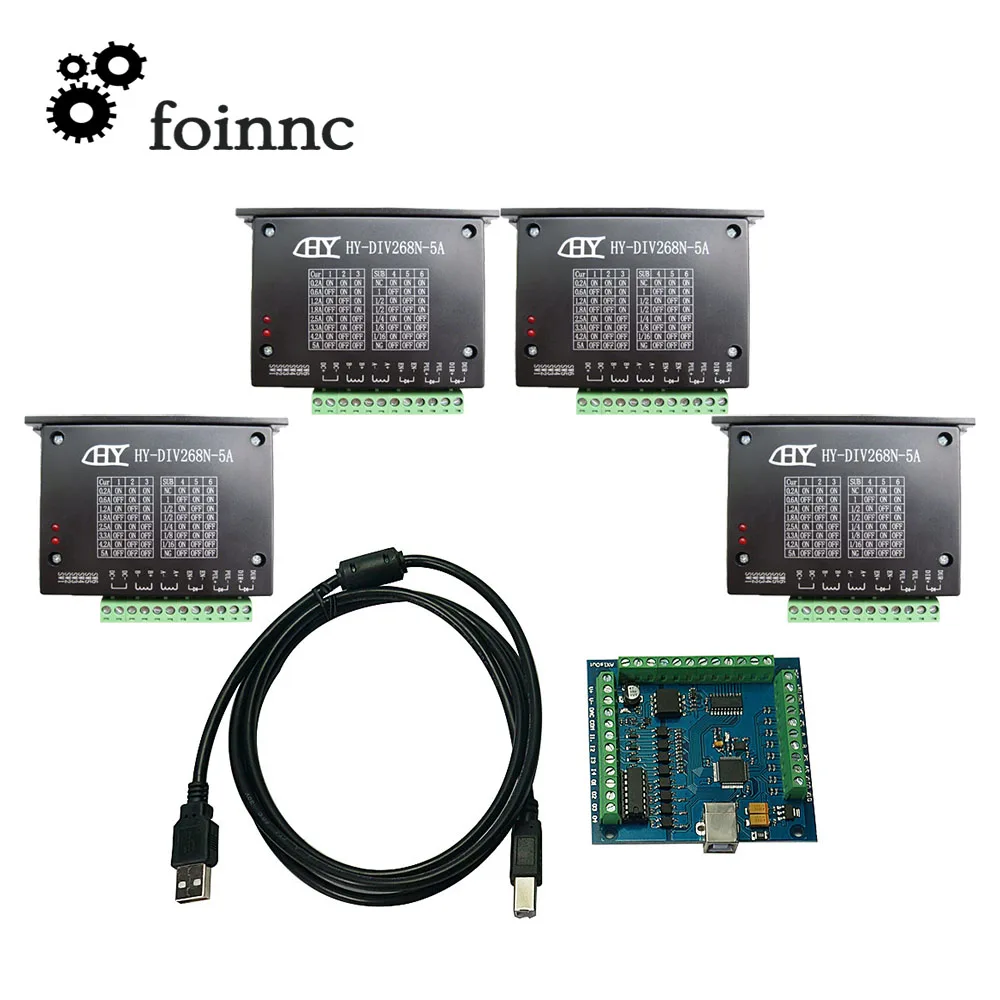

Посылка продукта

1 x mach3 4 Axis USB CNC контроллер карты 100 кГц
4 шагового двигателя TB6600
1 х USB кабель
1 x CD

Описание товара

Эта карта управления движением USB имеет следующие преимущества: небольшой объем, прост в использовании, имеет сильную способность анти-помех, нет необходимости устанавливать любые usb-драйверы, его можно использовать после подключения к компьютеру. Подходит для всех версий Windows. Полностью поддерживает все версии Mach3.

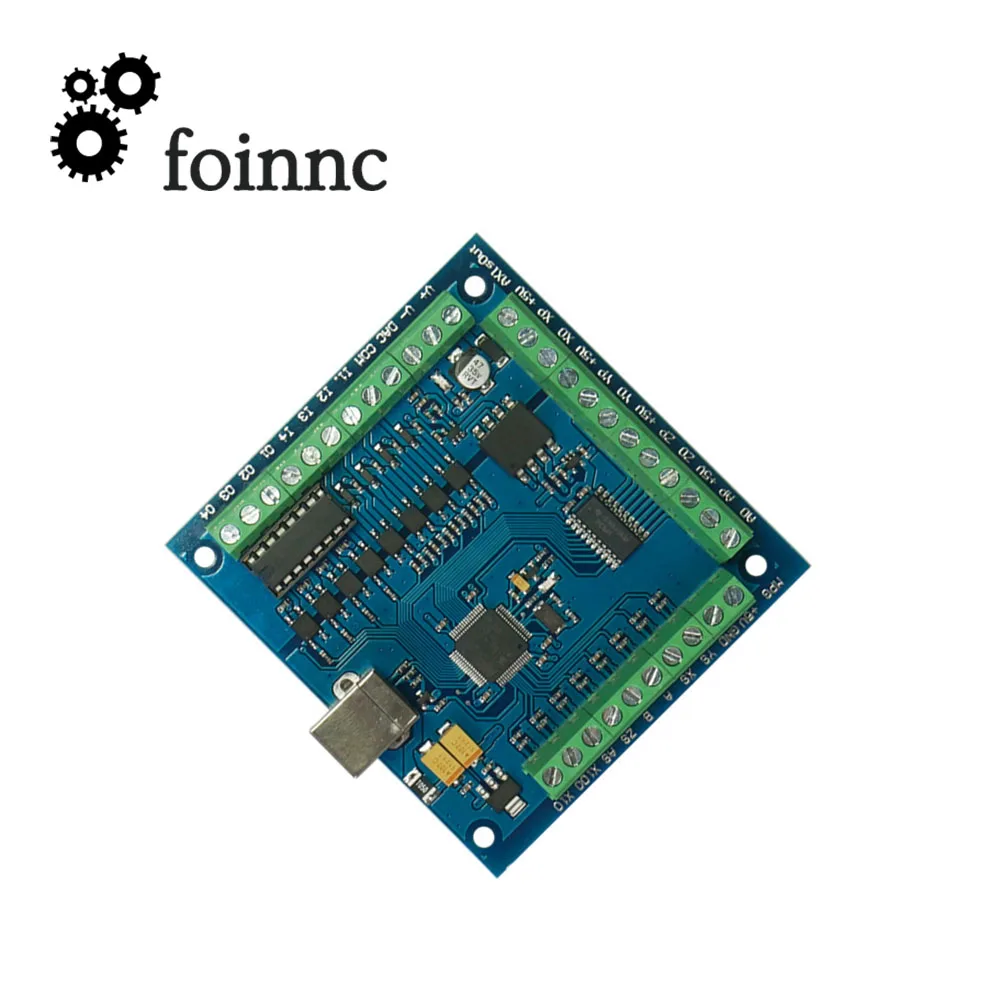

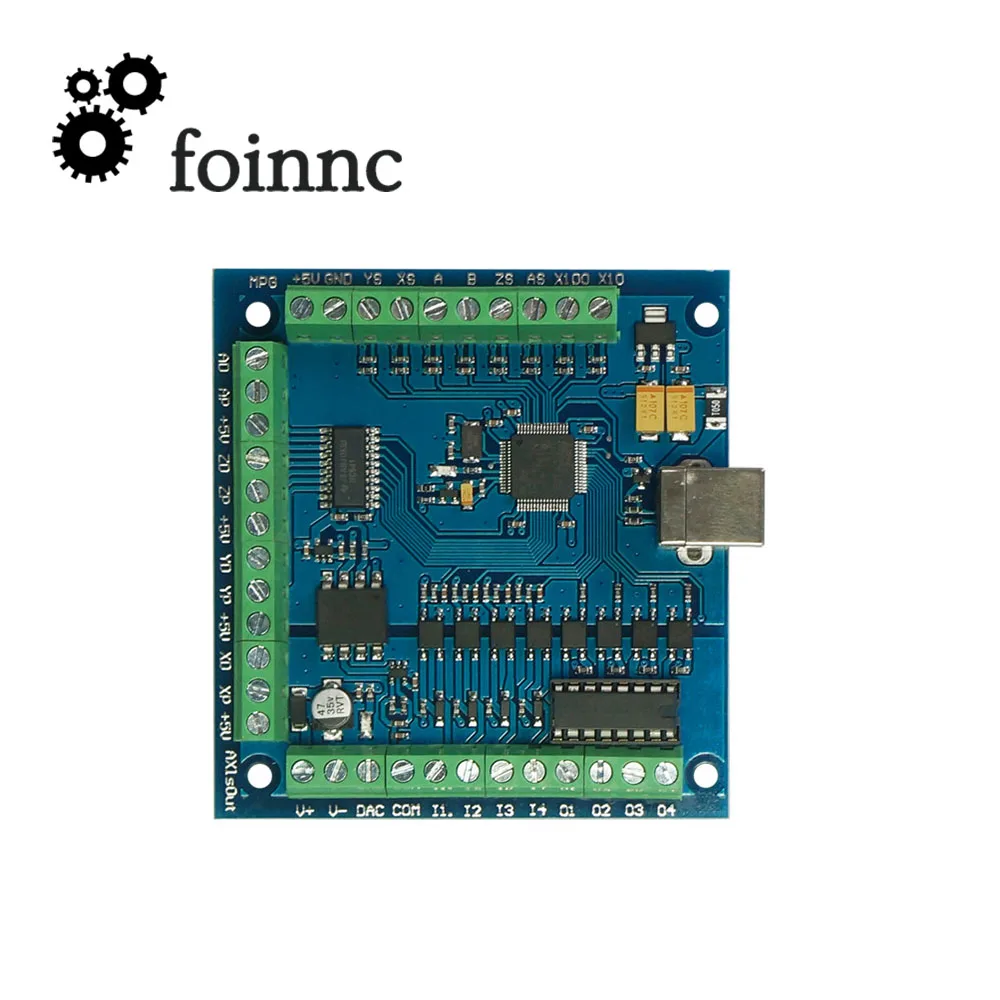

Характеристики карты контроллера:

1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; Сервоприводы

2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;

3. Поддержка автоматического зонда

4. Поддержка аварийного ввода

5. Поддержка концевого выключателя

6. Поддержка подключения электронного маховика

7. Необходимо использовать внешний источник питания постоянного тока 24 В для изоляции USB и внешнего порта и сделать систему более стабильной.

8. Есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.

9. 4 входы общего назначения, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, обратно к нулю и другому устройству

10. 4 изолированный выходной интерфейс релейного привода общего назначения, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другими устройствами;

11. 1 светодиодный статус, укажите Статус подключения на плате.

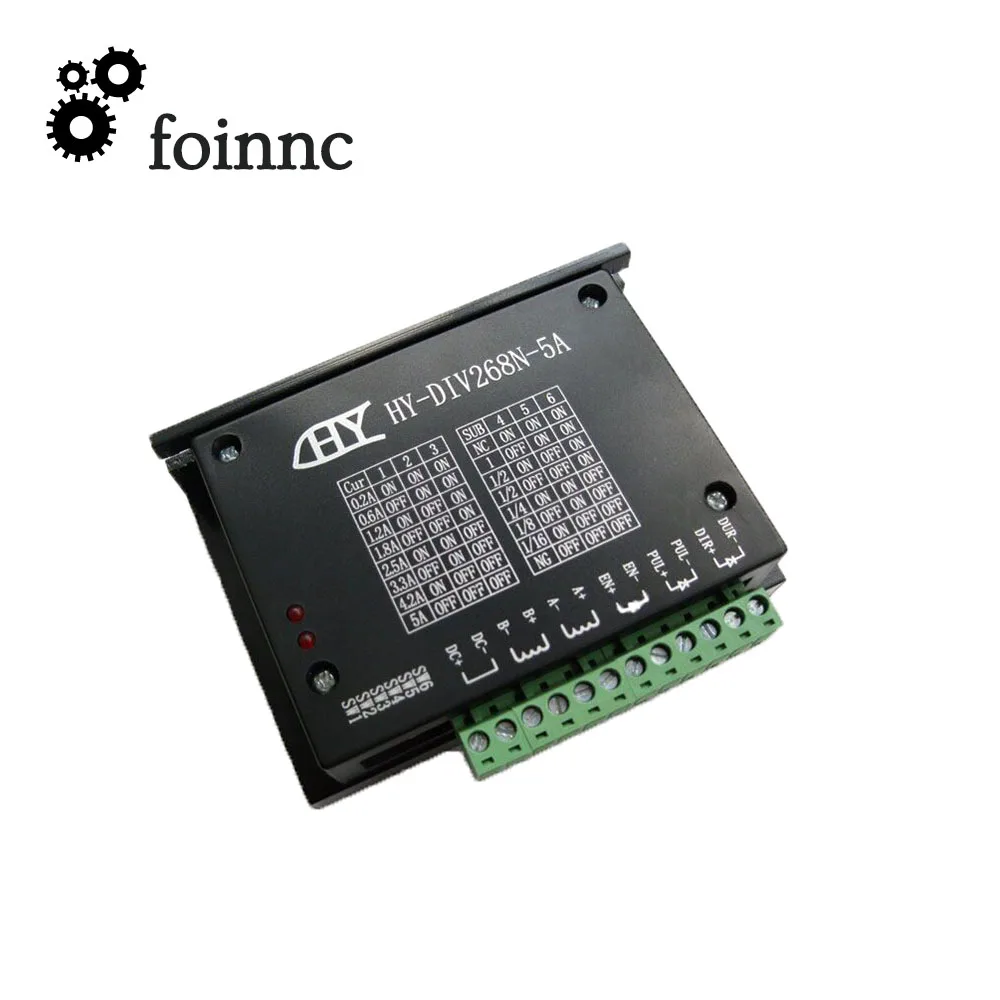

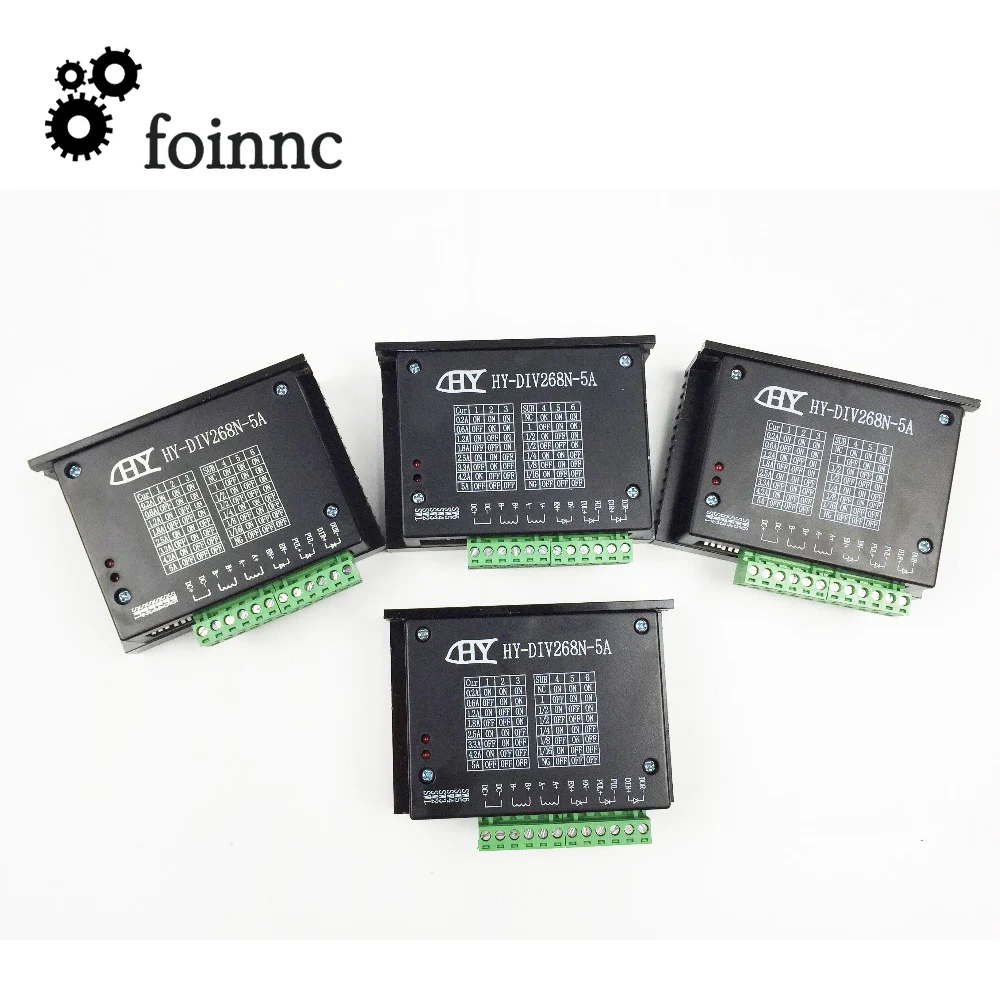

TB6600 Драйвер шагового двигателя с одной осью

Особенности:

Высокая производительность, экономичность.
Автоматическое снижение холостого тока.
Напряжение питания до 50 В постоянного тока
Выходной ток до 5,0а.
Подходит для детей в возрасте от 2-phase и 4-фазами.
Высокоскоростной оптоэлектронный изолирующий входной сигнал.
Однокристаллический PWM биполярный синусоидальный измельчитель обеспечивает низкую вибрацию и высокую эффективность.
1, 2, 4 (новый режим), 8, 16 регулируемое управление микрошагами, двигатели работают более точно и плавно.
Оснащен 3-го поколения секционной доски, панелью дисплея и контрольной панелью для управления двигателем вручную.
Защита от перегрузки, перегрузки по току, перегрева, перенапряжения и низкого напряжения во избежание повреждения компьютера и устройств.
Охлаждающая алюминиевая конструкция коробки для охлаждения и защиты платы водителя от повреждения от грязи, пыли или других жидкостей

Этот товар является высокопроизводительным микрошаговым драйвером, основанным на новейшей оригинальной высокой эффективности TOSHIBA TB6600HG IC. TB6600HG принимает однокристальный PWM биполярный синусоидальный измельчитель для обеспечения низкой вибрации и высокой эффективности. Более того, новый дизайн с технологией BiCD0.13 (50 в) на чипсете также обеспечивает максимальный выходной ток 5.0A и выходное напряжение 50 В. Следовательно, до тех пор, пока Текущий диапазон шаговый двигатель находится в пределах 0,2-5 ампер, все 2 фазы или 4 фазы Nema17, Nema23, nema24 и Nema34 шаговый двигатель s прекрасно работают с этим шаговым драйвером нового типа TB6600HG

-Среднее Управление током, двухфазный синусоидальный выходной ток привода
-Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В
-Оптически изолированный вход/выход сигнала
-Защита от перенапряжения, низкого напряжения, перегрузки по току и белого короткого замыкания
-Входное напряжение DC 12 ~ 48V вход
-Входной ток от 1 до 5 ампер, выберите привод шагового двигателя.
-Выходной ток 0.2A ~ 5A
-Температурная Рабочая температура-от 10 до 45 с; Температура хранения-от 40с до 70с
-Влажность не конденсируется, не падает
-Газ запрещает горючий газ и проводящую пыль

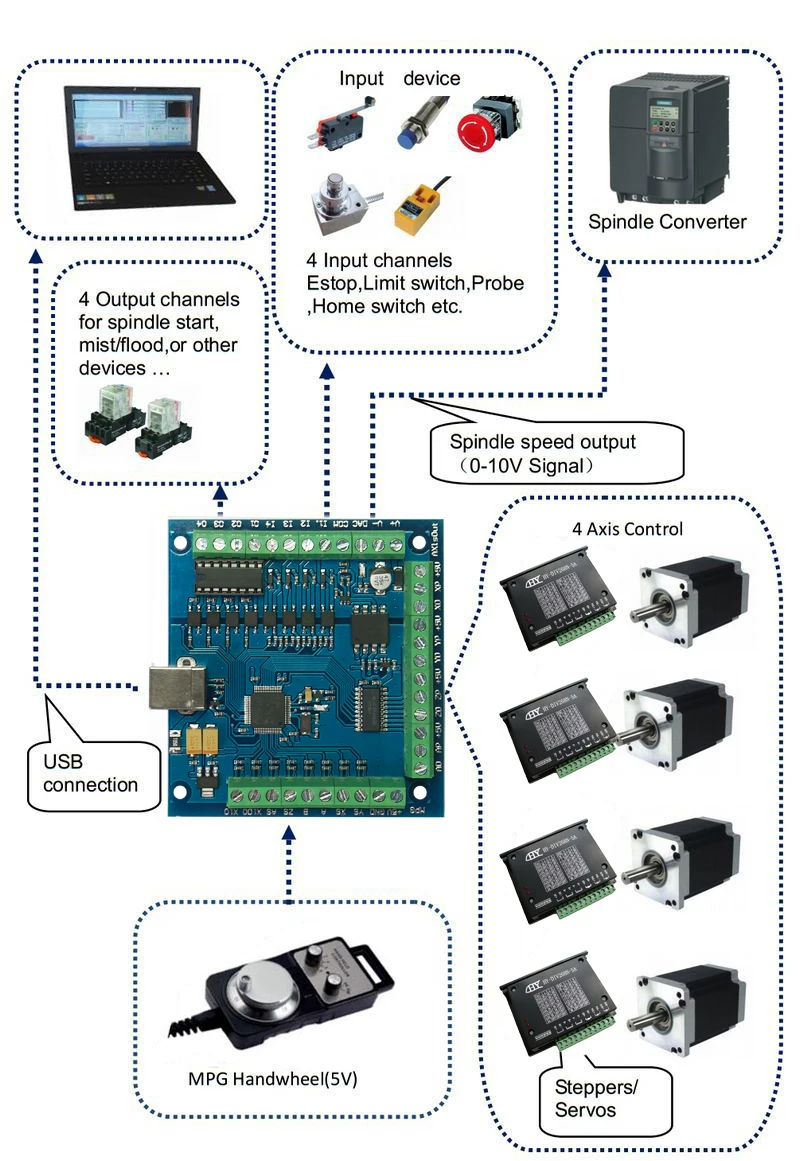

Определение и метод подключения продукта:

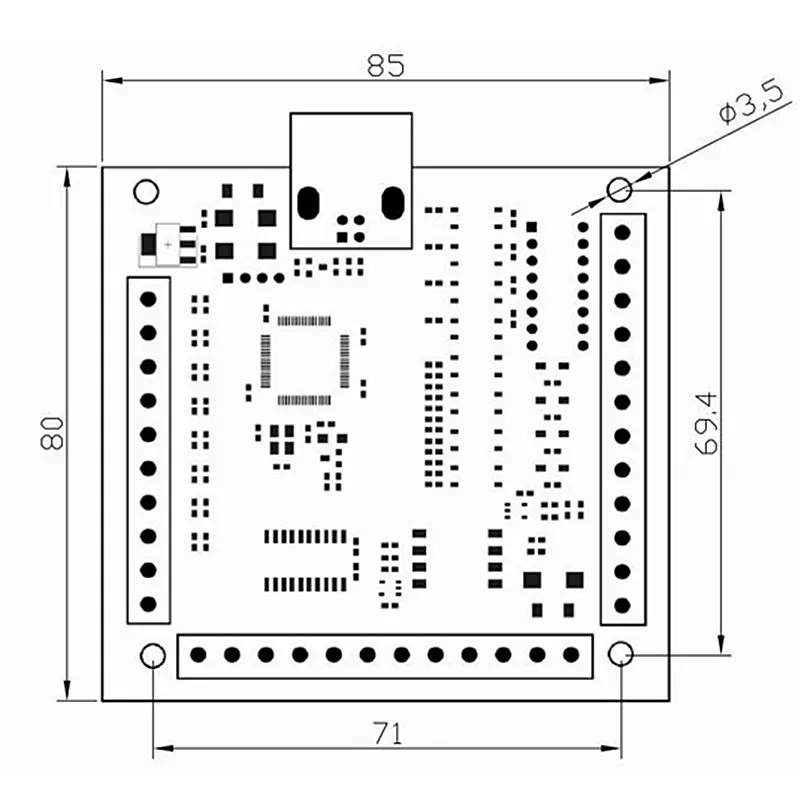

Размер:
