Чтобы защитить зеленую землю, этот продукт отменит руководство по использованию бумаги. Пожалуйста, оставьте свой адрес электронной почты в службе поддержки клиентов, руководство по набору будет отправлено вам по электронной почте, спасибо.

В продаже есть PLL версия коротковолнового трансивера "Octopus".

Для сборки набора требуется соответствующая основа электронной технологии (например, правильное определение положительных и отрицательных полюсов вставленного электролитического конденсатора и т. д.), пожалуйста, возьмите с собой свой Электрический паяльник, мультиметр и другие инструменты. Rock Mite был впервые запущен в 2002 году Американской лабораторией SWL, И это представитель прямого преобразователя приемников! Позже он был представлен в Китае и дважды опубликован в журнале «Radio», который был любим HAM.

Этот комплект имеет следующие особенности:

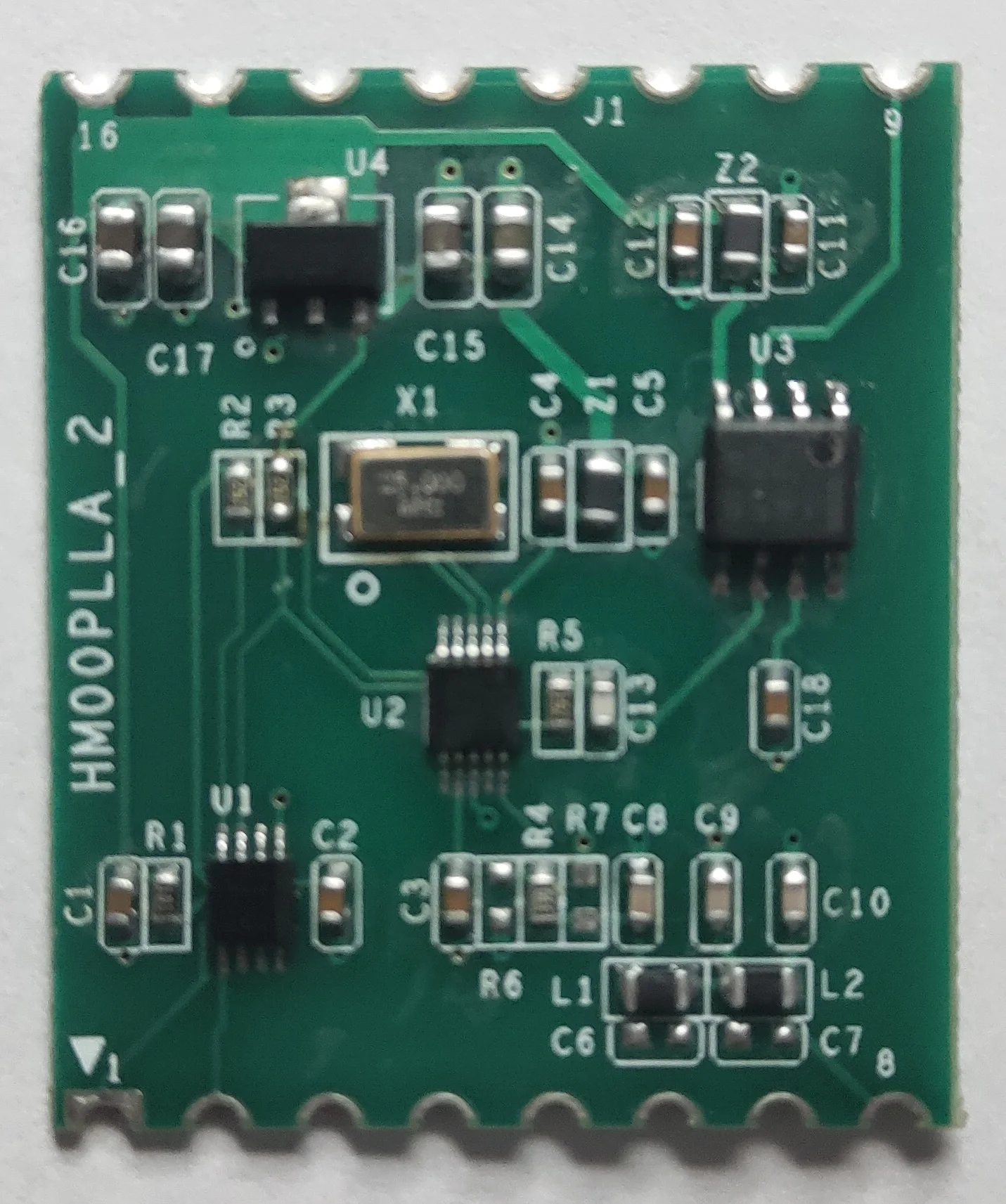

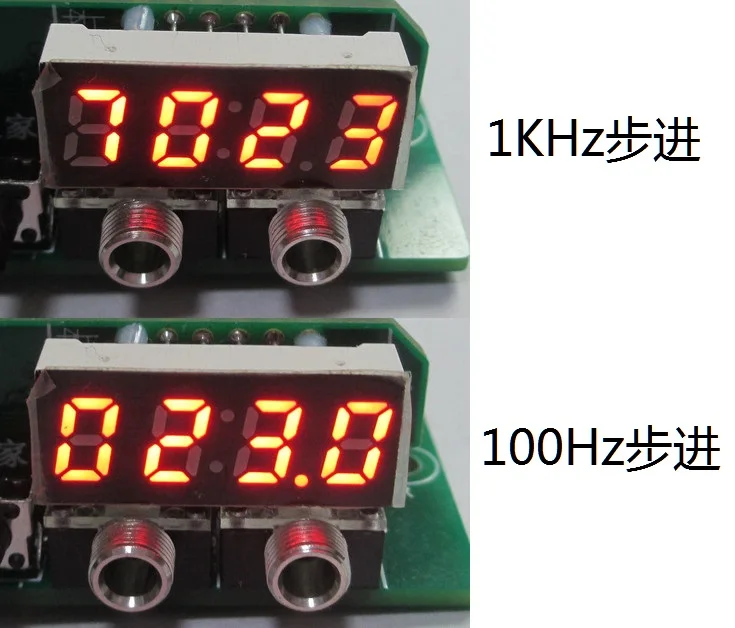

1. Используйте микрокомпьютер PIC18F1320 с одним чипом в качестве главного управления, встроенный модуль локального осциллятора PLL (предварительно сварная пластина, пластина с отверстием для штампа, поддержка настройки калибровки), С схемой индикатора частоты (с помощью семиссегментного светодиодный цифровой трубки, дисплей 1 кГц, на фото есть разница в цвете, на самом деле красный), рабочая частота охватывает 7,000-7,100 МГц, 1 КГЦ или 100 Гц шаг (см. Рис. Ниже, бесплатное переключение).

2. NE602 используется для прямого преобразования частоты, и выход подключен к 4558 схеме активного фильтра. Решение является зрелым и приятным 3. Используйте 3 параллельных выхода BS170, высокоэффективное усиление класса E, выходная мощность источника питания 12 В 5 Вт! 4. Релейная коммутация используется для отправки и приема, с функцией регулировки задержки отправки отчета, чтобы избежать частого переключения реле и улучшить изоляцию отправки и приема каналов. 5. С функцией автоматической отправки знаков вызова, очень удобно использовать. Микрокомпьютер с одним чипом использует наш оригинальный код, который может регулировать скорость кода и частоту бокового тона, и может самостоятельно вводить знак вызова (в автоматическом режиме ключа), И поддерживает storage.6. Печатная плата этого набора может быть легко помещена в алюминиевый чехол 88*30*120 мм (в будущем магазин настроит чехол octopus).

Основные индикаторы

Источник питания: 12 в пост. Тока: 100 мА @ 12 В Мощность передачи: 5 Вт @ 12 В Диапазон частот: 7,000-7,100 МГц, 1 кГц/100 Гц режим работы: CW

Принцип цепи

Приемная часть использует NE602 для прямого смешивания радиочастотного сигнала, а затем 4558 выполняет фильтрацию активного аудио, что является типичным приемником прямого преобразования. Среди них немой канал, состоящий из 2SK30, используется для выключения приема при передаче. Передающая часть использует 74HC08 в качестве ведущей цепи, которая соединена параллельно буферу и усилению, и приводит BS170 в качестве выхода. После усиления, он подключен к антенне после LPF.

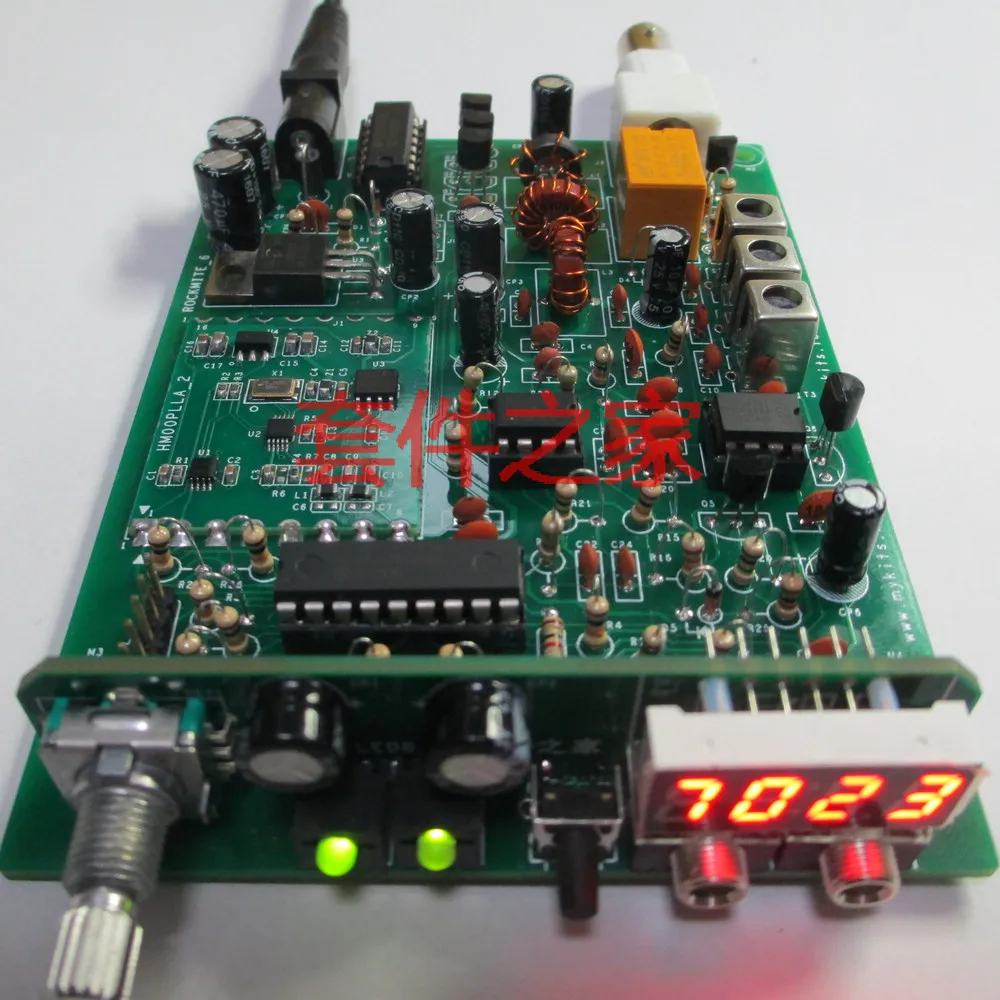

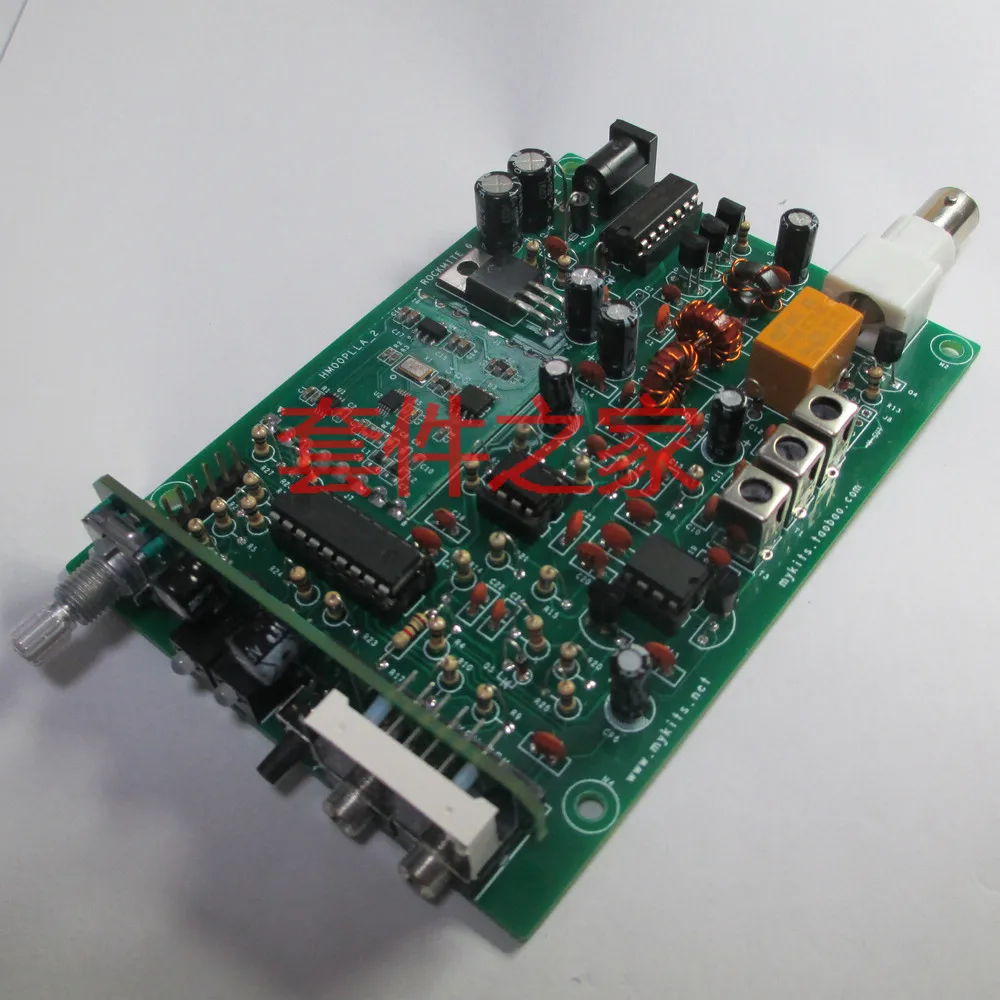

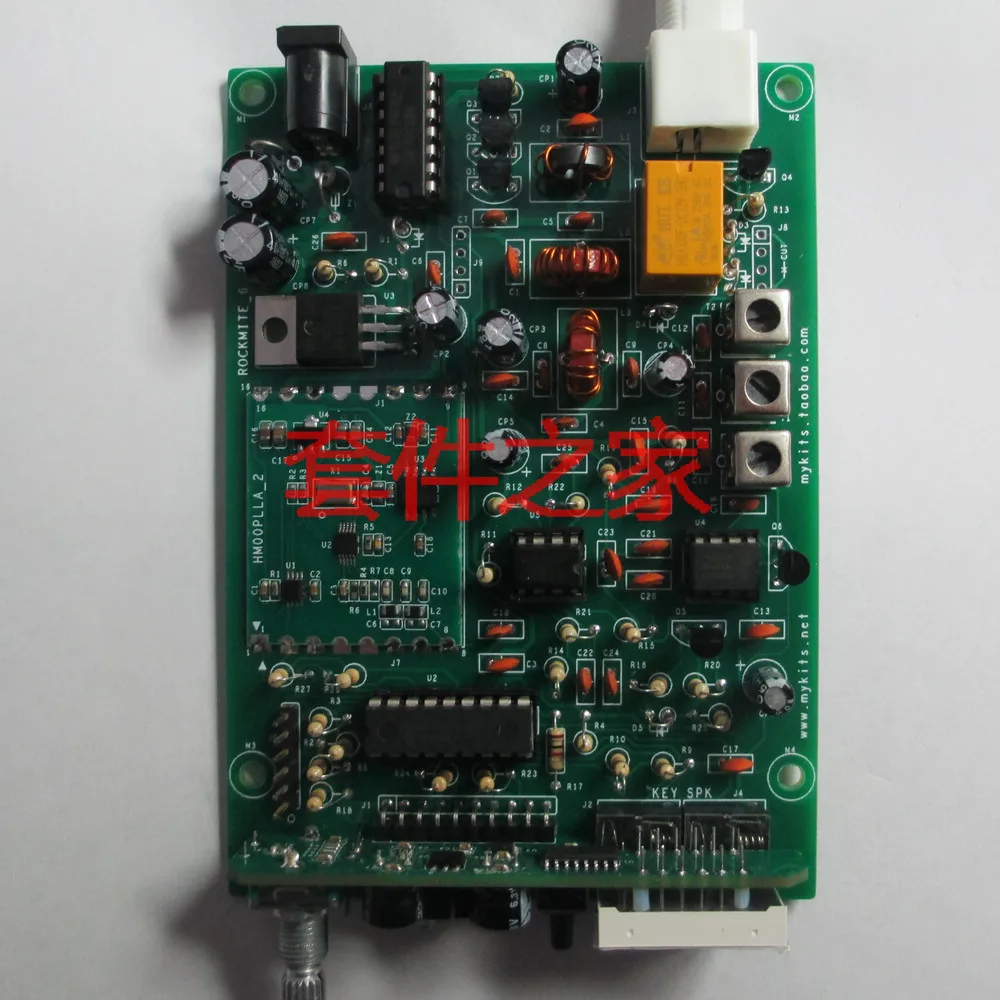

Этот комплект не был паян, и доставка всех разбросанных электронных компонентов. Фотографии готового продукта, отображаемые в этом магазине, приведены для справки только при покупке.
