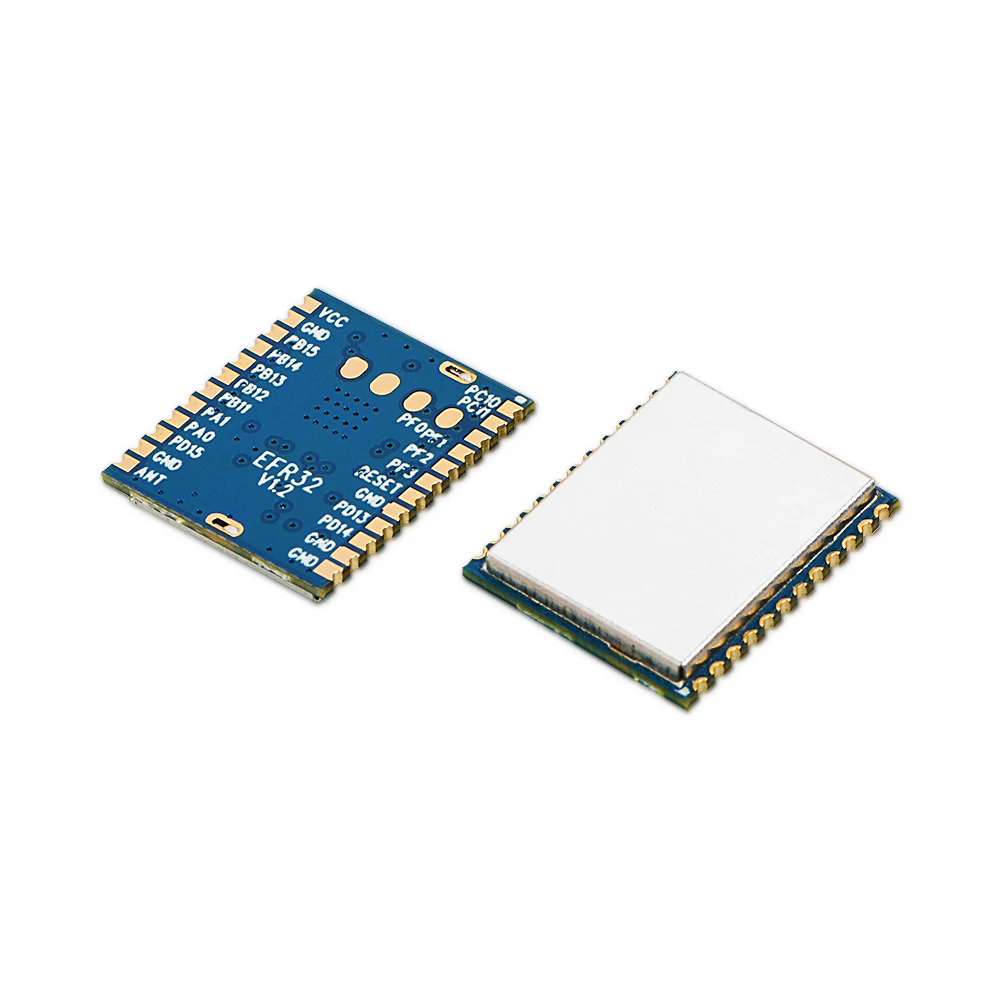

2 шт./лот EFR32-Дальний диапазон 4 ~ 5 км РЧ модуль SOC чип ARM®Кортекс®-M4 MCU и модуль беспроводного трансивера DSSS высокой чувствительности

Модуль EFR32-это наш Новейший высокопроизводительный модуль беспроводной связи с низким энергопотреблением.

Он разработан на основе кремния EFR32FG14. Он принимает передовые технологии прямой последовательности распространения спектра связи модуляции (DSSS), и более высокий performance32-bit ARM®Кортекс®-M4.

Модуль EFR32 является easyin вторичной разработки модуля. Традиционный беспроводной модуль заключается в том, что беспроводной чип трансивера и MCU независимы друг от друга, и MCU должен контролировать беспроводной чип трансивера для передачи данных по беспроводной сети через SPI/IIC и другие методы. Вторичная разработка EFR32 напрямую пропускает этот громоздкий шаг и может вызвать функцию беспроводной библиотеки при использовании беспроводной функции, что значительно ускоряет процесс развития.

2 штуки*РЧ модуль SOCEFR32-868МГц

2 штуки* Пружинные антенны

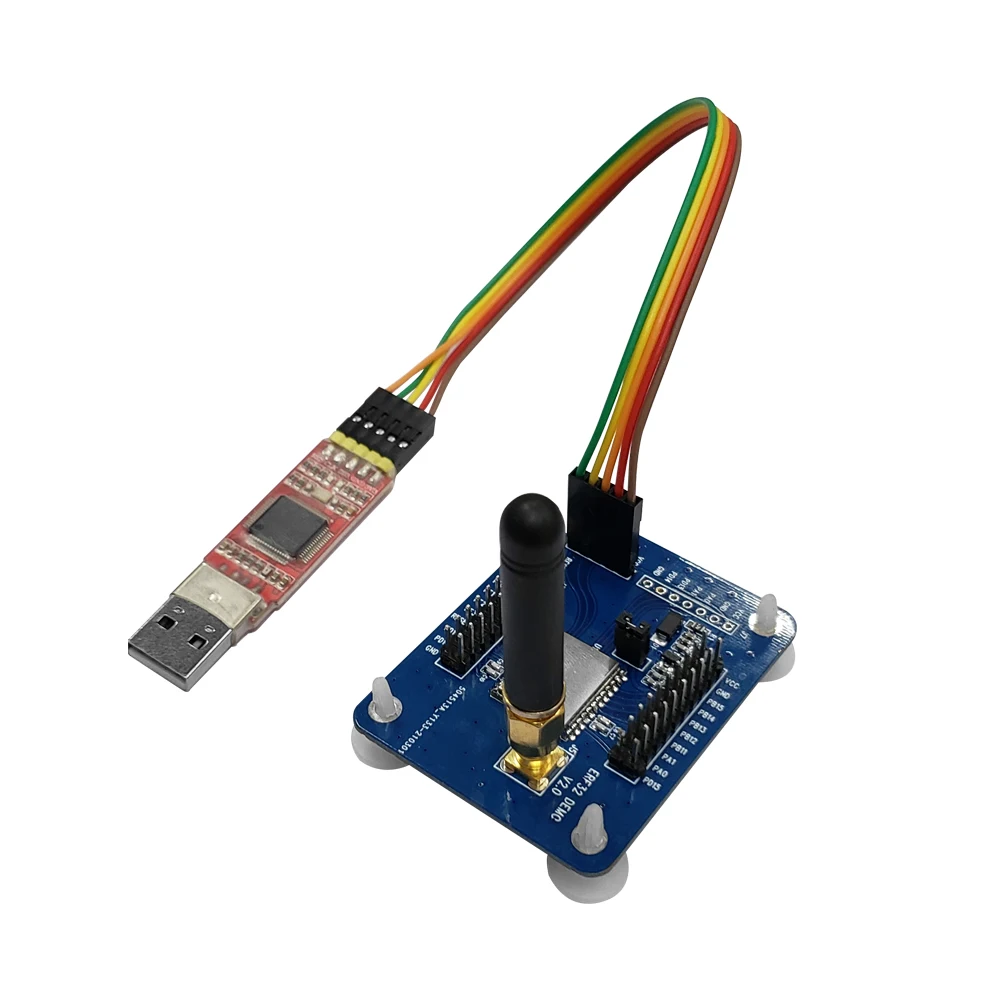

Первый тест, вы можетеДляКупитьПлата расширения EFR32 и j-ссылка: 1 компл./лот лет дюймы доска & J-link для руки®Кортекс®-M4 и модуль беспроводной приемопередатчика высокой чувствительности DSSS EFR32 development 38,7/Шт/Лот 1

Или,Используйте EFR32ДевПлата:

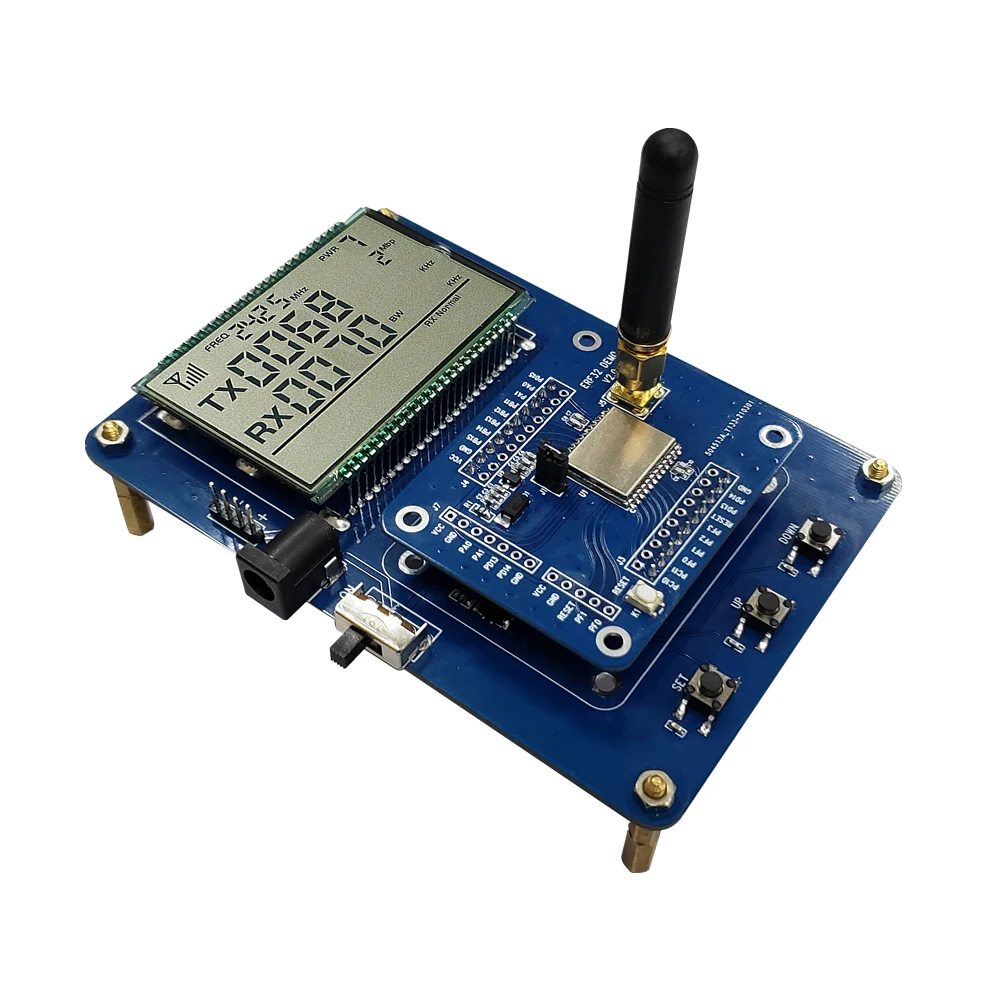

1 шт./лот Eval board для EFR32 development ARM®Кортекс®-M4 и модуль приемопередатчика высокой чувствительности DSSS RF 69,88/Шт/Лот 1

Если вам нужно915 МГц/433 МГц,Пожалуйста, оставьте нам массаж.

1-оригинальный кремниевый лабораторный SOC чип:EFR32FG14; Встроенный беспроводной модуль Bluetooth 32-разряднаяРука®Кортекс®-M4.

2 --0,5 ppmTCXOКристалл

3 -- дальние расстояния передачи:4 ~5 км @ 1,2 кбит/с

4 -- Максимальная скорость: 19,2 кбит/с @ DSSS; 500 кбит/с @(G)FSK

5 -- малые Размеры: 16,5x14x2,1 мм

6 -- легкий для вторичного развития. И Silicon Lab обеспечивает функцию беспроводной библиотеки, вы можете использовать его напрямую.

7 -- предоставляем разработку доски и Eval Demo Board, помогаем клиентам проводить отладку продукта и оценку производительности.

8 -- предоставляем полный спектр услуг по разработке, в том числе: j-ссылка, контрольный демонстрационный код, программное обеспечение, аппаратное обеспечение и RF техническая поддержка.

Ток сна менее 3,5ua

Интегрированный беспроводной трансивер и микропроцессор на чипе

Прозрачная передача данных

Проверка данных CRC

Встроенная схема защиты оборудования

Чувствительность приема до-120dBm

Ультра дальние расстояния: более 4km@1.2Kbps

Легко разрабатывать

Интегрированные Операционные усилители 2

12 бит 1Msps выборка высокоскоростной и Высокоточный SARADC

Два 16-бит таймеры/счетчики

Звуком 1 32 бит таймер/счетчик

Звуком 1 32 бит РТК таймер

2 сторожевые таймеры

16 контактов общего назначения I/O

Флэш-память 128K байт

16K байт оперативной памяти

2 UART стандартный интерфейс связи

1 LPUART маломощный Коммуникационный интерфейс

8-канальный DMA контроллер

Цифро-аналоговый преобразователь тока (IDAC)

Диапазон рабочих температур: -40 ~ + 85

1,8 V-3,6 V источника питания

Интегрированный усилитель мощности, максимальная мощность передачи составляет 22,9 дБм (субггц)

Поддержка нескольких протоколов передачи, таких как DSSS, GFSK, OOK, MSK и т. д.

Поддержка нескольких форматов модуляции, таких как беспроводная M-Bus, IEEE 802.15.4g SUN-FSK PHYs и т. д.

Спецификация:

Параметры

Мин.

Тип.

Макс.

Блок

Состояние

Температурный параметр

Температура

Диапазон

-40

25

85

При работе

-40

25

125

При хранении

Параметры напряжения

Рабочее напряжение

1,8

3,3

3,6

V

Текущий параметр

Ток выбросов

-

<120

-

Ма

19 дБм, 868 МГц

Получаемый ток

-

<18

Ма

2,4 кбит/с, DSSS

Ток сна

-

<2,5

-

МкА

Параметры RF

Мощность передачи

-43,5

19

22,9

ДБм

1,2 кбит/с, DSSS, 868 МГц

Чувствительность приема

-

-128

-

ДБм

1,2 кбит/с, DSSS, 868 МГц

MCUПArameters

MCU

Высокая производительность 32-битных 40 МГц ARM Cortex®-M4 с инструкцией DSP и блоком с плавающей точкой для эффективной обработки сигнала

ADC

12-разрядный 1 Мбит/с (САР) Аналого-цифрового преобразователя

ACMP

2 × аналоговый компаратор

VDAC

2 × цифро-аналоговый преобразователь

Opamp

2 × операционный усилитель

Идак

Цифро-аналоговый преобразователь тока

LESENSE

Интерфейс датчика низкой энергии

APORT

До 32 контактов, подключенных к аналоговым каналам, разделяемым между аналоговыми периферийными устройствами

I/O

До 32 контактов общего назначения I/O с задержкой выходного состояния и асинхронными перерывами

DMA

8-канальный сетевой видеорегистратор DMA контроллер

ПИС

12-канальный периферийных рефлекс Системы

Таймер

2 × 16 бит таймер/счетчик банкнот, 1 × 32-битный таймер/счетчик

RTC

32-битный реальные счетчик времени и календаря

LETIMER

16-bit с низким энергопотреблением таймер для генерирование сигналов

ULETIMER

32-Бит ультра низкая энергия таймер/счетчик для периодического пробуждения от любой энергии

Режим

WDT

2 × таймер Watchdog с выделенным RC осциллятором

UART/SPI/

Смарт-карта/

IrDA/I2S

2 × Универсальный синхронный/асинхронный приемник/передатчик

LEUART

Низкоэнергетический интерфейс UART I2C с поддержкой SMBus и распознаванием адреса

В EM3 Sto

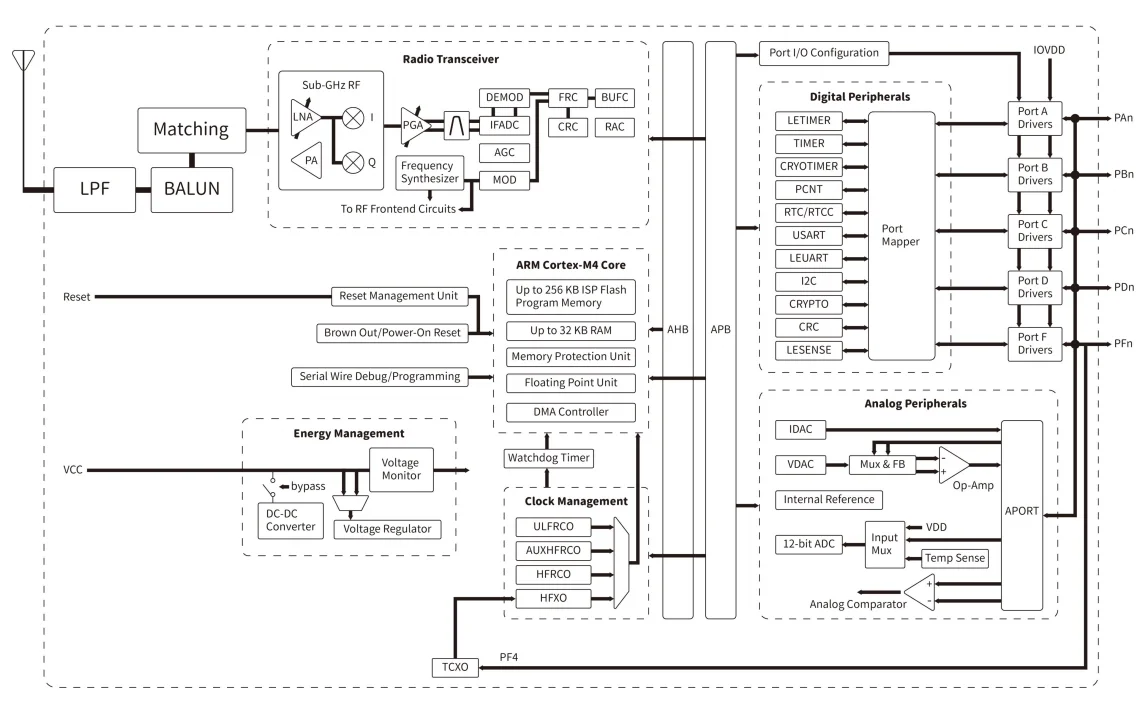

Схема

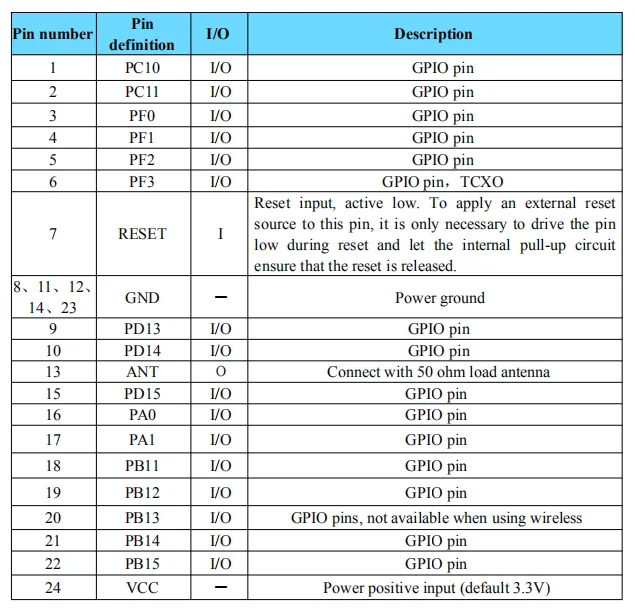

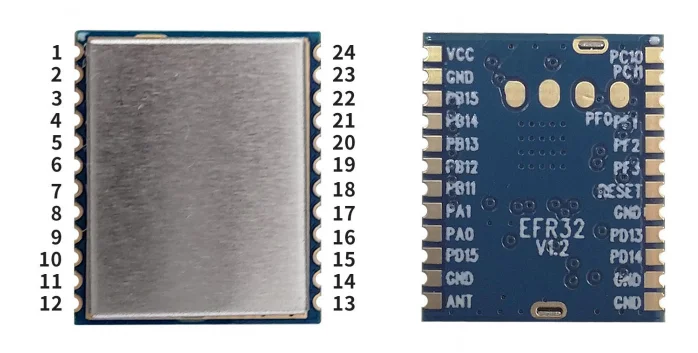

Определение штифта

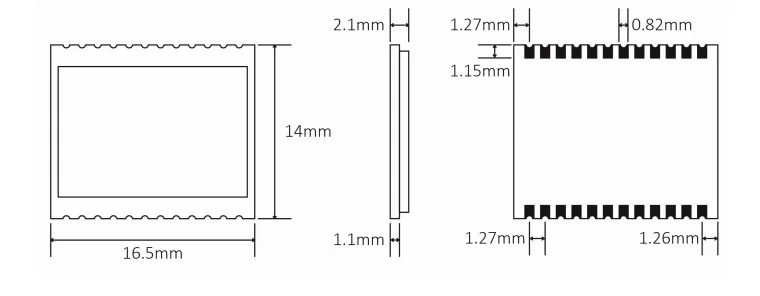

Размеры механизма
