Комплект системы управления ЧПУ 1 шт. секционная плата S5 + 3 TB6560 Драйвер Nema23 нм

Комплект системы управления ЧПУ 1 шт. секционная плата S5 + 3 TB6560 Драйвер Nema23 нм

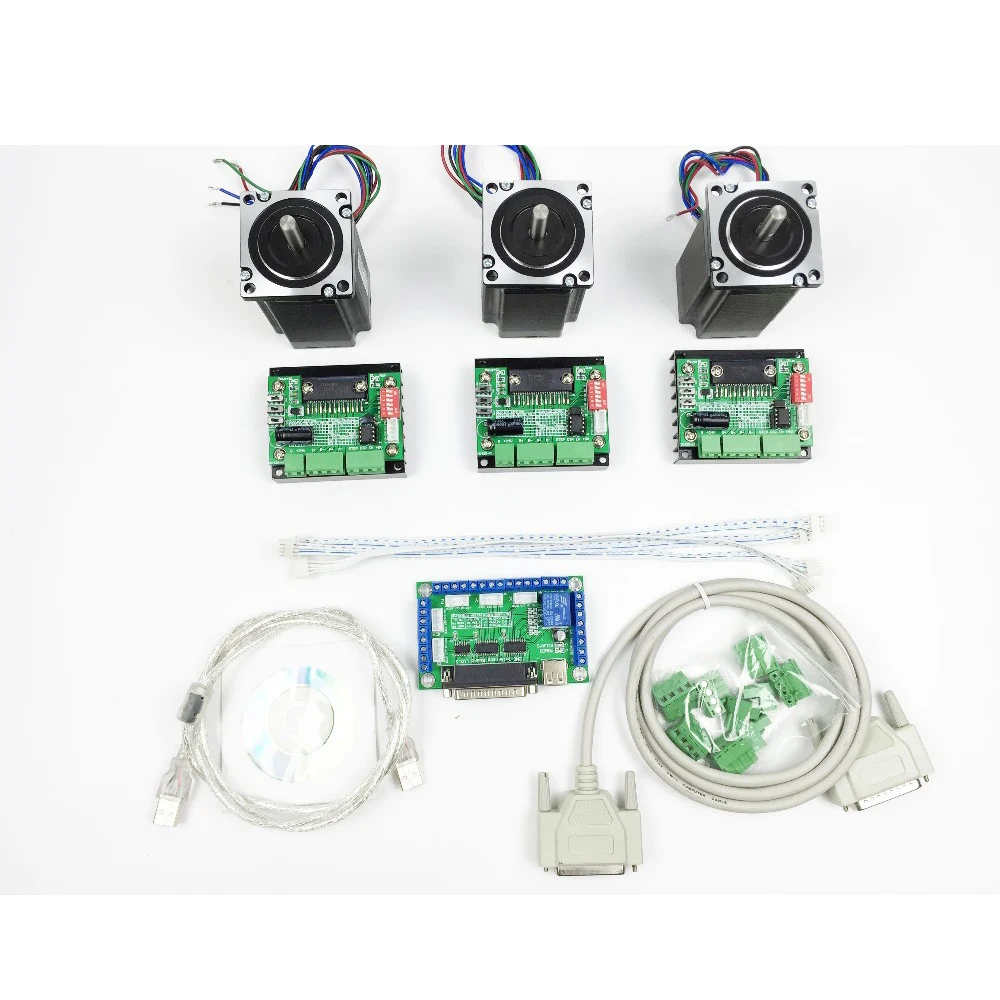

Посылка товара:

1x5 осевая секционная плата 3x1 оси TB6560 Драйвер шагового двигателя 3x57HS76 3A 312 oz/in шаговый двигатель Параллельный кабель DB25-1 шт. 1 х USB кабель 3 x сигнальные кабели Руководство пользователя на английском языке будет отправлено на CD или по электронной почте

Описание товара

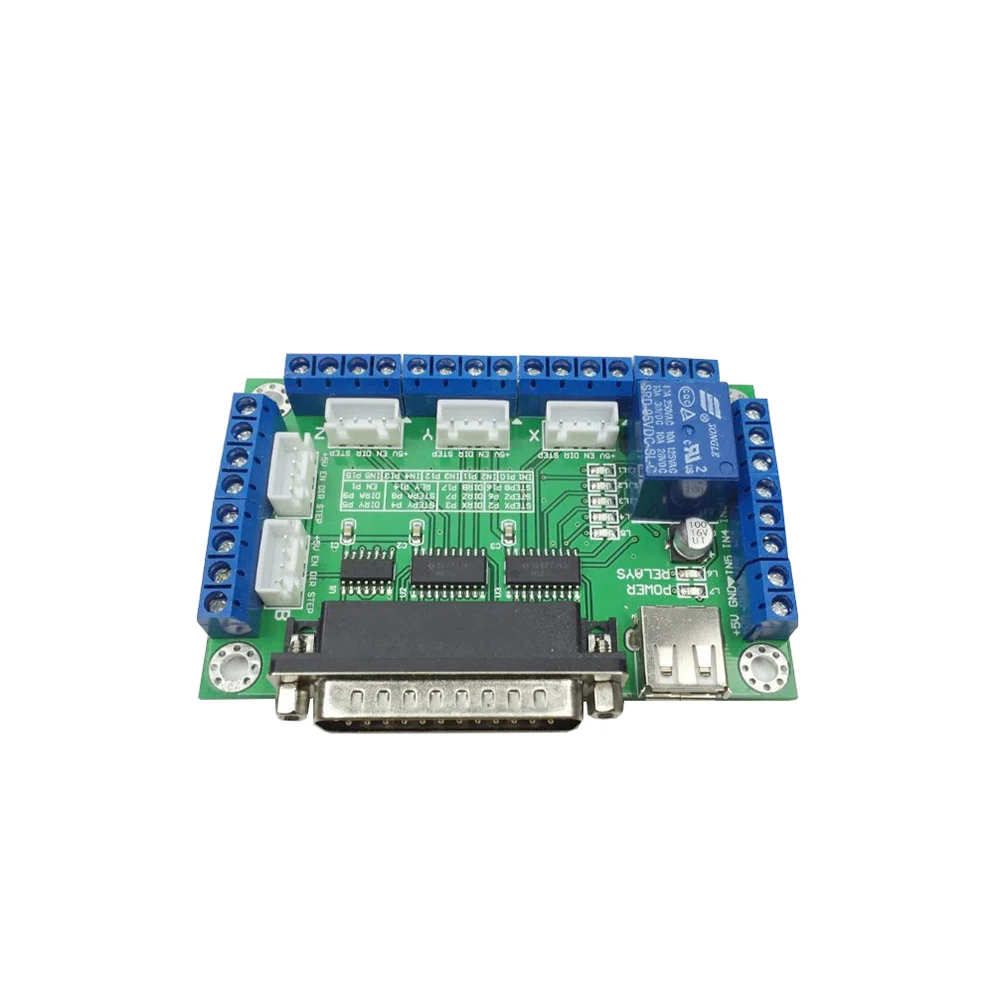

Особенности: 5 осевая секционная плата 1. Полная поддержка MACH3, KCAM4, EMC2 и Поддержка параллельного порта для управления компьютерным программным обеспечением хоста; 2. Приводит ко всем параллельным портам 12 выходным контактам передачи данных, которые могут управлять пятью шаговыми двигателями; 3. С распределительный щит на 5 входной интерфейс, можно взять концевой выключатель и переключатель аварийной остановки, сброс, и нож; 4,5 светодиодный Вход указывает на состояние входного сигнала; 5. С управлением реле 12A, нормально открытым, Нормально Закрытым проводом, удобным для пользователя подключением; 6. Источник питания USB 5 В или внешний источник питания для облегчения доступа к внешнему источнику питания; 7. На внешнем накопителе допускается усиление сигнала, фильтрация, обработка улучшений; 8. Пульс, направление формирования сигнала, увеличенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с; 9. Выход шпильки с расширением интерфейс может 2,54 мм булавки 2,54 mmXH-Block (цветовой блок);

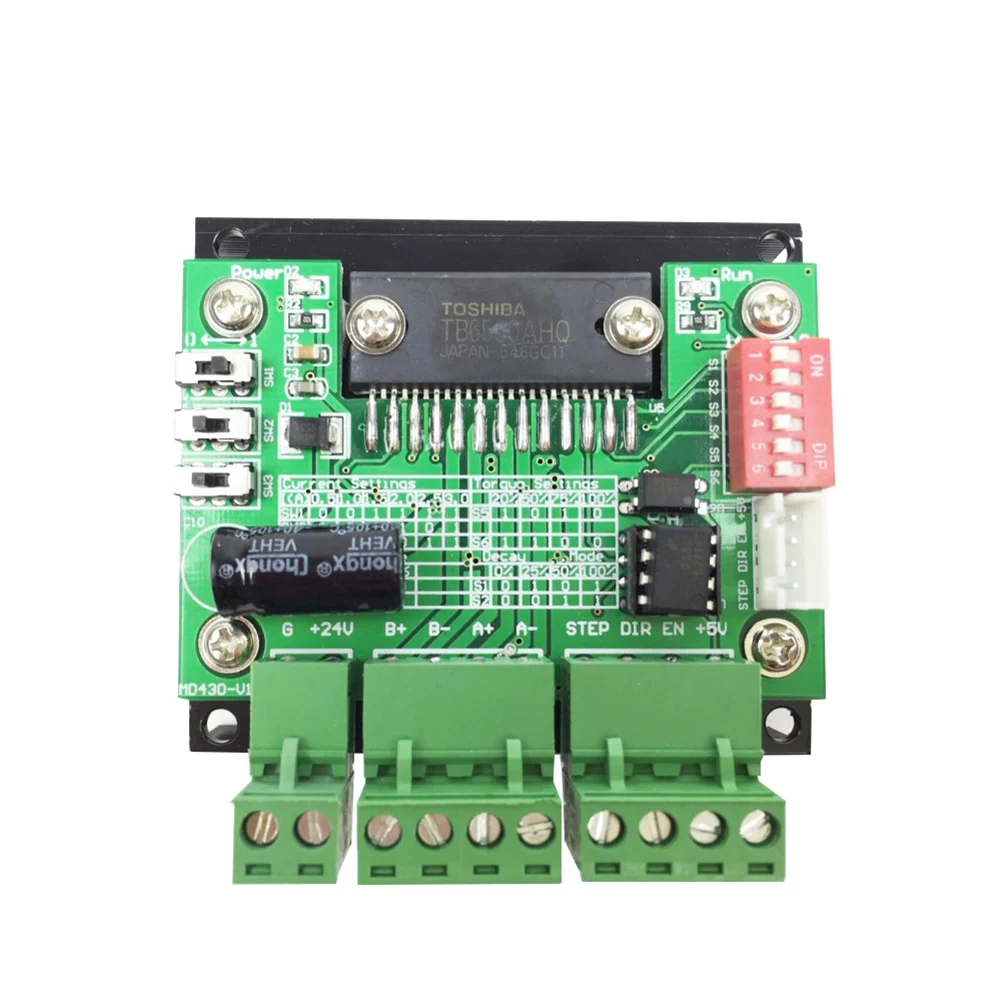

Драйвер шагового двигателя с одной осью

1. Использование нового импортного японского чипа Toshiba TB6560; 2. В основе используется плотный радиатор, охлаждение супер, для обеспечения стабильной работы оборудования; 3. Входной сигнал использует высокоскоростную опто-изоляцию, чтобы не потерять шаги, которые импульсные сигналы направления с таким же уровнем 6N137, двойной высокоскоростной оптопара; 4. Разнообразие режима полупотока и выбор полупотока тока, использование более гибкого 5. Режим распада регулируется для обеспечения плавного хода двигателя; 6. Компактные размеры, размер охлаждающей колодки: 75 мм * 65 мм, четыре механических установки, размер отверстия: 67 мм * 58, диаметр монтажного отверстия-4 мм 7. Установить метод детальной таблицы на доске, простой в использовании; 8. С защитой от обратного замыкания, даже если не осторожно, подключите обратно и не сгорит чип, это очень безопасно для использования.

Технические характеристики: Одноступенчатый двигатель для синусоидального микрошагового управления шаговыми двигателями Индикатор включения питания в индикации 3 ампс-34 вольт (Напряжение питания: 12-34DC) Полный шаг, половина шага, восемь шагов и шестнадцатый шаг (выбор с переключателями) Крутящий момент (100%, 75%,50%, 20%) Рабочий ток (0-3A выбор с SW1/SW2/SW3) 4 провода, 6 проводов, 8 проводов шаговые двигатели могут быть использованы Двухфазный биполярный драйвер Простая проводка со стандартными винтовыми клеммами Повышенная частота до 100 кГц Предохранение от предохранителя на рельсе электропитания (защищает доску, но также ваш источник питания и мотор) Номинальное напряжение: 12-24 В постоянного тока Максимальный ток: 3A Ток можно регулировать (настройки тока): 0.5A, 1A, 1.5A, 2A, 2.5A, 3A Разделение регулируется (режим возбуждения): 1,2,8,16 Амортизация регулируется (режим распада): 0% ---- режим распада 25% --- режим медленного распада 50% --- нормальный режим 100%-быстрый режим распада Благодаря регулировке режима распада можно улучшить рабочее состояние шагового двигателя, чтобы устранить шум и дрожание в двигательном движении шагового двигателя замка. Автоматические настройки полупотока (настройки крутящего момента): 20% ---- импульсный ток не снижен до 20% от нормального рабочего тока 50% ---- без импульсного тока снижен до 50% от нормального рабочего тока 75% ---- без импульсного тока уменьшается до 75% от нормального рабочего тока 100% --- отсутствие импульса при снижении тока до нормального рабочего тока 100

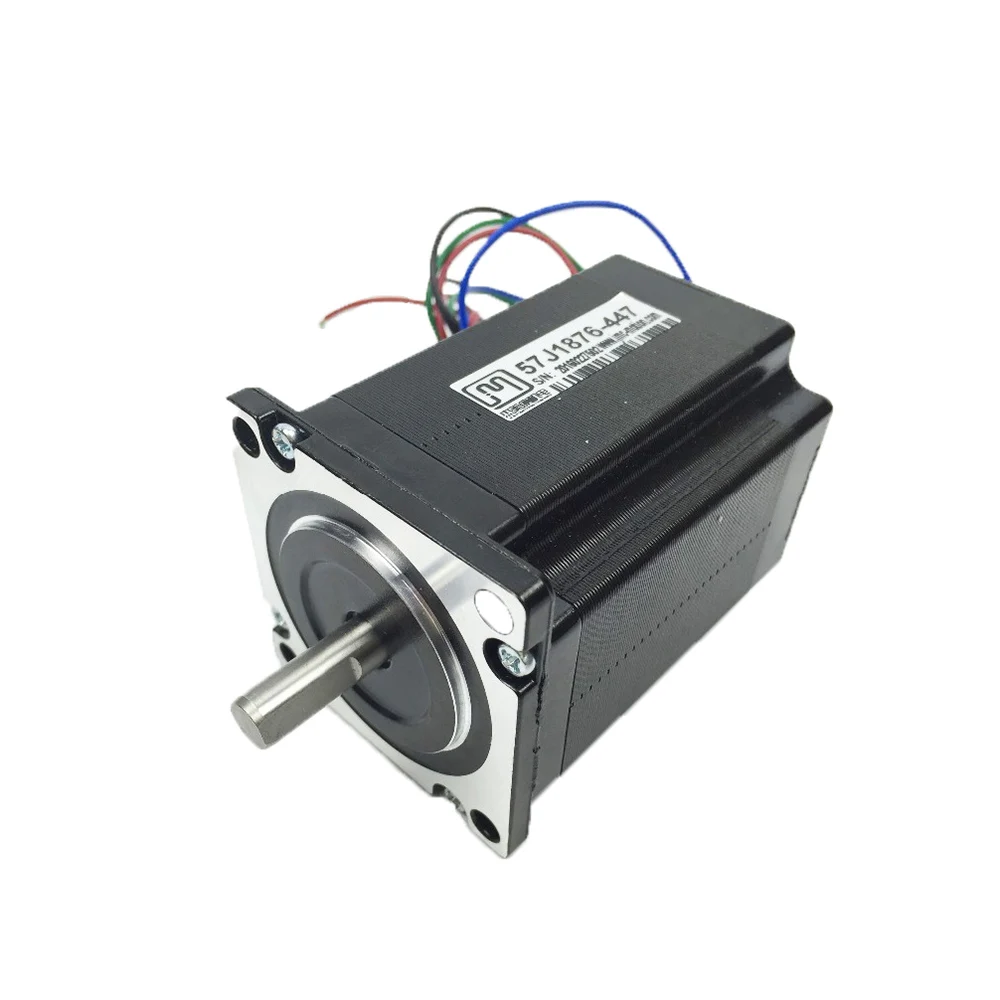

Шаговый двигатель

Двухфазный шаговый двигатель 57J1876-447 подходит для широкого спектра применений контроля движения. Завершенный с 8 головками двигателя, двигатель может быть подключен несколькими различными способами, включая биполярные серии, биполярные параллельные и однополярные. Особенности: • 2 Фаза 1,8 ° Шаговый угол • NEMA 23 • Проведение токе 2,2 Н · м (312 унций) • Высокая точность • Плавное движение • Низкое нагревание двигателя • Низкий уровень шума Подходит для всех видов малого оборудования и инструментов автоматизации, таких как: пневматическая маркировочная машина, маркировочная машина, режущая машина, лазерная маркировочная машина, плоттер, небольшая гравировальная машина, станки с ЧПУ, подъемное оборудование и т. д. Эффективность очень высока для пользователей, ожидающих низкой вибрации, небольшого шума, Высокая точность и высокая скорость малого оборудования.

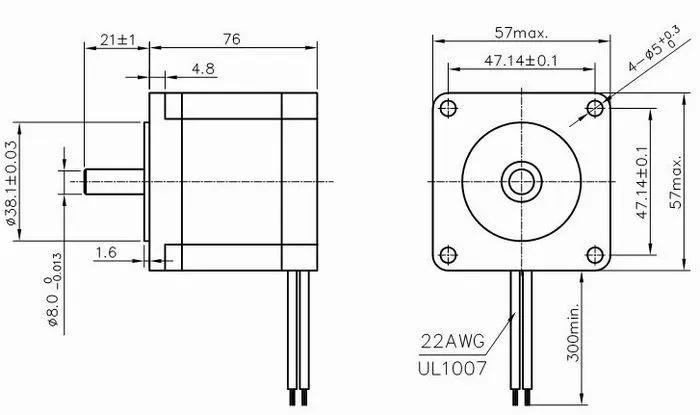

Размеры шагового двигателя
