1. В цепи приемника улитки используется только один чип регулятора напряжения 78L08. Все другие схемы являются дискретными частями и дискретными частями. Так как схема принимает дискретную структуру, вся сборка машины относительно медленная, поэтому имя называется. Для карты улитки.

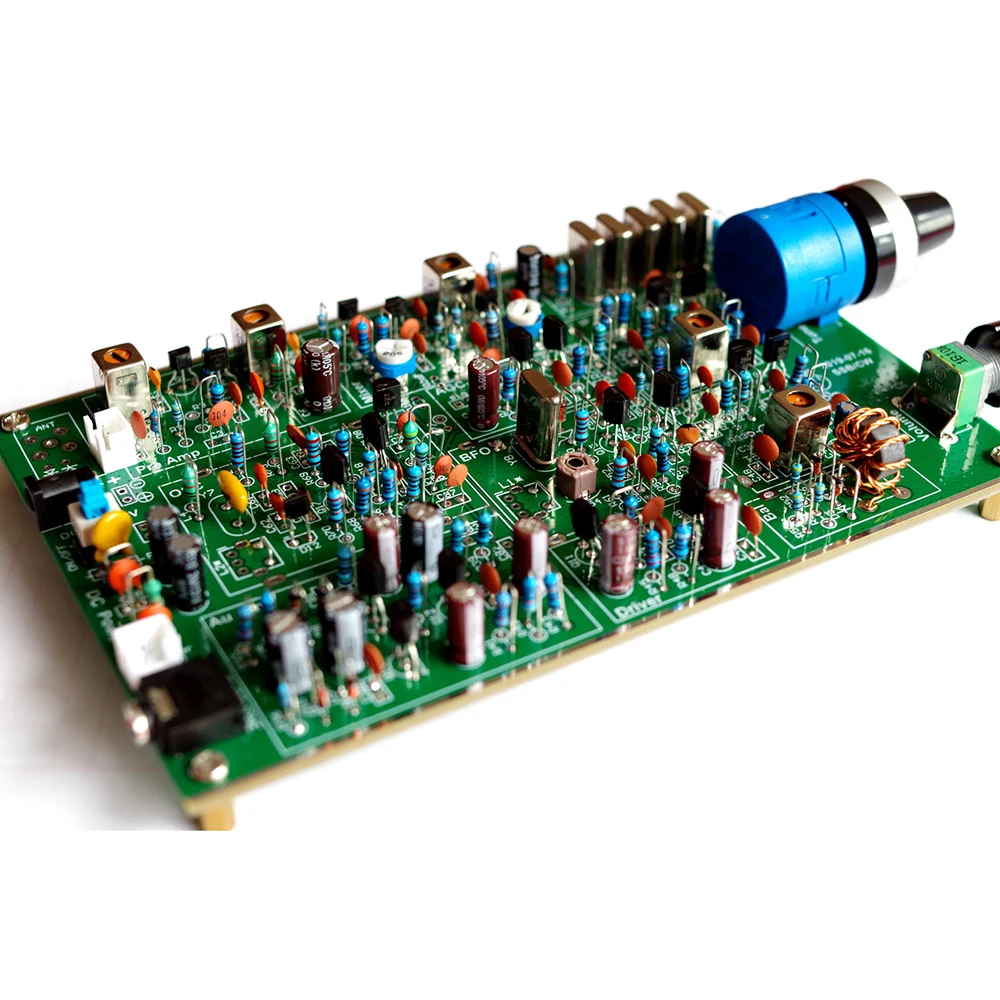

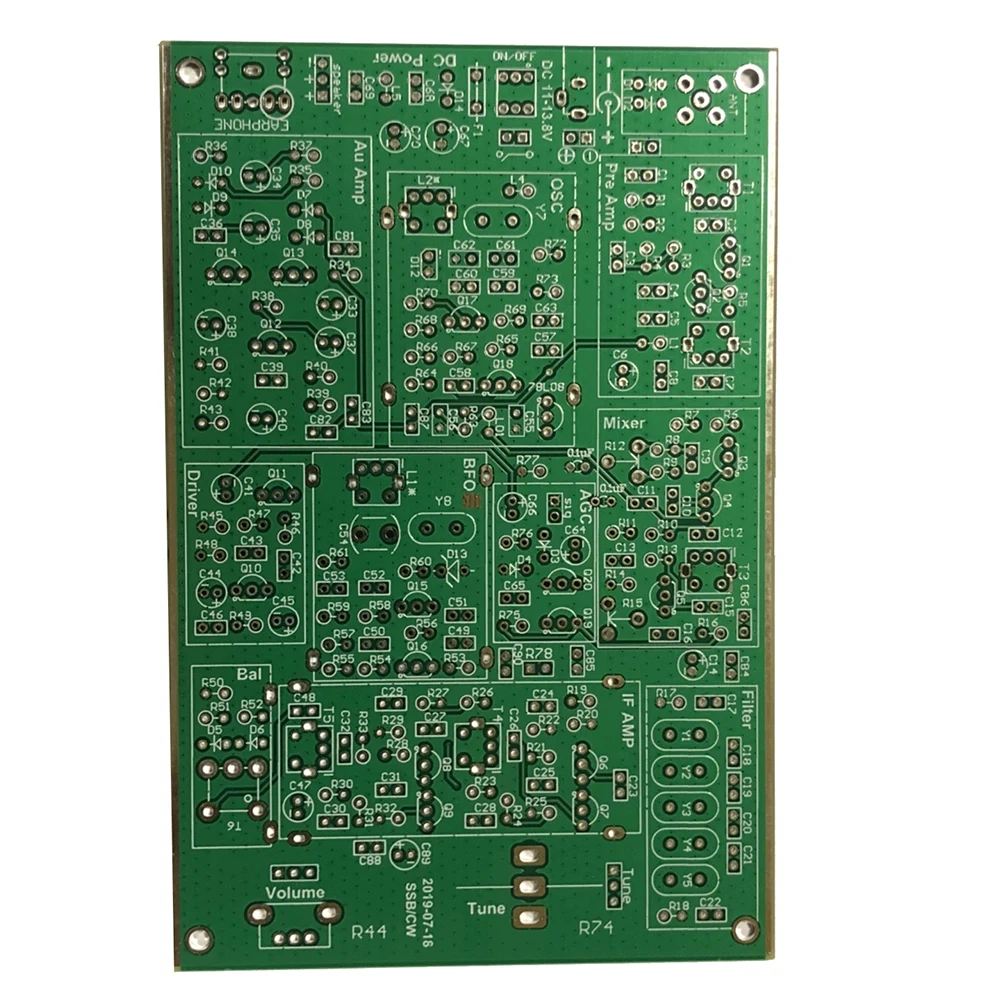

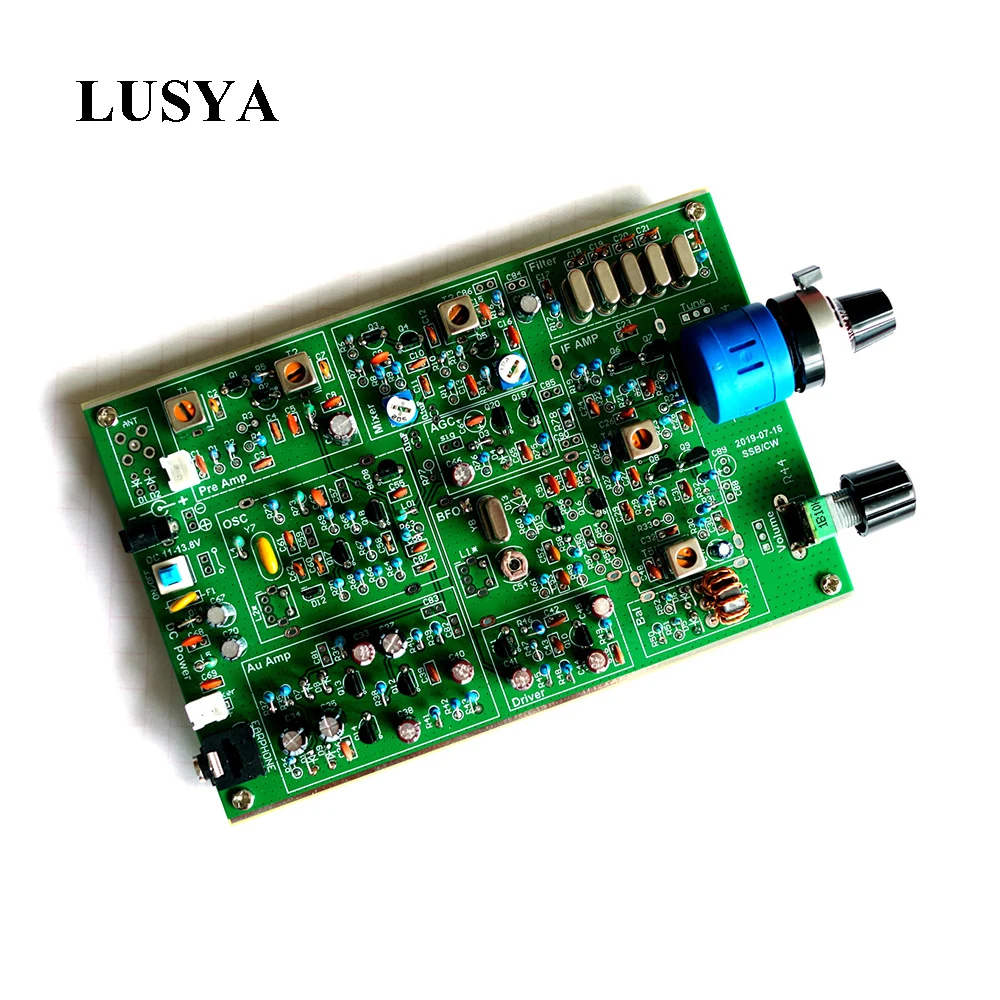

2. Улитка бренд одиночный боковой цепи структура: один уровень cascode высокоуровневая схема + полевой эффект Одиночная сбалансированная схема смешивания + схема соответствия полевого эффекта + схема кристаллического фильтра + двухступенчатый cascode схема общего режима усилителя + диодный баланс смешивания Частотная схема + звуковая кнопка + аудио усилитель мощности. Локальная схема осциллятора является электрооптической керамической осциллирующей схемой, а стабильность частоты полностью удовлетворяет требованиям получения одной боковой ленты, а диапазон регулировки частоты составляет не менее 70 кГц. Примечание: размер платы, показанный ниже, 150*100 мм, а плата FR4.

3. Чувствительность приема цепи бренда улитки сопоставима с чувствительностью готовой машины, которая использовала цепь в этом году.


4. Поскольку приемник карты улитки имеет высокий уровень разрядки, он может использовать обычный мягкий провод для получения сигнала одной боковой полосы. Конечно, прием и распространение коротких волн тесно связаны.


5. Сборка цепи требует определенных теоретических знаний и практических возможностей сварки. Этот комплект не рекомендуется для начинающих.


6. Дискретная схема собрана, и идея интегральной схемы ясна. Дискретная схема также хорошо соответствует теорие в учебнике.

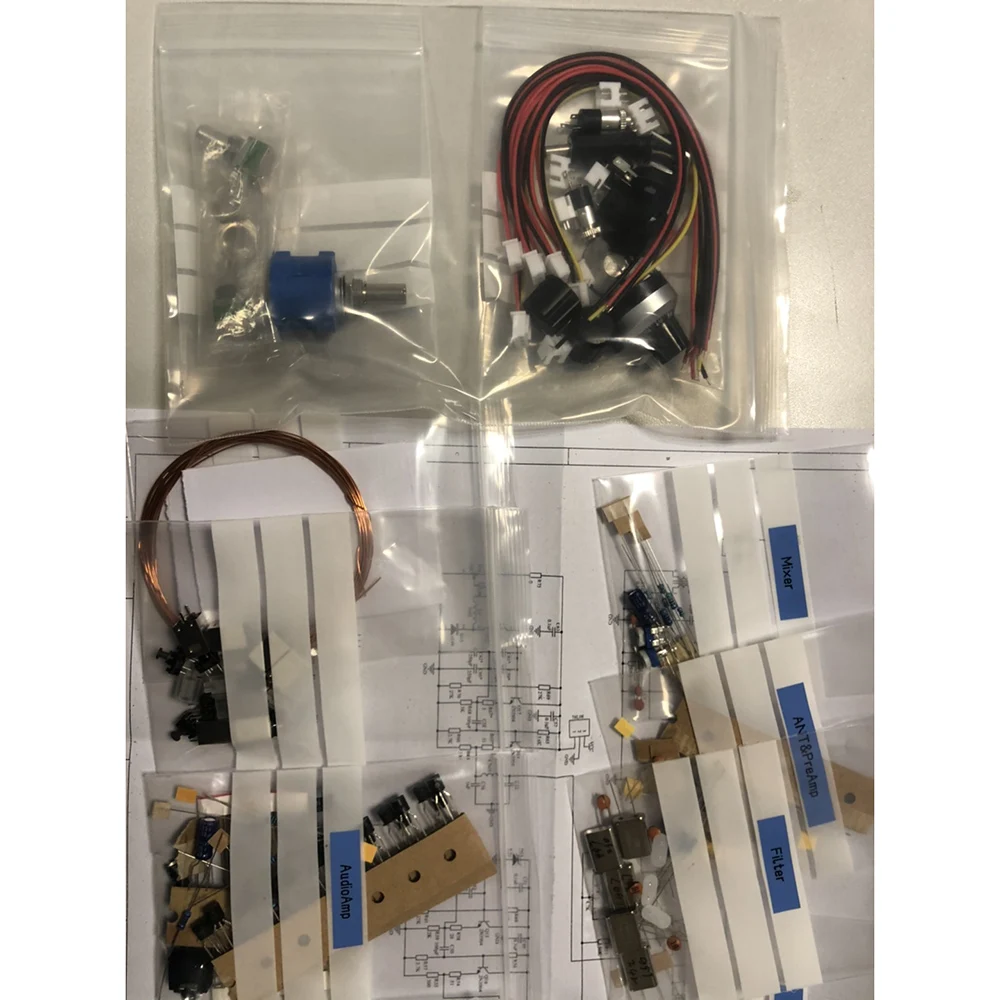

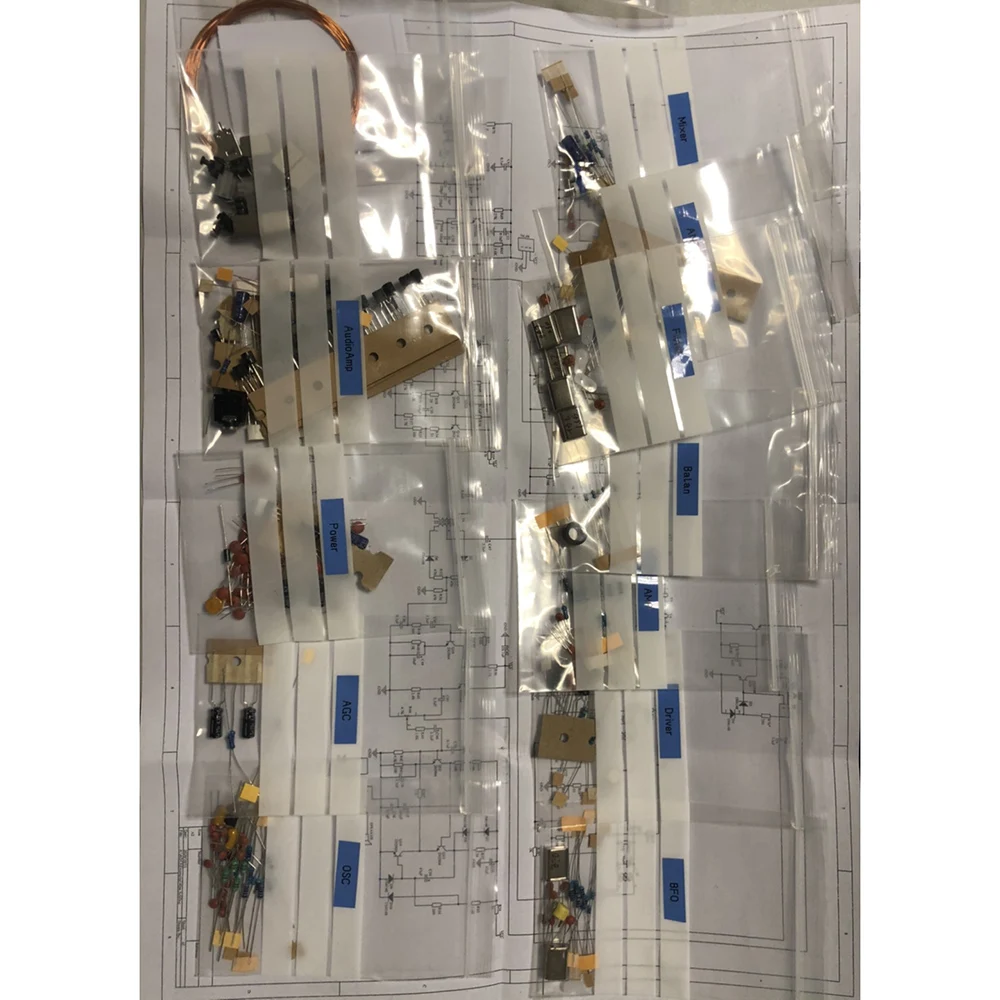

7. Материалы, используемые в наборе "сделай сам" бренда "Улитка", направлены на использование наиболее хороших материалов, которые можно приобрести. Например, многоповоротный потенциометр сделан из американских товаров, другие потенциометры сделаны в Тайване, электролитические конденсаторы-японские конденсаторы, а печатная плата спроектирована повторно три раза. Компоненты в комплекте упаковываются отдельно в соответствии с схемой каждого блока, что удобно для сборки и сборки.

8. Источника питания напряжение всей машины составляет около 11,5 V-13,8 V, а также в потребляемый ток составляет около 40mA.



9. Размеры алюминиевого корпуса 106x55x100 мм, как показано на рисунке ниже.
