2,0 двухканальный чистый задний этап TDA2030A аудио DIY усилитель мощности электронный Diy комплект

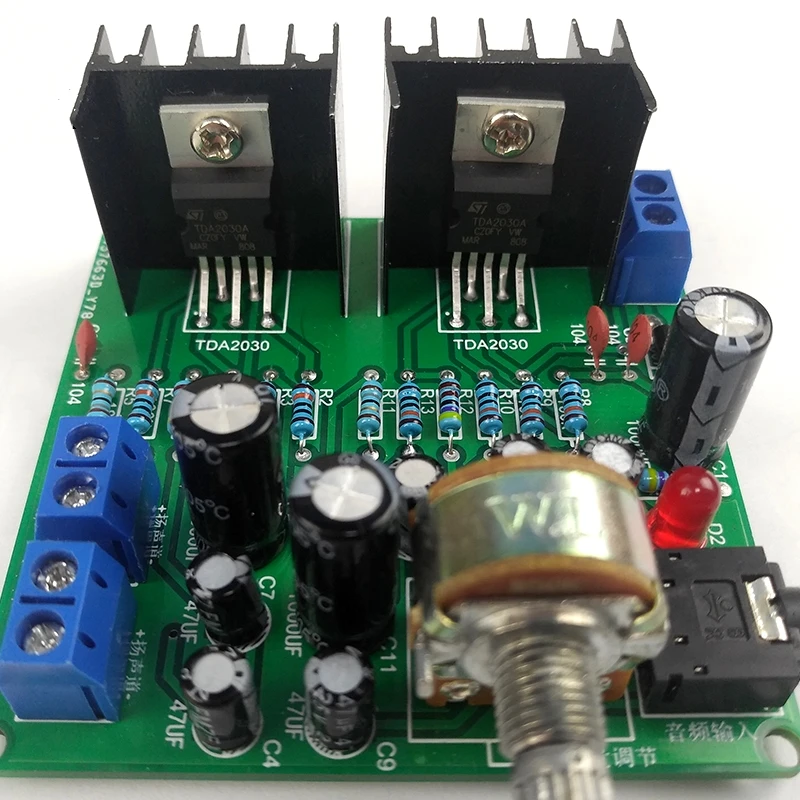

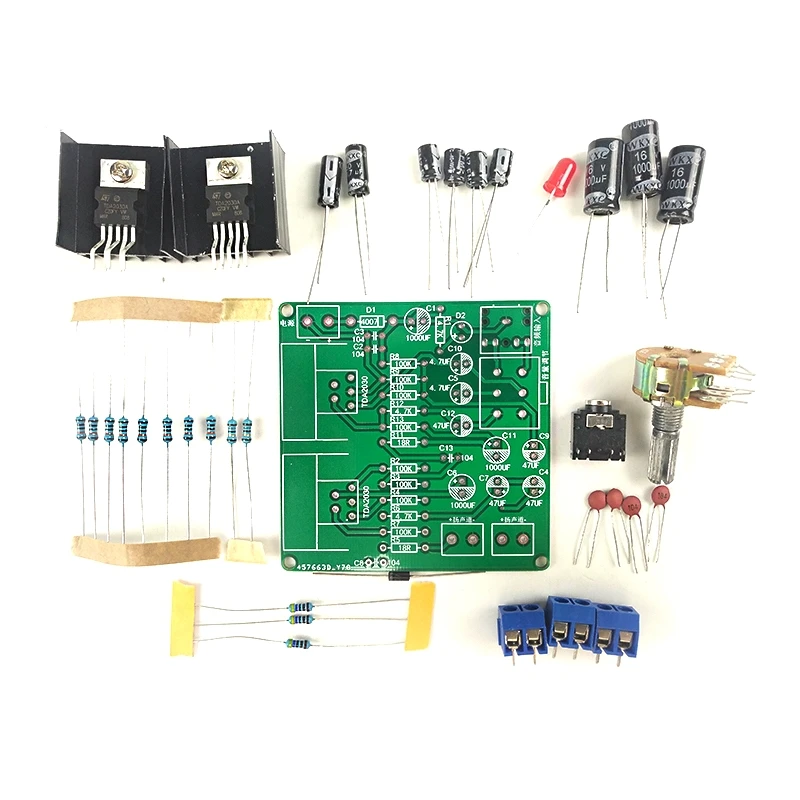

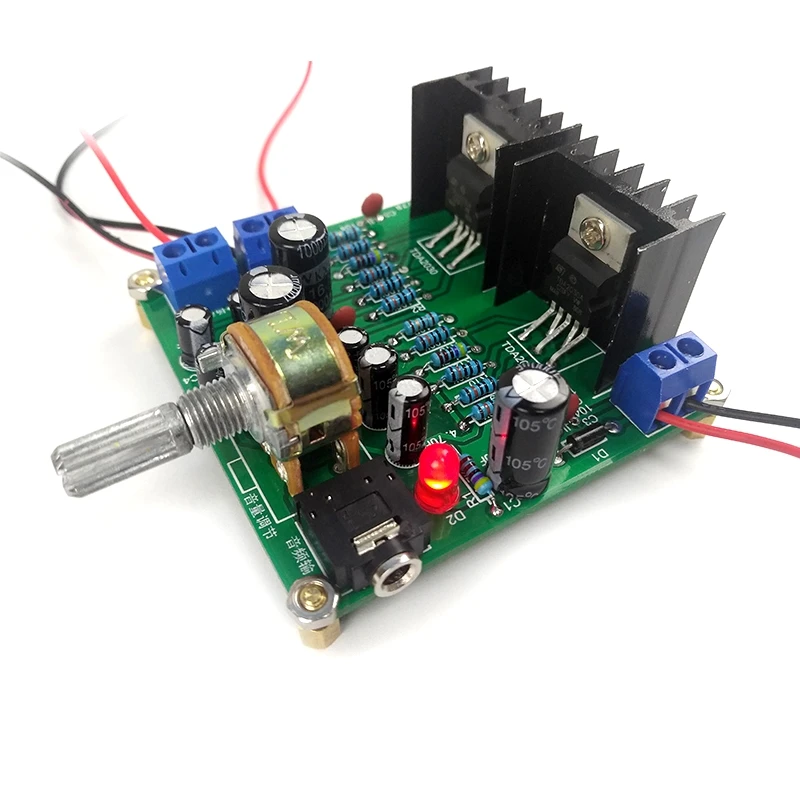

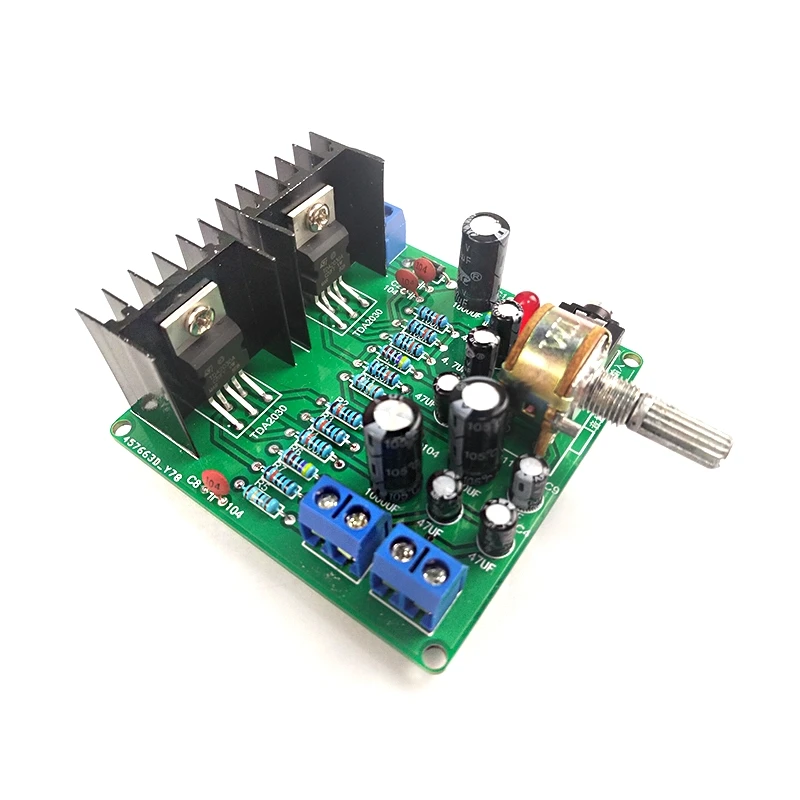

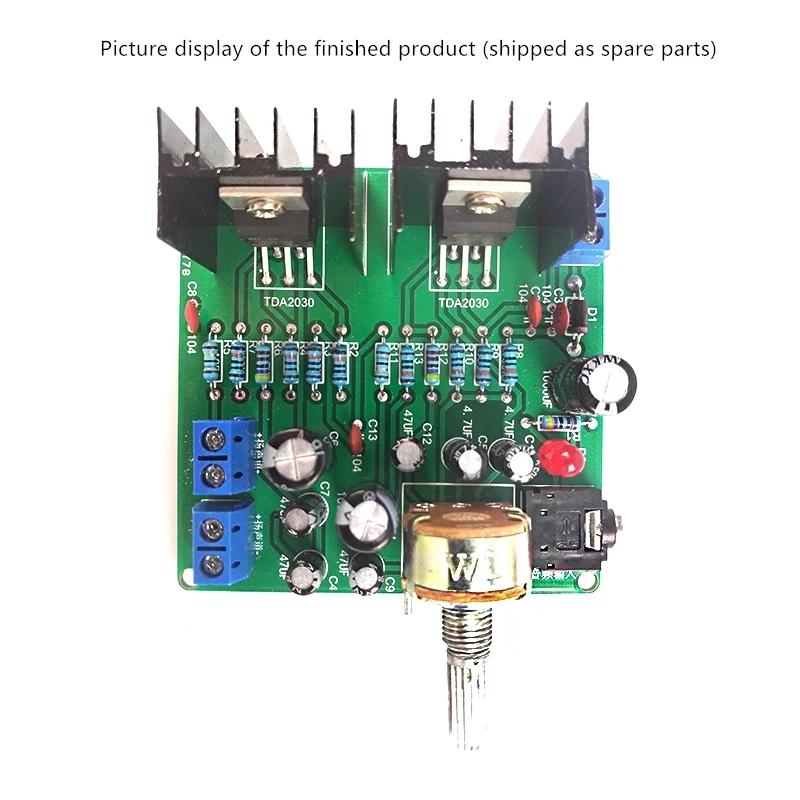

Примечание: товар поступит в Комплект «сделай сам».
Описание:
Этот продукт является частичной частью, вы должны сварить его самостоятельно после покупки. Эта плата усилителя мощности представляет собой стерео аудио усилитель мощности, состоящий из двух Интегрированных Чипов TDA2030 в качестве центра. Он может усиливать и выводить звуковые сигналы переднего конца на компьютеры, мобильные телефоны, MP3 и Bluetooth аудио устройства, а также управлять динамиками в течение 15 Вт для звука. В этой цепи используется один источник питания, а входное напряжение-9-15 В постоянного тока или переменного тока. Расположение компонентов является разумным, мощность сильная, и регулировка может достичь почти никакого статического шума. Подходит для любителей электроники.

Параметр:
Рабочее напряжение: 9-15 в (постоянный ток, переменный ток), постоянный ток положительный и отрицательный, переменный ток не используется
Размер платы: Длина 65 мм, ширина 65 мм, толщина 1,6 мм

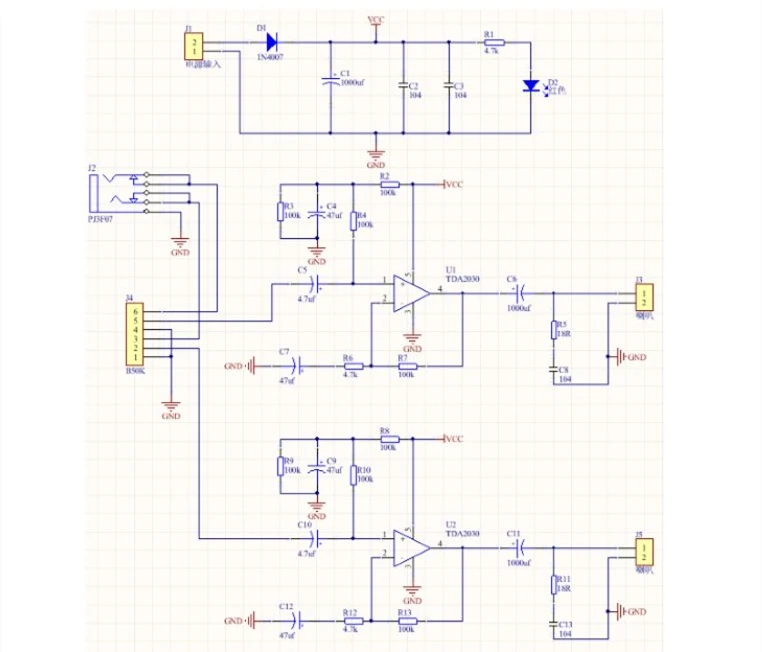

Схема цепи:

Эта схема состоит из двух частей, одна-схема источника питания постоянного тока, а другая-схема усилителя звука. Схема источника питания постоянного тока работает только при входном напряжении переменного тока. D1-это Диод выпрямителя, C1-фильтрующий конденсатор, а C2 и C3-высокочастотные отделочные конденсаторы. Когда вход питания является нормальным, светильник индикатора будет светиться нормально. Звуковой сигнал является входом от J2 и подключен к потенциометру B50K. Поскольку два динамика управляются, используется двойной потенциометр, и два аудиоусилителя одинаковы, поэтому Описан принцип вывода аудиосигнала; один из аудиосигналов проходит C5 Емкостное соединение отправляется на вход TDA2030 для усиления мощности, И усиленный сигнал выводится через pin 4. В этой цепи чип TDA2030 использует один источник питания, а напряжение постоянного тока на входе чипа должно быть 1/2 от напряжения источника питания, чтобы быть нормальной работой, поэтому R2, r3, R4, И C4 образует схему смещения на входе чипа для обеспечения рабочего напряжения входного сигнала; R6, R7 и C7 образуют петлю отрицательного отзывы, которая делает цепь более стабильной; Измените соотношение резисторов R7 и R6, чтобы изменить коэффициент отрицательного отзывы, чтобы изменить увеличение цепи; C6-это конденсатор выходного соединения; r5 и C8 формируют высокочастотную фазовую цепь устранения вибрации, Который подавляет возможное высокочастотное самовозбуждение, когда Нагрузка цепи подключена к Индукционная Колонка колебания может обеспечить стабильность высокочастотного выхода.

Советы по сварке:
* Обратите внимание на положение каждого электронного компонента, Размер значения компонента и направление положительных и отрицательных полюсов;
* Диод 1N4007 не белый, а одна сторона-отрицательный электрод, соответствующий стороне с перекладиной на доске;
* Значение сопротивления и значение емкости должны соответствовать шелковому экрану на плате, электролитический конденсатор имеет положительные и отрицательные электроды, один конец длинной ноги положительный, И другой конец с отрицательным знаком-отрицательный;
* Длинный светодиодный светильник положительный;
* TDA2030 сначала крепится на теплоотвод с помощью винтов, а затем помещается на доску для сварки.

Рекомендации по использованию:
* Проверьте положение компонентов и правильно ли сварены положительные и отрицательные электроды, проверьте, есть ли Сварка короткого замыкания или ложная сварка, И затем включите питание после проверки, что нет никаких проблем;
* Мощность динамика рекомендуется 3-15 Вт, а способность вождения источника питания хорошая и стабильная;
* Источник питания 9-15 в, переменный ток не отличается от положительного и отрицательного, постоянный ток должен различать положительное и отрицательное, чтобы избежать обратного соединения;
* Светодиодный светильник не включен, проверьте наличие короткого замыкания, ложной сварки или плохой контактной лампы;
* Рекомендуется сначала использовать аудиовыход с разъема для наушников на мобильный телефон;
* Если красный светильник не включен, проверьте правильность пайки положительных и отрицательных электродов или проверьте качество светильник без питания;
* Максимальный звук, который можно регулировать, когда потенциометр отрегулирован на звук просто без искажений.

Меры предосторожности:
(1) в комплект не входят батарейки.
(2) обратите внимание, что компоненты на доске должны быть паяны от меньшего размера, а затем более крупных.
(3) отдельные компоненты, такие как резисторы и конденсаторы, временно отсутствуют на складе. Мы заменим их компонентами других близких значений на основе принципа схемы символа. Синие Металлические пленочные резисторы могут быть заменены на серые резисторы из углеродистой пленки и резисторы из серой углеродистой пленки. Он также может быть заменен на синий металлический пленочный резистор, чтобы отправить его, что является тем же эффектом.
