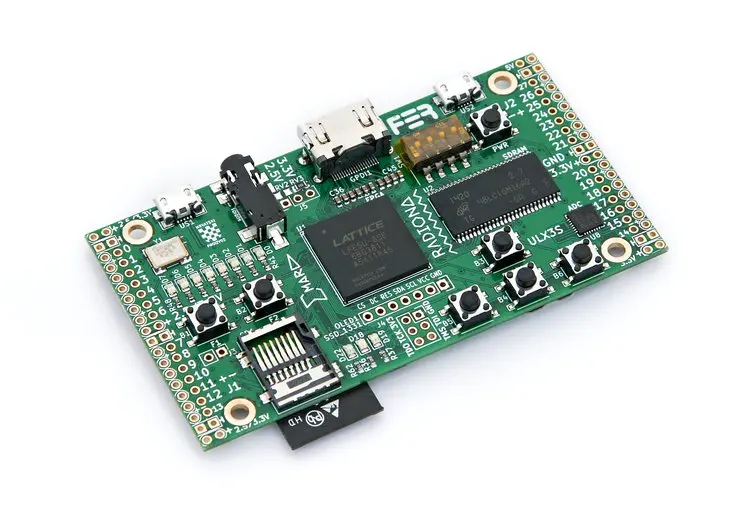

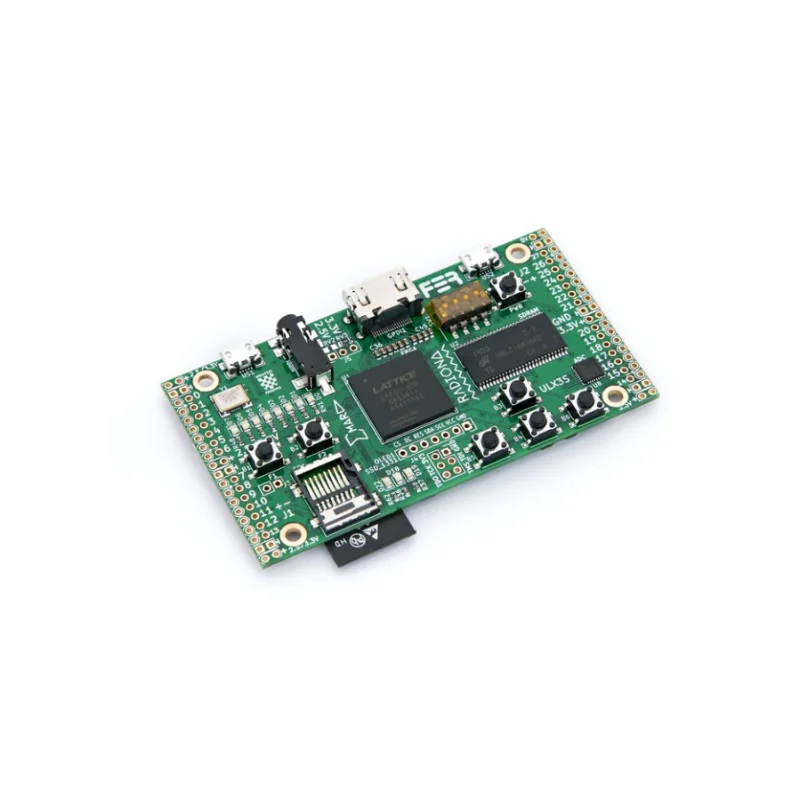

ULX3S мощная, открытая аппаратная плата ECP5 FPGA dev

ULX3S является полностью открытым исходным кодом, компактным, надежным и доступным FPGA dev board, оснащенным сбалансированным выбором дополнительных компонентов и расширений. Хотя он был разработан в первую очередь как обучающий инструмент для овладения принципами дизайна цифровой схемы, ULX3S включает в себя широкий спектр функций и интерфейсов, которые позволяют ему служить широко полезным модулем для установки в сложных устройствах.

Благодаря мощной решетчатой полупроводниковой ECP5-series чипу FPGA, поддерживаемой новейшими инструментами с открытым исходным кодом, ULX3S является одной из самых мощных и желательных платформ, доступных для любителей FPGA. Он оснащен встроенным Wi-Fi, дисплеем, кнопками, светодиодами и хранилищем. Flash it с обновлением In-the-air (OTA) с помощью Wi-Fi соединения или воспользуйтесь встроенным oled-дисплеем и кнопками для просмотра содержимого sd-карты и выбора bitstream

Энергоэффективный, универсальный и простой в программировании

Благодаря RTC, поддерживаемому батареей, ULX3S может полностью отключаться и просыпаться только в ответ на определенные события. Эта функция делает его идеальным для использования в маломощных приложениях, таких как удаленные сенсорные узлы с питанием от батареи.

И если вы не тип низкой мощности, встроенные периферийные устройства, такие как SDRAM, USB, цифровое видео выход, FM/ASK антенна, ADC, И DAC делает его аудио/видео powerhouse для обработки и синтеза сигналов, управления двигателем и SDR использовать чехлы. Он может эмулировать аркадные машины и ретро-компьютеры, такие как Minimig (Amiga) или современные системы, такие как F32C (MIPS/RISCV). Он имеет 56 контактов GPIO, все они направляются как дифференциальные пары, и PMOD совместимый pinout, который открывает его до широкого спектра вариантов расширения.

Наконец, если вы только начинаете с FPGAs, вы можете использовать Arduino IDE для программирования ULX3S за считанные секунды

Бортовой ESP32

Инженеры по, встроенные разработчики и программисты, Обучающие Verilog, получат удовольствие от встроенного ESP32, который может работать совместно с FPGA или независимо от него. Программа ESP32 изначально использует C/C + + с Arduino IDE, визуальное микро-расширение для визуальной студии или Espressif IDF commandline toolchain. Вы также можете настроить ESP32 для использования с MicroPython, Espruino, JavaScript SDK, NodeMCU, LUA, mruby. Net C # nanoFramework и многое другое!

Стабильный дизайн

ULX3S активно разрабатывался с 2016 года и является результатом сотрудничества между Radiona.org / Zagreb Makerspace и FER-преподавателем электротехники и вычислительной техники-в Загребе в хорватском университета.

Наш дизайн PCB был разработан электронным механиком аэродинамических исследований и разработок (EMARD).

Особенности и характеристики

FPGA: решетка ECP5
LFE5U-85F-6BG381C (84 K LUT)
LFE5U-45F-6BG381C (44 K LUT)
LFE5U-12F-6BG381C (12 K LUT)
USB: FTDI FT231XS (500 кбит JTAG и 3 Мбит USB-серийный)
GPIO: 56 штифтов (28 дифференциальные пары), PMOD приятная на ощупь с выход питания 3,3 V на 1 или 2,5 V при температуре не выше 1,5 A
ОЗУ: 32 Мб SD RAM 166 МГц
Вспышка: 4-16 Мб Quad-SPI Flash для FPGA config и хранения данных пользователя
Массовое Хранение: слот Micro-SD
Светодиодный s: 11 (8 пользовательский светодиодный s, 2 USB светодиодный s, 1 Wi-Fi светодиодный)
Кнопки: 7 (4 направления, 2 огня, 1 Кнопка питания)
Аудио: 3,5 мм jack с 4-мя контактами (аналоговый стерео + цифровой аудио или композитный видео)
Видео: Цифровое видео (GPDI общего назначения дифференциальный Интерфейс) с 3,3 В до 5 В пост I²C двунаправленный сдвиг уровня
Дисплей: держатель для 0,96 "SPI цвет OLED SSD1331
Wi-Fi и Bluetooth: ESP32-WROOM-32 поддерживает автономный веб-интерфейс JTAG через Wi-Fi
Антенна: 27, 88-108, 144, 433 МГц FM/ASK на борту
ADC: 8 каналов, 12 бит, 1 мс a/s MAX11125
Мощность: 3 Импульсные регуляторы напряжения: 1,1 V, 2,5 V и 3,3 V
Часы: 25 МГц на борту, внешний дифференциальный часовой вход
Низкомощный режим сна: 5 µA в режиме ожидания 5 В, RTC MCP7940N будильник, кнопка питания, 32768 Гц кварцевый с резервным аккумулятором CR1225
Размеры: 94 мм × 51 мм

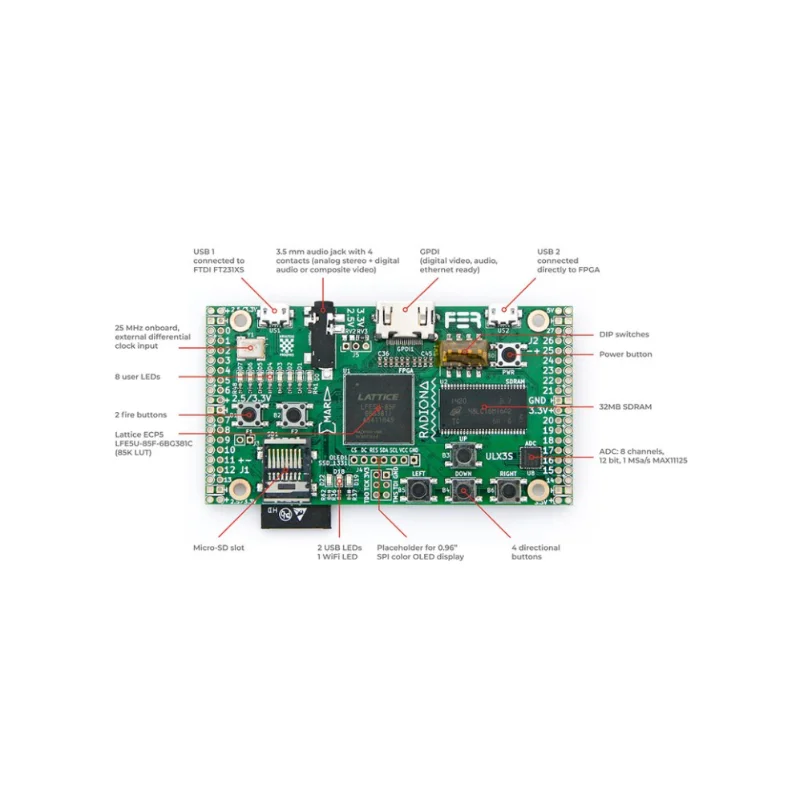

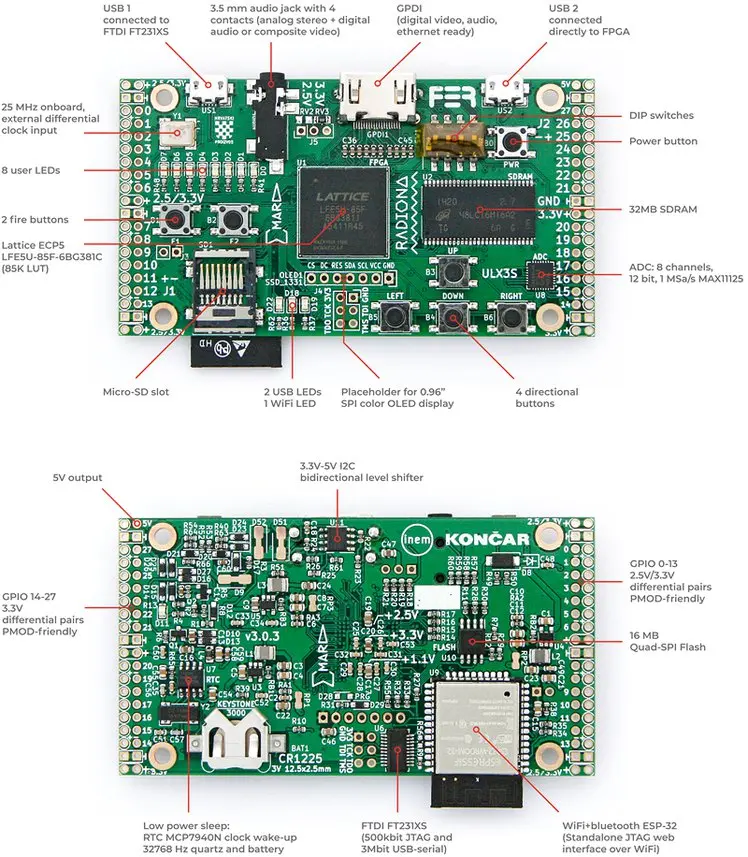

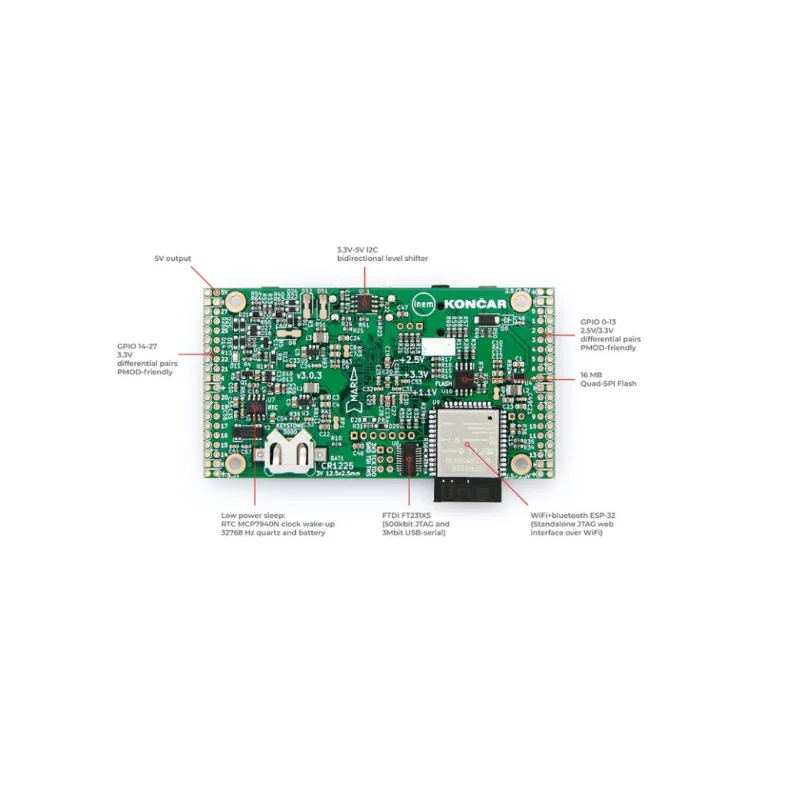

Легенда

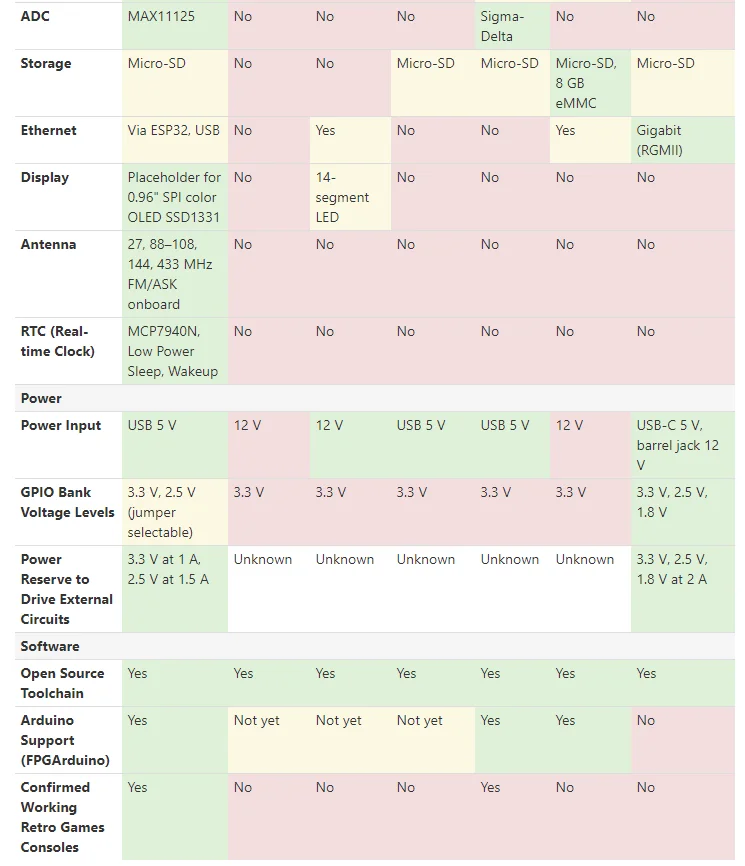

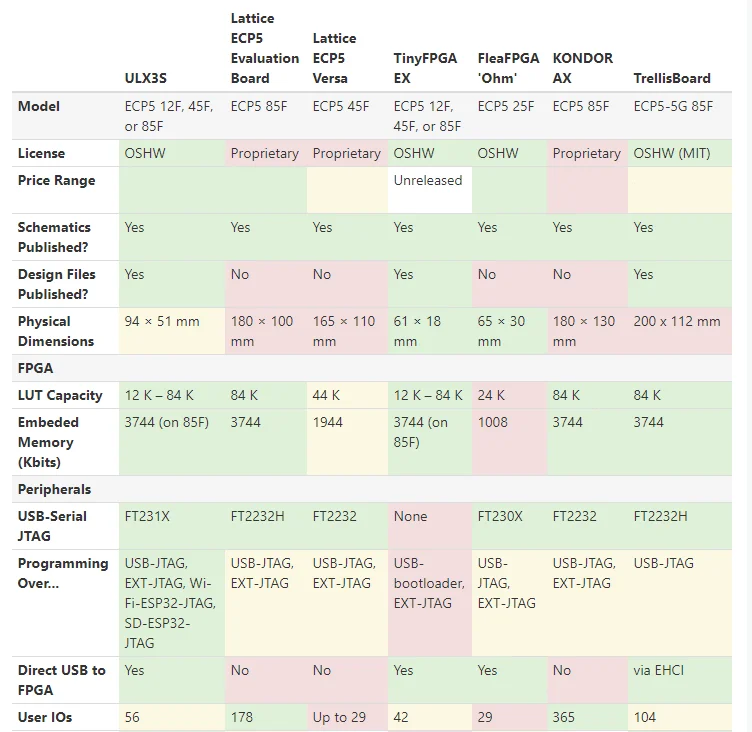

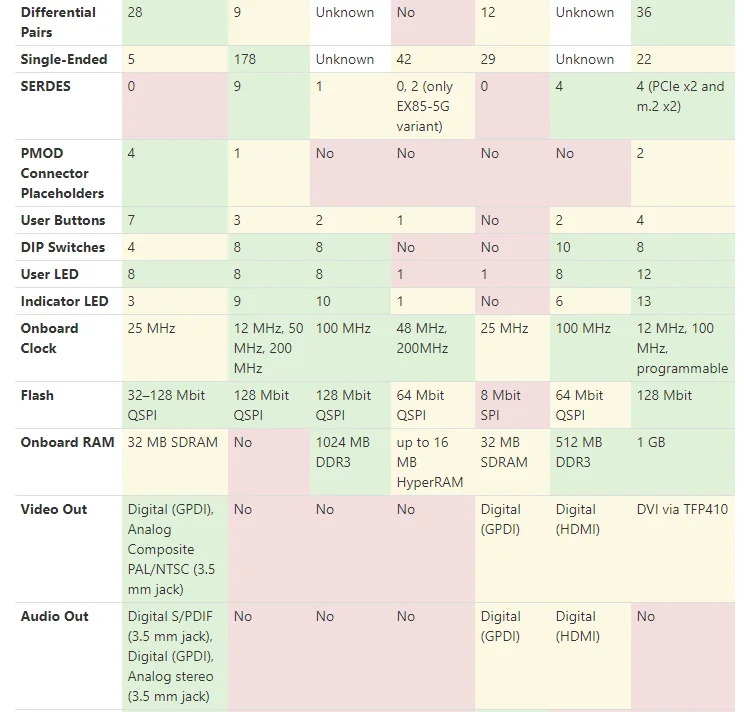

Таблица Сравнения

Поддержка и документирование

В нашем репозитории FPGA Odysseus на GitHub вы найдете руководства по настройке и настройке, обучающие программы и код образца. Дополнительные ресурсы доступны в нашем репозитории проектов, или вы также можете обратиться к другим разработчикам ULX3S через наше сообщество Gitter.
