5 "5 0 inch 800*480 совместимому с HDMI на тонкопленочных транзисторах тонкоплёночных

5 "5 0 inch 800*480 совместимому с HDMI на тонкопленочных транзисторах тонкоплёночных

GPIO резистивная сенсорная панель

Номер модели: SUR800480HG050A

Часть A: Руководство по загрузке данных

Тип"Http://surenoo.tech"В вашем коричневом цвете;

Нажмите "RaspBerry Pi Display Series"> "HDMI Display"> "5,0" 800*480 ", поиск"SUR800480HG050A"Чтобы найти его;

Нажмите «скачать», чтобы получить таблицу данных»SUR800480HG050A".

Часть B: основная информация

5 дюймов стандартного отображения, 800 × 480 разрешение

С резистивным сенсорным экраном, поддержка сенсорного управления

Поддерживает только управление подсветкой, подсветку можно выключить, чтобы сохранить питание

Поддерживает стандартный вход интерфейса HDMI, совместим и может быть непосредственно вставлен с Raspberry Pi (3-е, 2-е и 1-е поколение)

Может использоваться в качестве монитора HDMI общего назначения, например: Подключите к компьютеру HDMI в качестве поддисплея (разрешение должно быть в состоянии выдержать выход для 800x480)

Используется как raspberry pie display, поддерживающий Raspbian, Ubuntu, kali, Kodi (без касания), win10 IOT (без касания)

Работает как монитор ПК, поддержка XP,win7, win8, win10 системы (не поддерживает сенсорный)

CE, RoHS Сертификация

Размеры: 5,0 (дюйм)

Артикул: MPI5008

Разрешение: 800*480 (точки)

Сенсорный экран: 4-проводной резистивный экран

Размер изделия: 121,11*77,93 (мм)

Размер посылка: 154*135*51 (мм)

Приблизительный вес (посылка, содержащая): 206 (г)

Рассеивание мощности: 0.34A * 5V

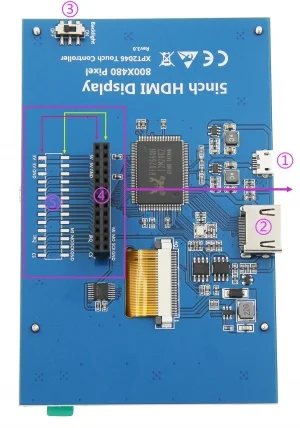

① Интерфейс USB: получить питание 5 В от USB, если ④-13*2 контактный разъем был подключен, что этот интерфейс USB не может быть подключен
② Интерфейс HDMI: для передачи HDMI
③ Выключатель питания с подсветкой: управление включенной и выключенной подсветкой для экономии энергии
④ 13*2 контактный разъем: Получите питание 5 В от raspberry Pi до LCD, в то же время передавайте сенсорный сигнал обратно в raspberry Pi
⑤ Расширенный интерфейс: Расширенный ④-13*2 контактный разъем сигнала Pin-to-Pin

Шаг 1, установите официальное изображение Raspbian

Загрузите последнее изображение с официального скачивания.

Установите систему в соответствии с официальными инструкциями.

Шаг 2, установка ЖК-драйвера онлайн

Используйте SSH для подключения raspberry pi и убедитесь, что raspberry pi подключен к интернету, прежде чем выполнять следующие команды: sudo rm -rf LCD-show
ГИТ клон//github.com/goodtft/LCD-show.gitChmod-R 755 LCD-show
ЖК-дисплей cd/
Sudo. /LCD5-show

Подключите компьютер HDMI выходной сигнал к ЖК-интерфейсу HDMI с помощью кабеля HDMI

Подключите сенсорный ЖК-Интерфейс USB (любой из двух MicroUSB) к usb-порту устройства

Если есть несколько мониторов, сначала отключите другие разъемы монитора и используйте LCD в качестве единственного монитора для тестирования.

Этот метод применяется только кRaspberry PiСерия экранов, другие экраны не применяются.

Метод 1Если драйвер не установлен, выполните следующую команду (Raspberry Pi должен подключиться к интернету):

ЖК-дисплей sudo rm -rf
ГИТ клон//github.com/goodtft/LCD-show.gitChmod-R 755 LCD-show
ЖК-дисплей cd/
Sudo. /XXX-show 90

После выполнения драйвер будет установлен. Система автоматически перезагружается, и экран дисплея будет вращаться на 90 градусов, чтобы нормально отображать и касаться.
('ХХХ-шоу'Может быть изменен на соответствующий драйвер, и '90 'может быть изменен на 0, 90, 180 и 270, соответственно, представляя углы вращения 0 градусов, 90 градусов, 180 градусов, 270 градусов)

Метод 2, Если драйвер уже установлен, выполните следующую команду:

ЖК-дисплей cd/
Sudo. /Поворот. sh 90

После выполнения система автоматически перезагружается, и экран дисплея будет вращаться на 90 градусов, чтобы нормально отображать и касаться.
('90 'может быть изменен на 0, 90, 180 и 270, соответственно, соответствует углам вращения 0 градусов, 90 градусов, 180 градусов, 270 градусов)
ЕслиПоворот. shНе удается найти, использоватьМетод 1Для установки последних драйверов
