NVUM 3 оси/4 оси/5 осей/6 оси Mach3 USB карты 200 кГц ЧПУ motion контроллер Slave Ф для шагового

NVUM 3 оси/4 оси/5 осей/6 оси Mach3 USB карты 200 кГц ЧПУ motion контроллер Slave Ф для шагового

Содержание продукта:

Карта управления * 1
USB кабель * 1
CD * 1

Введение продукта:

NVUMV2.1 представляет собой с диагональю экрана 3-6 оси motion контроллер мы проводим 4 года на всех этапах.
NVUMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через Ethernet
Свяжитесь с компьютером, просто используйте шпагат для прямого подключения или передачи с маршрутизатором.
NVUMV2.1 контроллер движения принимает рамки дизайна руки. Дизайн руки
Включает в себя связь, кодеаналитический, основной алгоритм и импульсное развитие. Рационально
Дизайн, удобный в эксплуатации.

Параметры производительности:

Поддержка Ethernet;

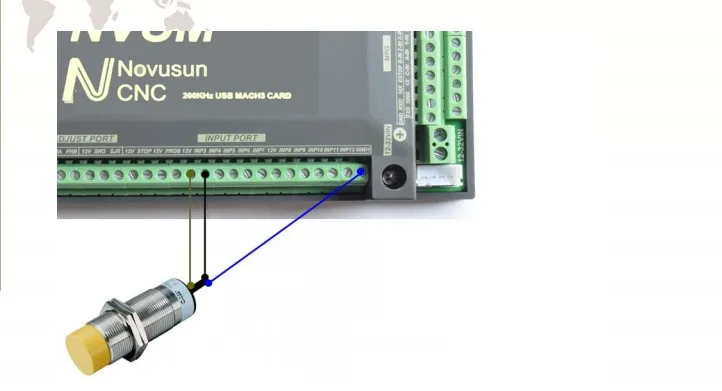

 12 портовая фотоэлектрический изолированные входной интерфейс если вы хотите заказать обычное цифровых данных;

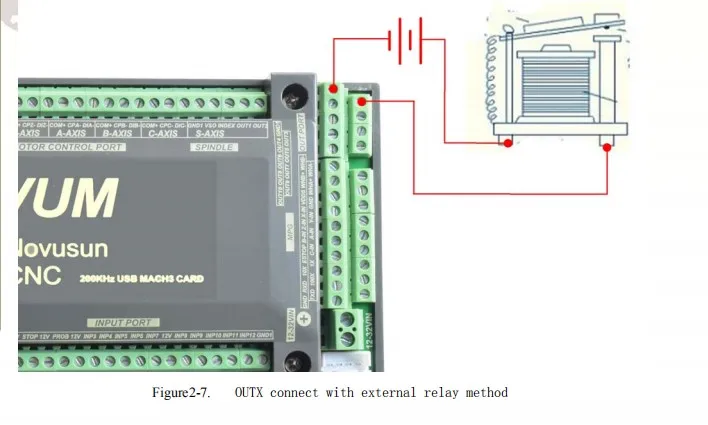

 10 портов фотоэлектрический изолированные Выходной интерфейс: если вы хотите заказать обычное цифровых данных;
1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);
 Поддерживает 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси;
Микросхема управления движением руки;
 Основного устройства составляет 12V-32VDC источника питания входное напряжение, ток, должно быть больше, чем 0.5A;

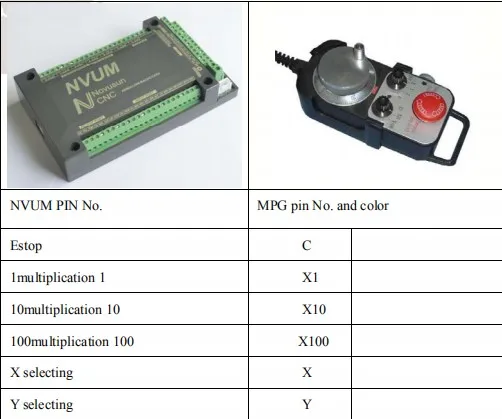

Совместимо с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.

Внешний вид и размер:

Контроллер движения NVUMV2.1 имеет герметичную конструкцию корпуса, есть 4 отверстия для установки
Внизу. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в
Шкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2:

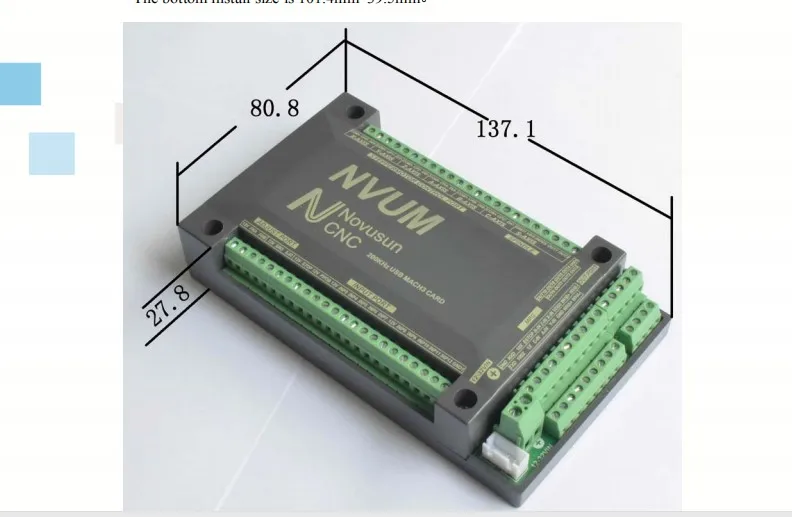

Общий размер изделия-137,1 мм * 80,8 мм * 27,8 мм;

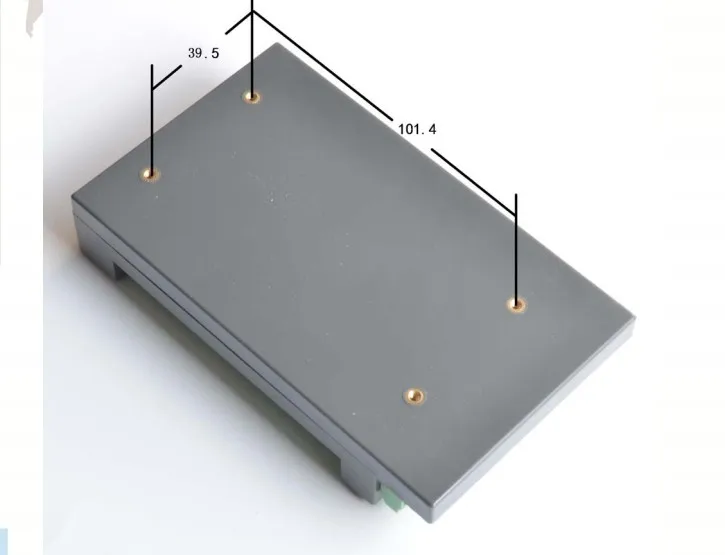

Нижний Размер установки 101,4 мм * 39,5 мм.

Определение проводки:

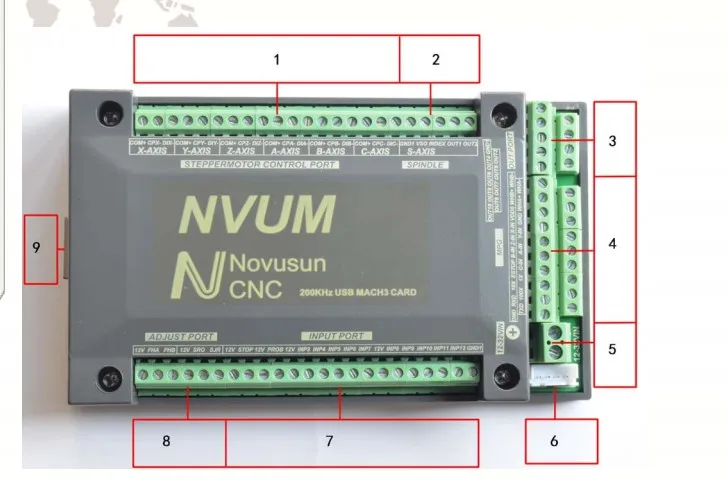

Подключение контроллера включает в себя:

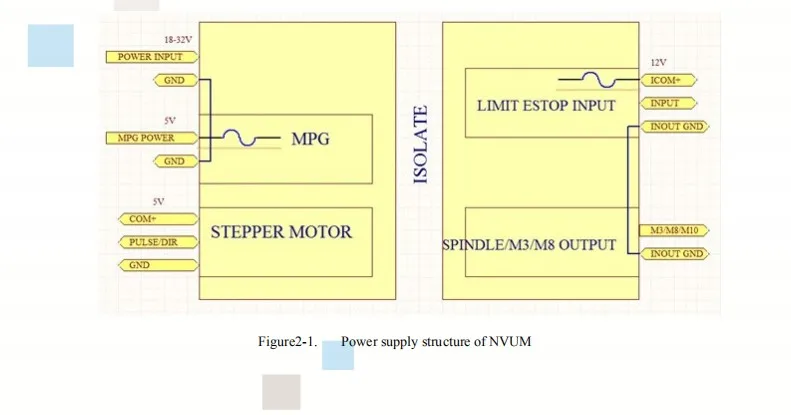

1. Интерфейс питания,
2. Интерфейс подключения Ethernet,
3. Интерфейс MPG,

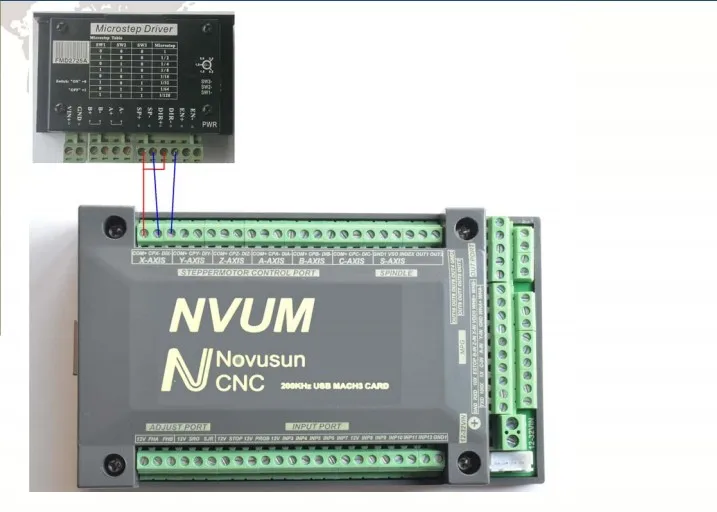

4. Шаг/сервопривод управления выходной интерфейс,

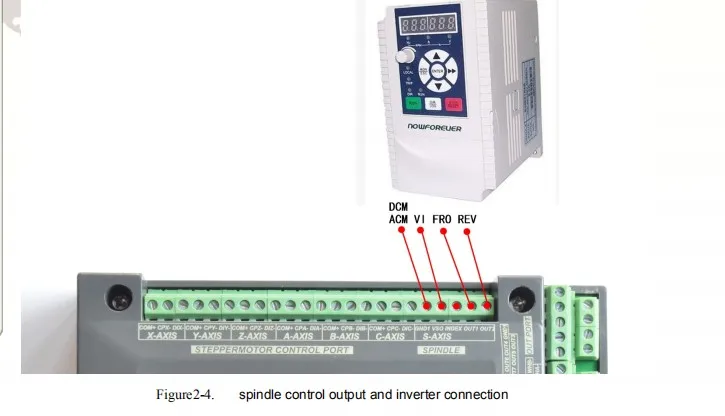

5. Выходной интерфейс управления шпинделем,

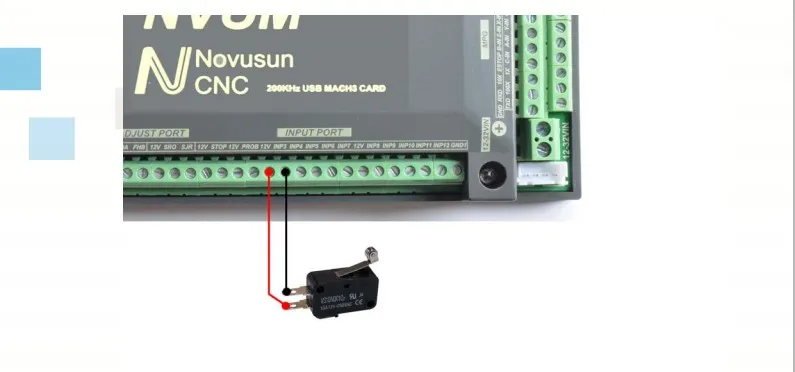

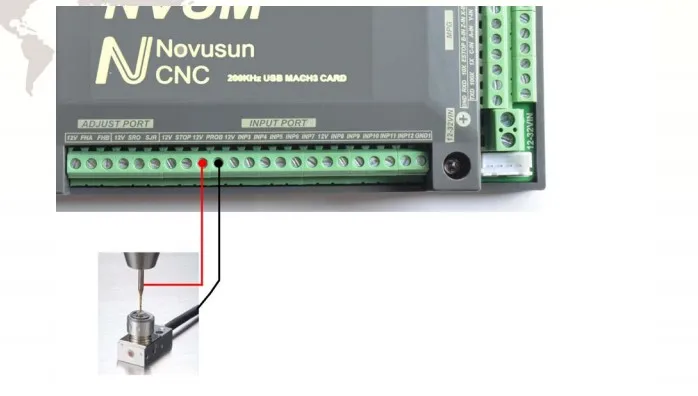

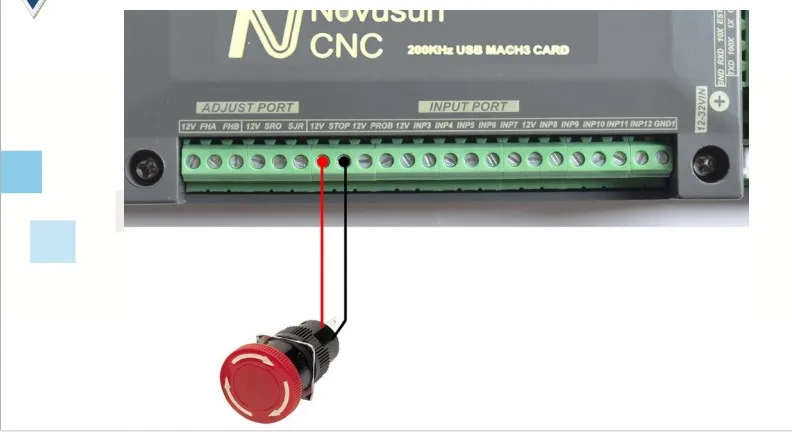

6.Estop и концевой переключатель и инструмент настройки входного интерфейса
И так далее.
Теперь мы описываем их в деталях, как показано ниже.

Преимущество:

1) Поддержка Ethernet;
2) 12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных;
3)10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных;
4) 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);
5) может поддерживать 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси;
6) чип управления движением руки;
7) основным устройством является 12-32 В постоянного тока вход источника питания, ток должен быть выше 0,5a;
8) совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании
