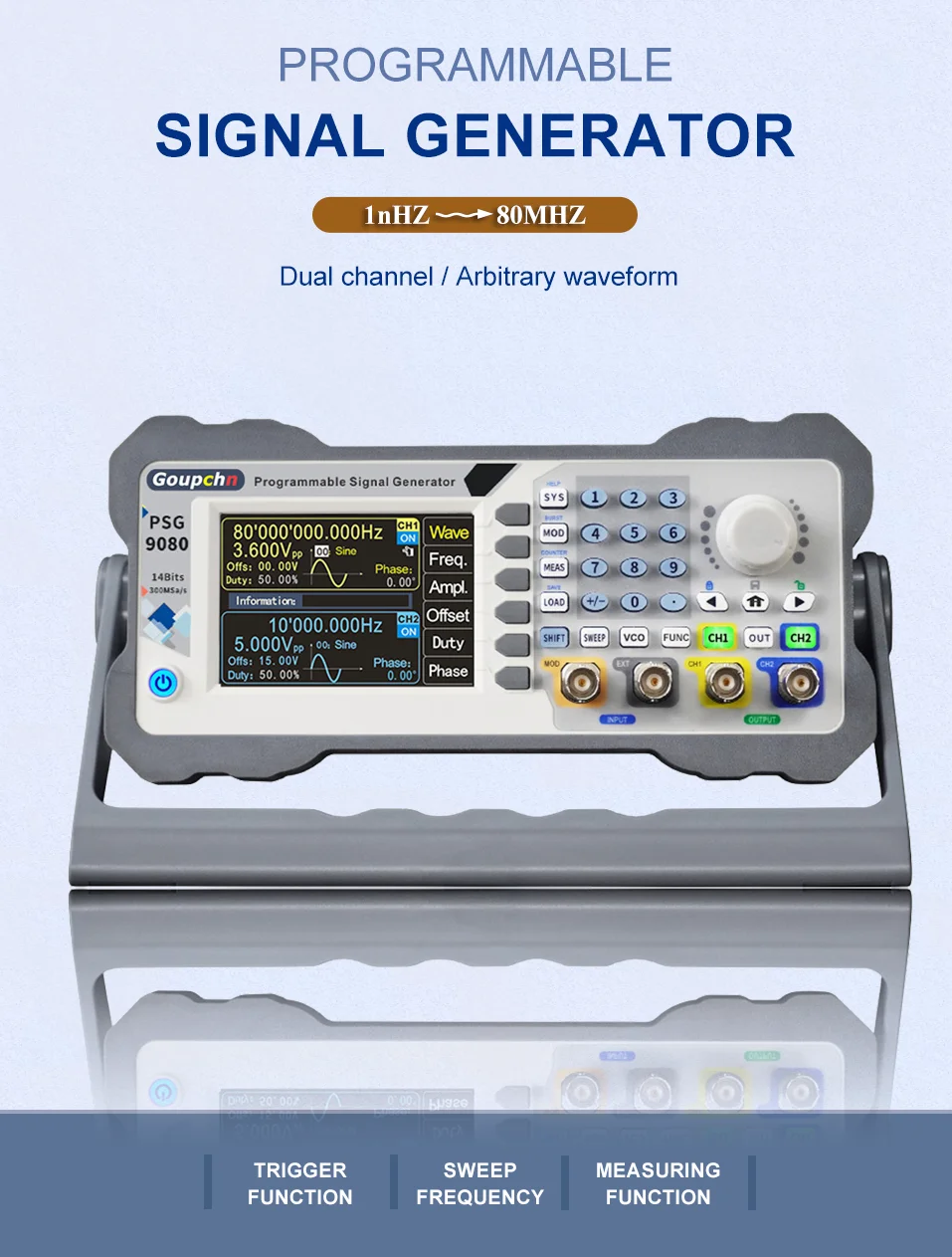

PSG9080 80 МГц цифровой контроль DDS Программируемый генератор сигналов двухканальный генератор сигналов

PSG9080-это программируемая функция/генератор сигналов произвольной волны. Он может выводить синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольную волну и т. д. Частотный диапазон прибора до 80 МГц, с модуляцией, частотной разверткой, частотой измерения сигнала и функциями программирования и т. д. Он может одновременно отображать Выходные сигналы, амплитуду, фазу, Рабочий цикл и частота. Эта серия имеет отличные амплитудно-частотные характеристики, многофункциональные, высокопроизводительные, экономичные, портативные и другие характеристики обеспечивают новые варианты для образования, исследований и разработок, производства, тестирования и других отраслей промышленности.

Инструмент-это изысканный внешний вид и оснащен 3,5 дюйма с высоким разрешением Цвет ЖК-дисплей экран взять с собой новый визуальный опыт.

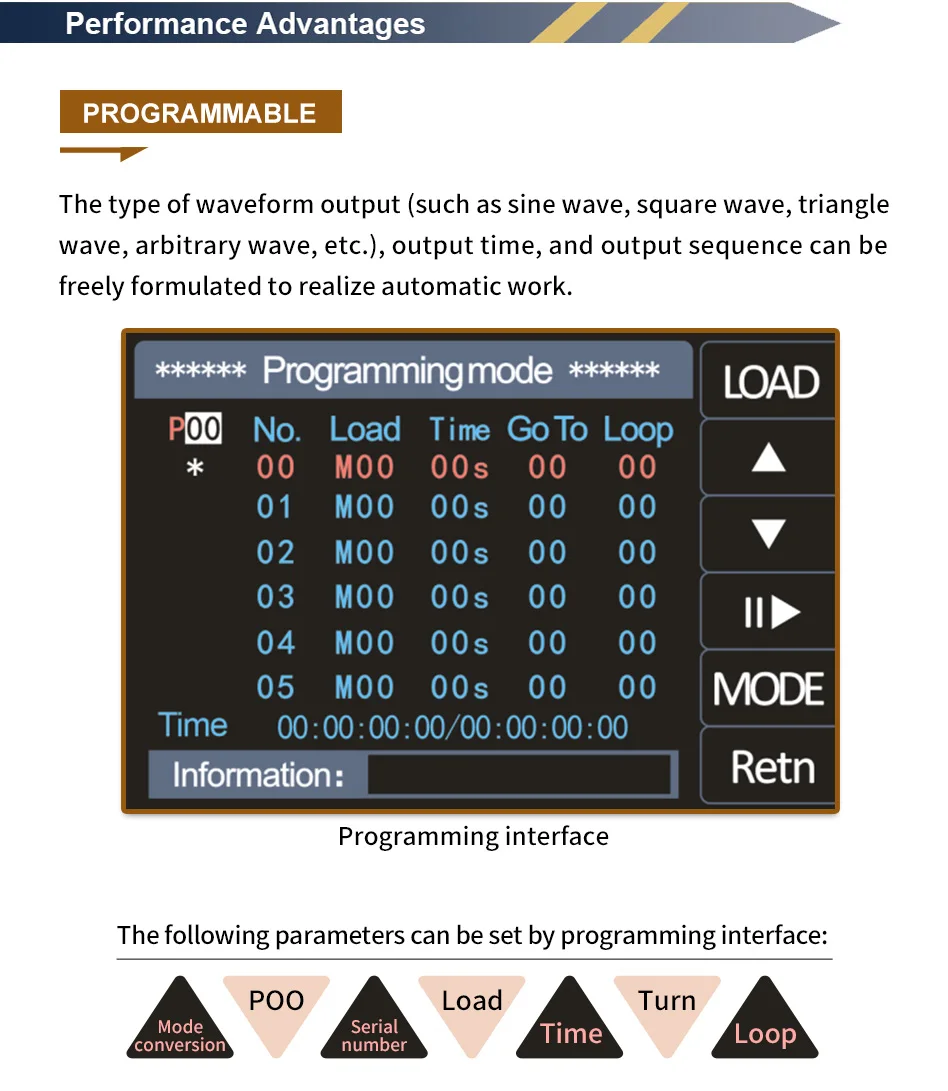

►Программируемый выход: Тип выходного сигнала (например, Синусоидальная волна, прямоугольная волна, треугольная волна, произвольная волна и т. д.), время выхода и выходная последовательность могут быть свободно разработаны для реализации автоматической работы.

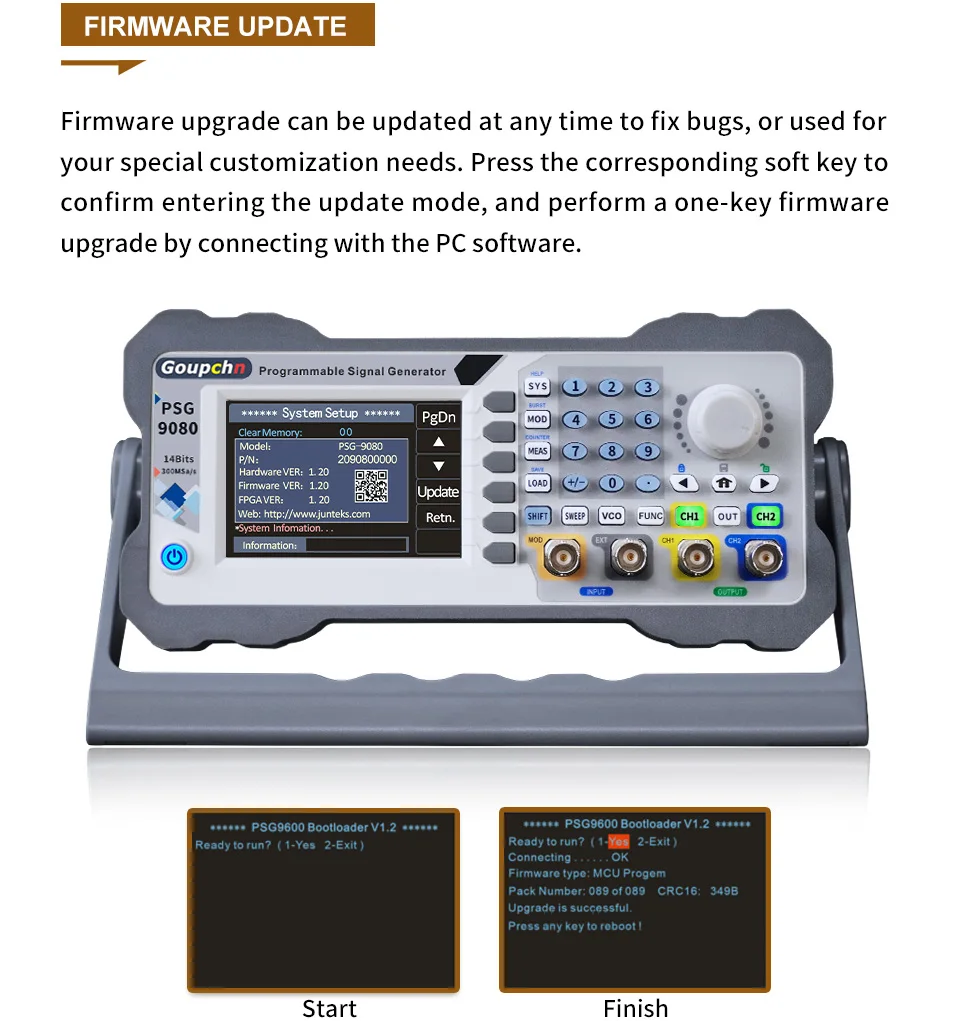

►Обновление прошивки в режиме реального времени: обновление прошивки может быть обновлено в любое время, чтобы исправить ошибки или использовать для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление однокнопочной прошивки путем подключения к программному обеспечению ПК.

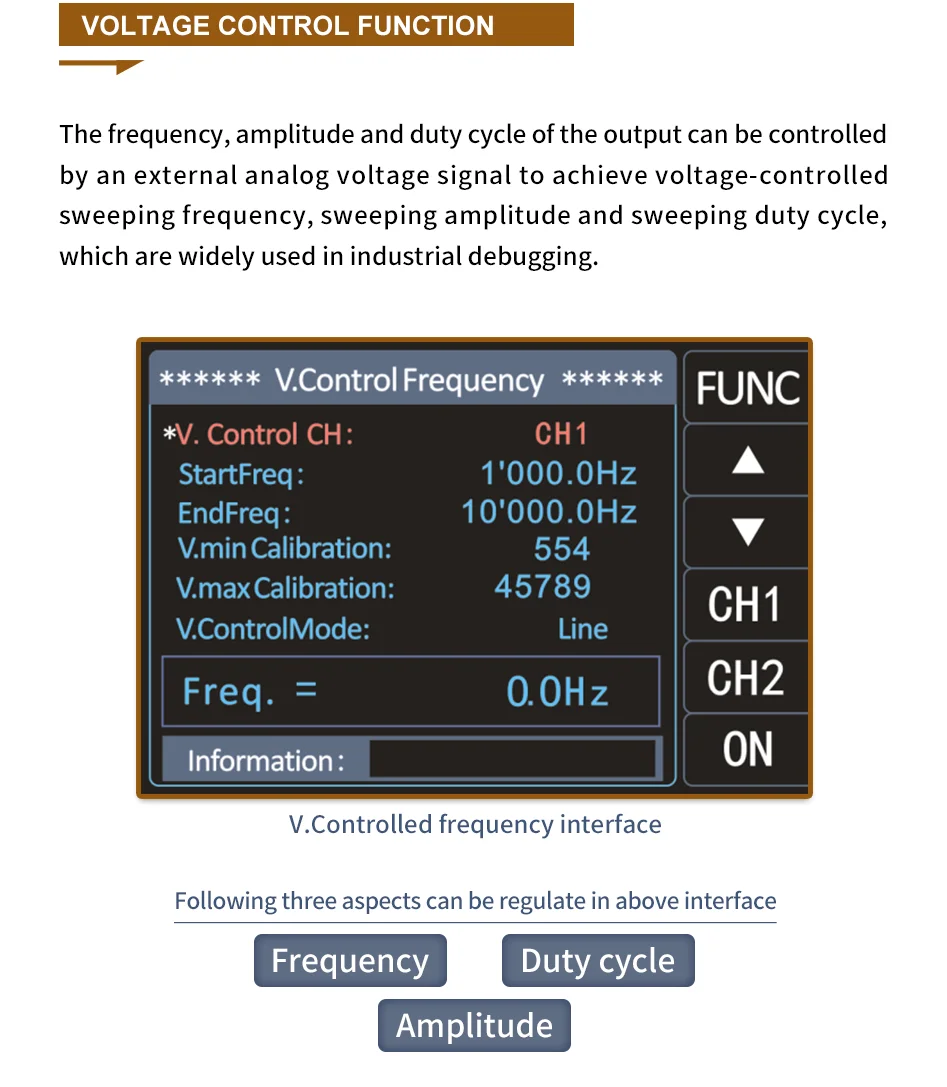

►Регулировка напряжения: частота, амплитуда и рабочий цикл выхода могут управляться внешним аналоговым сигналом напряжения для достижения регулируемой напряжением частоты подметания, амплитуды подметания и цикла подметания, которые широко используются в промышленной отладке.

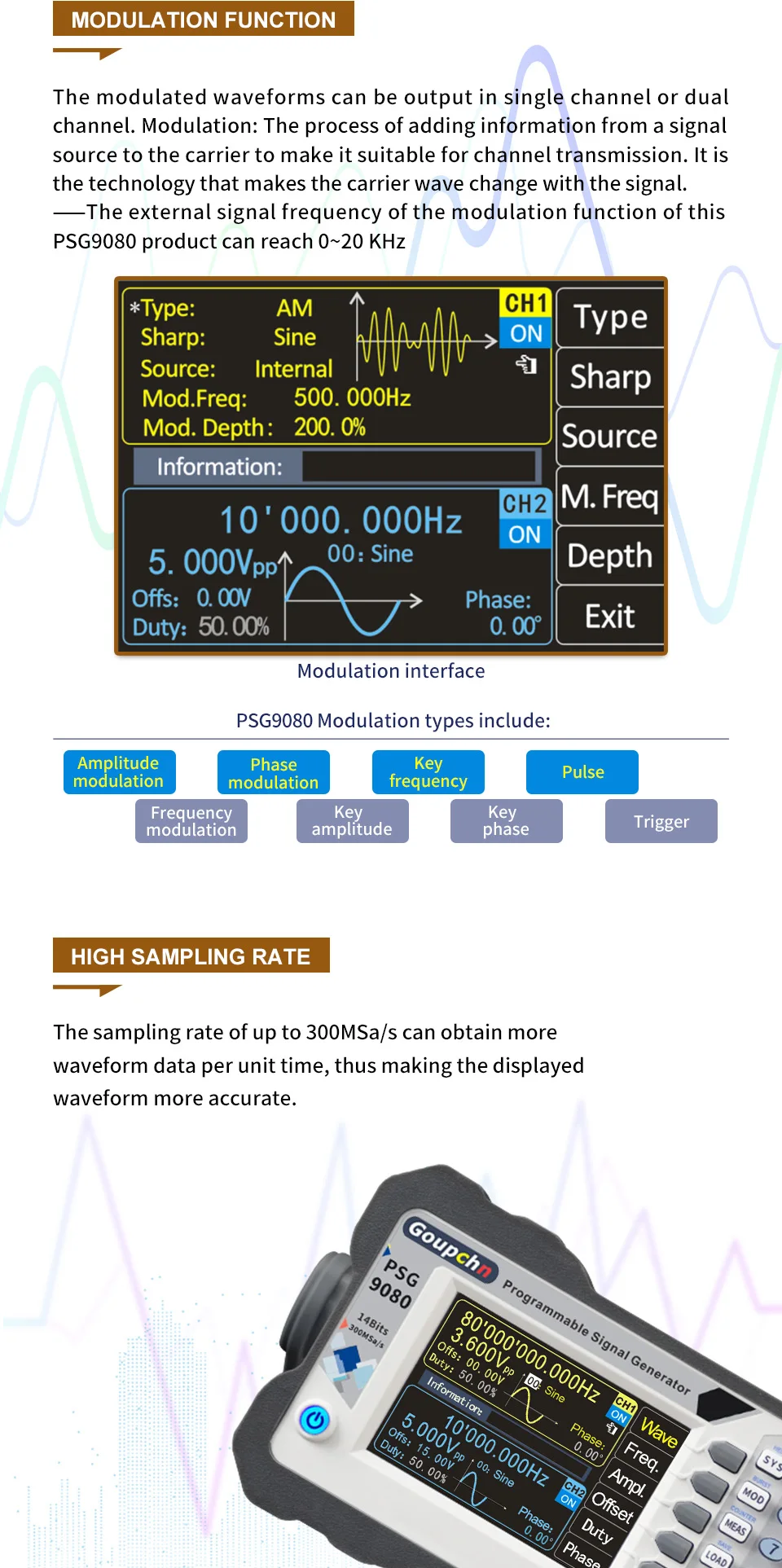

►Функция модуляции: модулированные формы сигнала могут быть выходными в одноканальном или двухканальном. Модуляция: процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это технология, которая делает волну носителя меняться с сигналом.

►Высокая Частота дискретизации: частота дискретизации до 300MSa/s может получать больше данных о волновой форме в единицу времени, тем самым делая отображаемую форму волны более точной.

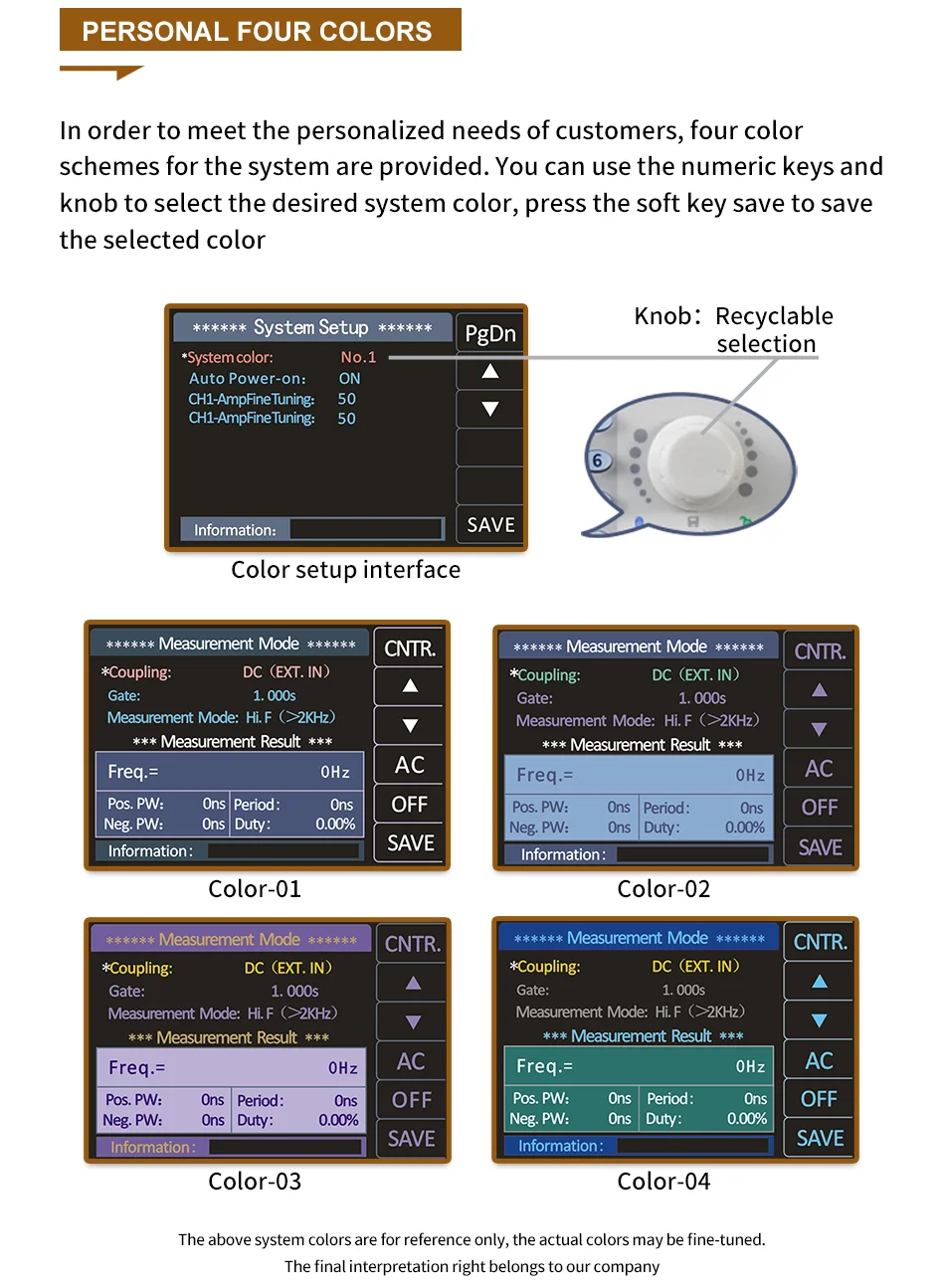

►Личный Цвет: для того, чтобы удовлетворить индивидуальные потребности клиентов, предоставляются четыре цветовые схемы для системы. Вы можете использовать цифровые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу сохранения, чтобы сохранить выбранный цвет

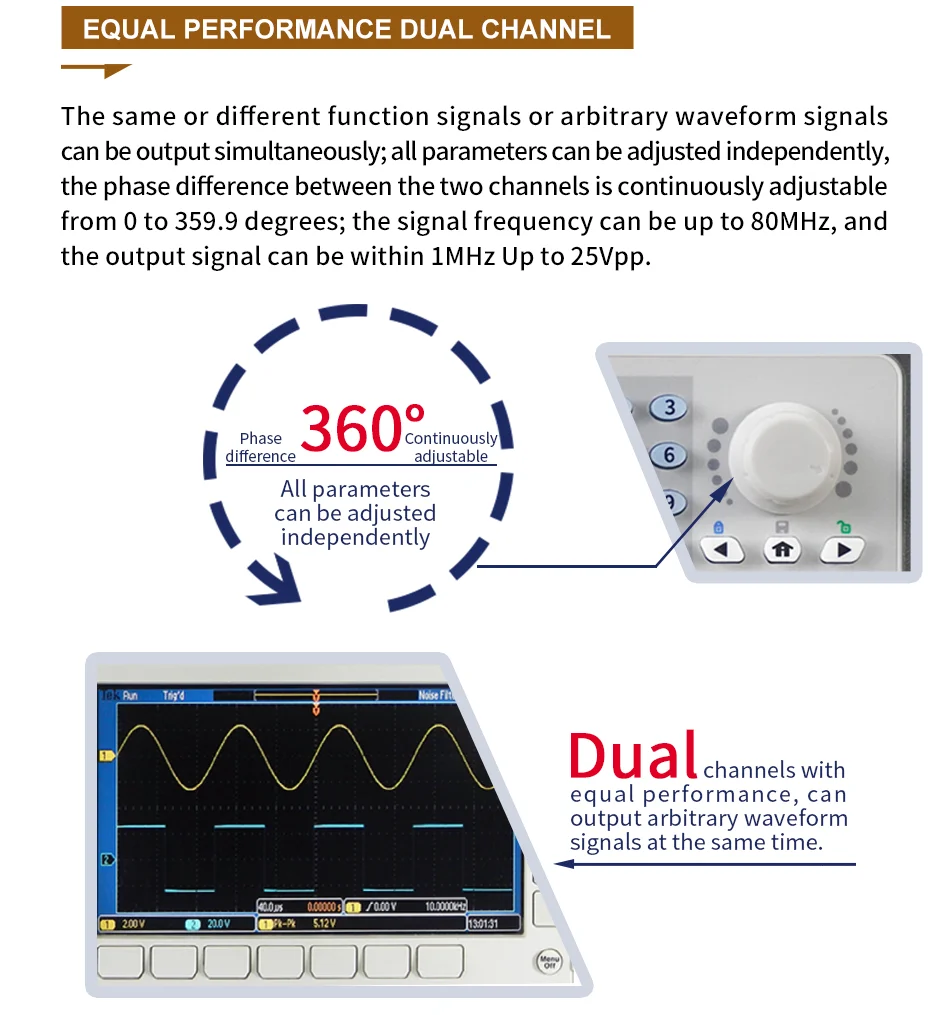

►Эквивалентная производительность двухканальный выход: одинаковые или различные функциональные сигналы или сигналы произвольной формы могут быть выходными одновременно; Все параметры могут быть настроены независимо, разница в фазах между двумя каналами постоянно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25Vpp.

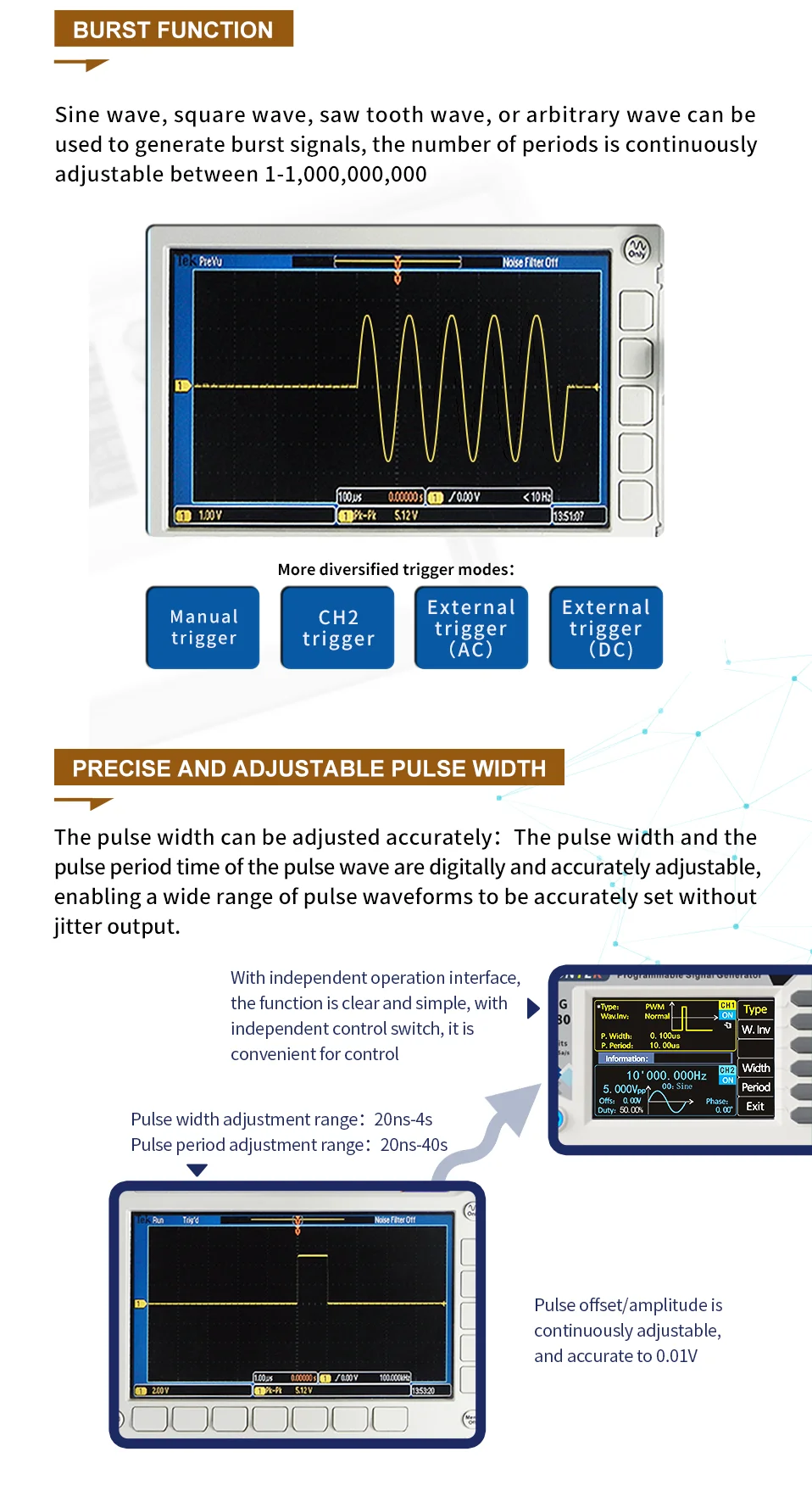

►Функция всплеска: Синусоидальная волна, квадратная волна, зубная волна или произвольная волна могут быть использованы для генерирования сигналов всплеска, количество периодов непрерывно регулируется между 1-1000000000

►Ширину импульса можно отрегулировать точно: ширина импульса и время импульсного периода импульсной волны цифрово и точно регулируются, что позволяет точно установить широкий диапазон импульсных сигналов без выхода дрожания.

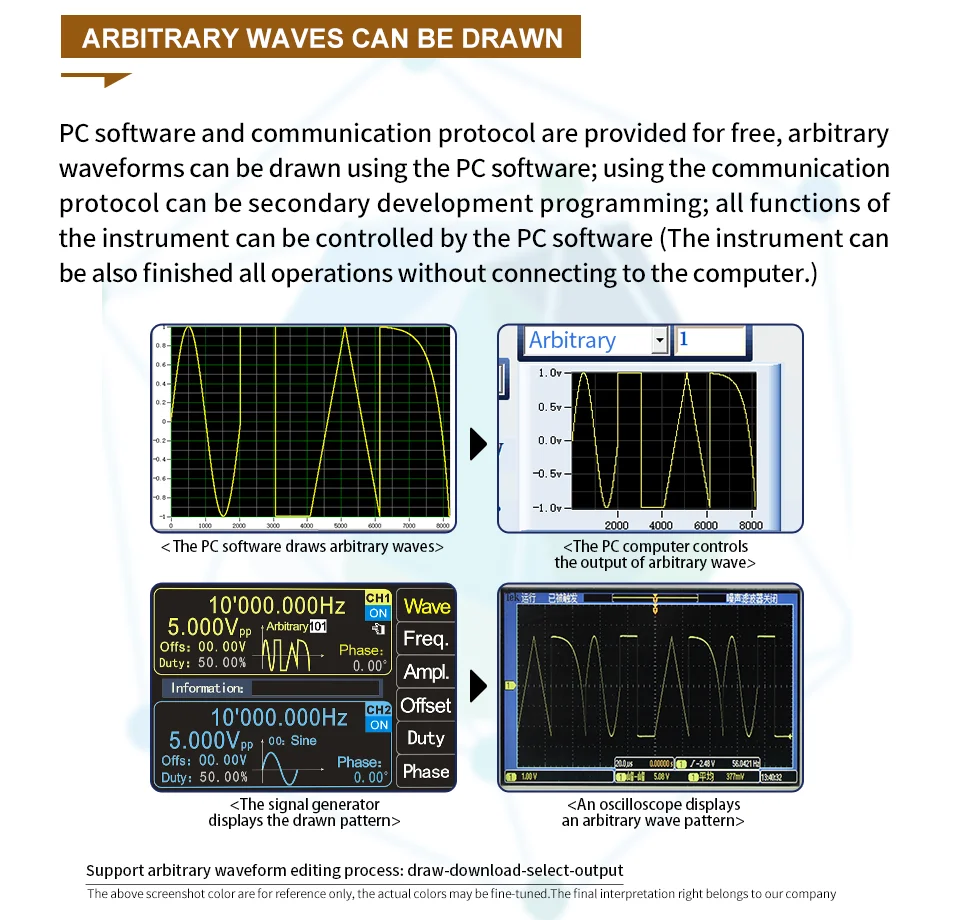

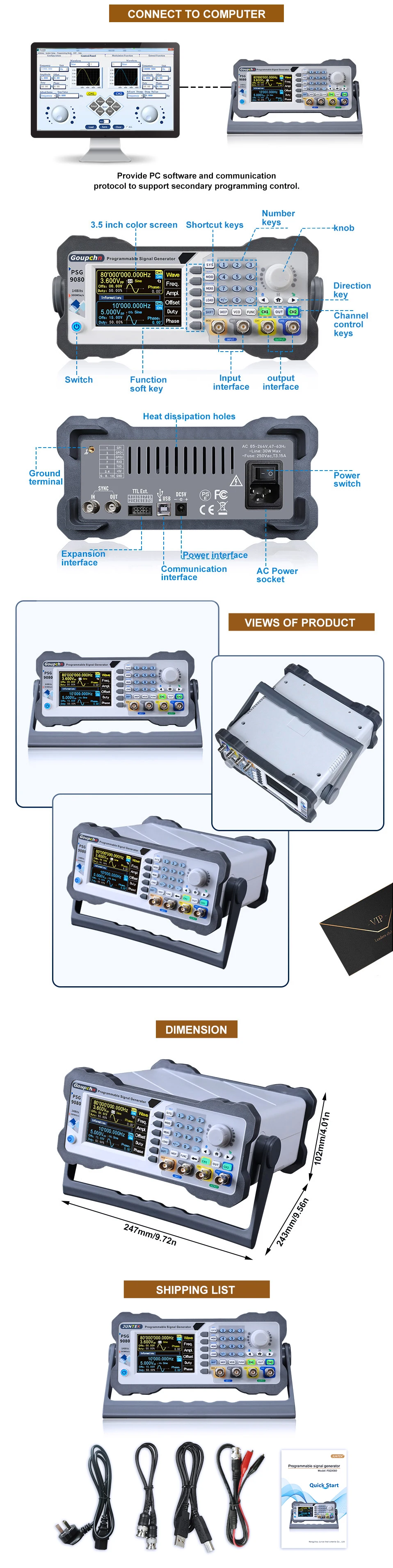

►Можно рисовать произвольные формы сигнала: Программное обеспечение ПК и протокол связи предоставляются бесплатно, произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Использование протокола связи может быть вторичным программированием развития; все функции инструмента могут управляться программным обеспечением ПК (инструмент также может быть завершен все операции без подключения к компьютеру.)

Модель

PSG9080

CHannels

2

Диапазон частот синусоидальной волны

1nHz-80MHz

Частота дискретизации

300MSa/S

Характеристики формы волны

Длина волны

8192 точек/каналов

Вертикальное разрешение формы волны

14 бит

Тип формы волны

Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая пила-зубная волна, падающая пила-зубная волна, КМОП волна, уровень постоянного тока, половинная волна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна, Мути-звуковая волна, случайный шум волна, трапециевидная импульсная волна, раковина импульсная волна, Амплитудная модуляционная Форма волны, частотная модуляционная Форма волны и 99 групп пользовательских волновых форм.

Частотные характеристики

Диапазон частот синусоидальной волны

1nHz-80MHz

Частотный диапазон квадратных волн

1nHz-30MHz

Частотный диапазон треугольной волны

1nHz-50MHz

Частотный диапазон импульсной волны

1nHz-30MHz

TTL цифровой волновой Частотный диапазон

1nHz-20MHz

Частотный диапазон произвольной волны

1nHz-50MHz

Диапазон регулировки ширины импульса

5nS ~ 4S

Диапазон регулировки импульсного периода

10NS ~ 40S

Минимальное разрешение частоты

1нгц

Точность частоты

± 5ppm0 до 50 ℃

Стабильность частоты

± 3ppmper1year

Синусоидальная волновая спектральная Чистота

Полное гармоническое искажение

≤ 0.5%(@ 1 кГц, 5Vpp)

Характеристики сигнала

Квадратная волна

Время подъема/падения

≤ 10 нс

Overshoot

≤ 10%

Асимметрия

≤ 0.1%

Пандус и треугольная волна

Нелинейность

≤ 1% (менее 1 МГц)

Асимметрия

≤ 1% (менее 1 МГц)

Импульсная волна

Ширина импульса

5nS ~ 4S

ПульсПериод

10NS ~ 40S

Рабочий цикл

0.01%-99.99%

Поднимающийся/падающий край

≤ 10 нс

Overshoot

≤ 10%

Произвольная волна

Длина волны

8192 точек (8K точек)

Вертикальное разрешение

14 бит

Минимальный рост/время осени

≤ 10 нс

Overshoot

≤ 10%

Произвольный волновой номер нелетучего хранения

99

Характеристики выхода

Амплитуда

Амплитудный диапазон

Frequency≤

1 МГц

1 МГц ≤частота <11 МГц

11 МГц ≤частота <60 МГц

60 МГц ≤частота <80 МГц

2mVpp ~ 25Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

2mVpp ~ 3.6Vpp

Разрешение амплитуды

1mVpp

Амплитудная стабильность

± 1% ± 1mVpp (@ 1kHz,>10mVpp)

Амплитудная плоскостность

± 1% (0.1дб)<10 МГц

± 2% (0.2дб)<10 МГц ~ 50 МГц

± 10% (0,9дб)<50 МГц ~ 70 МГц

± 20% (1,9 дБ)<70 МГц ~ 80 МГц

Смещение постоянного тока

Диапазон регулировки смещения

-9,99 V-12,00 V

Офсетное разрешение

0,01 V

Фазовые характеристики

Диапазон регулировки фазы

0-359,99

Разрешение фазы

0,01

Сигнал на выходе

Выходное сопротивление

50 Ом (Типичный)

Защита

Защита от короткого замыкания

Характеристики модуляции

Тип модуляции

AM,FM,PM,ASK,FSK,PSK,PWM,Burst

AM

Несущая волна

Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)

Источник модуляции

Внутри/снаружи

Модулированная волна

Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум, произвольная волна

Глубина модуляции

От 0% до 200%

Частота модуляции

От 1 МГц до 1 МГц

FM

Несущая волна

Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Модулированная волна

Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум, произвольная волна

Частота модуляции

От 1 МГц до 1 МГц

Отклонение частоты

0,1 Гц до 10 кГц

PM

Несущая волна

Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Модулированная волна

Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум, произвольная волна

Фазовое отклонение

От 0 до 360 °

Частота модуляции

От 1 МГц до 1 МГц

Спросить

Несущая волна

Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Полярность

Положительный и отрицательный

Ставка

От 1 МГц до 1 МГц

Задать амплитуду

От 0% до 200%

ФСК

Несущая волна

Синусоидальная волна, квадратная волна, Пила зубная волна, произвольная волна (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Модулированная волна

50% импульсная волна рабочего цикла

Полярность

Положительный и отрицательный

Ставка

От 1 МГц до 1 МГц

Скачкообразные частоты

0,1 Гц до 80 МГц

ПСК

Несущая волна

Синусоидальная волна, квадратная волна, Пила зубная волна, произвольная волна (за исключением постоянного тока)

Источник модуляции

Внутренний/внешний

Полярность

Положительный и отрицательный

Ставка

От 1 МГц до 1 МГц

Фаза PSK

От 0 до 360 °

ШИМ

Несущая волна

Импульсная волна

Волна инверсия

Регулярный и обратный

Период пульса

0.01uS до 40S

Ширина импульса

0.001uS до 4S

Взрыв

Холостой ход

Нулевое положение, положительный максимум, отрицательный максимум

Метод

Одиночный, автоматический

Источник запуска

Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)

Импульсный номер

1-1000000000

Функция измерения и подсчета

Режим измерения

Функция измерения

Частота, положительная и отрицательная ширина импульса, период, рабочий цикл

Метод соединения

DC, AC

Время ворот

0,001 S-10,000 S

Режим измерения

Низкая частота, высокая частота

Диапазон измерения частоты

1 Гц ~ 100 МГц

Амплитудный диапазон входного сигнала

2Vpp ~ 20Vpp

Измерение периода

10 нс ~ 4S

Ширина импульса

4S

Диапазон измерения рабочего цикла

0.01% ~ 99.99%

Режим подсчета

Диапазон подсчета

0-4294967295

Метод соединения

Соединение постоянного и переменного тока

Режим подсчета

Руководство по эксплуатации

Входные Характеристики внешней модуляции

Амплитудный диапазон входного сигнала

0 ~ 3Vpp

Частотный диапазон входного сигнала

DC ~ 20 кГц

Характеристики сканирования

Канал развертки

CH1 или CH2

Несущая волна

Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)

Функция развертки

Частота развертки, амплитуда развертки, обязанность развертки

SПлакатьРежим

Линейный, логарифмический

Направление развертки

Увеличение, уменьшение, Круглый ход

Частота начала/конца

В соответствии с верхней и нижней границами соответствующей частоты перевозчика

Амплитуда начала/конца

В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика

Старт/конец рабочего цикла

В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности

Время подметания

0,01 S-640S

Характеристики контроля напряжения

Канал управления напряжением

CH1 или CH2

Несущая волна

Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (за исключением постоянного тока)

НапряжениеФункция управления

Частотный контроль, контроль амплитуды и контроль рабочего цикла

SПлакатьРежим

Линейный, логарифмический

Частота начала/конца

В соответствии с верхней и нижней границами соответствующей частоты перевозчика

Амплитуда начала/конца

В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика

Старт/конец рабочего цикла

В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности

Диапазон напряжения управления напряжением

0V-5V,Начальную точку и конечную точку можно установить произвольно

Особенности программирования

Режим программирования

Ввод в эксплуатацию, общий

Хранение

P00-P19

Номер программирования

00-99

Время программирования

Время программирования с одним серийным номером 0-99S

Общие спецификации подсчета

Дисплей

Экран

3,5 дюймов TFT цветной ЖК-дисплей дисплей

Разрешение

320*480

Цвет

64K истинный цвет

Хранение и загрузка

Количество

100 групп

Расположение

От 00 до 99 (по умолчанию загружается информация о месте хранения 00)

Интерфейс

Метод интерфейса

USB к последовательному интерфейсу

Удлинительные порты

Последовательный порт с режимом уровня TTL, удобный для вторичного развития

Скорость связи

Стандарт 115200BPS

Протокол

С помощью командной строки протокол открыт

Источник питания

Мощность переменного тока

Напряжение питания

85 В-264 в, 47-63 Гц

Энергопотребление

Меньше than30W

Предохранитель

250В переменного тока, T3.15A

Питание постоянного тока

Напряжение/ток

DC5V ± 0.5V3A

Защита окружающей среды

Температура

0 ~ 40 ℃

Влажность

Влажность: <80%
