Описание

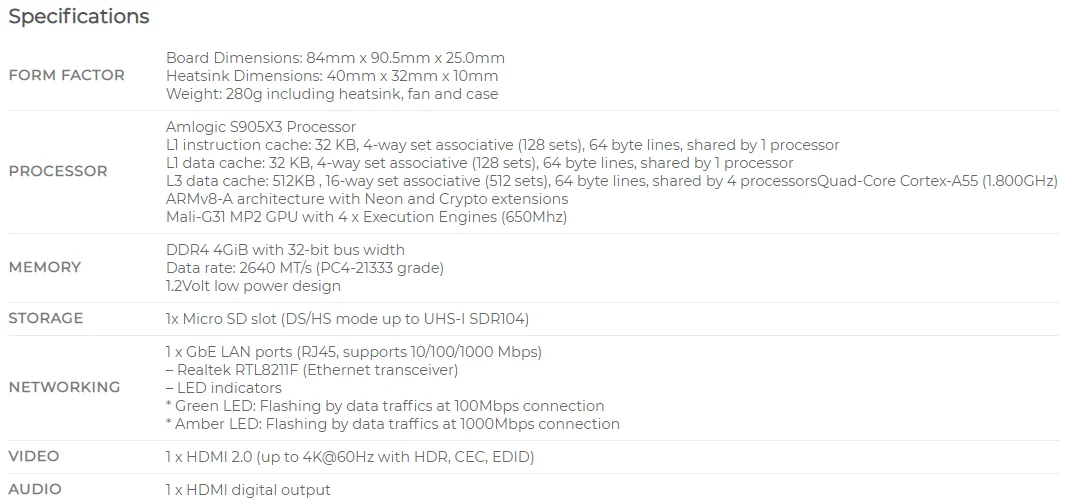

ODROID-HC4-это новая домашняя облачная платформа, основанная на том же процессоре ARM, что и ODROID-C4. Мы приняли 12nm изготовлены расходование электроэнергии 1,8 ГГц Cortex-A55 четырехъядерный процессор с быстрее 4 Гб DDR4 Оперативная память. Чип вспышки 16MiB SPI существует на плате для полезной функции Petitboot. Техническая информация по WiKi : //wiki.odroid.com/odroid-hc4/odroid-hc4 Эта страница не включает OLED

Мы приняли 12nm изготовлены расходование электроэнергии 1,8 ГГц Cortex-A55 четырехъядерный процессор с быстрее 4 Гб DDR4 Оперативная память. Чип вспышки 16MiB SPI существует на плате для полезной функции Petitboot. Мы решили отказаться от использования USB3.0 для мостов SATA (quirks, дополнительный слой IO и т. д.) для ODROID HC4. Поэтому мы используем более собственные и надежные решения PCIe для прямого моста SATA. При этом плата HC4 обеспечивает два SATA дока для хранения. 5,5 мм разъем питания постоянного тока, UHS-1 компактный беспроводной динамик микро-SD слот, USB 2,0, HDMI, 2,0 и 1GbE порт доступны на задней стороне прозрачная оболочка чехол.

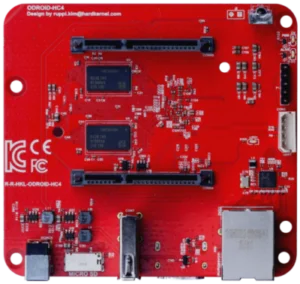

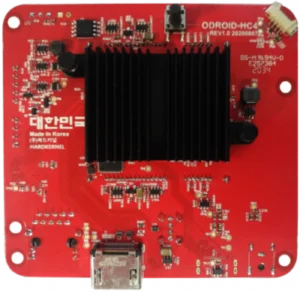

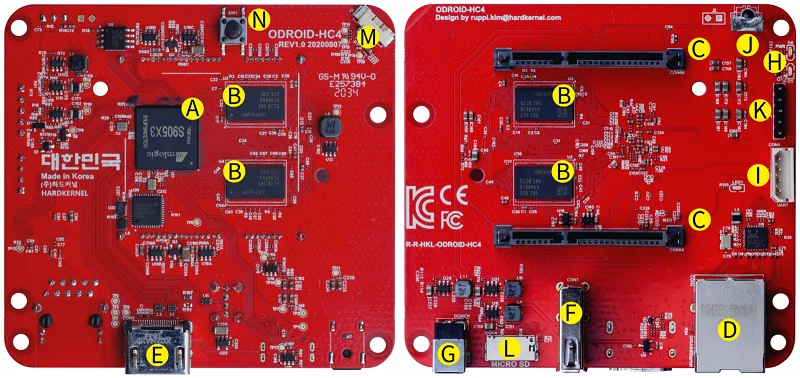

CPU (Amlogic S905X3) Память B DDR4 (4GiB) C 2x SATA порты D 1x RJ45 Ethernet порт (10/100/1000) E 1x HDMI 2,0 F 1x USB 2,0 хост-порт G 1x DC разъем питания (внешний диаметр: 5,5 мм, внутренний диаметр 2,1 мм) Светодиодный индикатор системы H 2x I 1x UART для системной консоли ИК-приемник J 1x K 5x GPIO контакты (для дополнительного oled-дисплея) L 1x слот Micro SD M 1x вентилятор охлаждения N 1x Переключатель загрузки

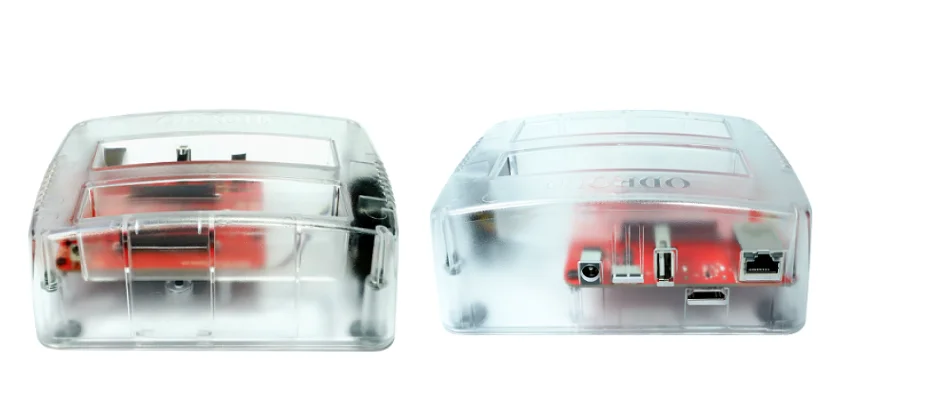

Тостер форм-фактор ODROID HC4

Поддержка 2x3,5» или 2x2,5» механическое или SSD диски. Вы также можете использовать один механический и один SSD. См. Два примера, показанные ниже. Благодаря Linux LVM или mdadm вы можете комбинировать два диска в RAID 0, RAID 1 или оптимизировать IO с помощью большого диска с помощью одного механического диска и SSD для кэширования дисков (LVM, bcache, И т. Д.

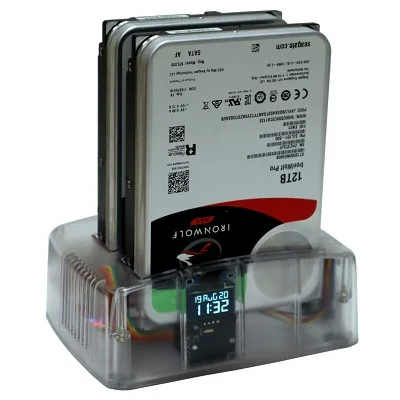

Два высокопроизводительных HDDs 12 ТБ на HC4

Два SSDs Samsung на HC4

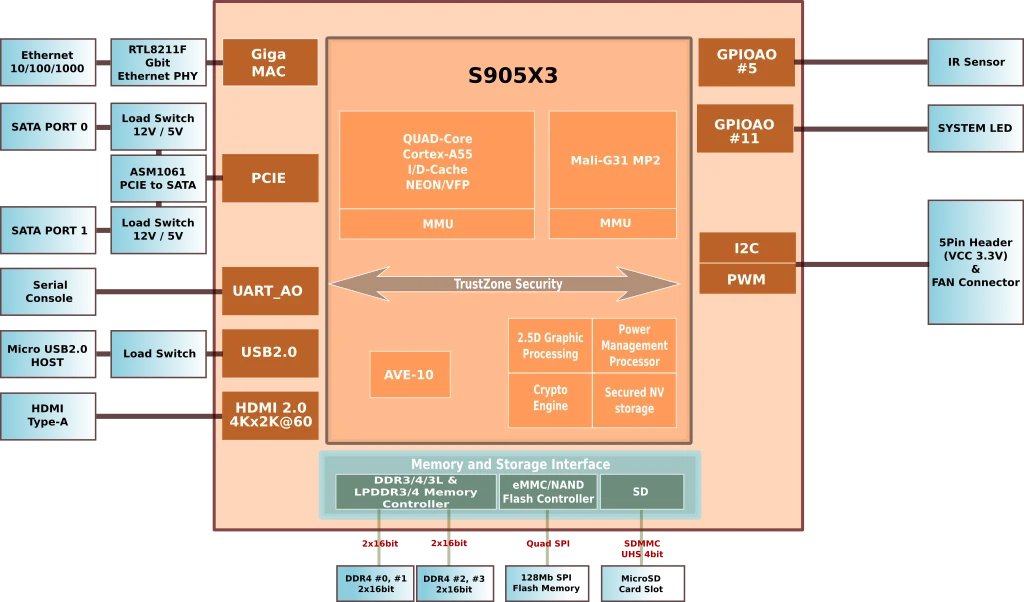

Блок-схема

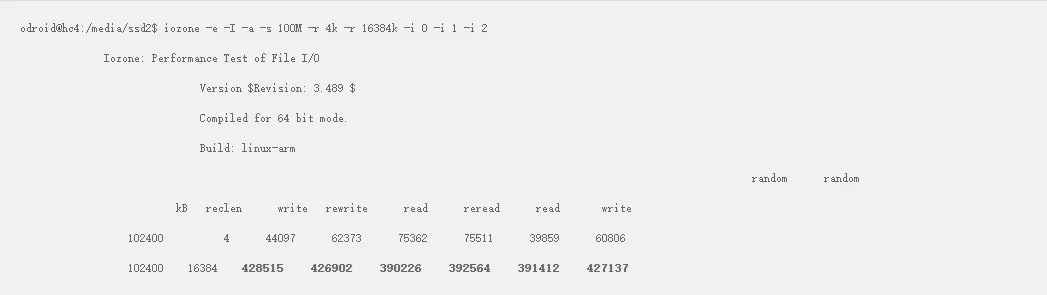

Производительность интерфейса SATA

Мы подключили SSD SATA к платформе HC4 и измерили пропускную способность хранения IO. Мы можем наблюдать скорость передачи 390 ~ 420 МБ/с./с, которая не насыщена на максимальном уровне ~ 500 МБ/с./с, что довольно хорошо для многих приложений.

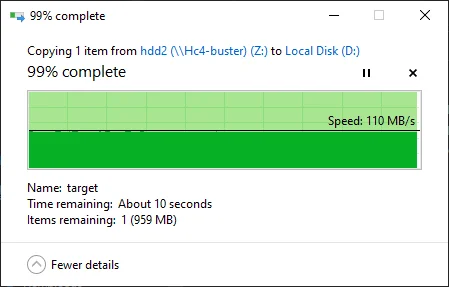

Производительность передачи SMB/CIFS сетевых файлов через подключение Gbit Ethernet

Как показано ниже, клиент Windows OS показывает стабильную скорость передачи 100 + МБ/с при загрузке/загрузке больших файлов.

Загрузка

Загрузка

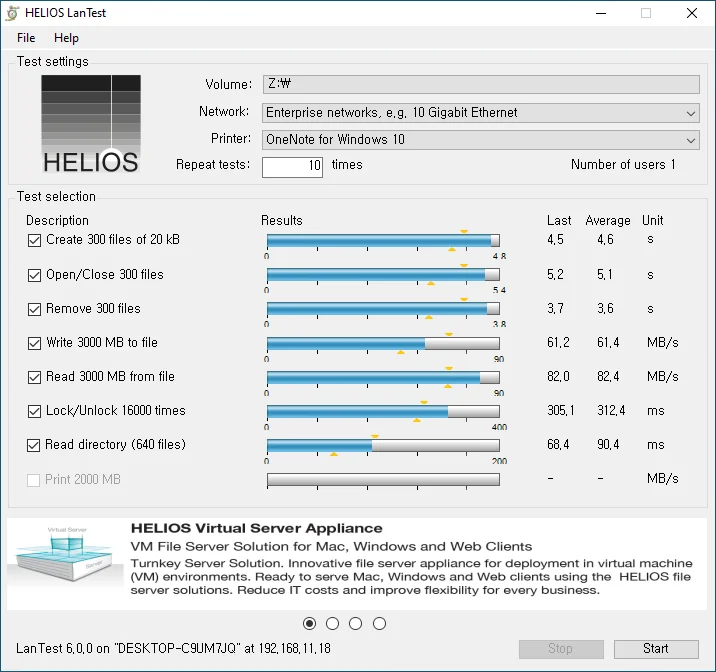

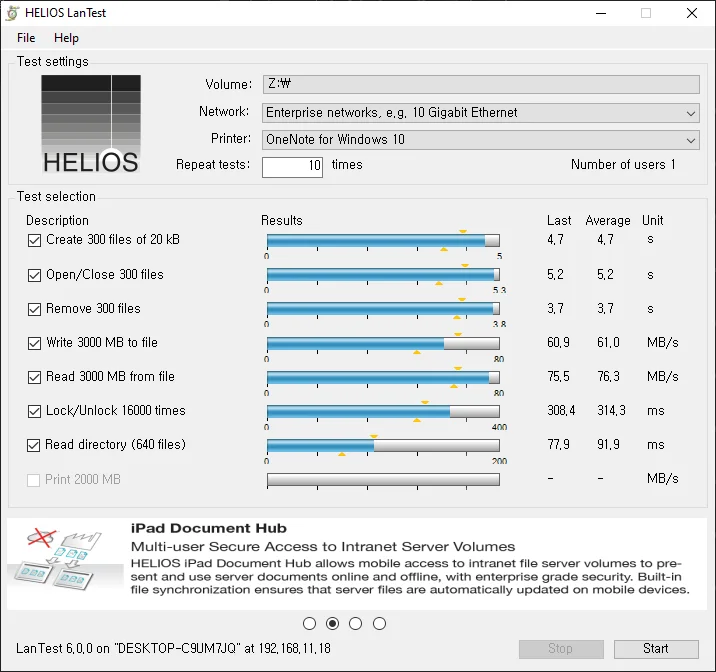

Результаты тестирования по локальной сети Helios

Samsung 860 EVO 250 ГБ SSD

Seagate Barracuda 2 ТБ HDD (ST2000DM006)

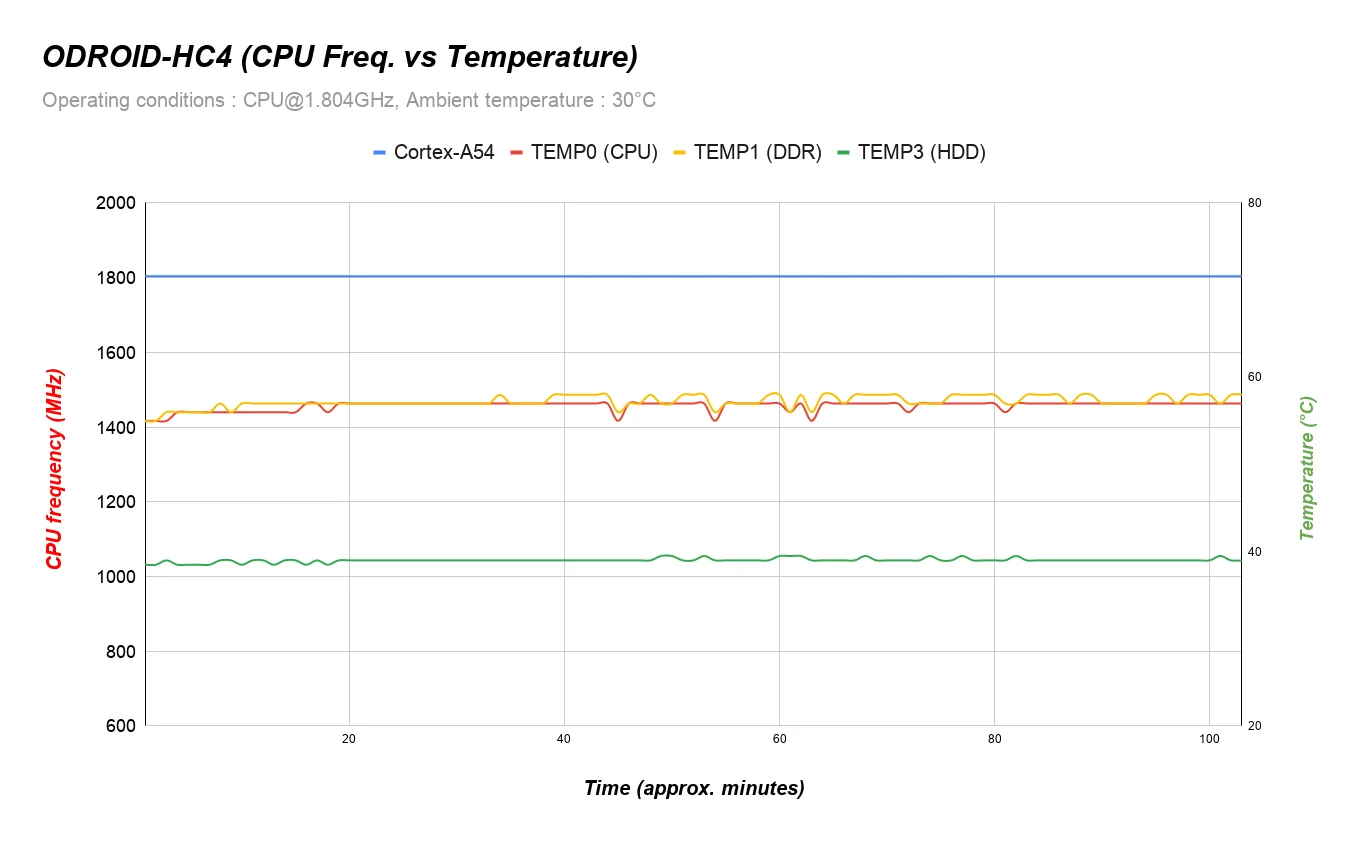

Тепловые характеристики

Температура SoC была около 50 ~ 60 °C с очень тяжелыми вычислительными нагрузками, в то время как температура камеры была установлена при 30 °C. Чехол имеет Вентилятор охлаждения 40 мм и хорошо регулирует температуру SBC, а ЦП работает без термического регулирования. Мы могли бы продолжать считывать температуру жесткого диска с помощью команды smartctl и она была около 40 °C с непрерывным тяжелым rsync тестом между двумя HDDs.

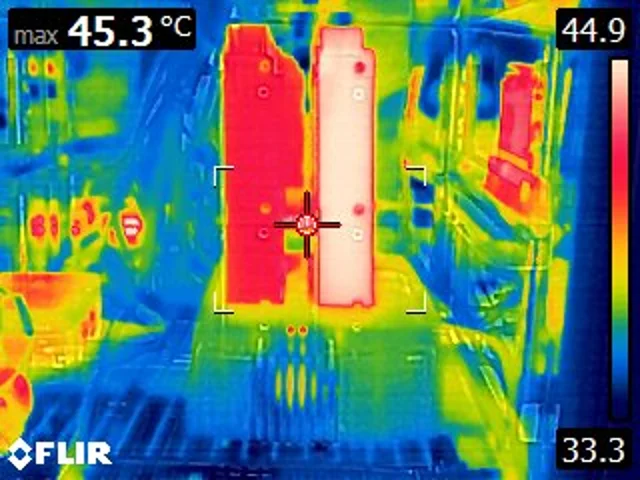

Термографика

Когда температура окружающей среды была 33 °C, температура поверхности жесткого диска была до 45 °C. Как только мы использовали ту же систему при нормальной комнатной температуре 25 °C, поверхность жесткого диска была ниже 40 °C.

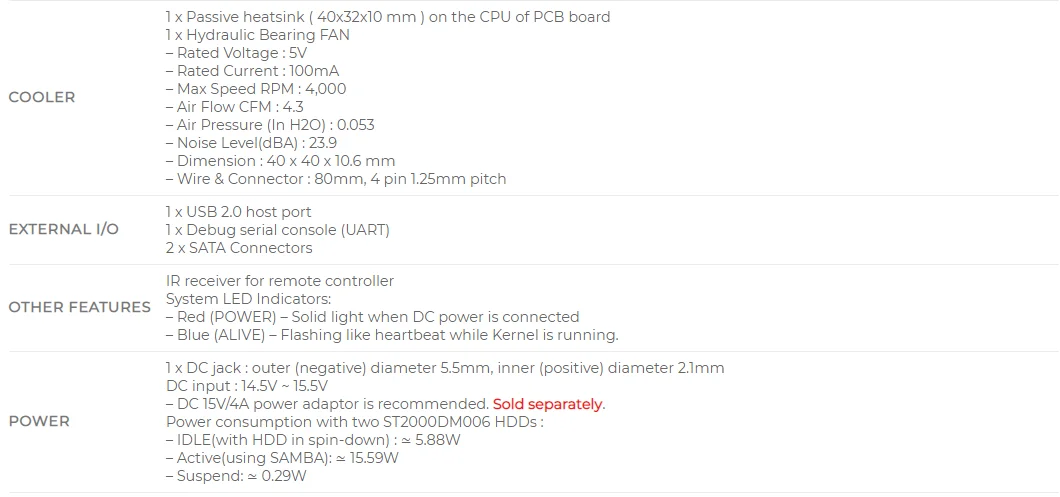

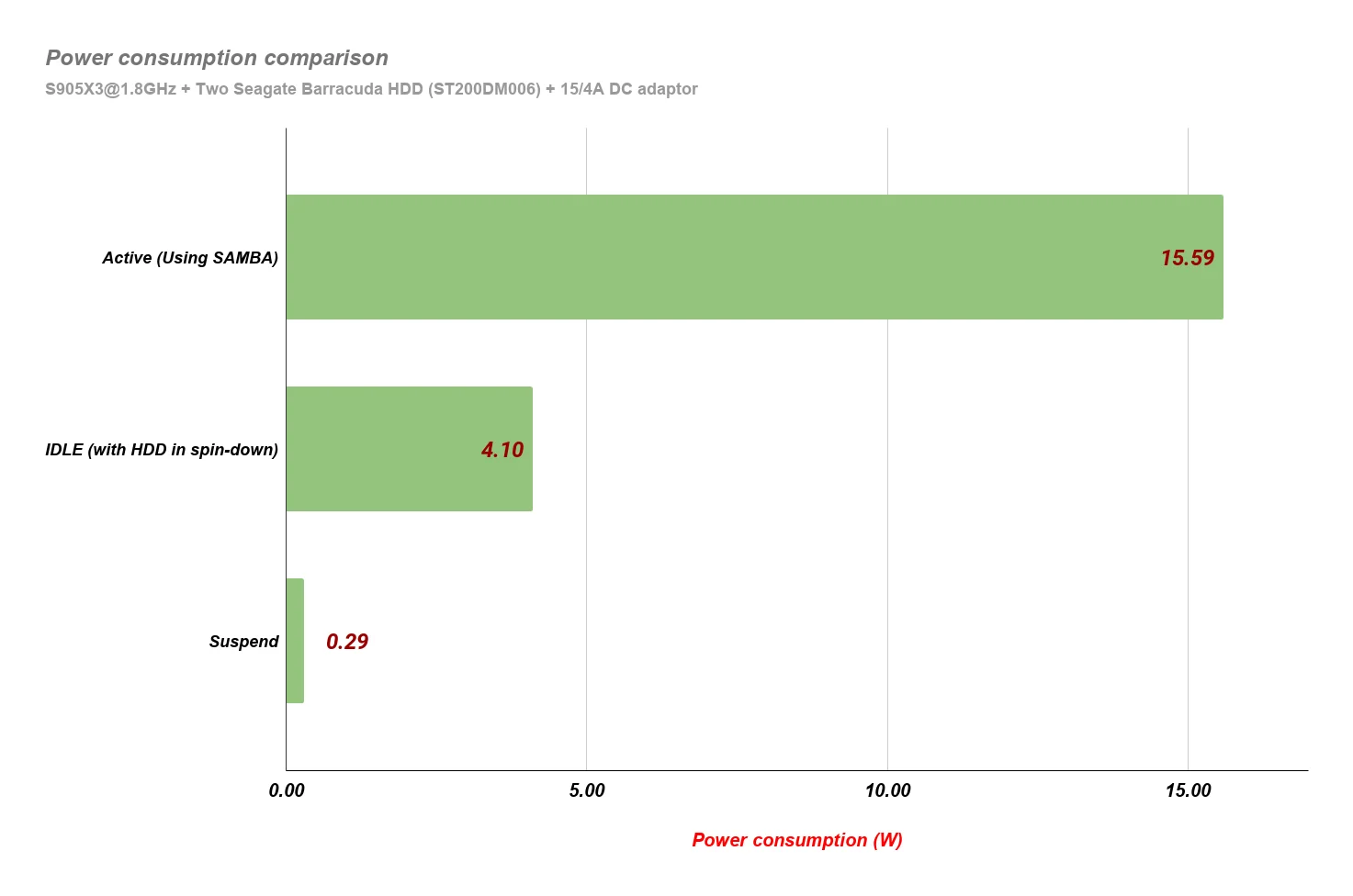

Энергопотребление

Примечание 1: ST2000DM006 замедления вращения потребеление энергии-0,75 Вт на HDD. Таким образом, энергопотребление в режиме холостого хода HC4 составляет около 4 Вт. Примечание 2: энергопотребление в активном состоянии тестируется при копировании больших файлов через службу SAMBA. Примечание 3: источники пробуждения для режима приостановки: Wake-on-LAN, ИК-приемник и RTC сигнализация.

Поддержка программного обеспечения

Petitboot может найти ОС на sd-карте, HDD или SSD. Таким образом, даже если у вас нет sd-карты, но у вас есть подключенный жесткий диск или SSD, который имеет установленную ОС, Petitboot загрузит HC4 с помощью ОС HDD или SSD. Debian/Ubuntu OS может работать с предварительно установленным изображением ОС Hardkernel или установщиком Debian/Ubuntu Netboot, который вы можете получить с ODROID forum. Поддерживаемые версии ядра Linux: 4.9.230 или более новая (Версия ОС Hardkernel stock) Магистрали ядро 5,8 или более поздней версии (неофициальная версия от ODROID форум)

Примечание! Эти отметки вызваны в процессе литья под давлением, без дефектов или повреждений.
