Описание

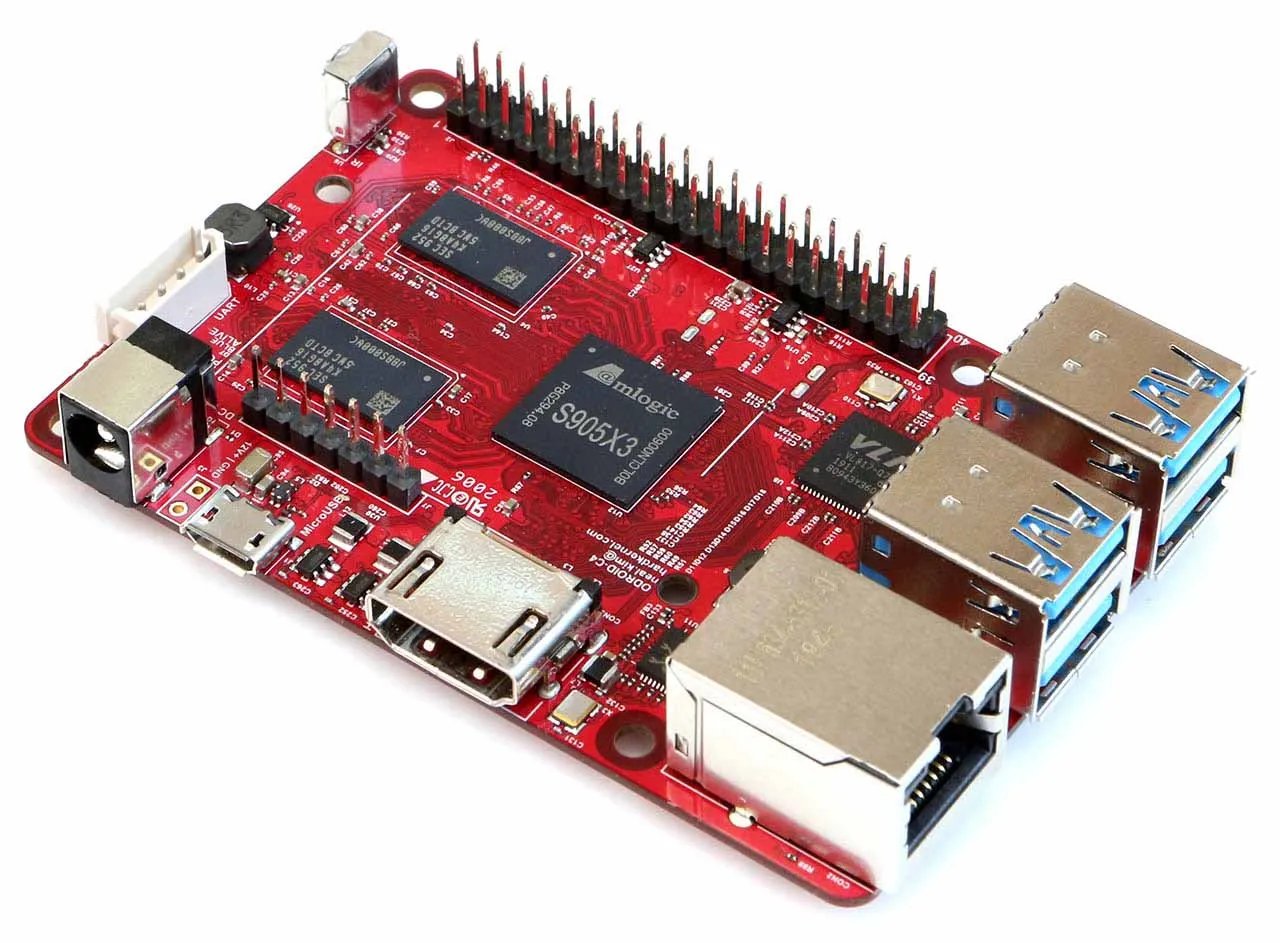

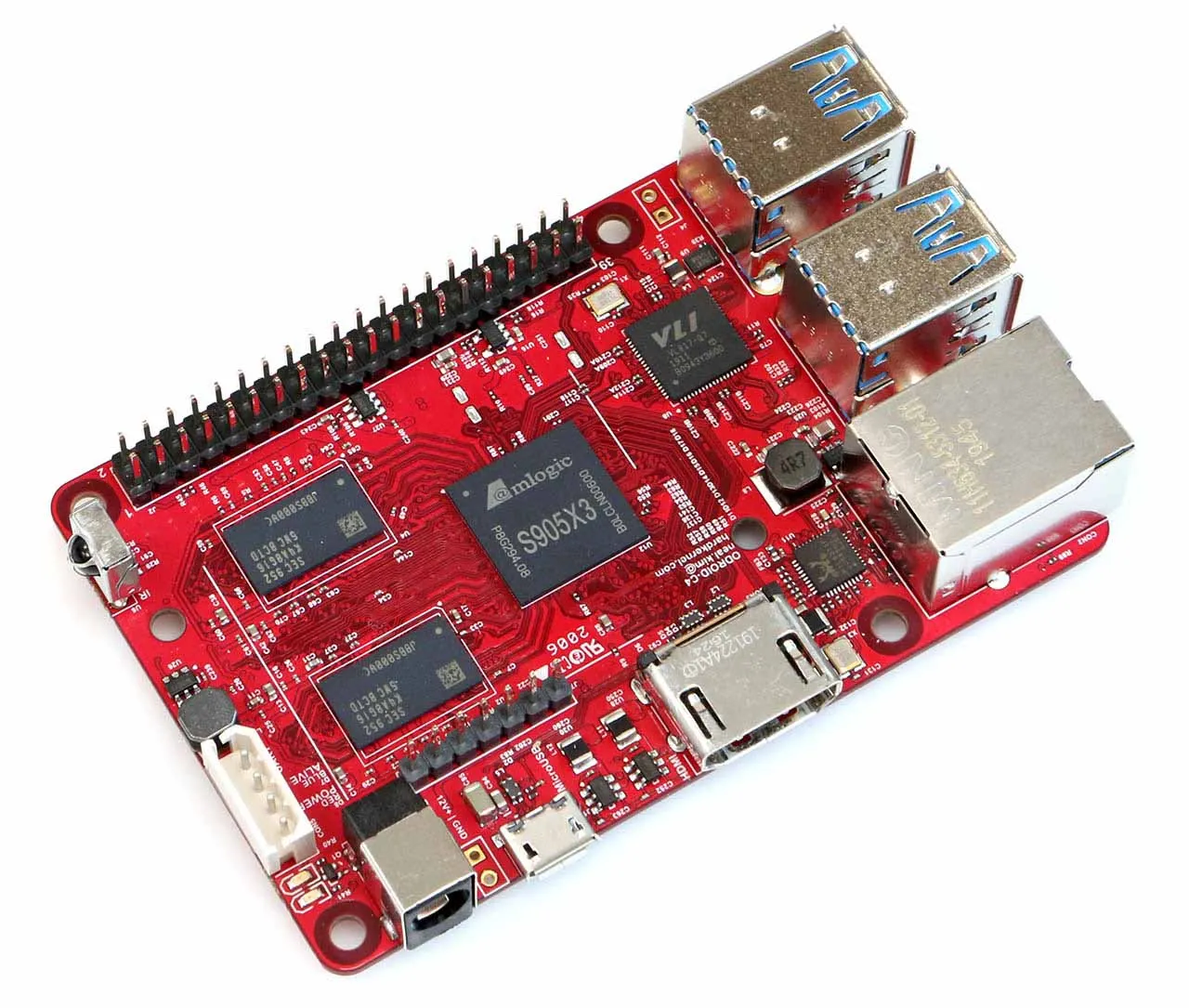

ODROID-C4-это одноплатный компьютер нового поколения, который более энергоэффективен и быстрее работает, чем ODROID-C2, который был представлен более четырех лет назад как первый доступный в мире компьютер ARM 64bit. Основной процессор ODROID-C4 построен с четырехъядерным Cortex-A55 кластером с графическим процессором нового поколения Mali-G31. В A55 ядра работают на 2,0 Ghz без термического регулирования используя запас теплоотвод позволяет надежный и тихий вентилятор компьютер. Многоядерная производительность процессора составляет около 40% быстрее, а производительность системы DRAM на 50% быстрее, чем ODROID-C2. Техническая информация по WiKi: //wiki.odroid.com/odroid-c4/odroid-c4

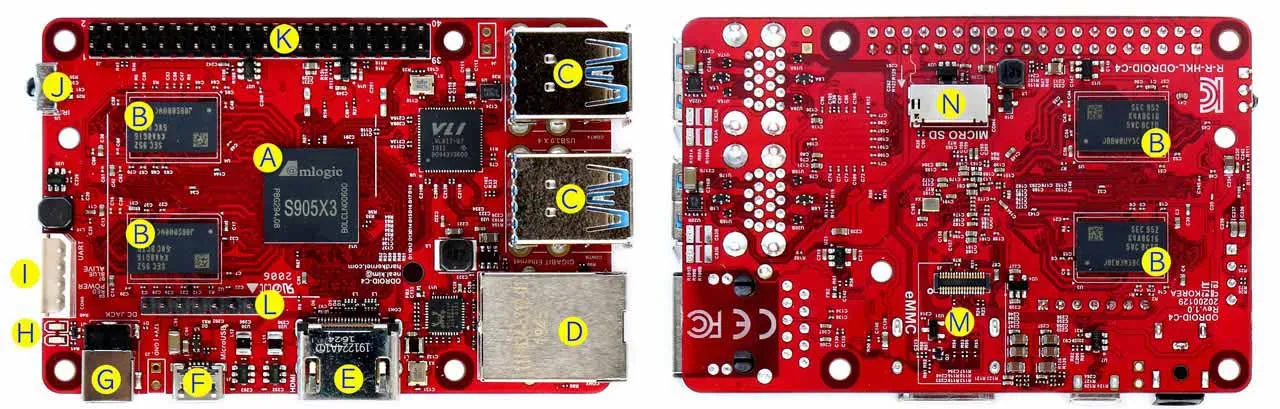

CPU (Amlogic S905X3) Память B DDR4 (4GiB) C 4 хост-порта USB 3,0 D 1 x RJ45 Ethernet порт (10/100/1000) E 1 x HDMI 2,0 F 1 порт Micro USB 2,0 (OTG) G 1 x разъем питания постоянного тока (наружный диаметр: 5,5 мм, Внутренний диаметр: 2,1 мм) H 2 x светодиодный индикатор системы 1 x UART для системной консоли J 1 x ИК-приемник K 40 x GPIO контакты L 7 x GPIO булавки M 1 x гнездо модуля eMMC 1 слот Micro SD

Производительность процессора

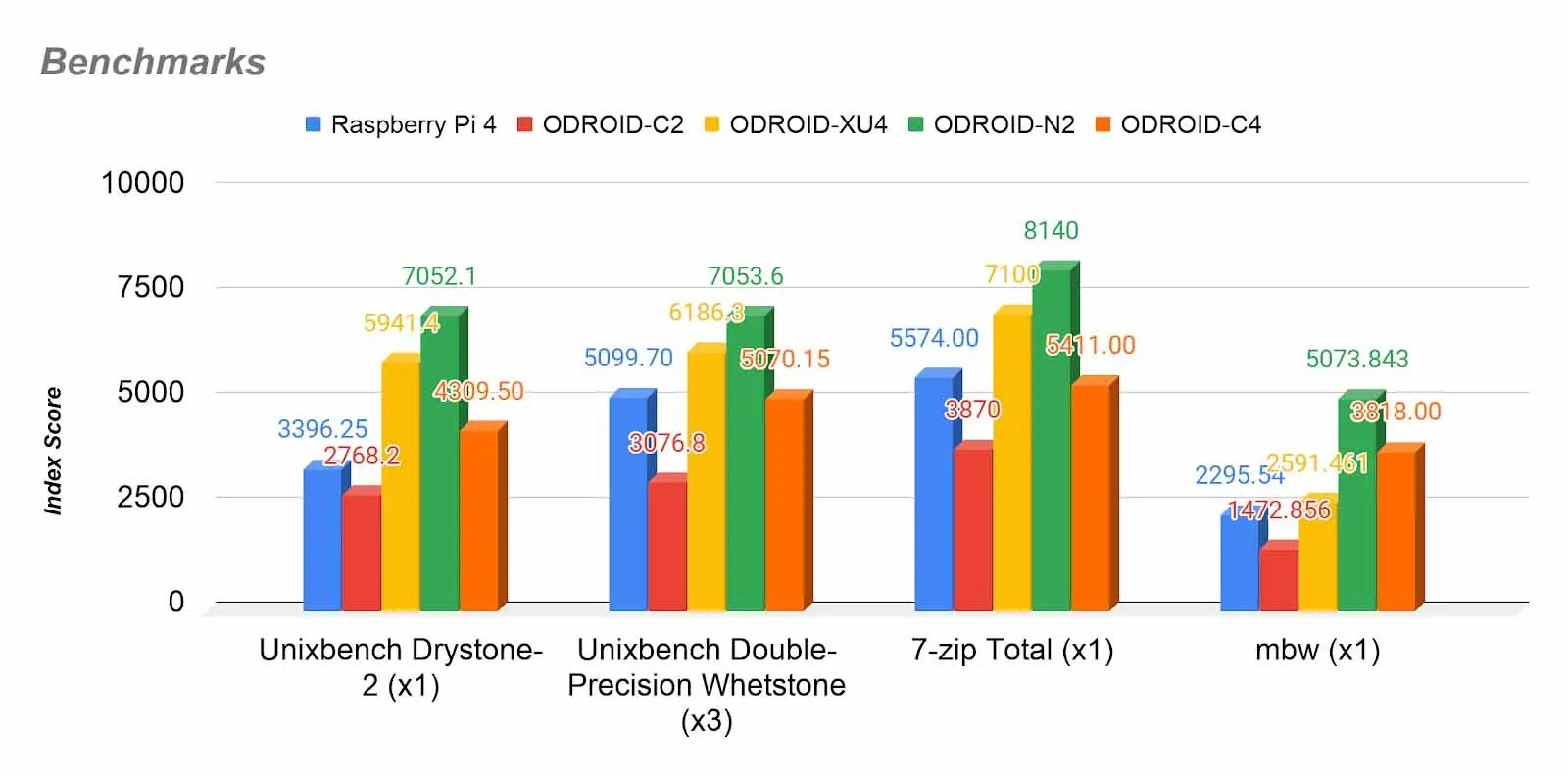

Dhrystone-2, Двойная точность Whetstone, 7-zip результаты сжатия показывают, что ODROID-C4 производительность системы на 40 ~ 55% быстрее, чем ODROID-C2 предыдущего поколения.

Производительность графического процессора

Mali-G31 работает на 650 МГц и на 50% быстрее, чем Mali-450MP в ODROID-C2. Mali-G31-это основной графический процессор на основе Bifrost первого поколения от Arm. Производительность графического процессора измеряется с помощью glmark2-es2 опции «-off-screen».

Производительность оперативной памяти

Почему DDR4 имеет значение? ODROID-C4 ОЗУ DDR4 работает на частоте 1320 МГц. Пропускная способность памяти составляет 1,6 раз выше, чем у ODROID-C2.

Частота процессора и производительность

Некоторые пользователи ODROID могут вспомнить более низкую, чем ожидалось, скорость часов с ODROID-C2 S905. Мы провели тест, чтобы подтвердить соотношение между частотой процессора и производительностью с ODROID-C4.

Тепловые характеристики

Чтобы проверить тепловое переключение, мы провели несколько тяжелых ЦП и GPU нагрузок вместе на SoC и контролировали температуру. Мы провели испытание в камере, которая поддерживает температуру окружающей среды при 25 °C. Обратите внимание, что точка термического регулирования тока установлена на уровне 75 °C в конфигурации ядра.

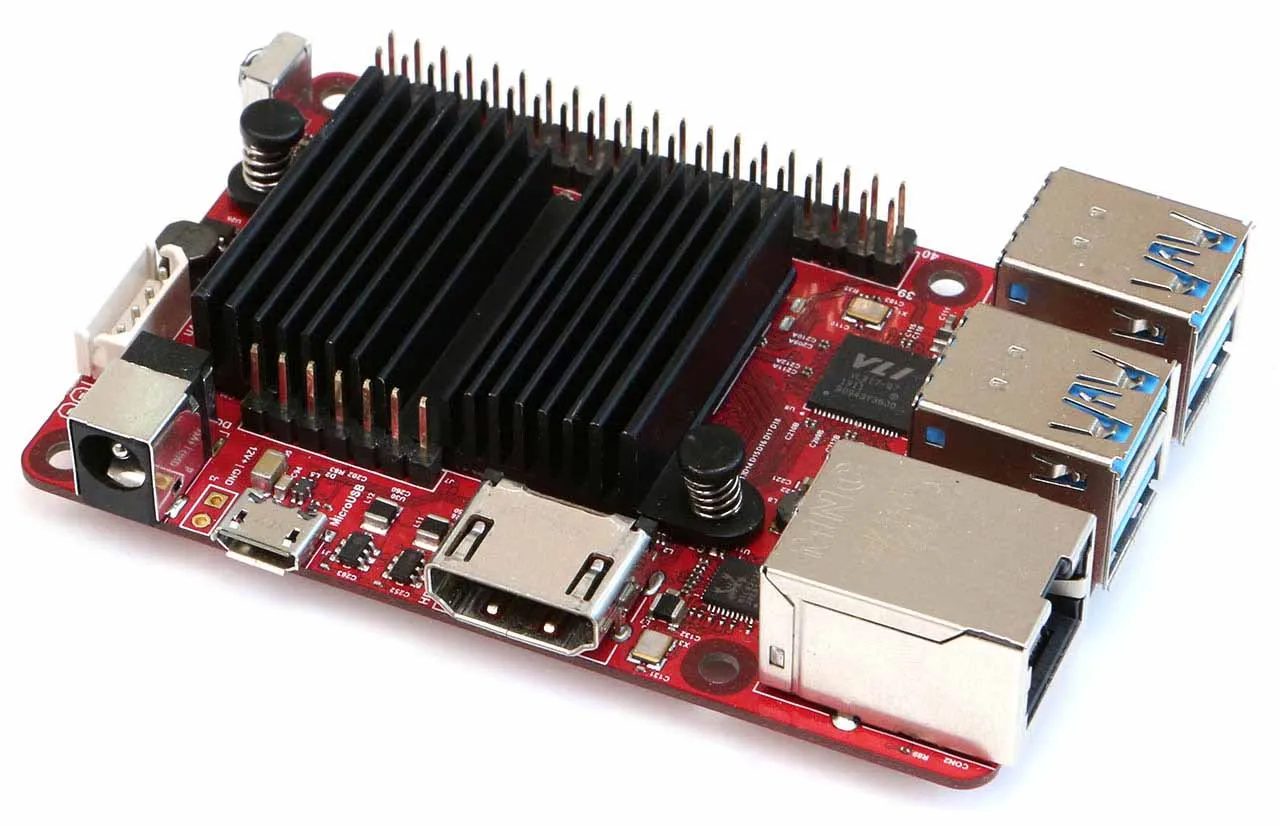

Обратите внимание, что если вы поместите ODROID-C4 панель в корпус, вы можете столкнуться с некоторыми проблемами термического дросселирования, когда температура окружающей среды выше 20 °C, а непрерывная вычислительная нагрузка очень высока.

Ethernet

Согласно результатам тестирования iperf производительность пропускной способности была около 1 Гбит/с.

Usb-хост

Мы измерили скорость передачи USB3 с помощью SSD UAS. Средняя пропускная способность ~ 340 МБ/с./с должна быть приемлемой для многих приложений. Так как четыре порта USB имеют один корневой концентратор, скорость передачи будет ниже, если вы одновременно используете несколько устройств USB3.

Производительность хранения eMMC

Скорость последовательного чтения и записи составляет более 165 МБ/с./с и 125 МБ/с./с соответственно. 4K производительность случайного доступа также достаточно быстрая. Результаты испытаний озона следующие.

Производительность Micro-SD UHS

Используя правильно реализованное Масштабирование динамического напряжения UHS, последовательная скорость чтения и записи составляет более 70 МБ/с./с и 50 МБ/с./с соответственно.

Криптография

ARMv8 architecture поддерживает аппаратные ускоренные крипто расширения для построения безопасной системы. Как и ожидалось, мы могли бы видеть очень достойную производительность openSSL с ODROID-C4.

Интерфейс ODROID-C4 GPIO похож на C2 и полностью поддерживает интерфейс 3,3 Вольт. Это полезно для использования различных периферийных устройств без сложного уровня shifters, как с xu4 1,8 вольт GPIOs. Еще одним большим улучшением является более быстрый интерфейс шины SPI с максимальной частотой около 100 МГц. Это значительно быстрее, чем программное обеспечение ODROID-C2 400 кГц «Биткойн» SPI.

Энергопотребление

Благодаря современным 12 нм изготовленным CPU S905X3, потребление энергии и тепловыделение относительно низки. Поэтому мы можем наслаждаться тихим и мощным компьютером с высокой энергоэффективностью.

Состояние холостого хода: 0,18 ватт Тяжелые нагрузки: 3,1 ~ 3,3 Вт (стресс-ng-ЦПУ 4Гб-процессор-метод matrixprod) Кабели не прилагаются, кроме входного напряжения постоянного тока и USB-UART кабеля консоли отладки.

Примечание:

Потребление энергии в режиме «холостого хода» измеряется, когда устройство не работает в течение 5 минут, так как регулятор процессора настроен на «Производительность». Измеренное энергопотребление не является абсолютным и может варьироваться в определенных условиях.

Технические характеристики
